公開番号2025170021
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2025141612,2023556037
出願日2025-08-27,2021-10-29
発明の名称吸引装置、基材、及び制御方法
出願人日本たばこ産業株式会社
代理人個人,個人,個人
主分類A24F 40/50 20200101AFI20251107BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】電圧の調整に伴う不都合の発生を抑制することが可能な仕組みを提供する。
【解決手段】エアロゾル源を含有した基材を加熱してエアロゾルを生成する加熱部と、前記加熱部の温度の目標値である目標温度の時系列推移を規定する温度設定に基づいて、前記加熱部の動作を制御する制御部と、を備え、前記制御部は、前記温度設定に含まれる複数の期間のうち、第1の期間において第1の電圧が前記加熱部に印可され、前記第1の期間とは異なる第2の期間において前記第1の電圧とは異なる第2の電圧が前記加熱部に印可され、前記第1の期間と前記第2の期間との間に含まれる第3の期間において電圧が前記加熱部に印可されず、前記第2の期間の後に続く第5の期間において電圧が前記加熱部に印可されないよう制御する、吸引装置。

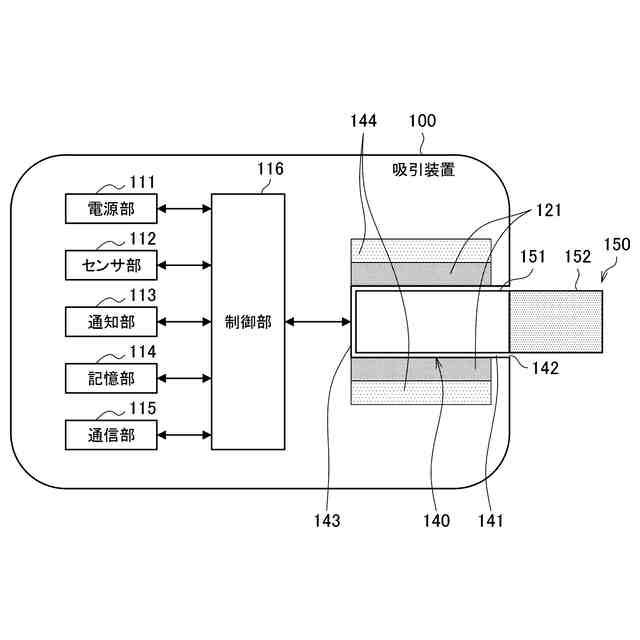

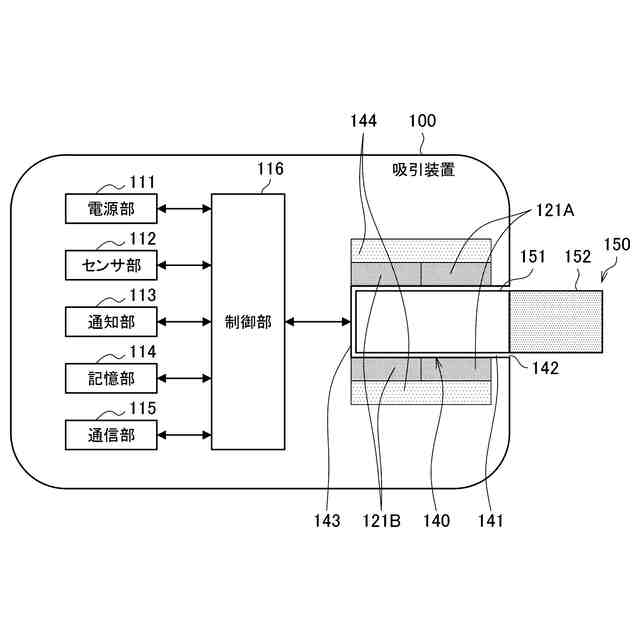

【選択図】図1
特許請求の範囲【請求項１】
エアロゾル源を含有した基材を加熱してエアロゾルを生成する加熱部と、
前記加熱部の温度の目標値である目標温度の時系列推移を規定する温度設定に基づいて、前記加熱部の動作を制御する制御部と、
を備え、

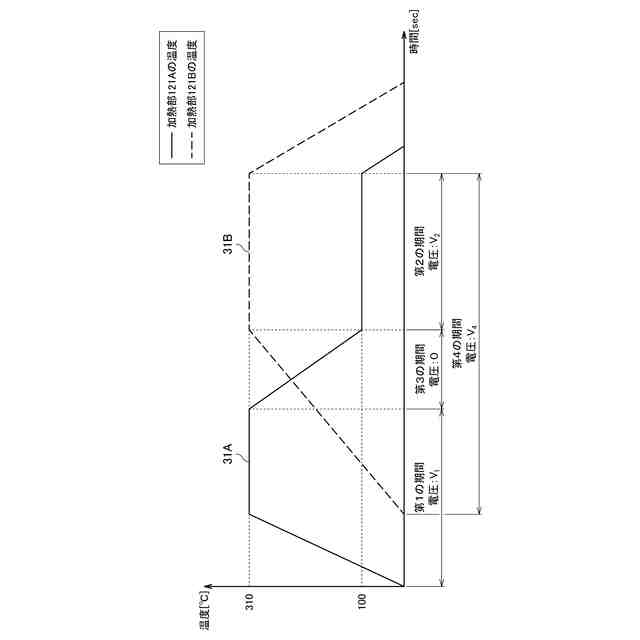

前記制御部は、前記温度設定に含まれる複数の期間のうち、第１の期間において第１の電圧が前記加熱部に印可され、前記第１の期間とは異なる第２の期間において前記第１の電圧とは異なる第２の電圧が前記加熱部に印可され、前記第１の期間と前記第２の期間との間に含まれる第３の期間において電圧が前記加熱部に印可されず、前記第２の期間の後に続く第５の期間において電圧が前記加熱部に印可されないよう制御する、
吸引装置。
続きを表示（約 830 文字）【請求項２】
前記第３の期間は、前記加熱部の温度が低下する期間である、
請求項１に記載の吸引装置。
【請求項３】

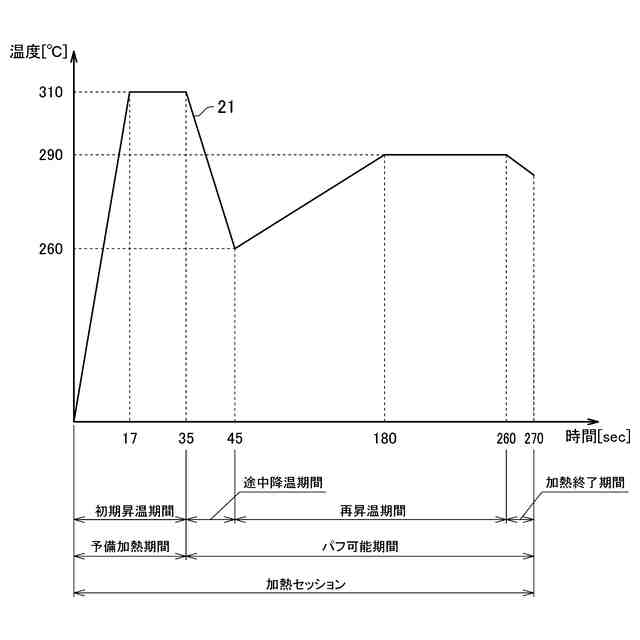

前記第１の期間は、前記加熱部の温度が加熱開始時の温度から所定の温度まで上昇する期間である、
請求項１又は２に記載の吸引装置。
【請求項４】
前記第２の期間は、前記加熱部の温度が低下した後に、前記加熱部の温度が維持される又は上昇する期間である、
請求項１～３のいずれか一項に記載の吸引装置。
【請求項５】
前記第１の電圧は、前記第２の電圧よりも高い、
請求項１～４のいずれか一項に記載の吸引装置。
【請求項６】

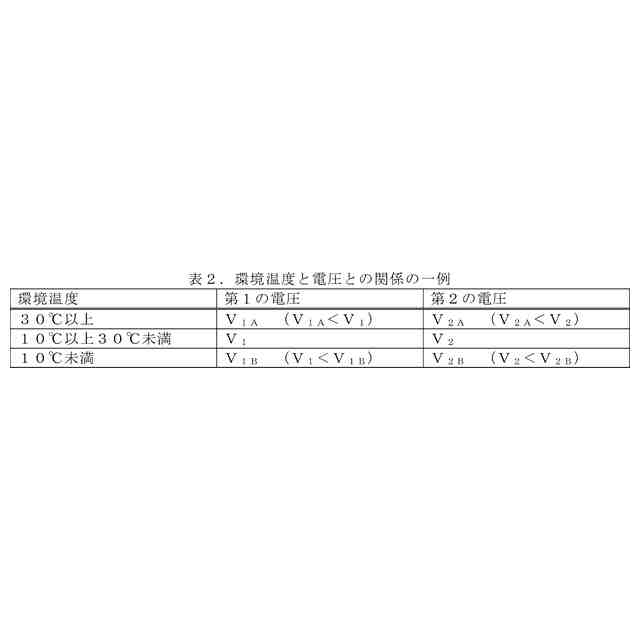

前記制御部は、環境温度に基づいて、前記第１の電圧又は前記第２の電圧の少なくともいずれか１つを制御する、
請求項１～５のいずれか一項に記載の吸引装置。
【請求項７】
前記制御部は、前記環境温度が第１の基準値未満である場合に、前記第１の電圧又は前記第２の電圧の少なくともいずれか１つをより高い値に設定する、
請求項６に記載の吸引装置。
【請求項８】
前記制御部は、前記環境温度が第２の基準値以上である場合に、前記第１の電圧又は前記第２の電圧の少なくともいずれか１つをより低い値に設定する、
請求項６又は７に記載の吸引装置。
【請求項９】
前記制御部は、前記温度設定に基づいて前記加熱部の動作を制御する前に、前記環境温度に基づいて前記第１の電圧又は前記第２の電圧の少なくともいずれか１つを決定する、
請求項６～８のいずれか一項に記載の吸引装置。
【請求項１０】
前記制御部は、前記第１の期間における前記加熱部の温度に基づいて、前記第２の電圧を制御する、
請求項１～９のいずれか一項に記載の吸引装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、吸引装置、基材、及び制御方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
電子タバコ及びネブライザ等の、ユーザに吸引される物質を生成する吸引装置が広く普及している。例えば、吸引装置は、エアロゾルを生成するためのエアロゾル源、及び生成されたエアロゾルに香味成分を付与するための香味源等を含む基材を用いて、香味成分が付与されたエアロゾルを生成する。ユーザは、吸引装置により生成された、香味成分が付与されたエアロゾルを吸引することで、香味を味わうことができる。ユーザがエアロゾルを吸引する動作を、以下ではパフ又はパフ動作とも称する。
【０００３】
典型的には、吸引装置は、基材を加熱することでエアロゾルを生成する。ユーザ体験の質は、基材を加熱する温度から大きく影響を受けるため、適切な温度制御を実現するための技術開発が行われている。例えば、下記特許文献１には、基材を加熱する発熱素子の温度に基づいて、加熱素子への出力電圧を調整する技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特許第６６６７６９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
典型的には、基材を加熱する期間において、ユーザにより行われるパフ等の影響で発熱素子の温度は不規則に変化するので、上記特許文献１に記載の技術では、出力電圧が頻繁に調整されることになり得る。このような不規則且つ頻繁な電圧の調整は、種々の不都合を引き起こし得る。
【０００６】
そこで、本発明は、上記問題に鑑みてなされたものであり、本発明の目的とするところは、電圧の調整に伴う不都合の発生を抑制することが可能な仕組みを提供することにある。
【課題を解決するための手段】
【０００７】

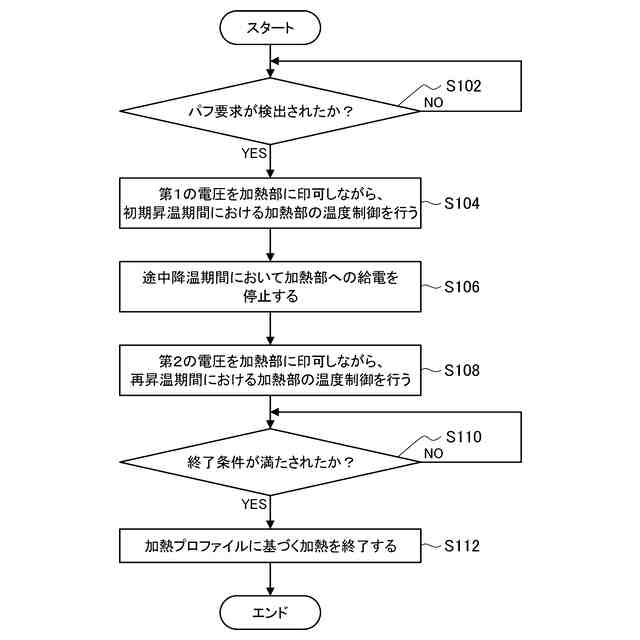

上記課題を解決するために、本発明のある観点によれば、エアロゾル源を含有した基材を加熱してエアロゾルを生成する加熱部と、前記加熱部の温度の目標値である目標温度の時系列推移を規定する温度設定に基づいて、前記加熱部の動作を制御する制御部と、を備え、前記制御部は、前記温度設定に含まれる複数の期間のうち、第１の期間において第１の電圧が前記加熱部に印可され、前記第１の期間とは異なる第２の期間において前記第１の電圧とは異なる第２の電圧が前記加熱部に印可され、前記第１の期間と前記第２の期間との間に含まれる第３の期間において電圧が前記加熱部に印可されず、前記第２の期間の後に続く第５の期間において電圧が前記加熱部に印可されないよう制御する、吸引装置が提供される。
【０００８】
前記第３の期間は、前記加熱部の温度が低下する期間であってもよい。
【０００９】
前記第１の期間は、前記加熱部の温度が加熱開始時の温度から所定の温度まで上昇する期間であってもよい。
【００１０】
前記第２の期間は、前記加熱部の温度が低下した後に、前記加熱部の温度が維持される又は上昇する期間であってもよい。
（【００１１】以降は省略されています）
