公開番号2025114746
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2025078535,2025014467
出願日2025-05-09,2021-03-31
発明の名称電子タバコカートリッジ
出願人Future Technology株式会社
代理人
主分類A24D 1/02 20060101AFI20250729BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】電子タバコカートリッジにおけるユーザの口との接触及び専用の加熱器具への装着の良否、内部のタバコ葉等の保持に好ましい巻紙の特性を備えた電子タバコカートリッジを提供する。
【解決手段】タバコ植物または非タバコ植物からなる香味部11と、香味部の後端側に備えられたフィルタ部14と、香味部とフィルタ部を内表面により被覆する巻紙部材20を備えた電子タバコカートリッジ1であって、巻紙部材は吸湿性を有する材質からなり、香味部は、結着剤としてグリセリン、プロピレングリコールまたはその両方が使用され、巻紙部材の湿潤乾燥部分引張強度が0.3N/mm以上である。
【選択図】図1

特許請求の範囲【請求項１】
タバコ植物または非タバコ植物からなる香味部と、前記香味部の後端側に備えられたフィルタ部と、前記香味部と前記フィルタ部を内表面により被覆する巻紙部材を備えた電子タバコカートリッジであって、
前記巻紙部材は吸湿性を有する材質からなる、
ことを特徴とする、タバコカートリッジ。
続きを表示（約 180 文字）【請求項２】
前記香味部は、結着剤としてグリセリン、プロピレングリコールまたはその両方が使用されている、
ことを特徴とする、請求項１に記載のタバコカートリッジ。
【請求項３】
前記巻紙部材の湿潤乾燥部分引張強度が0.3Ｎ／ｍｍ以上である、
ことを特徴とする、請求項１または２のいずれか一項に記載のタバコカートリッジ。

発明の詳細な説明【技術分野】
【０００１】
本発明は電子タバコカートリッジに関し、内部成分を揮発させて喫煙する電子タバコカ
ートリッジに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
近時、タバコの禁煙の影響からタバコ葉に火を付けて煙を喫煙するタバコに代わり、火
炎を用いない喫煙具（電子タバコ製品）が広がりつつある（特許文献１、２等参照）。特
許文献に挙げられる電子タバコ製品は、既存の紙巻きタバコの構造を模しており、刻まれ
たタバコ葉等とフィルタが紙により巻かれた棒状の形態であり、カートリッジ等とも称さ
れる。
【０００３】
タバコ葉を含むカートリッジは加熱され、気化したタバコ成分が吸引され、タバコの風
味を味わうことができる。電子タバコ製品においては、カートリッジは専用の加熱器具に
挿入され、電熱加熱によりタバコ葉の成分は気化してエアロゾルが生成される。生成され
たエアロゾルをユーザが吸引することにより喫煙が可能となる。
【先行技術文献】
【特許文献】
【０００４】
特表２０１５－５１９９１５号公報
国際公開ＷＯ２０１６／１６２９３４
【発明の概要】
【発明が解決しようとする課題】
【０００５】
当該カートリッジの全体の形状維持は巻紙に依存する。それゆえ、形状維持に必要な強
度が巻紙に求められる。さらに、巻紙はユーザの口との接触及び専用の加熱器具への装着
の良否、内部のタバコ葉等の保持の機能も備える。そこで、発明者は巻紙の物性について
鋭意検討を重ね、電子タバコカートリッジの巻紙として好適な物性を見いだすに至った。
【０００６】
本発明は前記の点に鑑みなされたものであり、電子タバコカートリッジにおけるユーザ
の口との接触及び専用の加熱器具への装着の良否、内部のタバコ葉等の保持に好ましい巻
紙の特性を備えた電子タバコカートリッジを提供する。
【課題を解決するための手段】
【０００７】
すなわち、電子タバコカートリッジは、タバコ植物または非タバコ植物からなる香味部
と、香味部の後端側に備えられたフィルタ部と、少なくとも前記香味部を内表面により被
覆する巻紙部材を備えており、ＪＩＳＢ０６０１（２０１３）に準拠した測定におい
て、巻紙部材の内表面の算術平均表面粗さ（Ｒａｉ）は１μｍ以上であり、かつ内表面の
平均最大粗さ（Ｒｚｉ）は１５μｍ以上であり、巻紙部材の内表面と反対面となる外表面
の算術平均表面粗さ（Ｒａｏ）は２ないし２０μｍであり、かつ前記外表面の平均最大粗
さ（Ｒｚｏ）は２３０μｍ以下であることを特徴とする。
【発明の効果】
【０００８】
本発明の電子タバコカートリッジによると、電子タバコカートリッジの巻紙の特性を表
面粗さの物性により規定することにより、ユーザの口との接触及び専用の加熱器具への装
着の良否、内部のタバコ葉等の保持に良好な巻紙とし、感触の良い電子タバコカートリッ
ジを形成することができる。
【図面の簡単な説明】
【０００９】
第１実施形態の電子タバコカートリッジの断面図である。

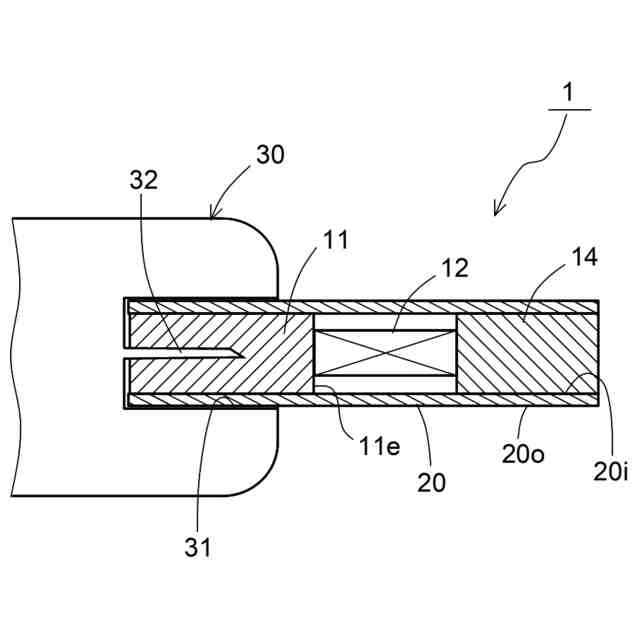

第１実施形態の電子タバコカートリッジを加熱部材に挿入したときの断面模式図である。

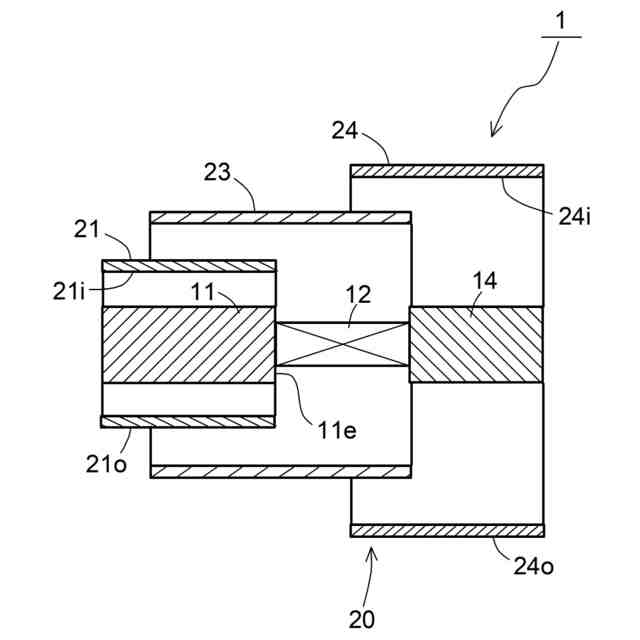

第１実施形態の電子タバコカートリッジの分解拡大断面図である。

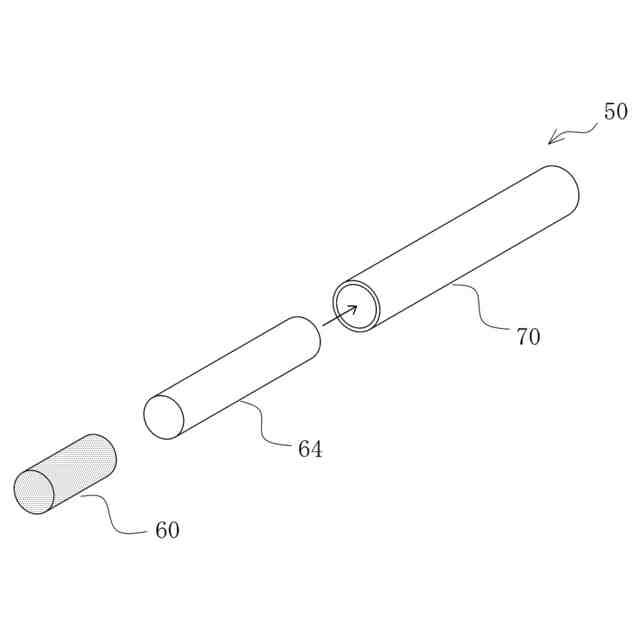

第２実施形態の電子タバコカートリッジの分解斜視図である。

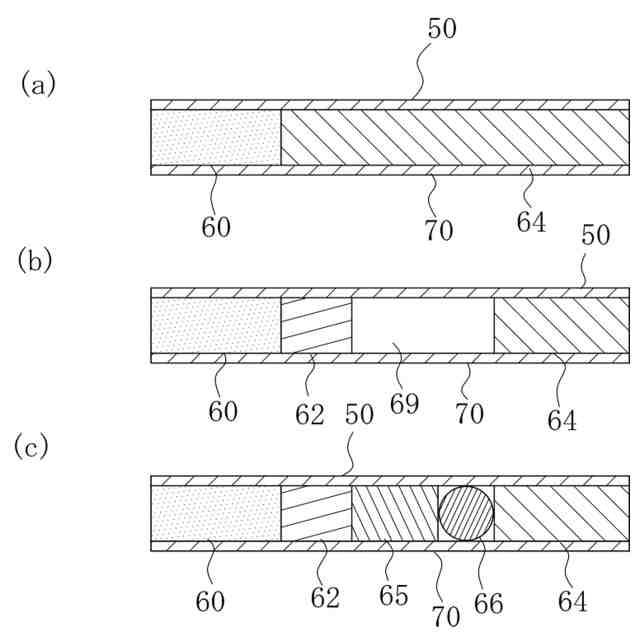

第２実施形態の電子タバコカートリッジの断面図である。
【発明を実施するための形態】
【００１０】

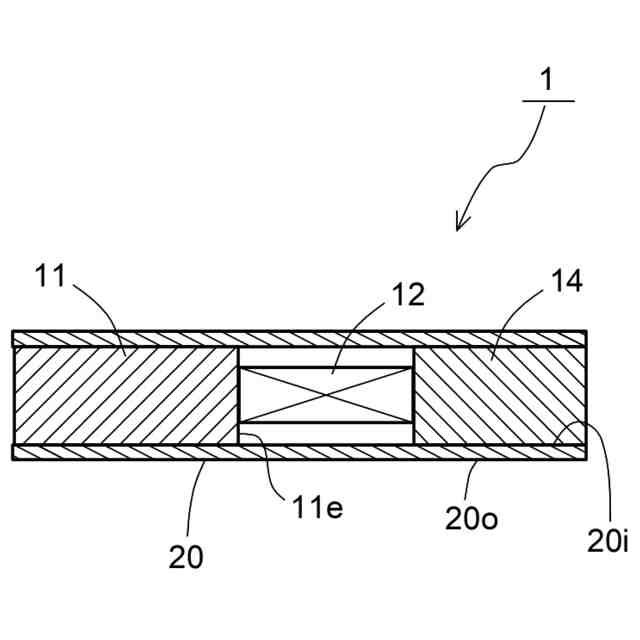

図１は第１実施形態の電子タバコカートリッジ１の断面図である。電子タバコカートリ
ッジ１には、香味部１１とフィルタ部１４が備えられ、香味部１１とフィルタ部１４は巻
紙部材２０により被覆される。図示のとおり、フィルタ部１４は香味部１１の後端側１１
ｅ側に配置される順に備えられる。第１実施形態の電子タバコカートリッジ１では、さら
に、香味部１１とフィルタ部１４の間に支持部材１２が備えられる。図中の符号２０ｉは
巻紙部材２０の内表面であり、２０ｏは巻紙部材２０の外表面である。
（【００１１】以降は省略されています）
