公開番号2025170441
公報種別公開特許公報(A)
公開日2025-11-18
出願番号2025149237,2024187073
出願日2025-09-09,2020-11-11
発明の名称加熱式タバコ用カートリッジ
出願人Future Technology株式会社
代理人
主分類A24D 1/20 20200101AFI20251111BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】孔部の形状及び配置を適正化することで、気流の流動性とタバコ充填物の支持の機能の両立を図る。

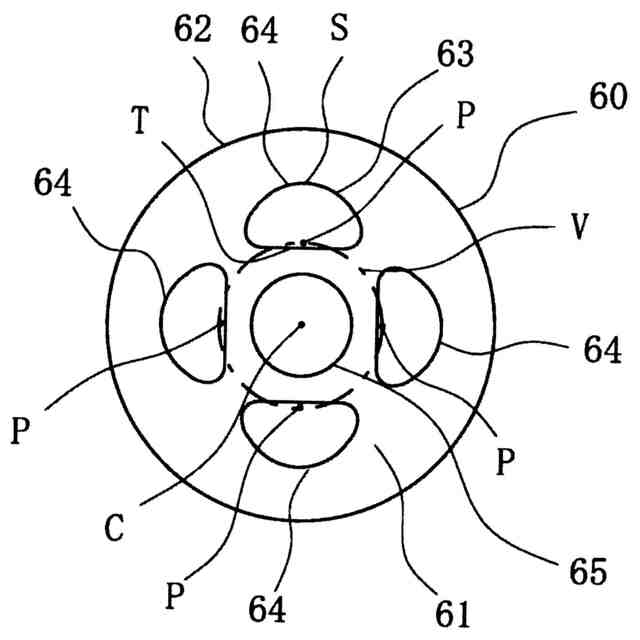

【解決手段】加熱式タバコカートリッジは、加熱されることにより、エアロゾルを発生するタバコ充填物集積体と、フィルタと、タバコ充填物集積体とフィルタとの間に配置された支持部材と、タバコ充填物集積体、フィルタ、及び支持部材の外周に巻かれた包装部材1016と、を備え、支持部材は、加熱式タバコカートリッジの中心軸C1と直交する平面で切断した端面視において、加熱式タバコカートリッジの中心軸に沿って設けられる断面円形状の支持部1101、支持部の外側に同心円状に配置される断面円形状の外周部と、を備え、支持部は中心に貫通孔部1106を有し、外周部の外縁部1103は、包装部材と接する、ことを特徴とする。
【選択図】図21
特許請求の範囲【請求項１】
加熱されることにより、エアロゾルを発生するタバコ充填物集積体と、フィルタと、前記タバコ充填物集積体と前記フィルタとの間に配置された支持部材と、前記タバコ充填物集積体、前記フィルタ、及び前記支持部材の外周に巻かれた包装部材と、を備え、
前記支持部材は前期支持部材と同様の４つの側方延出部を有し、前記支持部材は側方延出部の両端部に、外縁部が包装部材に接する蓋部が設けられ、前期蓋部の外形状は、外縁部が全周に渡って包装部材に接する円形状を有し、前記蓋部は周方向に隣接する側方演出部間に形成される空間部と連通する連通孔部を４つずつ有し、
前記外周部の外縁部は、前記包装部材と接する、
ことを特徴とする、加熱式タバコカートリッジ。
続きを表示（約 76 文字）【請求項２】
前記支持部と前記外周部の間に形成される流路を含む、
ことを特徴とする、請求項１に記載の加熱式タバコカートリッジ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、タバコまたは非タバコ植物を材料とするタバコ充填物を有する加熱式タバコに用いられる加熱式タバコ用支持部材及びこれを有する加熱式タバコ用カートリッジに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、タバコの禁煙の傾向に合わせるために、火炎を用いることなく、タバコの成分を含むカートリッジを加熱して、気化したタバコ成分を吸引することで、タバコを楽しむための加熱式タバコ製品が普及し始めている。加熱式タバコ用カートリッジは、加熱式タバコ本体が有するブレード等の加熱体が差し込まれて加熱されるタバコ充填物と、吸口に設けられるフィルタと、タバコ充填物とフィルタの間に設けられる支持部材とを有し、これらが紙等の包装部材で巻かれることで形成される。このような加熱式タバコ用支持部材及び加熱式タバコ用カートリッジとして、例えば特許文献１に挙げるようなものがある。
【０００３】
また、特許文献２の加熱式タバコでは、加熱式タバコカートリッジのエアロゾル形成基材に加熱要素を挿入してエアロゾル形成基材を加熱し、タバコ成分を含むエアロゾルを生成する。加熱式タバコカートリッジは、エアロゾル形成基材を支持する中空管状の支持部材を有し、支持部材は、加熱要素がエアロゾル形成基材内へ挿入される際にカートリッジが受ける力に抗する。加熱によりエアロゾル形成基材から放出されたタバコ成分は、支持部材の中空の部分を通って、下流に位置するマウスピースに移送され、ユーザーによって吸引される。
【先行技術文献】
【特許文献】
【０００４】
実用新案登録第３２１２２２８号公報
特許第６０００４５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
加熱式タバコ用支持部材は、タバコ充填物からの気流を通すと共に、タバコ充填物を一端部から支持して、タバコ充填物に加熱体が差し込まれた際に、充填物が崩れないようにする機能を有している。このために、加熱式タバコ用支持部材は、長さ方向に貫通する孔部を有し、それ以外の部分でタバコ充填物を支持している。
【０００６】

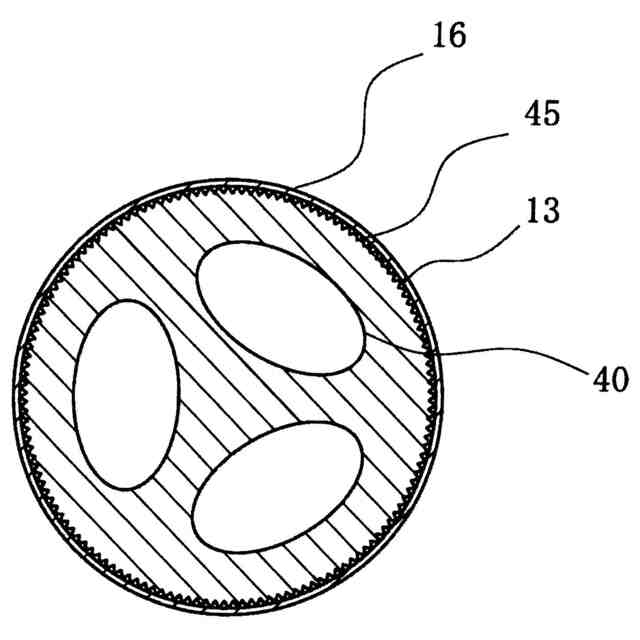

加熱式タバコ用支持部材を長さ方向と直交する平面で切った断面において、孔部の領域は空隙である。当該断面における空隙率が高ければ、タバコ充填物から吸口に向かう気流の流動性を良好にすることができるが、空隙率が高すぎるとタバコ充填物を支持する機能が低下する。また、孔部を断面内でどのように配置するかによって、タバコ充填物を支持する機能に影響する。このため、孔部の形状及び配置を適正化することで、気流の流動性とタバコ充填物の支持の機能の両立を図ることができる。
【０００７】
本発明は前記課題を鑑みてなされたものであり、孔部の形状及び配置を適正化した加熱式タバコ用支持部材及び加熱式タバコ用カートリッジを提供することを目的とする。
【０００８】
また、引用文献２の加熱式タバコでは、支持部材が中空管状であるため、加熱要素がエアロゾル形成基材内へ挿入される際に、エアロゾル形成基材の中心部を支えきれず、支持部材へ充填物が飛び出すおそれがある。支持部材の空隙率が高ければ、エアロゾル形成基材からマウスピースに向かう気流の流動性を良好にすることができるが、空隙率が高すぎるとエアロゾル形成基材を支持する機能が低下する。このため、支持部材において、気流の流動性とエアロゾル形成基材の支持機能の両立を図ることが求められる。
【０００９】
本発明は前記課題を鑑みてなされたものであり、支持部材の中空部分の形状や配置を適正化した加熱式タバコ用支持部材および加熱式タバコカートリッジを提供することを目的とする。
【課題を解決するための手段】
【００１０】

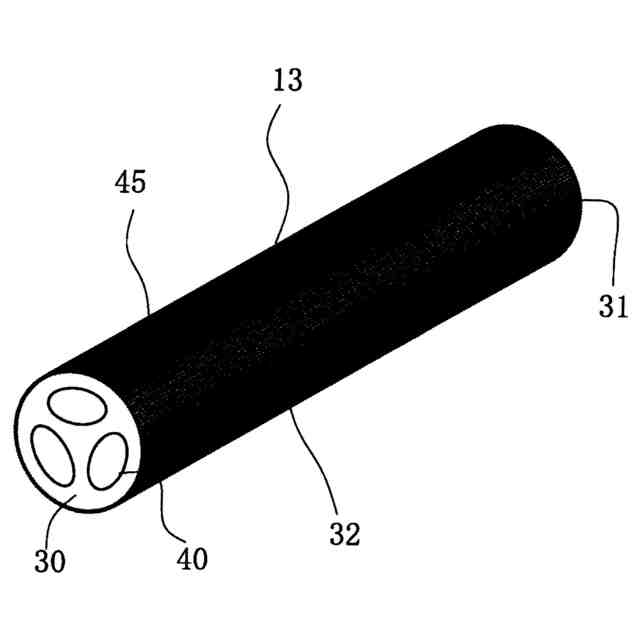

前記課題を解決するため、加熱式タバコ用支持部材は、加熱式タバコ用カートリッジのタバコ充填物集積体と吸口の間に設けられる支持部材であって、第１端面と第２端面及び周面部を有し、前記第１端面と第２端面の間を貫通する孔部が形成され、前記孔部は、前記第１端面または第２端面において、前記周面部の中心軸を含まないように配置された第１貫通孔を有することを特徴として構成されている。
（【００１１】以降は省略されています）
