公開番号2025126261
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2025105713,2023016076
出願日2025-06-23,2017-06-16
発明の名称電子タバコカートリッジ
出願人Future Technology株式会社
代理人
主分類A24B 15/18 20060101AFI20250821BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】エアロゾルが電子タバコカートリッジ内を移送される流路を確保しつつ、加熱要素の挿入時にエアロゾル形成基材を安定的に支持可能である支持部材を備えた電子タバコカートリッジを提供する。
【解決手段】タバコ植物または非タバコ植物由来の原料及びエアロゾルフォーマを含有するエアロゾル形成基材と、エアロゾル形成基材を支持する支持部材と、エアロゾル形成基材と前記支持部材との間に配置される別の支持部材と、支持部材に隣接するマウスピースとを備え、エアロゾル形成基材は、短冊状、シート状または繊維状の形態であり、支持部材は、中心部から外方へ延伸して電子タバコカートリッジの周縁に位置する包装部材と接する複数の側部を有し、エアロゾル形成基材で生成されたエアロゾルを冷却する機能を有する。
【選択図】図2

特許請求の範囲【請求項１】
タバコ植物または非タバコ植物由来の原料及びエアロゾルフォーマを含有するエアロゾル形成基材と、
前記エアロゾル形成基材を支持する支持部材と、前記エアロゾル形成基材と前記支持部材との間に配置される別の支持部材と、前記支持部材に隣接するマウスピースとを備え、
前記エアロゾル形成基材は、短冊状、シート状または繊維状の形態であり、
前記支持部材は、中心部から外方へ延伸して前記電子タバコカートリッジの周縁に位置する包装部材と接する複数の側部を有し、前記エアロゾル形成基材で生成されたエアロゾルを冷却する機能を有する、
ことを特徴とする電子タバコカートリッジ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、タバコ植物または非タバコ植物を用いた電子タバコカートリッジおよびその支持部材に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
近年、タバコの禁煙の傾向に合わせるために、火炎を用いることなく、タバコの成分を含むカートリッジを加熱して、気化したタバコ成分を吸引することで、タバコを楽しむための電子タバコ製品が普及し始めている（たとえば、下記特許文献１を参照）。
【０００３】
特許文献１の電子タバコでは、カートリッジのエアロゾル形成基材に加熱要素を挿入してエアロゾル形成基材を加熱し、タバコ成分を含むエアロゾルを生成する。カートリッジは、エアロゾル形成基材を支持する中空管状の支持要素を有し、支持要素は、加熱要素がエアロゾル形成基材内へ挿入される際にカートリッジが受ける力に抗する。加熱によりエアロゾル形成基材から放出されたタバコ成分は、支持要素の中空の部分を通って、下流に位置するマウスピースに移送され、ユーザーによって吸引される。
【先行技術文献】
【特許文献】
【０００４】
特許第６０００４５１号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、引用文献１の電子タバコでは、支持要素が中空管状であるため、加熱要素がエアロゾル形成基材内へ挿入される際に、エアロゾル形成基材の中心部を支えきれず、支持要素へ充填物が飛び出すおそれがある。
【０００６】
本発明は、上記従来技術に伴う課題を解決するためになされたものであり、エアロゾルが電子タバコカートリッジ内を移送される流路を確保しつつ、加熱要素の挿入時にエアロゾル形成基材を安定的に支持可能である支持部材を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するための本発明は、タバコ植物または非タバコ植物を用いた電子タバコカートリッジ用の支持部材である。支持部材は、前記電子タバコカートリッジの長手方向の中心軸に沿って位置する中心部と、当該中心部から外方へ延伸して前記電子タバコカートリッジの周縁に位置する包装部材と接する側部と、を有し、前記電子タバコカートリッジの一端部に位置するエアロゾル形成基材に隣接して、または当該エアロゾル形成基材との間に他の部材を挟んで配置され、当該エアロゾル形成基材を支持する。
【０００８】
また、上記目的を達成するための本発明は、前記エアロゾル形成基材と、前記支持部材と、を有する、タバコ植物または非タバコ植物を用いた電子タバコカートリッジである。
【発明の効果】
【０００９】
本発明によれば、支持部材の中心部と支持部材を覆う包装部材の内面との間に空間が形成されるので、エアロゾルが移送される流路を確保しつつ、エアロゾル形成基材への加熱要素の挿入時に中心部によってエアロゾル形成基材を安定的に支持できる。
【図面の簡単な説明】
【００１０】
本発明の実施形態に係る電子タバコカートリッジの外観を例示する概略斜視図である。

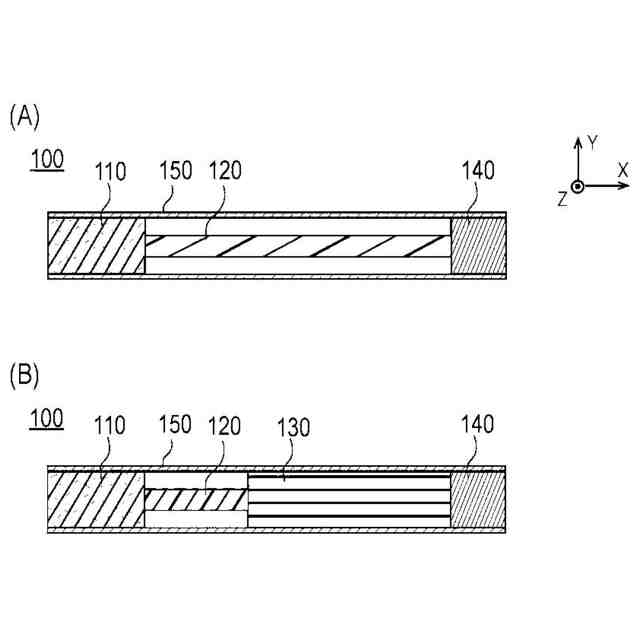

（Ａ）は図１のＡ－Ａ線に沿って切断した電子タバコカートリッジの一例を示す断面図であり、（Ｂ）は図１のＡ－Ａ線に沿って切断した電子タバコカートリッジの他の例を示す断面図である。

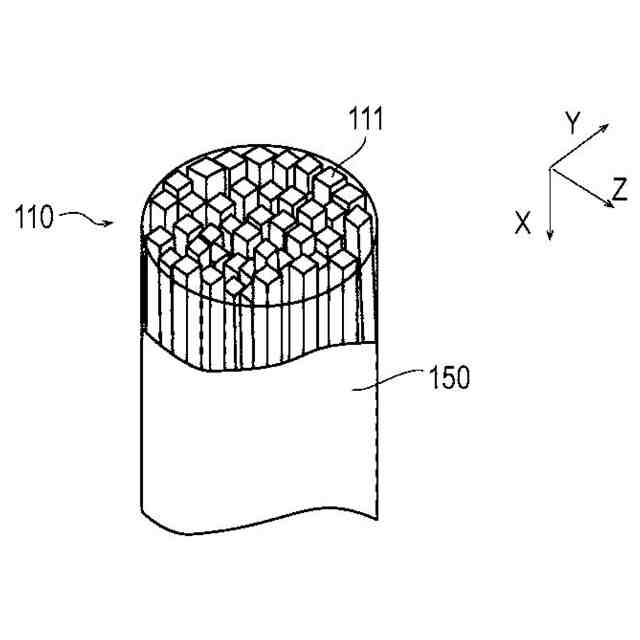

図２（Ａ）に示すエアロゾル形成基材の充填物について例示する図である。
電子タバコカートリッジおよび加熱要素を例示する断面図である。

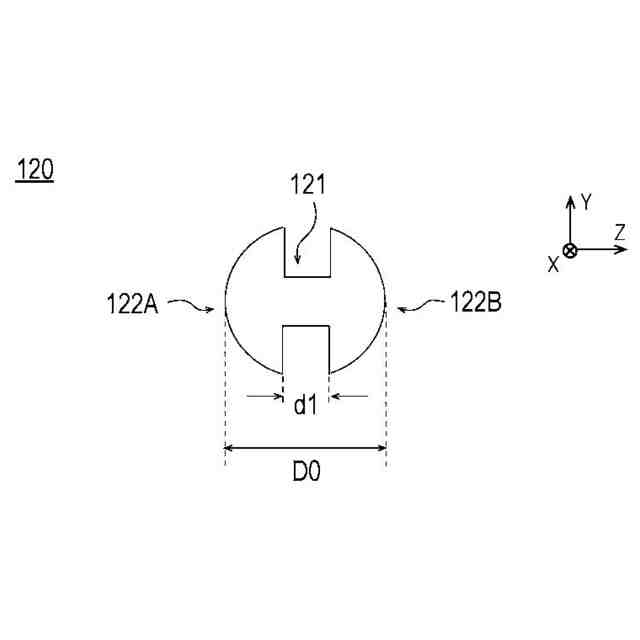

実施例１の支持部材を図２（Ａ）のＸ方向から見た平面図である。
実施例１の支持部材を図２（Ａ）のＹ方向から見た側面図である。

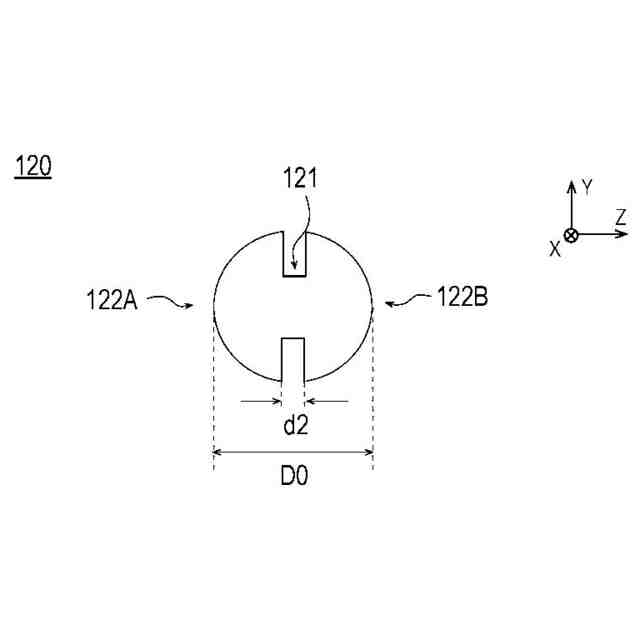

実施例２の支持部材を図２（Ａ）のＸ方向から見た平面図である。

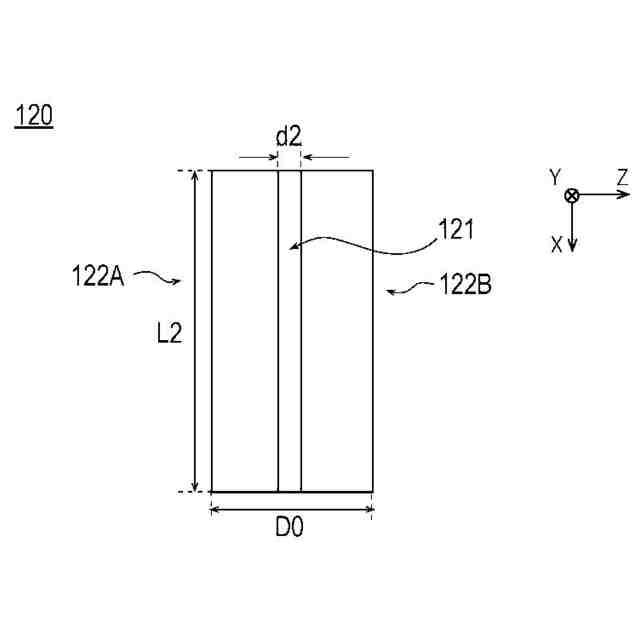

実施例２の支持部材を図２（Ａ）のＹ方向から見た側面図である。
実施例３の支持部材を図２（Ａ）のＸ方向から見た平面図である。
実施例３の支持部材を図２（Ａ）のＹ方向から見た側面図である。
実施例３の支持部材を図２（Ａ）のＺ方向から見た側面図である。
実施例４の支持部材を図２（Ａ）のＸ方向から見た平面図である。
実施例４の支持部材を図２（Ａ）のＹ方向から見た側面図である。
実施例４の支持部材を図２（Ａ）のＺ方向から見た側面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
