公開番号2025137697
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2025122484,2023565757
出願日2025-07-22,2021-12-08
発明の名称非燃焼加熱型スティック、吸引システム
出願人日本たばこ産業株式会社
代理人個人,個人
主分類A24D 1/20 20200101AFI20250911BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】口腔内へ供給可能なエアロゾル量を増加させることができる非燃焼加熱型スティック等を提供する。
【解決手段】エアロゾル源を含む基材部と、前記基材部が加熱されることで生成された蒸気を冷却してエアロゾルを生成する筒状の冷却部と、前記エアロゾルが通過するフィルタ部と、を備え、前記冷却部には、外部から内部に空気を流入させる開孔が、前記冷却部と前記フィルタ部との境界から7mm以上、かつ、前記冷却部と前記基材部との境界から8mm以上の位置に形成されている、非燃焼加熱型スティック。
【選択図】図2
特許請求の範囲【請求項１】
エアロゾル源を含む基材部と、
前記基材部が加熱されることで生成された蒸気を冷却してエアロゾルを生成する筒状の冷却部と、
前記エアロゾルが通過するフィルタ部と、
を備え、
前記冷却部には、外部から内部に空気を流入させる開孔が、前記冷却部と前記フィルタ部との境界から７ｍｍ以上、かつ、前記冷却部と前記基材部との境界から８ｍｍ以上の位置に形成されている、
非燃焼加熱型スティック。
続きを表示（約 1,000 文字）【請求項２】
エアロゾル源を含む基材部と、
前記基材部が加熱されることで生成された蒸気を冷却してエアロゾルを生成する筒状の冷却部と、
前記エアロゾルが通過するフィルタ部と、
を備え、
前記冷却部には、外部から内部に空気を流入させる開孔が、前記冷却部の前記フィルタ部側の端部から７ｍｍ以上、かつ、前記冷却部の前記基材部側の端部から８ｍｍ以上の位置に形成されている、
非燃焼加熱型スティック。
【請求項３】
前記エアロゾル源における充填密度は、３００ｍｇ／ｃｍ
３
以上である、
請求項１又は２に記載の非燃焼加熱型スティック。
【請求項４】
前記冷却部の中心線方向の大きさは、１５ｍｍ以上３５ｍｍ以下である、
請求項１又は２に記載の非燃焼加熱型スティック。
【請求項５】
前記フィルタ部の直径は、５．０ｍｍ以上８．０ｍｍ以下である、
請求項１又は２に記載の非燃焼加熱型スティック。
【請求項６】
前記フィルタ部の中心線方向の大きさは、１０ｍｍ以上３０ｍｍ以下である、
請求項１又は２に記載の非燃焼加熱型スティック。
【請求項７】
前記開孔は、中心線方向に２つ以上形成されている、
請求項１又は２に記載の非燃焼加熱型スティック。
【請求項８】
少なくとも前記冷却部と前記フィルタ部とを一体化するように巻かれるチップペーパーを有し、
前記チップペーパーの外面の一部が、リップリリース材料によって被覆されている、
請求項１又は２に記載の非燃焼加熱型スティック。
【請求項９】
前記エアロゾル源の水分含有量は、前記エアロゾル源の全量に対して１０質量％以上１５質量％以下である、
請求項１又は２に記載の非燃焼加熱型スティック。
【請求項１０】
請求項１又は２に記載の非燃焼加熱型スティックと、
前記非燃焼加熱型スティックを保持する保持部と、前記基材部を加熱する加熱部と、を有する吸引装置と、
を備え、
前記保持部は、前記非燃焼加熱型スティックを保持した状態で、内面と前記非燃焼加熱型スティックの外面との間に隙間を形成する、
吸引システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、非燃焼加熱型スティック及び吸引システムに関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
例えば、特許文献１に記載された喫煙品は、喫煙材からなる本体と、フィルタアセンブリとを有する。フィルタアセンブリは、冷却セグメントと、冷却セグメントに隣接するフィルタセグメントと、使用者の口中に受け入れられる口側端部セグメントとを備える。喫煙品は、それが喫煙材を装置に完全に挿入された場合に、冷却セグメントの第１の部分が装置内にあり、冷却セグメントの第２の部分が装置の外に延びているように構成されている。冷却セグメントの第２の部分は、空気を冷却セグメント内に流入させて、喫煙材の揮発された少なくとも一つの成分と混合させることを可能とする通気領域を備える。
また、特許文献２に記載された非燃焼加熱喫煙物品は、たばこおよびエアロゾル生成基材を含むたばこ含有セグメントと、周上に穿孔を有する筒状の冷却セグメントと、冷却セグメントより小さい内径を有する筒状の部材と、を備え、冷却セグメントの吸い口方向の端が前記部材と接合されており、前記穿孔が前記接合面から２～４ｍｍの位置に設けられている。
【先行技術文献】
【特許文献】
【０００３】
特表２０１９－５１８４５０号公報
国際公開２０２０－１００９２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
エアロゾル源を含む基材を加熱することでエアロゾルを生成する吸引装置においては、加熱のために供給する有限のエネルギーを、ユーザの口腔内へ供給可能なエアロゾル量の増加に繋げることが好ましい。
本開示は、口腔内へ供給可能なエアロゾル量を増加させることができる非燃焼加熱型スティック等を提供することを目的とする。
【課題を解決するための手段】
【０００５】
かかる目的のもと完成させた本開示は、エアロゾル源を含む基材部と、前記基材部が加熱されることで生成された蒸気を冷却してエアロゾルを生成する筒状の冷却部と、前記エアロゾルが通過するフィルタ部と、を備え、前記冷却部には、外部から内部に空気を流入させる開孔が、前記冷却部と前記フィルタ部との境界から７ｍｍ以上、かつ、前記冷却部と前記基材部との境界から８ｍｍ以上の位置に形成されている、非燃焼加熱型スティックである。
他の観点から捉えると、本開示は、エアロゾル源を含む基材部と、前記基材部が加熱されることで生成された蒸気を冷却してエアロゾルを生成する筒状の冷却部と、前記エアロゾルが通過するフィルタ部と、を備え、前記冷却部には、外部から内部に空気を流入させる開孔が、前記冷却部の前記フィルタ部側の端部から７ｍｍ以上、かつ、前記冷却部の前記基材部側の端部から８ｍｍ以上の位置に形成されている、非燃焼加熱型スティックである。
ここで、前記エアロゾル源における充填密度は、３００ｍｇ／ｃｍ
３
以上であってもよい。
また、前記冷却部の中心線方向の大きさは、１５ｍｍ以上３５ｍｍ以下であってもよい。
また、前記フィルタ部の直径は、５．０ｍｍ以上８．０ｍｍ以下であってもよい。
また、前記フィルタ部の中心線方向の大きさは、１０ｍｍ以上３０ｍｍ以下であってもよい。
また、前記開孔は、中心線方向に２つ以上形成されていてもよい。
また、少なくとも前記冷却部と前記フィルタ部とを一体化するように巻かれるチップペーパーを有し、前記チップペーパーの外面の一部が、リップリリース材料によって被覆されていてもよい。
また、前記エアロゾル源の水分含有量は、前記エアロゾル源の全量に対して１０質量％以上１５質量％以下であってもよい。
また、他の観点から捉えると、本開示は、上述した非燃焼加熱型スティックと、前記非燃焼加熱型スティックを保持する保持部と、前記基材部を加熱する加熱部と、を有する吸引装置と、を備え、前記保持部は、前記非燃焼加熱型スティックを保持した状態で、内面と前記非燃焼加熱型スティックの外面との間に隙間を形成する、吸引システムである。
【発明の効果】
【０００６】
本開示によれば、口腔内へ供給可能なエアロゾル量を増加させることができる。
【図面の簡単な説明】
【０００７】
第１実施形態に係る吸引システムの概略構成の一例を模式的に示す図である。
第１実施形態に係るスティックの縦断面の一例を示す図である。

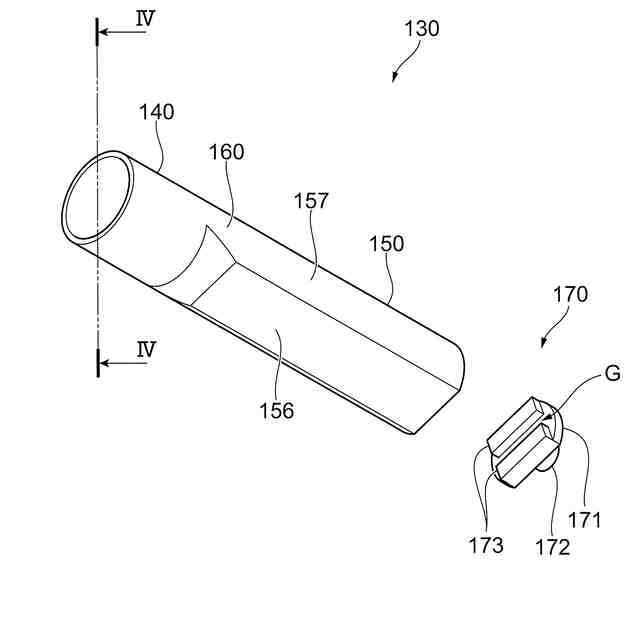

保持部の概略構成の一例を示す図である。

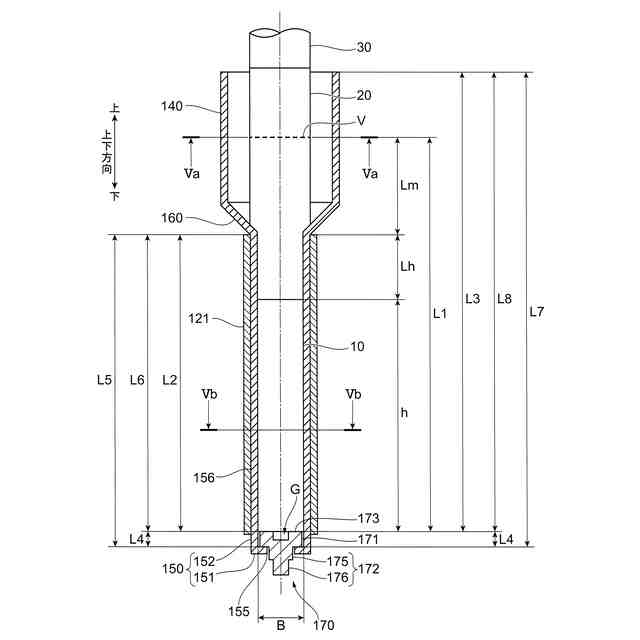

図３のＩＶ－ＩＶ部の断面の一例を示す図である。

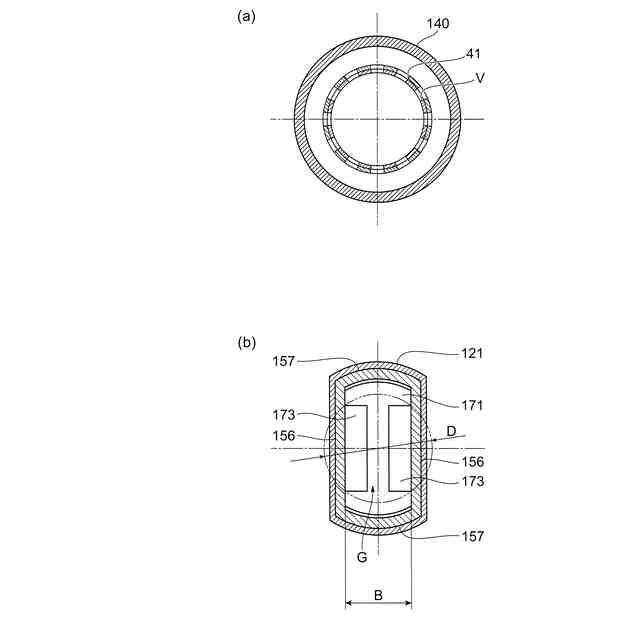

（ａ）は、図４のＶａ－Ｖａ部の断面の一例を示す図である。（ｂ）は、図４のＶｂ－Ｖｂ部の断面の一例を示す図である。

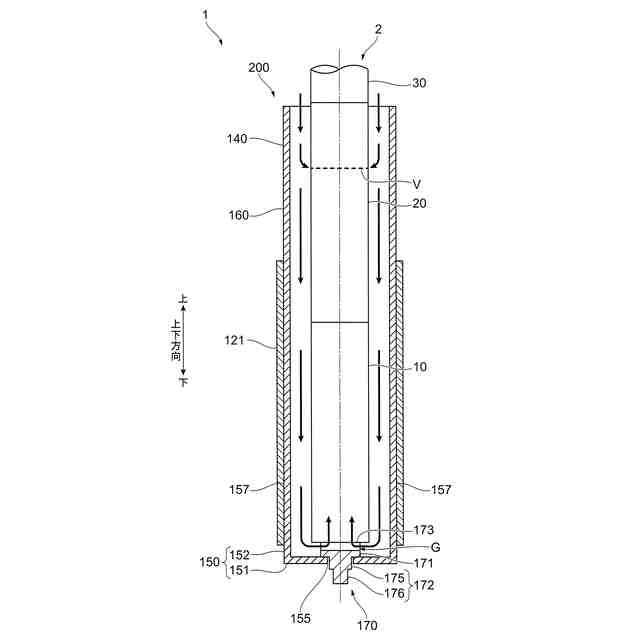

吸引システムにおける吸引時の空気の流れの一例を示す図である。

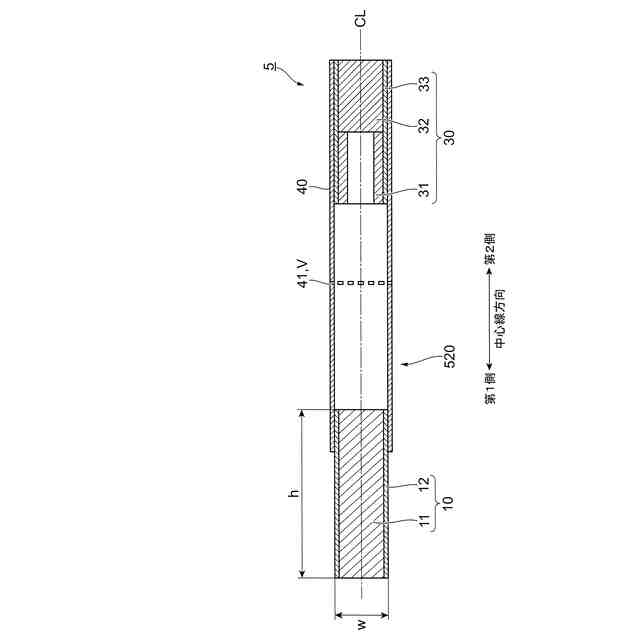

第２実施形態に係るスティックの縦断面を示す図である。
【発明を実施するための形態】
【０００８】
以下、添付図面を参照して、本発明に係る実施の形態について詳細に説明する。各図面には、同一の部分に同一の符号を付して示す。
【０００９】
＜第１実施形態＞

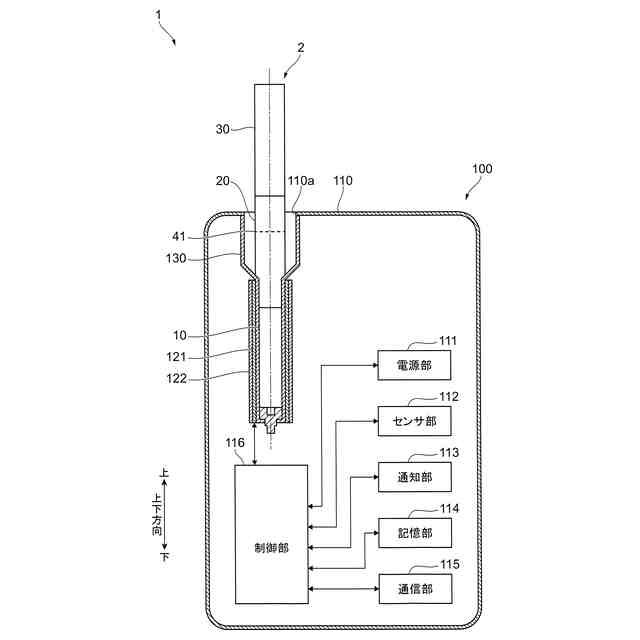

図１は、第１実施形態に係る吸引システム１の概略構成の一例を模式的に示す図である。

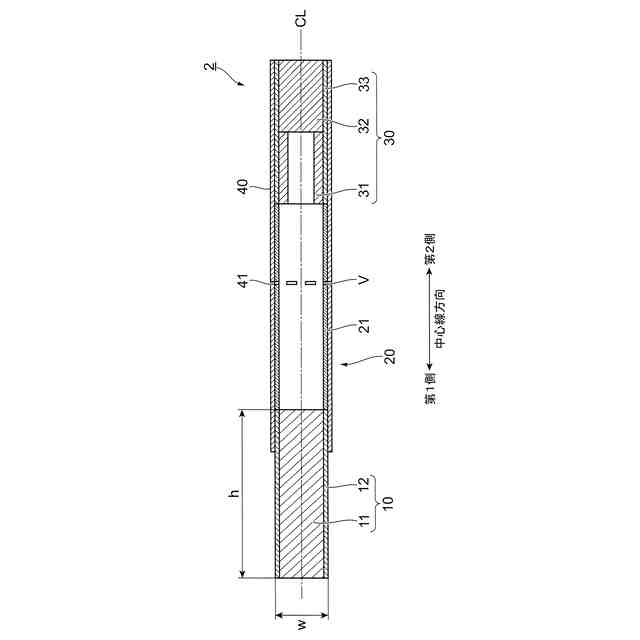

図２は、第１実施形態に係るスティック２の縦断面の一例を示す図である。
吸引システム１は、加熱されることでエアロゾルを生成するエアロゾル源を有する非燃焼加熱型スティック（以下、「スティック」と称する場合がある。）２と、スティック２を加熱することでエアロゾルを生成する吸引装置１００とを備えている。
【００１０】
（スティック２）
スティック２は、基材部１０と冷却部２０とフィルタ部３０とを備える。基材部１０は、円柱状に形成されている。以下、基材部１０の中心線ＣＬの方向を、「中心線方向」と称する場合がある。スティック２は、中心線方向に、基材部１０、冷却部２０、フィルタ部３０の順に並べた状態で巻かれることで、これらを一体化する、チップペーパー４０をさらに備える。以下、中心線方向の一方の端部側（図２においては左側）を第１側、中心線方向の他方の端部側（図２においては右側）を第２側と称する場合がある。第１側は吸引装置１００に挿入される方の端部側である。第２側は第１側と反対側であり、ユーザが吸引のために口で咥える端部側である。また、中心線方向に沿った断面を「縦断面」と称し、中心線方向に直交する面にて切断した断面を「横断面」と定義する。
（【００１１】以降は省略されています）
