公開番号2025103029
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2025065274,2020143633
出願日2025-04-10,2020-08-27
発明の名称喫煙具用カートリッジ
出願人Future Technology株式会社
代理人
主分類A24D 1/20 20200101AFI20250701BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】充填物の脱落を防止しつつ、芳香や味わいを高めることのできる喫煙具用カートリッジを提供する。
【解決手段】タバコ植物または非タバコ植物を原料とする充填物23が充填された被加熱体20と、被加熱体と同軸上に配置される支持部材30と、支持部材に隣接するマウスピース40と、を備えた喫煙具用カートリッジであって、支持部材はその内部に、長手方向に沿って貫通する流路が形成されている円柱状の部材であって、充填物は、短冊状または棒状に形成された複数の第1の喫煙材と、複数の第1の喫煙材の間に形成された第1の隙間に配置され、粉状、粒状、顆粒状、ペレット状または水もしくはオイルを含むペースト状に形成された少なくとも1つの第2の喫煙材と、を含み、複数の第1の喫煙材および第2の喫煙材は、微結晶セルロースを含み、被加熱体で生成されたエアロゾルは、支持部材の流路を流れる過程で冷却される。
【選択図】図1
特許請求の範囲【請求項１】
タバコ植物または非タバコ植物を原料とする充填物が充填された被加熱体と、前記被加熱体と同軸上に配置される支持部材と、前記支持部材に隣接するマウスピースと、を備え、
前記支持部材はその内部に、長手方向に沿って貫通する流路が形成されている円柱状の部材であって、
前記充填物は、短冊状または棒状に形成された複数の第１の喫煙材と、前記複数の第１の喫煙材の間に形成された第１の隙間に配置され、粉状、粒状、顆粒状、ペレット状または水もしくはオイルを含むペースト状に形成された少なくとも１つの第２の喫煙材と、を含み、
前記複数の第１の喫煙材および前記第２の喫煙材は、微結晶セルロースを含み、
前記被加熱体で生成されたエアロゾルは、前記支持部材の前記流路を流れる過程で冷却される、
ことを特徴とする喫煙具用カートリッジ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、喫煙具用カートリッジに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、火炎を用いることなく、タバコの成分を含むタバコカートリッジを加熱して、気化したタバコ成分を吸引する方式のタバコ製品が広く知られている。また、嗜好の多様化から、タバコ成分を含まない植物の芳香や味わいを、タバコ同様に火炎を用いずに楽しむためのカートリッジ製品も知られ始めている。
【０００３】
例えば特許文献１には、「長尺状のタバコ充填物が束状に集積され外周部がシート状の包装体で巻かれ、タバコ充填物は、長さ方向と直交する断面において長辺方向の寸法が短辺方向の寸法より長くなるように形成され、包装体に接する最外周部のタバコ充填物は、長辺方向が周方向に略沿う方向を向いているか、あるいは長辺方向が周方向に略沿う方向以外の方向を向いており、長辺方向が周方向に略沿う方向を向いているタバコ充填物の数が、長辺方向が周方向に略沿う方向以外の方向を向いているタバコ充填物の数より多い。」という構成の電子タバコカートリッジが記載されている（要約参照）。
【先行技術文献】
【特許文献】
【０００４】
特許第６５１６９０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
喫煙者の嗜好の多様化は進んでおり、新たな芳香や味わいの追求は本技術分野の恒久の課題である。特許文献１に記載の電子タバコカートリッジにおいても、タバコ充填物の量を確保しつつ、タバコ充填物集積体内部における気流の流動性を良好にでき、併せてタバコ充填物の脱落を防止できるとされているが、芳香や味わいの面では改良の余地がある。
【０００６】
本発明は、このような実情に鑑みてなされたもので、その目的は、充填物の脱落を防止しつつ、芳香や味わいを高めることのできる喫煙具用カートリッジを提供することにある。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明の一態様は、タバコ植物または非タバコ植物を原料とする充填物が充填された被加熱体と、前記被加熱体と同軸上に配置されるマウスピースと、を備えた喫煙具用カートリッジであって、前記充填物は、短冊状または棒状に形成された複数の第１の喫煙材と、前記複数の第１の喫煙材の間に形成された第１の隙間に配置され、粉状または粒状に形成された少なくとも１つの第２の喫煙材と、を含み、前記第１の喫煙材の前記充填物における含有量は、５０～９５質量％であることを特徴とする。
【０００８】
また、上記目的を達成するために、本発明の別の態様は、タバコ植物または非タバコ植物を用いた充填物が充填された被加熱体と、前記被加熱体と同軸上に配置されるマウスピースと、を備えた喫煙具用カートリッジであって、前記充填物は、複数の短冊状喫煙材と、前記複数の短冊状喫煙材の間に形成された第３の隙間に配置される少なくとも１つの棒状喫煙材と、を含み、前記短冊状喫煙材の前記充填物における含有量は、５０～９５質量％であることを特徴とする。
【発明の効果】
【０００９】
本発明によれば、充填物の脱落を防止しつつ、芳香や味わいを高めることのできる喫煙具用カートリッジを提供できる。なお、上記した以外の課題、構成および効果は、以下の実施形態の説明により明らかにされる。
【図面の簡単な説明】
【００１０】

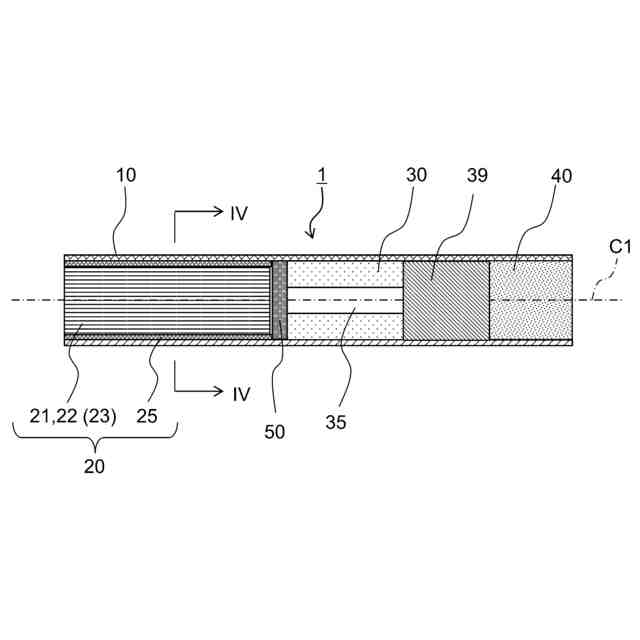

第１実施形態に係る喫煙具用カートリッジの断面図。

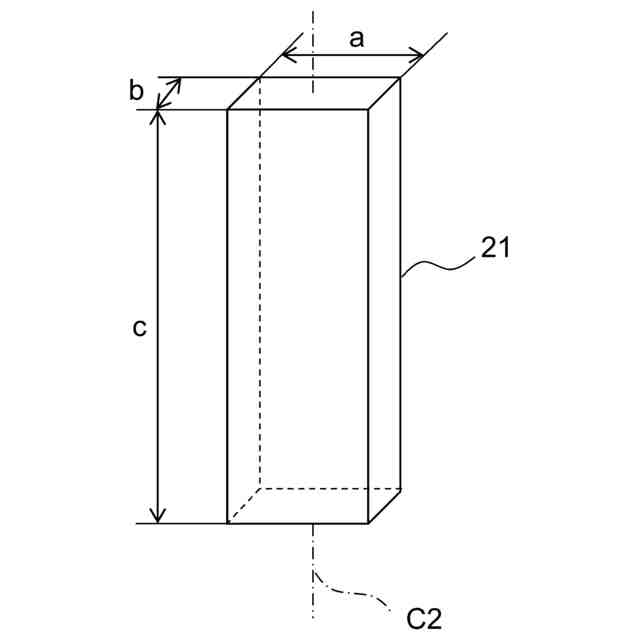

第１の喫煙材の外形を示す図。

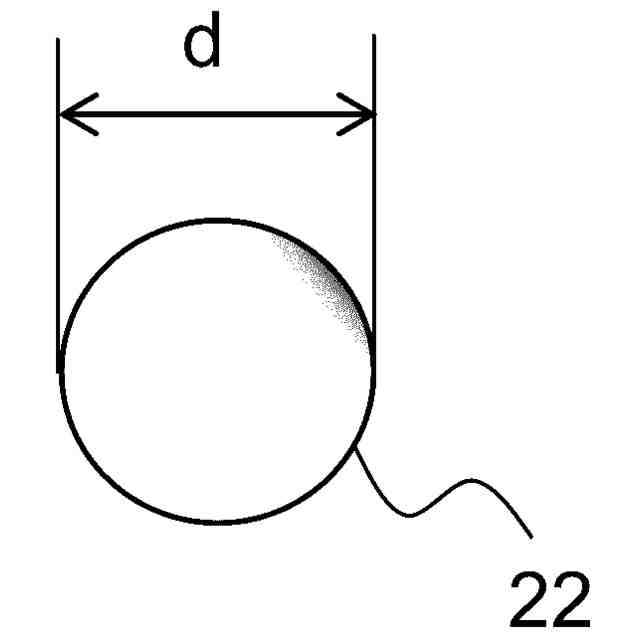

第２の喫煙材の外形を示す図。

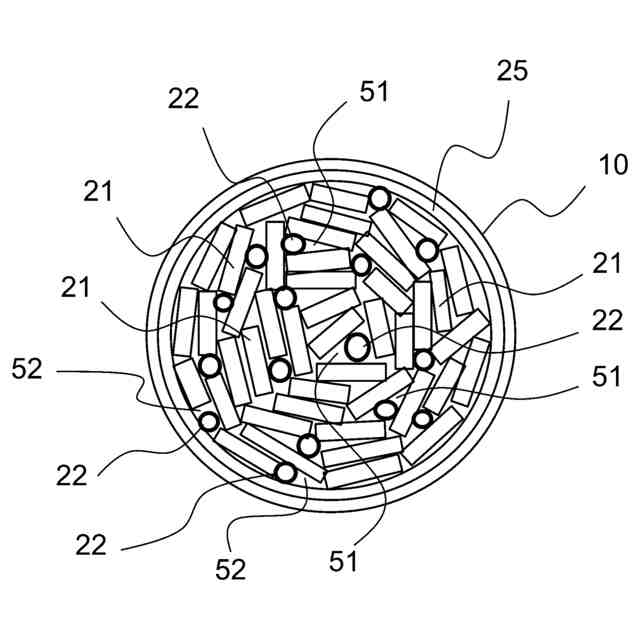

図１のＩＶ－ＩＶ断面図。

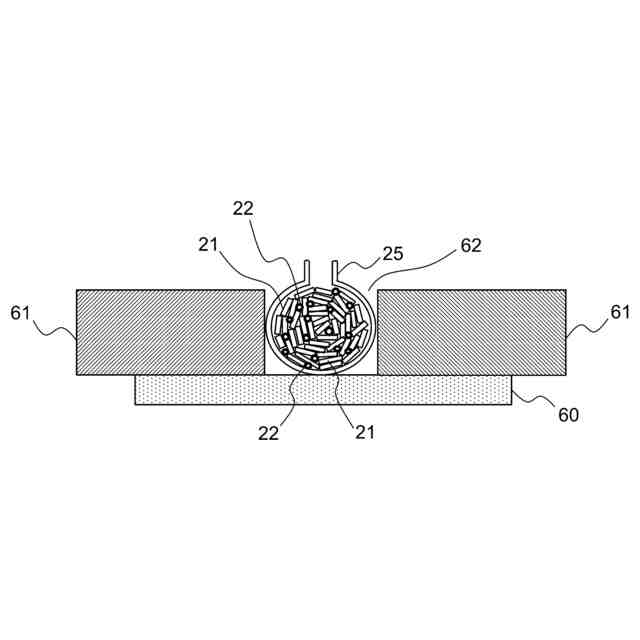

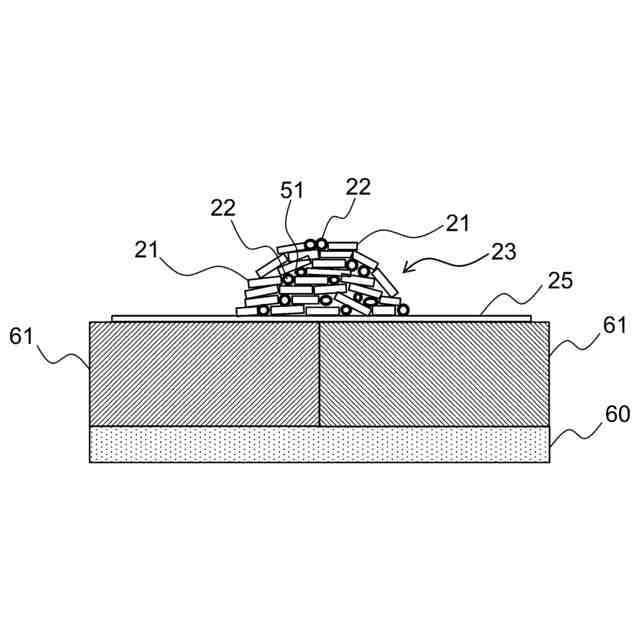

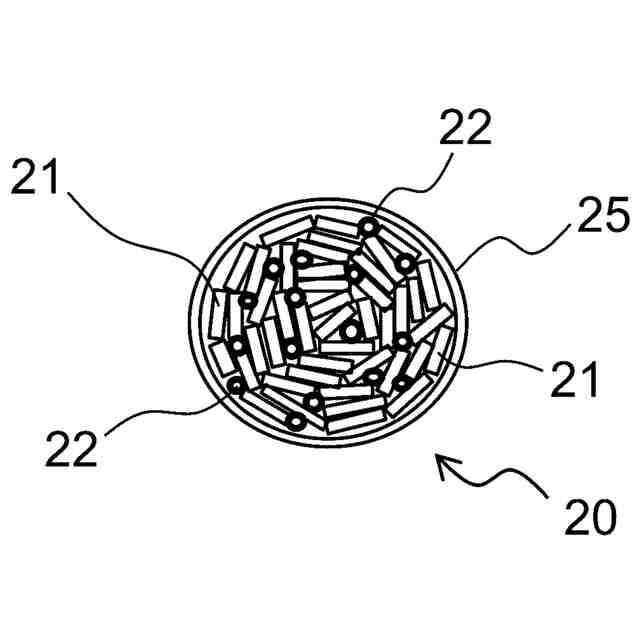

被加熱体の製造工程を示す図。
被加熱体の製造工程を示す図。
被加熱体の製造工程を示す図。

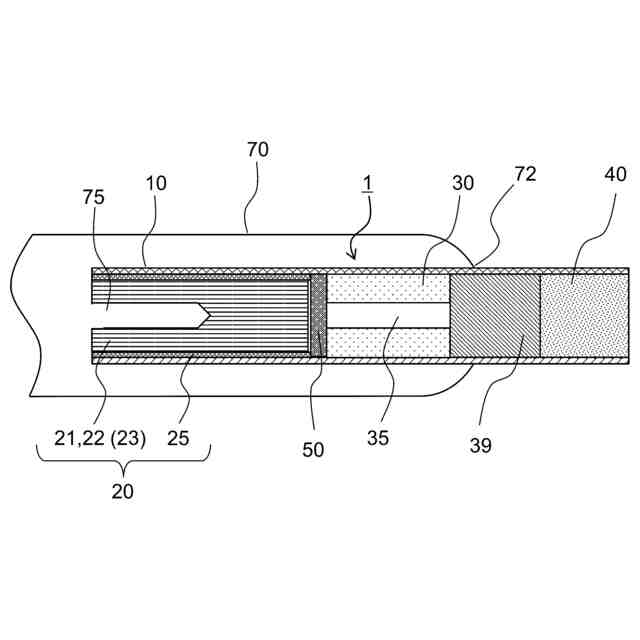

図１に示す喫煙具用カートリッジを喫煙具に挿入した状態の断面図。

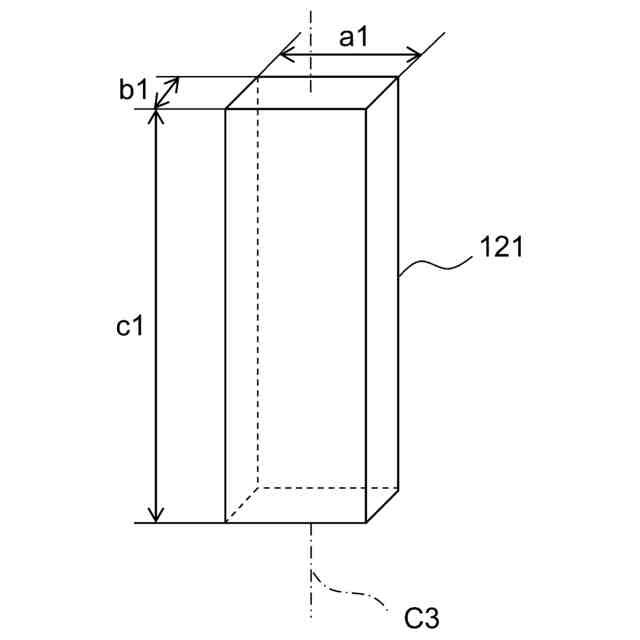

短冊状喫煙材の外形を示す図。
棒状喫煙材の外形を示す図。
第２実施形態に係る喫煙具用カートリッジの断面図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
