公開番号2025143466
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2025116080,2024524002
出願日2025-07-09,2022-11-04
発明の名称エアロゾル生成装置
出願人ケーティーアンドジーコーポレイション
代理人弁理士法人太陽国際特許事務所
主分類A24F 40/40 20200101AFI20250924BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】エアロゾル生成装置が提供される。

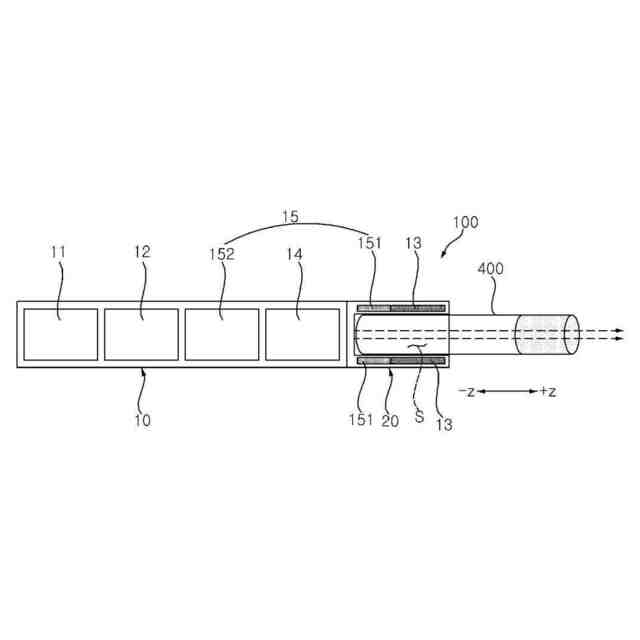

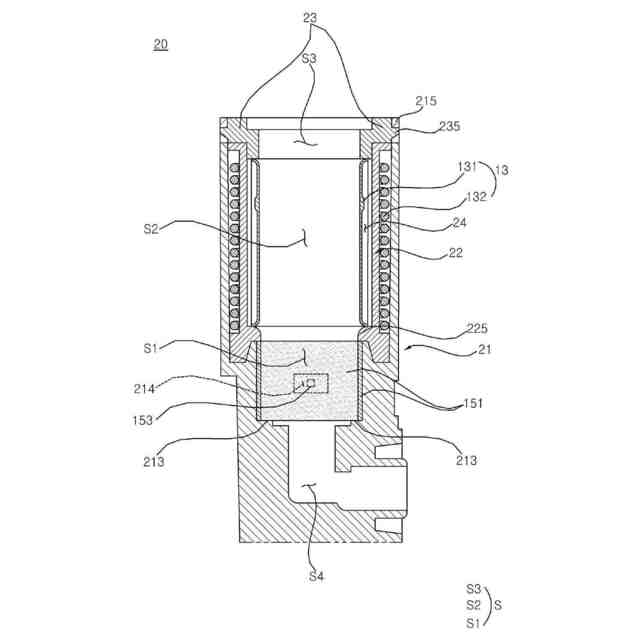

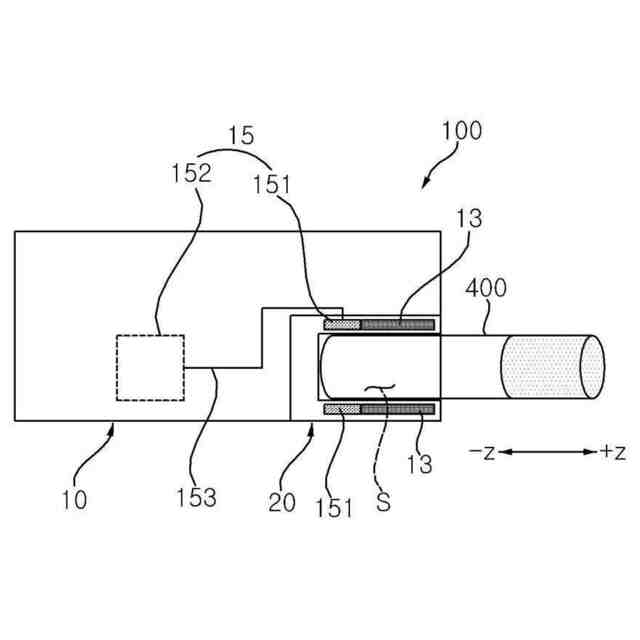

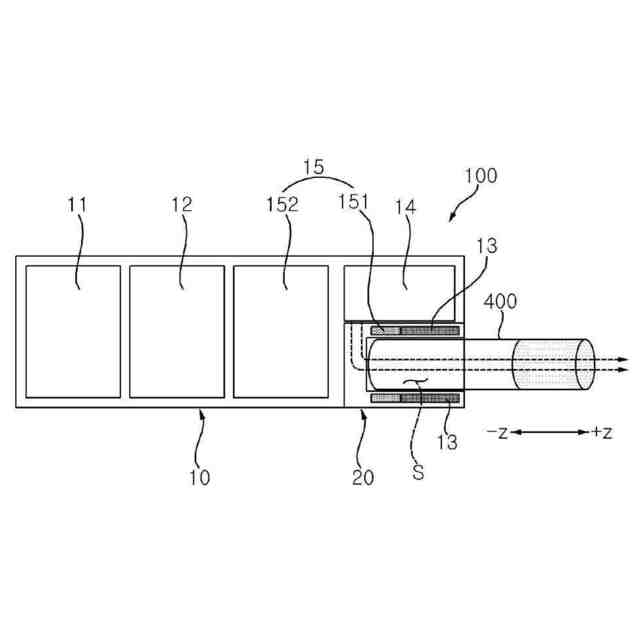

【解決手段】エアロゾル生成装置100は、挿入空間を含むように形成されたパイプ20と、前記挿入空間Sを取り囲む円筒形状を有するヒーターと、前記ヒーターに対して位置し、電流の流れによって前記ヒーターを発熱させる誘導コイルと、を含む。パイプは、ボディー10の長手方向に沿って延び、挿入空間とパイプの外部とを連通させる流入流路を含み、流入流路の直径はヒーターの直径よりも小さく、流入流路は、挿入空間に連結される第1流路と、第1流路とパイプの外部を連結する第2流路と、を含み、第1流路の直径は、第2流路の直径よりも小さい。

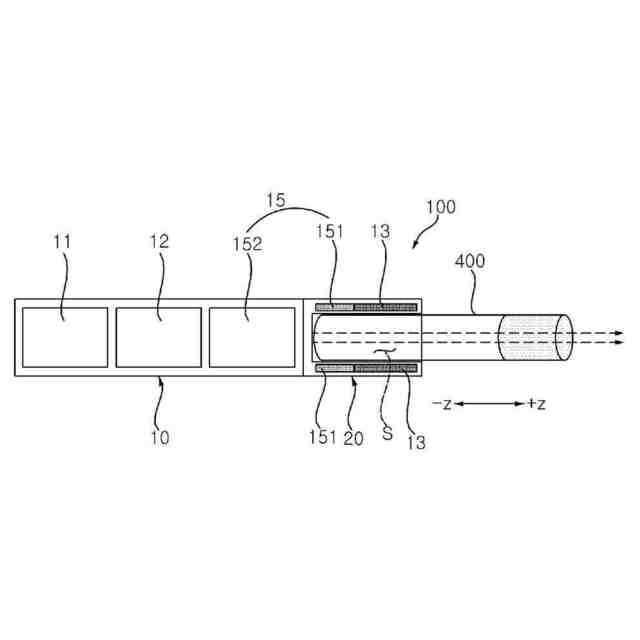

【選択図】図1
特許請求の範囲【請求項１】
長く延びて形成されたボディーと、

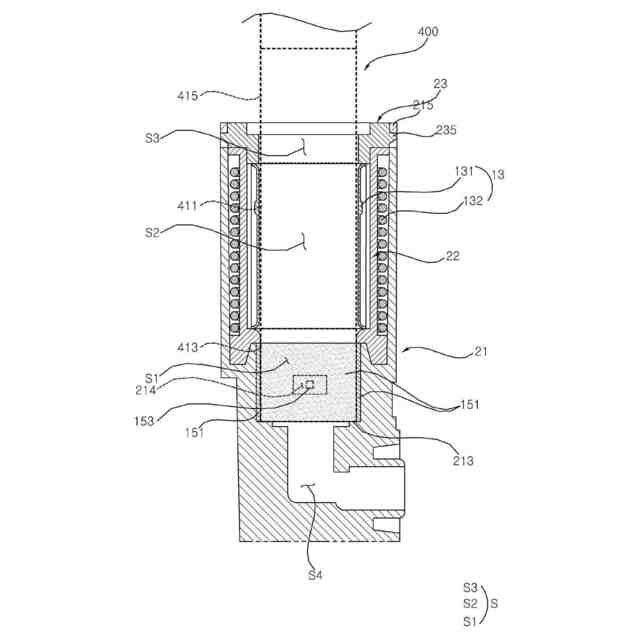

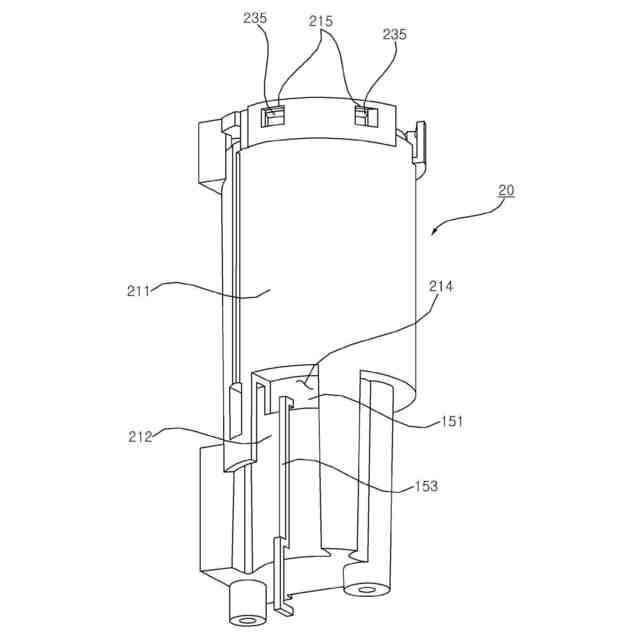

前記ボディーの内部に配置され、挿入空間を形成するパイプと、
前記挿入空間を取り囲む円筒形状であり、前記挿入空間に熱を提供するヒーターと、を含み、

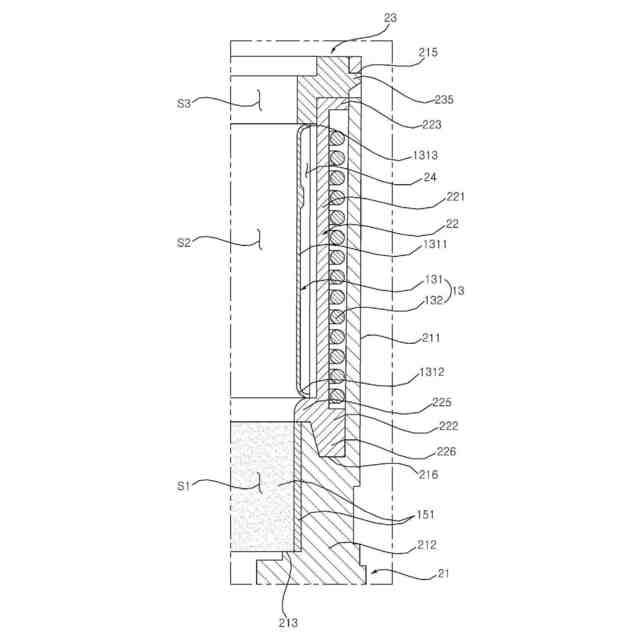

前記ヒーターは、
前記パイプと並んで延びる円筒形状のヒーターボディーと、
前記ヒーターボディーの一端から半径方向にベンディングされ、前記パイプによって支持される第１ヒーターベンディング部と、
前記ヒーターボディーの他端から半径方向にベンディングされ、前記パイプによって支持される第２ヒーターベンディング部と、を含み、
前記ヒーターボディーと前記パイプとの間にエアギャップが形成され、
前記パイプは、
前記ボディーの長手方向に沿って延び、前記挿入空間と前記パイプの外部とを連通させる流入流路を含み、前記流入流路の直径は前記ヒーターの直径よりも小さく、
前記流入流路は、
前記挿入空間に連結される第１流路と、
前記第１流路と前記パイプの外部を連結する第２流路と、を含み、
前記第１流路の直径は、前記第２流路の直径よりも小さい、エアロゾル生成装置。
続きを表示（約 790 文字）【請求項２】
前記第２流路と前記ボディーの外部を連結する第３流路をさらに含み、
前記第３流路の直径は、前記第２流路の直径よりも小さい、請求項１に記載のエアロゾル生成装置。
【請求項３】
前記第３流路は、前記ボディーの外部と前記パイプとを直接連結する、請求項２に記載のエアロゾル生成装置。
【請求項４】
前記ヒーターの外周面に隣接して巻線される第１ワイヤーと、
前記ボディーに内蔵され、前記第１ワイヤーに電流を提供するバッテリーと、
前記バッテリーから前記第１ワイヤーに提供される電流を調節する制御部と、さらに含む、請求項１に記載のエアロゾル生成装置。
【請求項５】
前記第１ヒーターベンディング部に隣接して位置し、前記挿入空間を取り囲み、第２ワイヤーに電気的に連結されるセンサーを含むセンシング回路をさらに含む、請求項１に記載のエアロゾル生成装置。
【請求項６】
前記挿入空間を前記ボディーの外部と連結し、前記パイプの一端に結合される挿入口を形成するキャップをさらに含み、
前記キャップは円筒形状であり、
前記キャップの内径は、前記ヒーターの内径に対応される、請求項１に記載のエアロゾル生成装置。
【請求項７】
前記キャップの内径は、前記ヒーターの内径と同一で、前記キャップの内周面と前記ヒーターの内周面が並んで整列される、請求項６に記載のエアロゾル生成装置。
【請求項８】
前記第１ヒーターベンディング部の外径は、前記キャップの内径よりも大きい、請求項７に記載のエアロゾル生成装置。
【請求項９】
前記第２ヒーターベンディング部の外径は、前記第１ヒーターベンディング部の外径に対応される、請求項８に記載のエアロゾル生成装置。

発明の詳細な説明【技術分野】
【０００１】
本開示はエアロゾル生成装置に関する。
続きを表示（約 850 文字）【背景技術】
【０００２】
エアロゾル生成装置はエアロゾルを介して媒質又は物質から所定の成分を抽出するためのものである。媒質は多様な成分の物質を含むことができる。媒質に含まれる物質は多様な成分の香味物質であり得る。例えば、媒質に含まれる物質は、ニコチン成分、ハーブ成分及び／又はコーヒー成分などを含むことができる。近年、このようなエアロゾル生成装置に対する多くの研究が行われている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本開示は前述した問題及び他の問題を解決することを目的とする。
【０００４】
本開示の他の目的は、新しい加熱方式を導入したエアロゾル生成装置を提供することである。
【０００５】
本開示のさらに他の目的は、組立の容易な構造を有するエアロゾル生成装置を提供することである。
【０００６】
本開示のさらに他の目的は、放熱性能を有するエアロゾル生成装置を提供することである。
【課題を解決するための手段】
【０００７】
本出願で説明する主題の一側面によれば、エアロゾル生成装置は、挿入空間を含むように形成されたパイプと、前記挿入空間を取り囲む円筒形状を有するヒーターと、前記ヒーターに対して位置し、電流の流れによって前記ヒーターを発熱させる誘導コイルと、を含む。
【発明の効果】
【０００８】
本開示の実施例のうちの少なくとも一つによれば、新しい加熱方式を導入したエアロゾル生成装置を提供することができる。
【０００９】
本開示の実施例のうちの少なくとも一つによれば、組立の容易な構造を有するエアロゾル生成装置を提供することができる。
【００１０】
本開示の実施例のうちの少なくとも一つによれば、放熱性能を有するエアロゾル生成装置を提供することができる。
（【００１１】以降は省略されています）
