公開番号2025128386
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2025104629,2024195680
出願日2025-06-20,2020-08-27
発明の名称喫煙具用カートリッジ
出願人Future Technology株式会社
代理人
主分類A24D 1/20 20200101AFI20250826BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】喫煙具用カートリッジの一部である支持部材の構造を簡素化すること。
【解決手段】喫煙具用カートリッジ2は、タバコ植物または非タバコ植物を原料とするエアロゾル形成基材23と、エアロゾル形成基材と同軸上に配置されるマウスピース40と、エアロゾル形成基材とマウスピースとの間に配置される部材と、を備え、部材は、エアロゾル形成基材と対面する位置に配置され、エアロゾル形成基材が加熱されることで生成されるエアロゾルが流れる第1の流路を有する第1部材と、第1部材と別体で、マウスピースと対面する位置に配置され、エアロゾルが流れる第2の流路を有する第2部材を含み、第1の流路は、第1部材を貫通する第1の貫通孔であり、第2の流路は、第2部材を貫通する第2の貫通孔であり、第2の貫通孔のサイズは、第1の貫通孔のサイズより大きいことを特徴とする。
【選択図】図6
特許請求の範囲【請求項１】
タバコ植物または非タバコ植物を原料とするエアロゾル形成基材と、前記エアロゾル形成基材と同軸上に配置されるマウスピースと、前記エアロゾル形成基材と前記マウスピースとの間に配置される部材と、を備えた喫煙具用カートリッジであって、
前記部材は、
前記エアロゾル形成基材と対面する位置に配置され、前記エアロゾル形成基材が加熱されることで生成されるエアロゾルが流れる第１の流路を有する第１部材と、
前記第１部材と別体で、前記マウスピースと対面する位置に配置され、前記エアロゾルが流れる第２の流路を有する第２部材を含み、
前記第１の流路は、前記第１部材を貫通する第１の貫通孔であり、
前記第２の流路は、前記第２部材を貫通する第２の貫通孔であり、
前記第２の貫通孔のサイズは、前記第１の貫通孔のサイズより大きいことを特徴とする喫煙具用カートリッジ。
続きを表示（約 420 文字）【請求項２】
前記第２部材は、前記喫煙具用カートリッジの径方向の変形を抑止することを特徴とする請求項１記載の喫煙具用カートリッジ。
【請求項３】
前記部材はこれを備えていることにより、前記喫煙具用カートリッジを喫煙具に挿入する際の軸方向の変形を抑止できることを特徴とする請求項１記載の喫煙具用カートリッジ。
【請求項４】
請求項１記載の喫煙具用カートリッジであって、さらに、前記エアロゾル形成基材、前記部材及び前記マウスピースを巻く外装部材を含み、前記第２部材は前記外装部材とは密着しない部分を有することを特徴とする請求項１記載の喫煙具用カートリッジ。
【請求項５】
請求項１記載の喫煙具用カートリッジであって、さらに、前記エアロゾル形成基材、前記部材及び前記マウスピースを巻く外装部材を含み、前記第２部材は前記外装部材には固定されていないことを特徴とする請求項１記載の喫煙具用カートリッジ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、喫煙具用カートリッジに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
近年、火炎を用いることなく、タバコの成分を含むタバコカートリッジを加熱して、気
化したタバコ成分を吸引する方式のタバコ製品が広く知られている。また、嗜好の多様化
から、タバコ成分を含まない植物の芳香や味わいを、タバコ同様に火炎を用いずに楽しむ
ためのカートリッジ製品も知られ始めている。
【０００３】
例えば特許文献１には、「エアロゾル発生デバイスに使用する喫煙物品は、喫煙物品の
最上流端に位置するエアロゾル形成基材とエアロゾル形成基材のすぐ下流に位置する支持
要素とを含む。支持要素は、エアロゾル形成基材に当接し、エアロゾル形成基材は、喫煙
物品を実質的に変形させることなくエアロゾル形成基材の直径の約４０パーセントと約７
０パーセントの間の直径を有するエアロゾル発生デバイスの加熱要素によって貫通可能で
あるように構成される。支持要素は、エアロゾル形成基材内へのエアロゾル発生デバイス
の加熱要素の挿入中にエアロゾル形成基材の下流への移動に抵抗するように構成される。
」ことが記載されている（要約参照）。
【先行技術文献】
【特許文献】
【０００４】
特表２０１５－５１９９１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の支持要素（支持部材）は、中央部に流路が形成された中空円筒状の
部材で構成されているため、構造が複雑で、製造コストが嵩むといった課題がある。
【０００６】
本発明は、このような実情に鑑みてなされたもので、その目的は、喫煙具用カートリッ
ジの一部である支持部材の構造を簡素化することにある。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明の一態様は、タバコ植物または非タバコ植物を原料
とするエアロゾル形成基材と、前記エアロゾル形成基材と同軸上に配置されるマウスピー
スと、前記エアロゾル形成基材と前記マウスピースとの間に配置され、前記エアロゾル形
成基材を支持する支持部材と、を備えた喫煙具用カートリッジであって、前記支持部材は
、前記エアロゾル形成基材と対面する位置に配置され、前記エアロゾル形成基材が加熱さ
れることで生成されるエアロゾルが流れる第１の流路を有する第１の壁部と、前記第１の
壁部から前記マウスピースに向かって延びる軸部と、を含むことを特徴とする。
【発明の効果】
【０００８】
本発明によれば、喫煙具用カートリッジの一部である支持部材の構造を簡素化できる。
なお、上記した以外の課題、構成および効果は、以下の実施形態の説明により明らかにさ
れる。
【図面の簡単な説明】
【０００９】

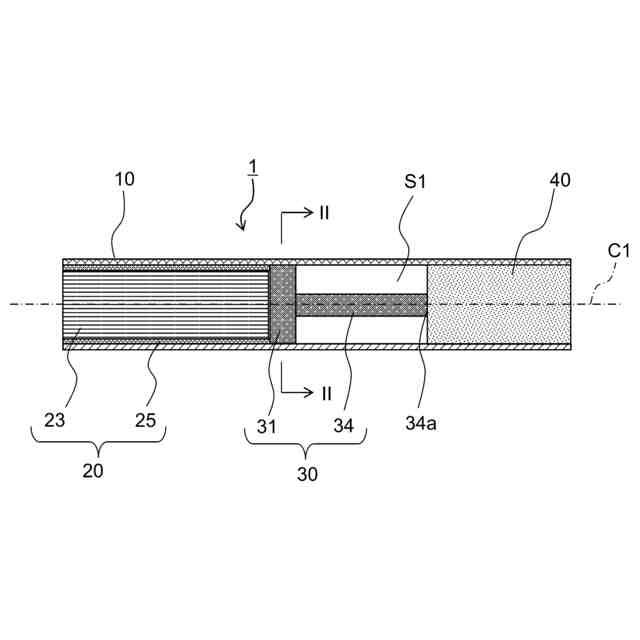

第１実施形態に係る喫煙具用カートリッジの断面図。

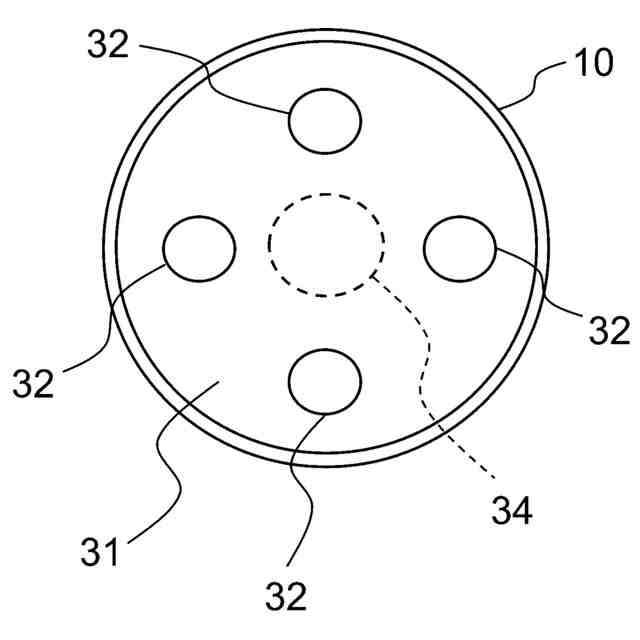

図１のＩＩ－ＩＩ断面図。

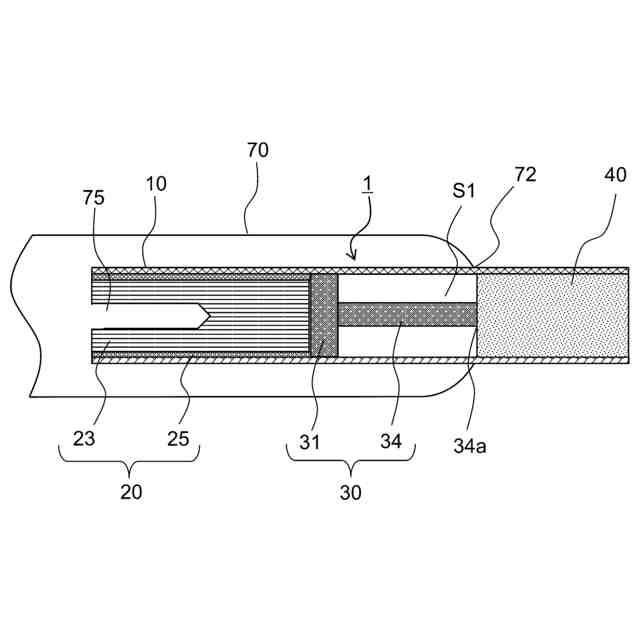

図１に示す喫煙具用カートリッジを喫煙具に挿入した状態の断面図。

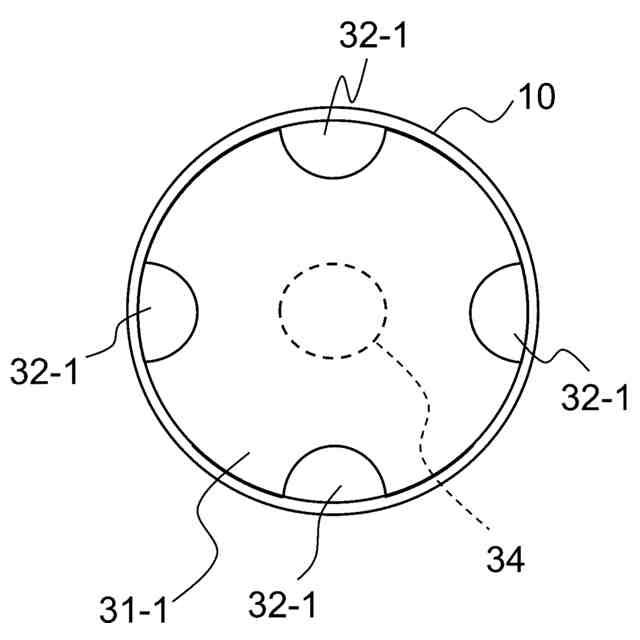

変形例１－１に係る第１の壁部の断面図。

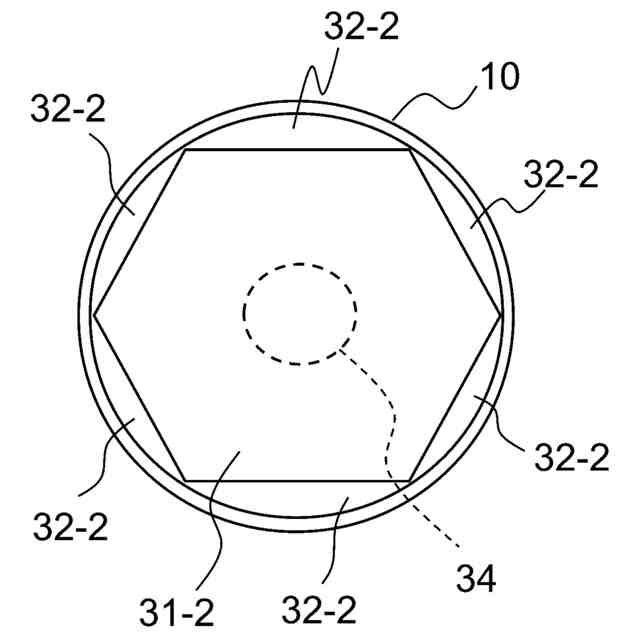

変形例１－２に係る第１の壁部の断面図。

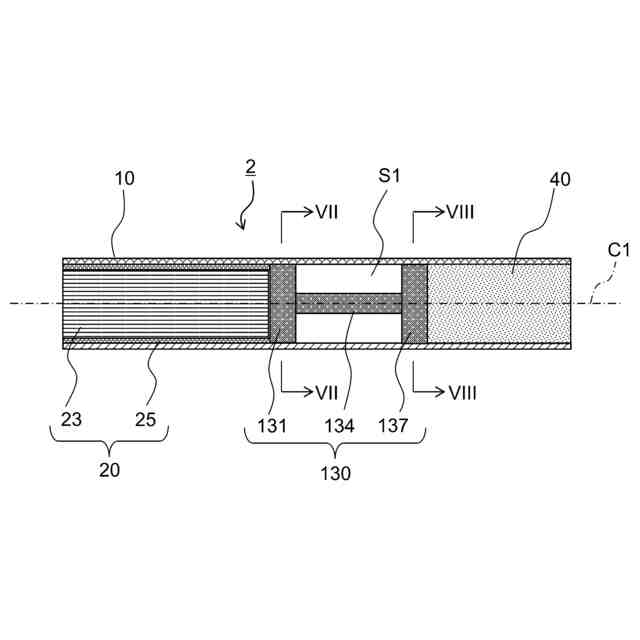

第２実施形態に係る喫煙具用カートリッジの断面図。

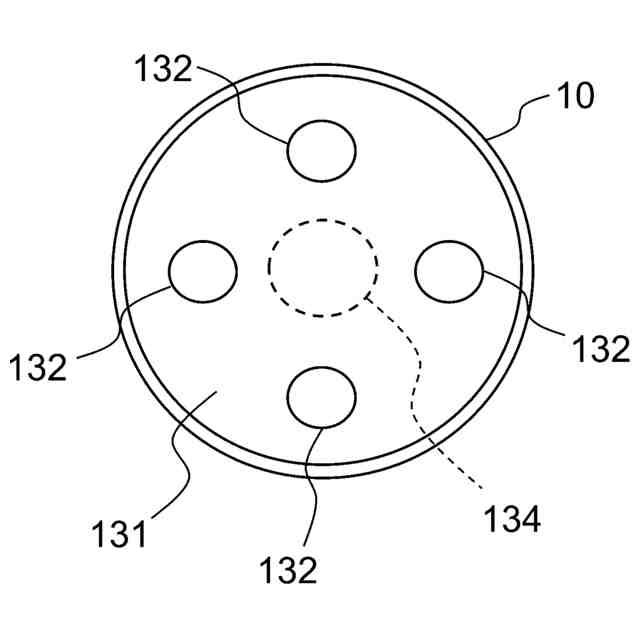

図６のＶＩＩ－ＶＩＩ断面図。

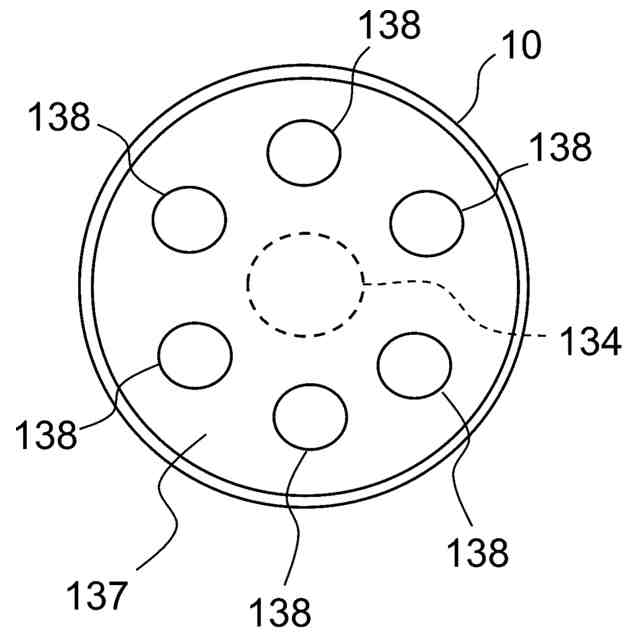

図６のＶＩＩＩ－ＶＩＩＩ断面図。
変形例２－１に係る第１の壁部の断面図。
変形例２－１に係る第２の壁部の断面図。
変形例２－２に係る第２の壁部の断面図。
変形例２－３に係る第２の壁部の断面図。
変形例２－４に係る喫煙具用カートリッジの断面図。
図１３のＸＩＶ－ＸＩＶ断面図。
変形例２－５に係る喫煙具用カートリッジの断面図。
第３実施形態に係る喫煙具用カートリッジの断面図。
図１６のＸＶＩＩ－ＸＶＩＩ断面図。
変形例３－１に係る喫煙具用カートリッジの断面図。
変形例３－２に係る喫煙具用カートリッジの断面図。
変形例３－３に係る喫煙具用カートリッジの断面図。
変形例３－４に係る支持部材の端部の構成図。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態について、図面を参照して説明する。
（【００１１】以降は省略されています）
