公開番号2025124880
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2025094775,2024195679
出願日2025-06-06,2018-02-26
発明の名称電子タバコカートリッジ
出願人Future Technology株式会社
代理人
主分類A24D 1/20 20200101AFI20250819BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】ユーザーのハンドリング時に、充填物が電子タバコカートリッジから脱落したり、充填物の一部が落下したりすることを防止する効果のある電子タバコ用充填物を提供する。

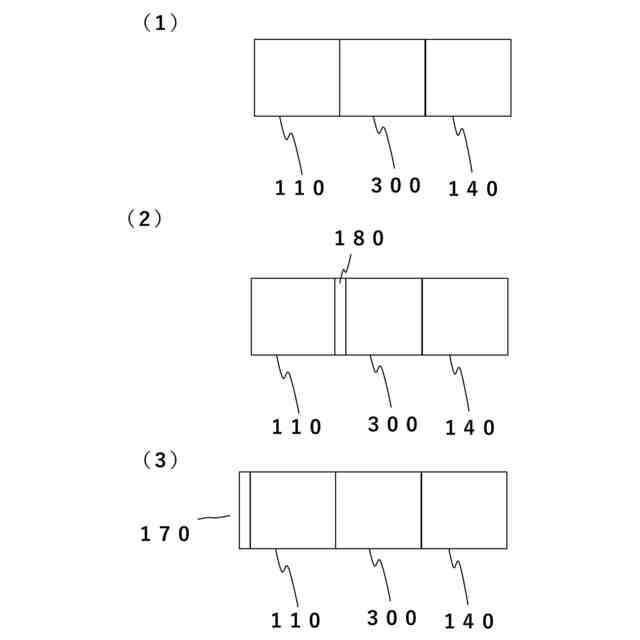

【解決手段】上流側から下流側に向かって蓋170と、エアロゾル形成基材110と、円筒状の中空管である支持要素300と、中空の管状部材である移送部材と、マウスピース140の順で隣接され、エアロゾル形成基材は、包摂部材によって包摂された充填物であり、充填物は、エアロゾルフォーマおよび微結晶セルロースを含有し、充填物の形状が、シート状であり、前記シートの形状は、しわ付け、ひだ付け、ギャザー付け或いは折りたたむことにより形成されていることを特徴とする。
【選択図】図5
特許請求の範囲【請求項１】
上流側から下流側に向かって蓋と、エアロゾル形成基材と、円筒状の中空管である支持要素と、中空の管状部材である移送部材と、マウスピースの順で隣接され、

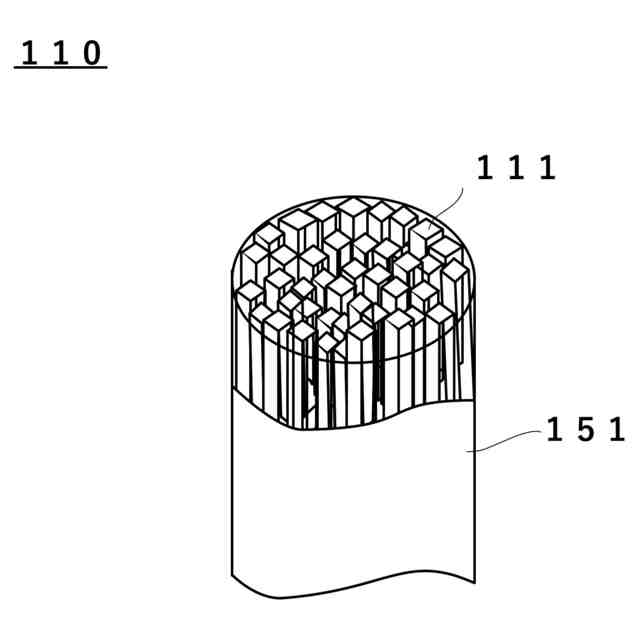

前記エアロゾル形成基材は、包摂部材によって包摂された充填物であり、
前記充填物は、エアロゾルフォーマおよび微結晶セルロースを含有し、
前記充填物の形状が、シート状であり、前記シートの形状は、しわ付け、ひだ付け、ギャザー付け或いは折りたたむことにより形成されている、
ことを特徴とする電子タバコカートリッジ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子タバコ用充填物およびそれを用いた電子タバコカートリッジに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
近年、タバコの禁煙の傾向に合わせるために、火炎を用いることなく、タバコの成分を含むカートリッジを加熱して、気化したタバコ成分を吸引することで、タバコを楽しむための電子タバコ製品が普及し始めている。このような電子タバコカートリッジに充填するタバコ充填物の製造方法としては、タバコ葉を粉末化して、水性スラリーとしたのちにシート化し、オイルやグリセリンをシートに加えて、乾燥させる方法がある（特許文献１）。

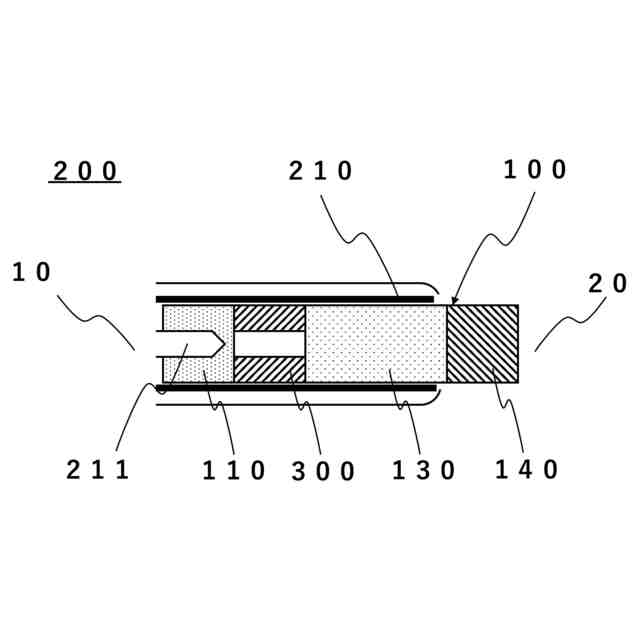

また、タバコ充填物を端部に持つ電子タバコカートリッジを差し込んで加熱することにより喫煙をする物品が開示されている。（特許文献２）
【先行技術文献】
【特許文献】
【０００３】
特表２０１０－５２０７６４号公報
特表２０１５－５１９９１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電子タバコカートリッジを電子タバコ本体に挿入する際や、喫煙を終了して電子タバコ本体から電子タバコカートリッジを取り出すときなどのユーザーのハンドリング時に、充填物が電子タバコカートリッジから脱落したり、充填物の一部が落下したりすることがある。これによって、電子タバコ本体の内部を汚したり、ひいては電子タバコ本体の不具合となることがある。
【０００５】
そこで、本発明の目的は、電子タバコ用充填物が、ユーザーのハンドリングの際に、使用前および使用後の電子タバコカートリッジから、前記充填物が脱落したり、落下したりすることを防止する効果のある電子タバコ用充填物を提供することにある。
【課題を解決するための手段】
【０００６】
かかる課題を解決するために、本発明は、非タバコ植物を用いた電子タバコ用充填物であって、前記電子タバコ用充填物はエアロゾルフォーマおよび微結晶セルロースを含有する。
【０００７】
好ましい態様によれば、前記電子タバコ用充填物の形状が棒状、短冊状である。
【０００８】
好ましい態様によれば、前記電子タバコ用充填物の形状が長さ１０ｍｍ以上～２０ｍｍ以下、幅１.１ｍｍ～２.０ｍｍ以下、厚さ０.１ｍｍ以上～０.５ｍｍ以下の棒状、短冊状形状である。
【０００９】
好ましい態様によれば、
非タバコ植物組成物を成形して得た電子タバコ用充填物であって、
前記非タバコ植物組成物の乾燥前における長さをＬ０、
１０５℃、１０分間にて乾燥させた場合における長さをＬ１０、
と定義した場合に、
非タバコ植物組成物の長さ変化率Ｌａ（％）を、
Ｌａ（％）＝（Ｌ０－Ｌ１０）／Ｌ０×１００
としたときに、
前記変化率Ｌａ（％）が９２．８％以上である。
【００１０】
好ましい態様によれば、
非タバコ植物組成物を成形して得た電子タバコ用充填物であって、
前記非タバコ植物組成物の乾燥前における長さをＬ０、
１０５℃、１５分間にて乾燥させた場合における長さをＬ１５、
と定義した場合に、
非タバコ植物組成物の長さ変化率Ｌｂ（％）を、
Ｌｂ（％）＝（Ｌ０－Ｌ１５）／Ｌ０×１００
としたときに、
前記変化率Ｌｂ（％）が９１．９％以上である。
（【００１１】以降は省略されています）
