公開番号2025161883
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2025135416,2022564792
出願日2025-08-15,2021-03-23
発明の名称吸引装置、制御方法、及びプログラム
出願人日本たばこ産業株式会社
代理人個人,個人,個人
主分類A24F 40/50 20200101AFI20251017BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】ユーザ体験の質をより向上させることが可能な仕組みを提供する。
【解決手段】電源部と、開口から内部空間に挿入された、エアロゾル源を含む基材部と吸口部とを有するスティック型基材を、前記基材部の少なくとも一部が前記内部空間に収容され、前記吸口部の少なくとも一部が前記開口から突出した状態で保持する保持部と、前記保持部に保持された前記スティック型基材の前記基材部を加熱してエアロゾルを生成する加熱部と、前記加熱部の温度の目標値である目標温度の推移を規定する加熱プロファイルに基づいて前記電源部から前記加熱部への給電を制御する制御部と、前記加熱プロファイルに基づいて前記加熱部への給電が制御される期間である加熱セッションにおいて、前記エアロゾルを吸引するよう促す情報を複数回通知する通知部と、を備える吸引装置。
【選択図】図1
特許請求の範囲【請求項１】
電力を蓄積及び供給する電源部と、
内部空間及び前記内部空間を外部に連通する開口を有し、前記開口から前記内部空間に挿入された、エアロゾル源を含む基材部と吸口部とを有するスティック型基材を、前記基材部の少なくとも一部が前記内部空間に収容され、前記吸口部の少なくとも一部が前記開口から突出した状態で保持する保持部と、
前記保持部に保持された前記スティック型基材の前記基材部を加熱してエアロゾルを生成する加熱部と、
前記加熱部の温度の目標値である目標温度の推移を規定する加熱プロファイルに基づいて前記電源部から前記加熱部への給電を制御する制御部と、
前記加熱プロファイルに基づいて前記加熱部への給電が制御される期間である加熱セッションにおいて、前記エアロゾルを吸引するよう促す情報を複数回通知する通知部と、
を備える吸引装置。
続きを表示（約 1,100 文字）【請求項２】
前記加熱プロファイルは、
前記加熱部の温度が初期温度から上昇する期間である初期昇温期間、
前記初期昇温期間の後に前記加熱部の温度が低下する期間である途中降温期間、及び
前記途中降温期間の後に前記加熱部の温度が上昇する期間である再昇温期間を含み、
前記通知部は、前記初期昇温期間、前記途中降温期間、及び前記再昇温期間の少なくとも一期間において、前記エアロゾルを吸引するよう促す情報を通知する、
請求項１に記載の吸引装置。
【請求項３】
前記通知部は、前記加熱部の温度がピークをとるタイミングで、前記エアロゾルを吸引するよう促す情報を通知する、
請求項１又は２に記載の吸引装置。
【請求項４】
前記通知部は、前記加熱部の温度が所定温度まで上昇したタイミングで、前記エアロゾルを吸引するよう促す情報を通知する、
請求項１乃至３のいずれか一項に記載の吸引装置。
【請求項５】
前記所定温度は前記目標温度に基づいて設定され、前記所定温度は前記目標温度の推移に応じて推移する、
請求項４に記載の吸引装置。
【請求項６】
前記通知部は、前記加熱部の温度の上昇が止まったタイミングで、前記エアロゾルを吸引するよう促す情報を通知する、
請求項１乃至５のいずれか一項に記載の吸引装置。
【請求項７】
前記通知部は、前記加熱セッションが開始されてから所定時間が経過したタイミングで、前記エアロゾルを吸引するよう促す情報を通知する、
請求項１乃至６のいずれか一項に記載の吸引装置。
【請求項８】
前記制御部は、複数の使用可能な前記加熱プロファイルから使用する前記加熱プロファイルを切り替え可能であり、
前記通知部は、使用される前記加熱プロファイルによって異なるタイミングで、前記エアロゾルを吸引するよう促す情報を通知する、
請求項１乃至７のいずれか一項に記載の吸引装置。
【請求項９】
前記通知部は、前記タイミングよりも所定時間前のタイミングで、前記エアロゾルを吸引するよう促す情報を通知する、
請求項３乃至７のいずれか一項に記載の吸引装置。
【請求項１０】
前記通知部は、前記タイミングより前から前記タイミングにかけて、パフに適したタイミングが到来することを示す情報を通知する、
請求項３乃至７のいずれか一項に記載の吸引装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、吸引装置、制御方法、及びプログラムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
電子タバコ及びネブライザ等の、ユーザに吸引される物質を生成する吸引装置が広く普及している。例えば、吸引装置は、エアロゾルを生成するためのエアロゾル源、及び生成されたエアロゾルに香味成分を付与するための香味源等を含む基材を用いて、香味成分が付与されたエアロゾルを生成する。ユーザは、吸引装置により生成された、香味成分が付与されたエアロゾルを吸引することで、香味を味わうことができる。
【０００３】
典型的には、吸引装置は、基材を加熱することでエアロゾルを生成する。ユーザ体験の質は、基材を加熱する温度に大きく影響を受けるため、適切な温度制御を実現するための技術開発が行われている。例えば、下記特許文献１では、ヒータの温度を上昇させ、次に低下させ、その後再度上昇させる、３段階で温度制御する技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特許第６１２５００８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、単に３段階の温度制御を行うだけで、十分な質のユーザ体験を提供できるとは限らない。
【０００６】
そこで、本発明は、上記問題に鑑みてなされたものであり、本発明の目的とするところは、ユーザ体験の質をより向上させることが可能な仕組みを提供することにある。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本発明のある観点によれば、電力を蓄積及び供給する電源部と、エアロゾル源を含む基材を加熱してエアロゾルを生成する加熱部と、加熱条件に基づいて前記電源部から前記加熱部への給電を制御する制御部と、前記加熱条件に基づいて前記加熱部への給電が制御される期間において、前記エアロゾルを吸引するよう促す情報を複数回通知する通知部と、を備える吸引装置が提供される。
【０００８】

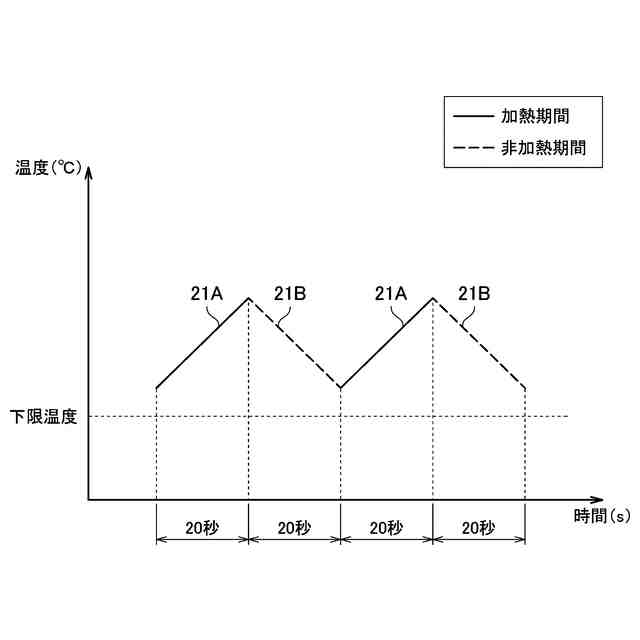

前記加熱条件は、前記基材を加熱する期間である加熱期間と前記基材を加熱しない期間である非加熱期間とを規定する情報を含み、前記制御部は、前記加熱期間と前記非加熱期間とを交互に切り替えながら前記加熱部への給電を制御し、前記通知部は、前記加熱期間及び前記非加熱期間が設定される期間に含まれるタイミングで、前記エアロゾルを吸引するよう促す情報を通知しもよい。
【０００９】
前記通知部は、前記加熱期間に含まれるタイミングで、前記エアロゾルを吸引するよう促す情報を通知してもよい。
【００１０】
前記通知部は、前記非加熱期間から前記加熱期間に切り替えたタイミングから所定時間後のタイミングで、前記エアロゾルを吸引するよう促す情報を通知してもよい。
（【００１１】以降は省略されています）
