公開番号2025138828
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2025112783,2025017583
出願日2025-07-03,2021-12-10
発明の名称エアロゾル生成装置の電源ユニット
出願人日本たばこ産業株式会社
代理人弁理士法人航栄事務所
主分類A24F 40/50 20200101AFI20250917BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】省電力化と安定した動作を実現可能なエアロゾル生成装置を提供すること。
【解決手段】香味が付加されたエアロゾルを発生させるエアロゾル生成装置の電源ユニットであって、香味源を加熱する加熱部と、前記加熱部へ電力を供給可能な電源と、前記加熱部と接する又は近接する、又は前記加熱部そのものを用いた温度センサと、電源端子が前記電源と接続し、非反転入力端子又は反転入力端子が前記温度センサと接続するオペアンプと、前記電源と前記電源端子の間の電気的な接続を開閉可能なスイッチと、ユーザが操作可能な操作部と、前記操作部に対する操作に基づき、前記スイッチの開閉を制御可能に構成されるコントローラと、を備える、エアロゾル生成装置の電源ユニット。
【選択図】図12
特許請求の範囲【請求項１】
香味が付加されたエアロゾルを発生させるエアロゾル生成装置の電源ユニットであって、
香味源を加熱する加熱部と、
前記加熱部へ電力を供給可能な電源と、
前記加熱部と接する又は近接する、又は前記加熱部そのものを用いた温度センサと、
電源端子が前記電源と接続し、非反転入力端子又は反転入力端子が前記温度センサと接続するオペアンプと、
前記電源と前記電源端子の間の電気的な接続を開閉可能なスイッチと、
ユーザが操作可能な操作部と、
前記操作部に対する操作に基づき、前記スイッチの開閉を制御可能に構成されるコントローラと、を備える、
エアロゾル生成装置の電源ユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、エアロゾル生成装置の電源ユニットに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、給電装置と発熱素子とコントローラとを備える電子タバコ温度制御システムが記載されている。
【０００３】
特許文献２には、加熱器に結合され、加熱器をある温度まで加熱するように構成される、コントローラと、加熱された空気および気化された物質を送達するように構成されるマウスピースと、を備える気化器が記載されている。
【０００４】
特許文献３には、噴霧器と、マイクロコントローラと、マイクロコントローラおよび噴霧器に電気的に接続された電源と、マイクロコントローラに電気的に接続された質量空気流量センサと、を備える電子タバコが記載されている。
【先行技術文献】
【特許文献】
【０００５】
日本国特許第６６６７６９０号
日本国特表２０１９－５２３０３７号公報
日本国特開２０１９－７１８９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の目的は、省電力化と安定した動作を実現可能なエアロゾル生成装置を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の一態様のエアロゾル生成装置の電源ユニットは、香味が付加されたエアロゾルを発生させるエアロゾル生成装置の電源ユニットであって、香味源を加熱する加熱部と、前記加熱部へ電力を供給可能な電源と、前記加熱部と接する又は近接する、又は前記加熱部そのものを用いた温度センサと、電源端子が前記電源と接続し、非反転入力端子又は反転入力端子が前記温度センサと接続するオペアンプと、前記電源と前記電源端子の間の電気的な接続を開閉可能なスイッチと、ユーザが操作可能な操作部と、前記操作部に対する操作に基づき、前記スイッチの開閉を制御可能に構成されるコントローラと、を備える、ものである。
【発明の効果】
【０００８】
本発明によれば、省電力化と安定した動作を実現可能となる。
【図面の簡単な説明】
【０００９】

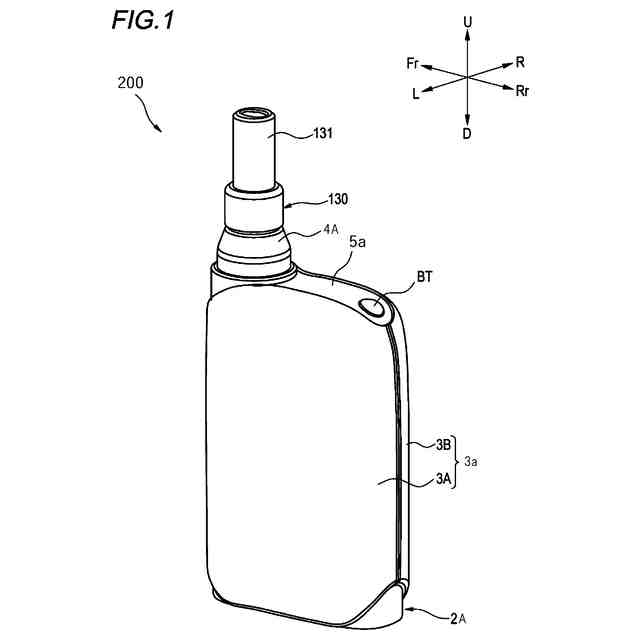

エアロゾル生成装置２００の斜視図である。

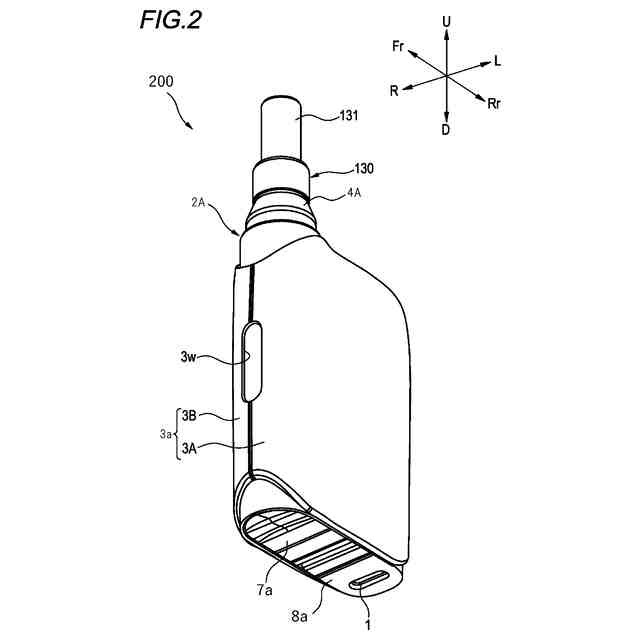

エアロゾル生成装置２００の他の斜視図である。

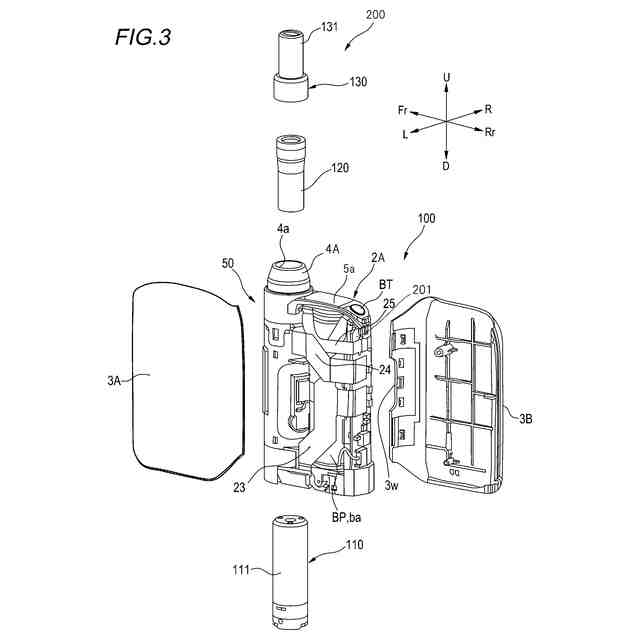

エアロゾル生成装置２００の分解斜視図である。

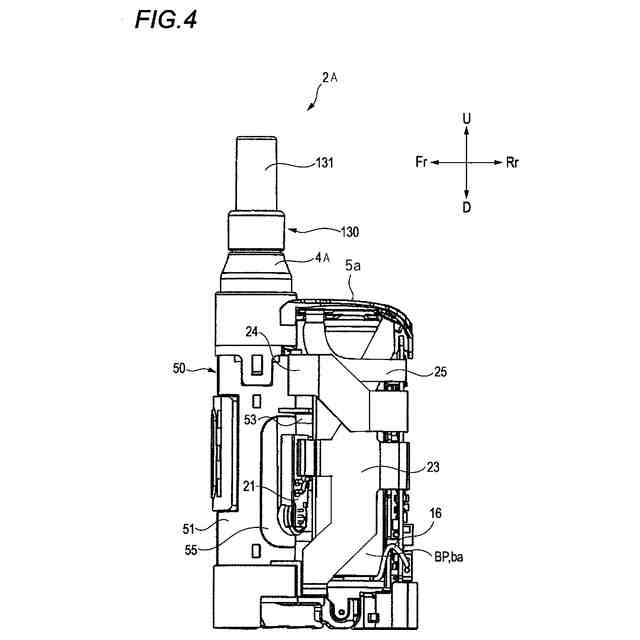

内部ユニット２Ａの左側面図である。

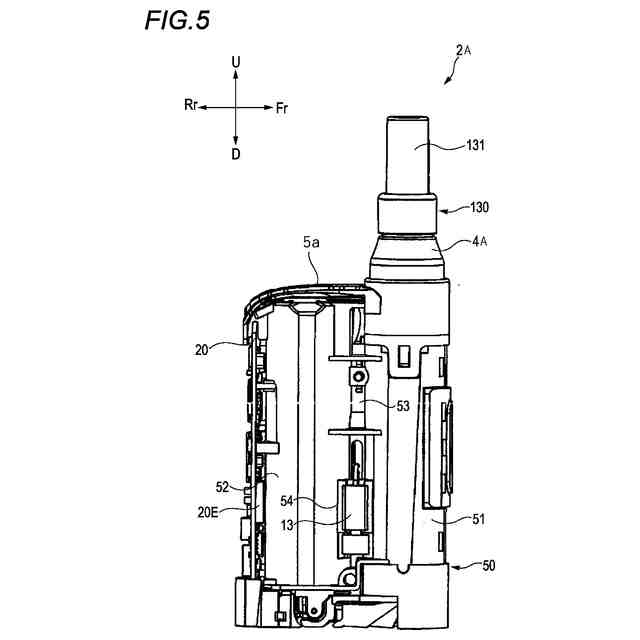

内部ユニット２Ａの右側面図である。

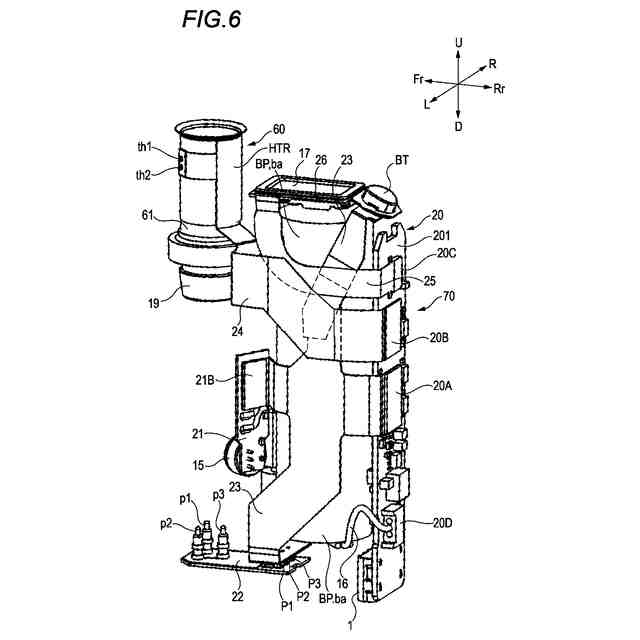

内部ユニット２Ａの加熱部６０及び回路部７０の構成を示す斜視図である。

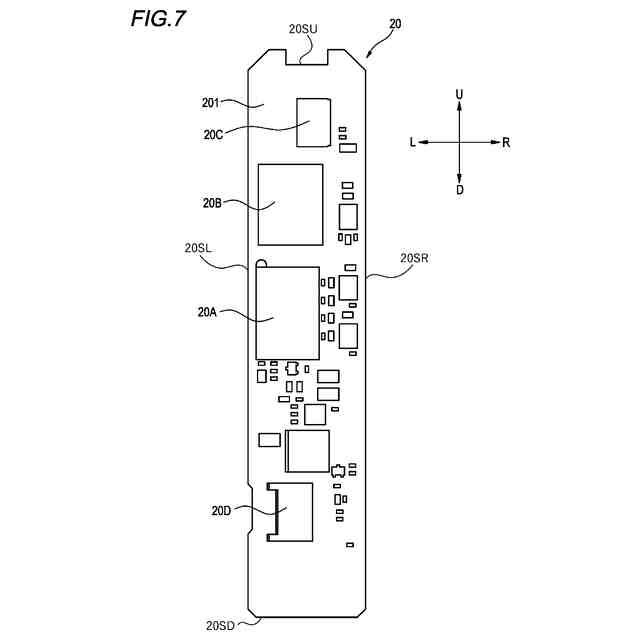

メイン基板２０の表面２０１を示す図である。

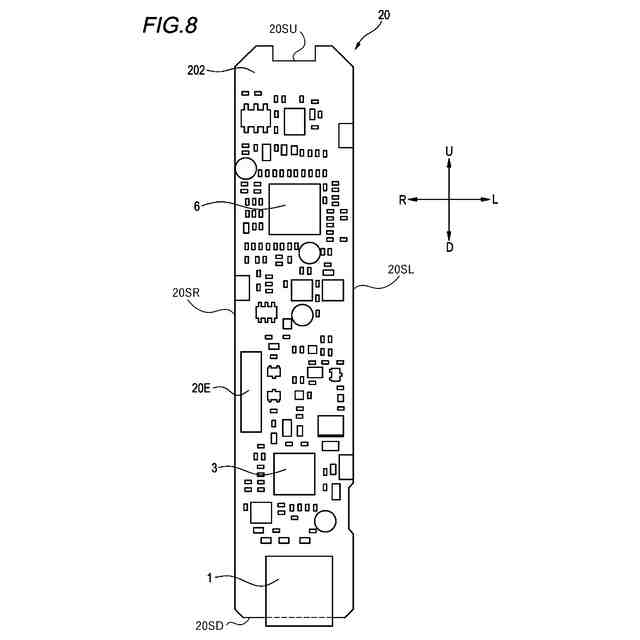

メイン基板２０の裏面２０２を示す図である。

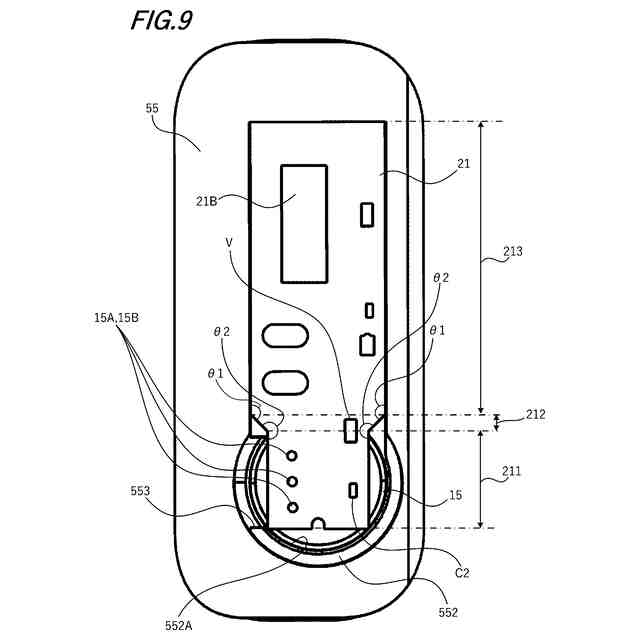

パフセンサ基板２１の素子搭載面に垂直な方向（換言すると、パフセンサ基板２１の厚み方向）に見た平面図である。
図９に示すパフセンサ基板２１とセンサ保持部５５と吸引センサ１５の分解斜視図である。
センサ保持部５５を除いたシャーシ５０の斜視図である。
メイン基板２０に設けられた回路の概略構成を示す図である。
加熱モードの動作にかかわる電子部品を図１２に示す回路から抽出して示した回路図である。
シートヒータＨＴＲ及びリキッドヒータの加熱制御と、振動モータ１３の駆動制御と、ＬＥＤ２１Ｄの駆動制御とに関わる電子部品を図１２に示す回路から抽出して示した回路図である。
ＦＦ９を省略した場合の図１３に対応する回路図である。
ＦＦ９とＡＮＤゲート１０を省略した場合の図１３に対応する回路図である。
図６に示した加熱部６０及び流路形成体１９の分解斜視図である。
図１７に示すヒータＦＰＣ２４の展開図である。
ＭＣＵ６の再起動にかかわる電子部品を図１２に示す回路から抽出して示した回路図である。
図１９に示す再起動回路ＲＢＴの変形例を示す図である。
【発明を実施するための形態】
【００１０】
以下、本発明の一実施形態であるエアロゾル生成装置の電源ユニットについて説明する。先ず、本実施形態の電源ユニットを備えるエアロゾル生成装置について、図１～図８を参照しながら説明する。
（【００１１】以降は省略されています）
