特許ウォッチ

公開番号2025064219
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023173799
出願日2023-10-05
発明の名称携帯用灰皿
出願人株式会社ルック
代理人個人
主分類A24F 19/00 20060101AFI20250410BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】レギュラーサイズの煙草とスリムサイズの煙草とを共に速やかに消火することができる消火部と、この消火部に詰まった灰を掃除できる掃除具を備えた携帯用灰皿を提供する。
【解決手段】全体が互いに重ね合わされたところの外側を構成する軟質の合成樹脂製シートと内側を構成する軟質の金属製フィルムから成り、煙草の吸殻を収容する収容部と、この収容部の開口部を開閉可能な蓋部と、筒状を呈し、前記収容部内に設けられ、前記蓋部を開いて前記収容部に挿入された煙草の先端部を収容して消火する消火部と、を備え、前記消火部は、レギュラーサイズの煙草の先端側を収容消火する第1消火部と、この第1消火部に連通して設けられたスリムサイズの煙草の先端側を収容消火する前記第1消火部よりも小径の第2消火部とで構成すると共に、前記消火部の掃除具を備えている。

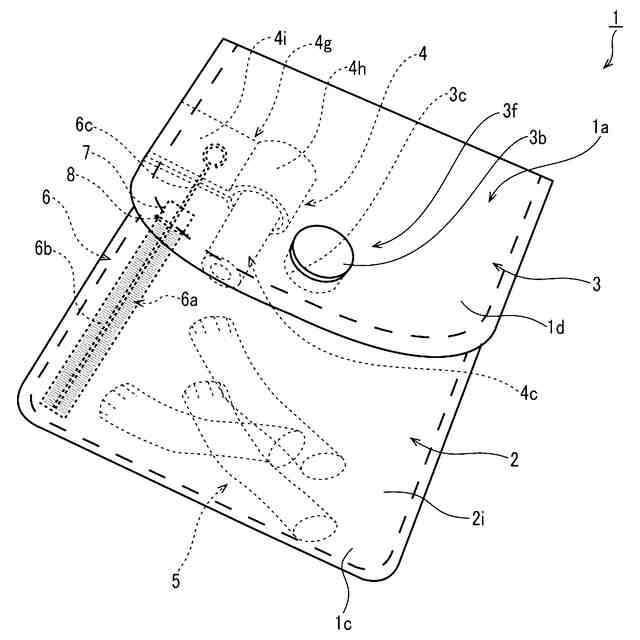

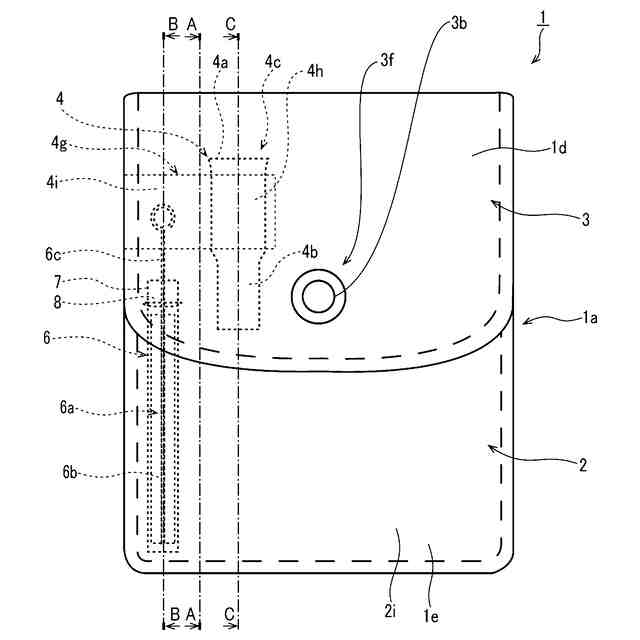

【選択図】図1
特許請求の範囲【請求項１】
全体が互いに重ね合わされたところの外側を構成する軟質の合成樹脂製シートと内側を構成する軟質の金属製フィルムから成り、煙草の吸殻を収容する収容部と、この収容部の開口部を開閉可能な蓋部と、筒状を呈し、前記収容部内に設けられ、前記蓋部を開いて前記収容部に挿入された煙草の先端部を収容して消火する消火部と、を備え、前記消火部は、レギュラーサイズの煙草の先端側を収容消火する第１消火部と、この第１消火部に連通して設けられたスリムサイズの煙草の先端側を収容消火する前記第１消火部よりも小径の第２消火部とで構成すると共に、前記消火部の掃除具を備えていることを特徴とする、携帯用灰皿。
続きを表示（約 670 文字）【請求項２】

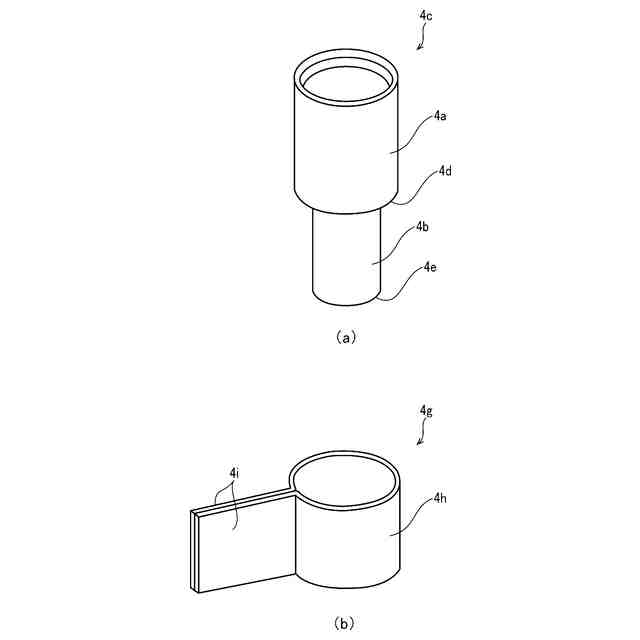

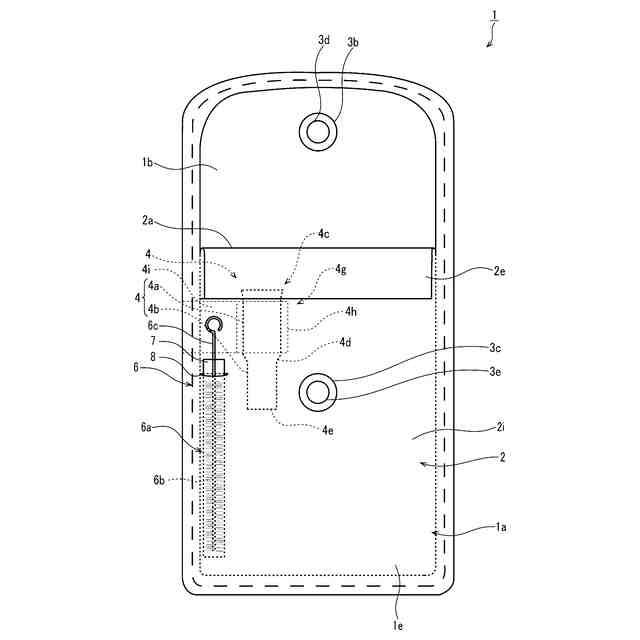

前記消火部は、その内径を軸方向に二段階に変化させた第１消火部と第２消火部を有する金属製パイプ部材から成り、ベルト部材を介して前記収容部内に取り付けられていることを特徴とする、請求項１に記載の携帯用灰皿。
【請求項３】

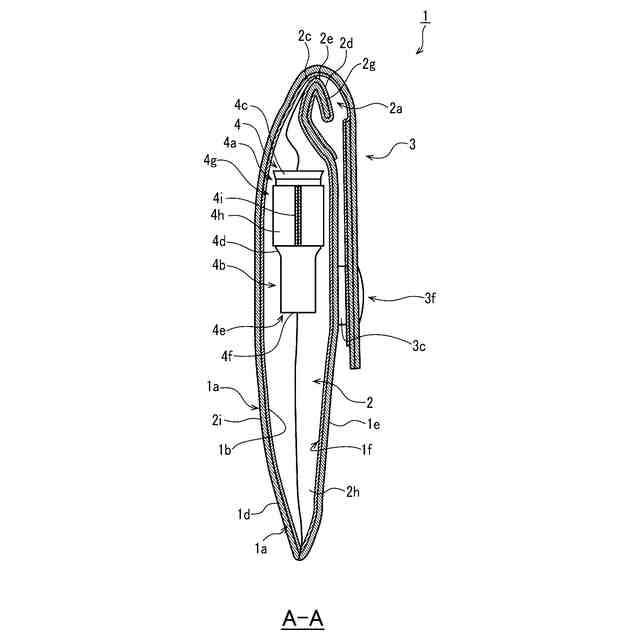

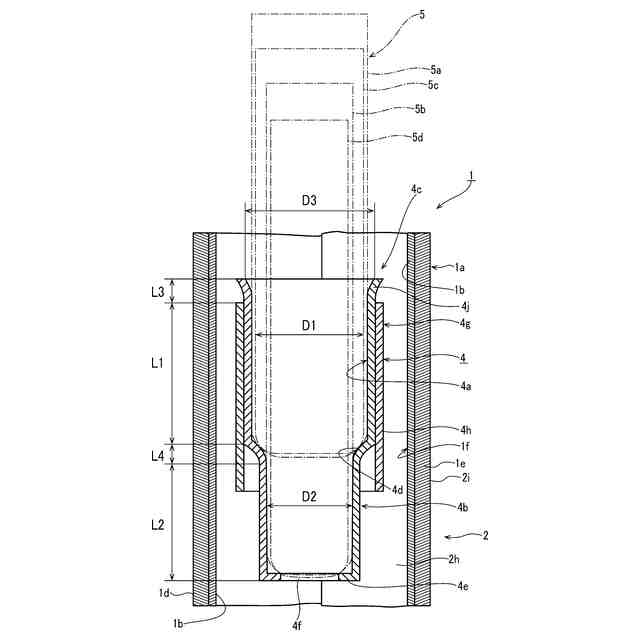

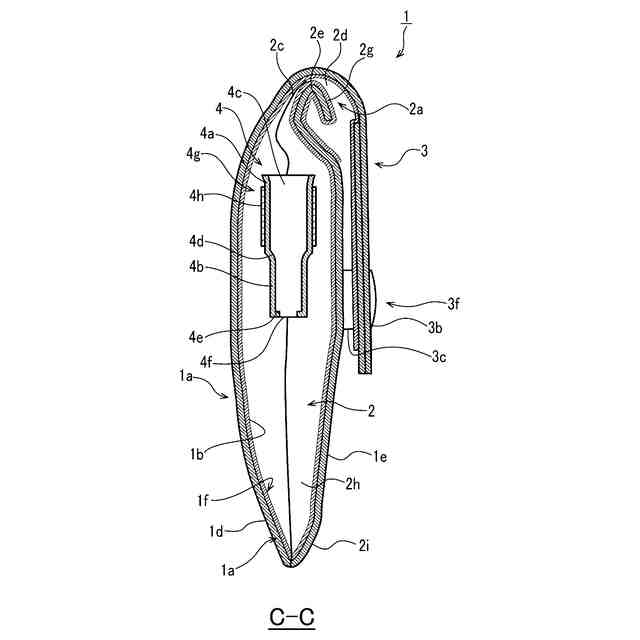

前記第１消火部と前記第２消火部の間にはレギュラーサイズの煙草の先端に突き当たる第１突き当て部を有し、前記第２消火部にはスリムサイズの煙草の先端に突き当たる第２突き当て部を有することを特徴とする、請求項２に記載の携帯用灰皿。
【請求項４】
前記第１突き当て部が、滑らかな曲面に形成されていることを特徴とする、請求項３に記載の携帯用灰皿。
【請求項５】
前記第２突き当て部には、挿入されたスリムサイズの煙草の灰を収容部内へ落下させる排出孔が設けられていることを特徴とする、請求項３に記載の携帯用灰皿。
【請求項６】

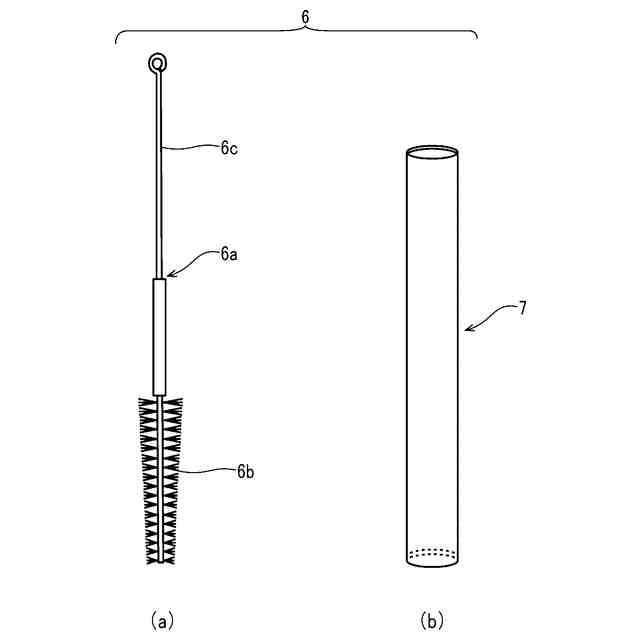

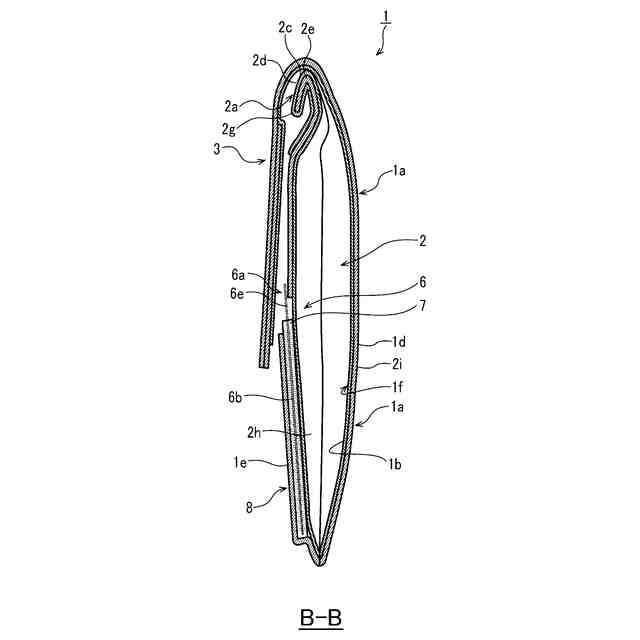

前記掃除具は、ブラシ部と柄部を有するブラシ部材と、このブラシ部材を収容する収容パイプから成り、前記収容パイプを介して前記収容部に設けた収容孔へ着脱可能に設置されることを特徴とする、請求項１に記載の携帯用灰皿。
【請求項７】
前記金属製パイプ部材は、前記収容部内部に貼着されていることを特徴とする、請求項２に記載の携帯用灰皿。
【請求項８】
前記収容部の前記開口部には、前記金属性フィルムを当該開口部の縁部で折り返して成る折り返し部が設けられていることを特徴とする、請求項１に記載の携帯用灰皿。

発明の詳細な説明【技術分野】
【０００１】
本発明は、喫煙時には灰皿として利用でき、喫煙後は火のついたタバコの火を消すことができ、その上、その後灰や吸殻を内部に収容させた状態で携帯できる携帯用灰皿に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
嫌煙傾向の高まりに伴って喫煙が禁止される場所が増加し、公園や商業施設に設けられる固定の灰皿の数が減少している。このため、喫煙者は、各自がそれぞれポケットやバッグに入れて携帯用灰皿を携帯する必要性が高まっている。
【０００３】
下記特許文献１には、収容部の内側に設けられた消火部で消火した煙草の吸殻を収容部に収容する携帯用灰皿が開示されている。消火部は、収容部と同じ材料（アルミニウムシート）を両面に貼付した樹脂シートを用いて折り畳み式の袋状に形成されている。
【０００４】
下記特許文献２には、収容部の開口部にワンタッチ式の開口金具を設けた携帯用灰皿において、収容部の内側に設けられた消火部で消火した煙草の吸殻を収容部に収容する携帯用灰皿が開示されている。消火部は、レギュラーサイズの煙草とほぼ同径の内径を持つ消火用筒状具となっている。
【先行技術文献】
【特許文献】
【０００５】
特開２００５－８７１０３号公報
登録実用新案第３０９３６０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
近年、直径が７ｍｍと８ｍｍのレギュラーサイズと言われる煙草に対して、直径が６ｍｍと５ｍｍのスリムサイズと言われる煙草を喫煙する人が増えている。スリムサイズの煙草はレギュラーサイズの煙草に比較して直径が小さいため、上記した公知のレギュラーサイズの煙草用に設計された消火部では消火するまでに時間を要する上に、消火をし損なう虞もあった。
【０００７】
本発明は、このような問題点を解決するためになされたものであり、その目的とするところは、レギュラーサイズの煙草とスリムサイズの煙草とを共に速やかに消火することができる消火部と、この消火部に詰まった灰を掃除できる掃除具を備えた携帯用灰皿を提供することを目的としている。
【課題を解決するための手段】
【０００８】
上述した目的を達成するため、請求項１に記載された本発明の携帯用灰皿は、全体が互いに重ね合わされたところの外側を構成する軟質の合成樹脂製シートと内側を構成する軟質の金属製フィルムから成り、煙草の吸殻を収容する収容部と、この収容部の開口部を開閉可能な蓋部と、筒状を呈し、前記収容部内に設けられ、前記蓋部を開いて前記収容部に挿入された煙草の先端部を収容して消火する消火部と、を備え、前記消火部は、レギュラーサイズの煙草の先端側を収容消火する第１消火部と、この第１消火部に連通して設けられたスリムサイズの煙草の先端側を収容消火する前記第１消火部よりも小径の第２消火部とで構成すると共に、前記消火部の掃除具を備えているこを特徴とする。
【０００９】
請求項２に記載の本発明に係る携帯用灰皿は、前記消火部が、その内径を軸方向に二段階に変化させた第１消火部と第２消火部を有する金属製パイプ部材から成り、ベルト部材を介して前記収容部内に取り付けられていることを特徴とする。
【００１０】
請求項３に記載された本発明の携帯用灰皿は、前記第１消火部と前記第２消火部の間にレギュラーサイズの煙草の先端に突き当たる第１突き当て部を有し、前記第２消火部にはスリムサイズの煙草の先端に突き当たる第２突き当て部を有することを特徴とする。
（【００１１】以降は省略されています）
