公開番号2025137518
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2025106467,2025513471
出願日2025-06-24,2024-06-17
発明の名称ガスバリア積層体、並びにこれを用いた包装材及び真空断熱材
出願人TOPPANホールディングス株式会社
代理人個人,個人,個人
主分類B32B 27/30 20060101AFI20250911BHJP(積層体)
要約【課題】ポリオレフィン系基材層を備え、折り曲げ後であってもガスバリア性に優れるガスバリア積層体を提供すること。
【解決手段】本開示に係るガスバリア積層体は、ポリオレフィン系基材層と、第1のポリビニルアルコール系樹脂層と、蒸着層と、第2のポリビニルアルコール系樹脂層と、をこの順序で備える積層構造を有し、蒸着層が、第1のポリビニルアルコール系樹脂層及び第2のポリビニルアルコール系樹脂層と直接接しており、第2のポリビニルアルコール系樹脂層の断面におけるナノインデンターによる押し込み硬度が、0.5GPa以下である。
【選択図】図1
特許請求の範囲【請求項１】
ポリオレフィン系基材層と、
第１のポリビニルアルコール系樹脂層と、
蒸着層と、
第２のポリビニルアルコール系樹脂層と、
をこの順序で備える積層構造を有し、
前記蒸着層が、前記第１のポリビニルアルコール系樹脂層及び前記第２のポリビニルアルコール系樹脂層と直接接しており、
前記第２のポリビニルアルコール系樹脂層の断面におけるナノインデンターによる押し込み硬度が、０．５ＧＰａ以下である、ガスバリア積層体。
続きを表示（約 640 文字）【請求項２】
前記第１のポリビニルアルコール系樹脂層の断面におけるナノインデンターによる押し込み硬度（Ｓ１）に対する前記第２のポリビニルアルコール系樹脂層の断面におけるナノインデンターによる押し込み硬度（Ｓ２）の比率（Ｓ２／Ｓ１）が、３～１０である、請求項１に記載のガスバリア積層体。
【請求項３】
前記第１のポリビニルアルコール系樹脂層の厚さが、０．５～２．５μｍである、請求項１に記載のガスバリア積層体。
【請求項４】
前記第２のポリビニルアルコール系樹脂層が、Ｓｉを含む、請求項１に記載のガスバリア積層体。
【請求項５】
前記第２のポリビニルアルコール系樹脂層が、シランカップリング剤を含む、請求項１に記載のガスバリア積層体。
【請求項６】
前記蒸着層が、アルミニウム又は酸化ケイ素を含む、請求項１に記載のガスバリア積層体。
【請求項７】
前記ポリオレフィン系基材層と前記第１のポリビニルアルコール系樹脂層とが共押出層である、請求項１に記載のガスバリア積層体。
【請求項８】
請求項１～７のいずれか一項に記載のガスバリア積層体を備える、包装材。
【請求項９】
真空処理が施される包装体に用いられる、請求項８に記載の包装材。
【請求項１０】
冷凍処理が施される包装体に用いられる、請求項８に記載の包装材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、ガスバリア積層体、並びにこれを用いた包装材及び真空断熱材に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
プラスチックフィルム基材と、蒸着層とを組み合わせたガスバリア積層体は、水蒸気や酸素等の各種ガスの遮断を必要とする物品の包装材として広く利用されている。ガスバリア積層体は、ガスバリア性の低下防止やバリア性のさらなる向上を目的として種々の改良が検討されている。例えば、特許文献１には、ポリエチレンナフタレート層を有する基材、アクリルポリオールとイソシアネート系化合物とを含む組成物からなる層、及び無機薄膜層をこの順に有することを特徴とするガスバリア性積層体が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－４９２６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、近年、海洋プラスチックごみ問題等に端を発する環境意識の高まりから、プラスチック材料の分別回収と再資源化の更なる高効率化が求められるようになってきている。すなわち、従来、様々な異種材料を組み合わせることで高性能化を図ってきた包装材においても、モノマテリアル化が求められるようになってきた。
【０００５】
本発明者は、リサイクル性に優れる材料としてポリオレフィン系樹脂を選択した。しかしながら、ポリオレフィン系樹脂を用いてモノマテリアル化を実現しようとすると、折り曲げ後のバリア性について改善の余地があることが本発明者の検討により明らかとなった。
【０００６】
本開示は、ポリオレフィン系基材層を備え、折り曲げ後であってもガスバリア性に優れるガスバリア積層体を提供する。本開示は、このガスバリア積層体を用いた包装材及び真空断熱材を提供する。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本開示は、以下のガスバリア積層体、包装材及び真空断熱材を提供する。
［１］ポリオレフィン系基材層と、
第１のポリビニルアルコール系樹脂層と、
蒸着層と、
第２のポリビニルアルコール系樹脂層と、
をこの順序で備える積層構造を有し、
上記蒸着層が、上記第１のポリビニルアルコール系樹脂層及び上記第２のポリビニルアルコール系樹脂層と直接接しており、
上記第２のポリビニルアルコール系樹脂層の断面におけるナノインデンターによる押し込み硬度が、０．５ＧＰａ以下である、ガスバリア積層体。
［２］上記第１のポリビニルアルコール系樹脂層の断面におけるナノインデンターによる押し込み硬度（Ｓ１）に対する上記第２のポリビニルアルコール系樹脂層の断面におけるナノインデンターによる押し込み硬度（Ｓ２）の比率（Ｓ２／Ｓ１）が、３～１０である、［１］に記載のガスバリア積層体。
［３］上記第１のポリビニルアルコール系樹脂層の厚さが、０．５～２．５μｍである、［１］又は［２］に記載のガスバリア積層体。
［４］上記第２のポリビニルアルコール系樹脂層が、Ｓｉを含む、［１］～［３］のいずれかに記載のガスバリア積層体。
［５］上記第２のポリビニルアルコール系樹脂層が、シランカップリング剤を含む、［１］～［４］のいずれかに記載のガスバリア積層体。
［６］上記蒸着層が、アルミニウム又は酸化ケイ素を含む、［１］～［５］のいずれかに記載のガスバリア積層体。
［７］上記ポリオレフィン系基材層と第１のポリビニルアルコール系樹脂層とが共押出層である、［１］～［６］のいずれかに記載のガスバリア積層体。
［８］［１］～［７］のいずれか一項に記載のガスバリア積層体を備える、包装材。
［９］真空処理が施される包装体に用いられる、［８］に記載の包装材。
［１０］冷凍処理が施される包装体に用いられる、［８］に記載の包装材。
［１１］［８］に記載の包装材を備える、真空断熱材。
【発明の効果】
【０００８】
本開示によれば、ポリオレフィン系基材層を備え、折り曲げ後であってもガスバリア性に優れるガスバリア積層体が提供される。本開示によれば、このガスバリア積層体を用いた包装材及び真空断熱材が提供される。
【図面の簡単な説明】
【０００９】

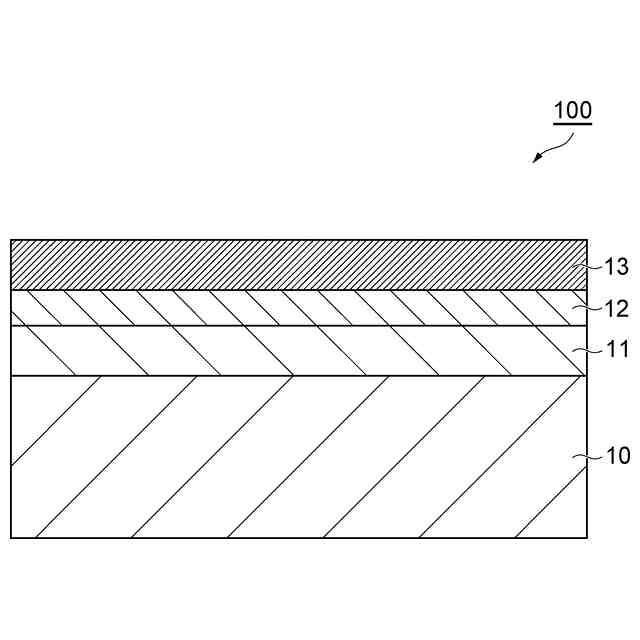

図１は、一実施形態に係るガスバリア積層体を示す模式断面図である。
図２は、一実施形態に係る包装材を示す模式断面図である。

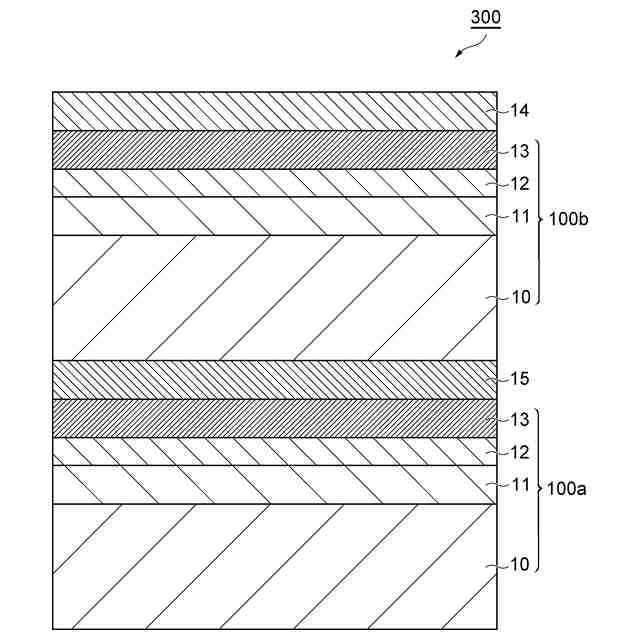

図３は、一実施形態に係る包装材を示す模式断面図である。
【発明を実施するための形態】
【００１０】
以下、場合により図面を参照しながら、本開示の実施形態について詳細に説明する。ただし、本開示は以下の実施形態に限定されるものではない。
（【００１１】以降は省略されています）
