公開番号2025137061
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024036042
出願日2024-03-08
発明の名称印刷装置及び印刷方法
出願人セイコーエプソン株式会社
代理人個人
主分類B41J 2/01 20060101AFI20250911BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】画像の印刷の品質を向上する。
【解決手段】第1のヘッドについての第2の方向の第1の位置にあるオーバーラップ区間に属する混合区間と、第2のヘッドについての第1の位置にあるオーバーラップ区間に属する混合区間は、第2の方向の位置が異なるように、第1の順序で並んでおり、第1のヘッドについての第2の方向の第2の位置にあるオーバーラップ区間に属する混合区間と、第2のヘッドについての第2の位置にあるオーバーラップ区間に属する混合区間は、第2の方向の位置が異なるように、第1の順序と対称な第2の順序で並んでいる。
【選択図】図5
特許請求の範囲【請求項１】
複数種類の液体を吐出可能なヘッドユニットと、
前記ヘッドユニットからの前記液体の吐出を制御する制御部と、
を有し、
前記ヘッドユニットは、
第１の液体を吐出可能なノズルから構成されるノズル列を有するチップを３個以上備えた第１のヘッドと、
第２の液体を吐出可能なノズルから構成されるノズル列を有するチップを３個以上備えた第２のヘッドと、
を少なくとも有し、
前記第１のヘッドと前記第２のヘッドは、第１の方向に間隔を開けて並んでおり、
前記第１のヘッドの前記３個以上のチップの前記第１のヘッドにおける配置と、前記第２のヘッドの前記３個以上のチップの前記第２のヘッドにおける配置は共通しており、
前記３個以上のチップは、隣り合うチップ同士が前記第１の方向から見てオーバーラップ区間を有するように、第２の方向に千鳥状に並んでおり、前記第２の方向は、前記第１の方向と交差する方向であり、
前記第１のヘッドにおける前記オーバーラップ区間と、前記第２のヘッドにおける前記オーバーラップ区間は、前記第１の方向から見て重複しており、
前記制御部は、前記オーバーラップ区間のそれぞれが、隣り合う２個の前記チップの両方から前記液体が吐出される混合区間と、片方の前記チップだけから前記液体が吐出される非混合区間とを有するように、前記液体の吐出を制御し、
前記第１のヘッドについての前記第２の方向の第１の位置にある前記オーバーラップ区間に属する前記混合区間と、前記第２のヘッドについての前記第１の位置にある前記オーバーラップ区間に属する前記混合区間は、前記第２の方向の位置が異なるように、第１の順序で並んでおり、
前記第１のヘッドについての前記第２の方向の第２の位置にある前記オーバーラップ区間に属する前記混合区間と、前記第２のヘッドについての前記第２の位置にある前記オーバーラップ区間に属する前記混合区間は、前記第２の方向の位置が異なるように、前記第１の順序と対称な第２の順序で並んでおり、
前記第１の位置と前記第２の位置は、前記第２の方向に連なる２つの前記オーバーラップ区間の前記第２の方向の位置である
印刷装置。
続きを表示（約 2,000 文字）【請求項２】
前記第１のヘッドと前記第２のヘッドは、それぞれ、前記チップを５個以上備え、
前記第１のヘッドについての前記第２の方向の第３の位置にある前記オーバーラップ区間に属する前記混合区間と、前記第２のヘッドについての前記第３の位置にある前記オーバーラップ区間に属する前記混合区間は、前記第２の方向の位置が異なるように、前記第１の順序で並んでおり、
前記第１のヘッドについての前記第２の方向の第４の位置にある前記オーバーラップ区間に属する前記混合区間と、前記第２のヘッドについての前記第４の位置にある前記オーバーラップ区間に属する前記混合区間は、前記第２の方向の位置が異なるように、前記第２の順序で並んでおり、
前記第１の位置と前記第２の位置と前記第３の位置と前記第４の位置は、前記第２の方向に連なる４つの前記オーバーラップ区間の前記第２の方向の位置であり、
前記第１の位置は、４つの前記オーバーラップ区間のうち、前記第２の方向に沿って数えて１番目の前記オーバーラップ区間の位置であり、
前記第２の位置は、４つの前記オーバーラップ区間のうち、前記第２の方向に沿って数えて２番目の前記オーバーラップ区間の位置であり、
前記第３の位置は、４つの前記オーバーラップ区間のうち、前記第２の方向に沿って数えて３番目の前記オーバーラップ区間の位置であり、
前記第４の位置は、４つの前記オーバーラップ区間のうち、前記第２の方向に沿って数えて４番目の前記オーバーラップ区間の位置である
請求項１に記載の印刷装置。
【請求項３】
前記第１の順序又は前記第２の順序で並び前記第２の方向において隣り合う２つの前記混合区間は、隙間なく隣り合い、
請求項１又は２に記載の印刷装置。
【請求項４】
前記ヘッドユニットは、第３の液体を吐出可能なノズルから構成されるノズル列を有するチップを３個以上備えた第３のヘッドをさらに有し、
前記第１のヘッドと前記第２のヘッドと前記第３のヘッドは、前記第１の方向に間隔を開けて並んでおり、
前記第１のヘッドの前記３個以上のチップの前記第１のヘッドにおける配置と、前記第２のヘッドの前記３個以上のチップの前記第２のヘッドにおける配置と、前記第３のヘッドの前記３個以上のチップの前記第３のヘッドにおける配置は共通しており、
前記第１のヘッドにおける前記オーバーラップ区間と、前記第２のヘッドにおける前記オーバーラップ区間と、前記第３のヘッドにおける前記オーバーラップ区間は、前記第１の方向から見て重複しており、
前記第１のヘッドについての前記第２の方向の前記第１の位置にある前記オーバーラップ区間に属する前記混合区間と、前記第２のヘッドについての前記第１の位置にある前記オーバーラップ区間に属する前記混合区間と、前記第３のヘッドについての前記第１の位置にある前記オーバーラップ区間に属する前記混合区間は、前記第２の方向の位置が異なるように、前記第１の順序で並んでおり、
前記第１のヘッドについての前記第２の方向の前記第２の位置にある前記オーバーラップ区間に属する前記混合区間と、前記第２のヘッドについての前記第２の位置にある前記オーバーラップ区間に属する前記混合区間と、前記第３のヘッドについての前記第２の位置にある前記オーバーラップ区間に属する前記混合区間は、前記第２の方向の位置が異なるように、前記第２の順序で並んでおり、
前記第１のヘッドと前記第２のヘッドと前記第３のヘッドのうち前記第１の方向において隣り合う２個のヘッドについての前記第１の順序又は前記第２の順序で並ぶ２つの前記混合区間が、前記第２の方向において隣り合う
請求項１に記載の印刷装置。
【請求項５】
請求項１に記載の前記印刷装置を用いて印刷されるパターンの印刷方法であって、
前記ヘッドが備える千鳥状に並んだ前記チップのうち、前記第１の方向における第１の位置に並ぶ前記チップの集合を第１のチップ群とし、前記第１の方向における第２の位置に並ぶ前記チップの集合を第２のチップ群として、
前記第１のチップ群の前記ノズルのうち、前記オーバーラップ区間以外の区間に属する前記ノズルと、前記混合区間に属する前記ノズルと、前記片方のチップにおける前記非混合区間に属する前記ノズルから、色インクを吐出する第１吐出ステップと、
前記第２のチップ群の前記ノズルのうち、前記オーバーラップ区間以外の区間に属する前記ノズルと、前記混合区間に属する前記ノズルと、前記片方のチップにおける前記非混合区間に属する前記ノズルから、前記色インクを吐出する第２吐出ステップと、
を備える、パターンの印刷方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、印刷装置及び印刷方法に関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
特許文献１は、同一色のインクを吐出する複数のチップが、千鳥状に、かつ、部分的にオーバーラップするように配置されたインクジェットヘッドを搭載するプリンターを開示している。特に、特許文献１には、同一のオーバーラップ領域（本開示における「オーバーラップ区間」に対応）において、各色の混合領域（本開示における「混合区間」に対応）の位置を、記録媒体の搬送方向から見て、ずらすことにより、バンディングを抑制する構成が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１５０８２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された構成では、色毎の混合領域の位置のずらし方は一定である。このような構成の場合、オーバーラップする２つのチップの双方から第１の色インクが吐出されるタイミングと、オーバーラップする別の２つのチップの片方から第２の色インクが吐出されるタイミングとの時間差が、オーバーラップ領域の位置によって異なってしまう。なお、ここでいう、オーバーラップ領域の位置とは、記録媒体の搬送方向から見た位置をいう。したがって、上述した文献では、第１の色インクと第２の色インクの着弾タイミングの差が、オーバーラップ領域の位置によって異なる。このため、一部のオーバーラップ領域において、他のオーバーラップ領域で発生するバンディングとは異なる特徴のバンディングが発生してしまい、バンディングが目立ってしまうという課題がある。このため、画像の印刷の品質をさらに向上する技術が求められている。
【課題を解決するための手段】
【０００５】
本開示に係る印刷装置は、複数種類の液体を吐出可能なヘッドユニットと、前記ヘッドユニットからの前記液体の吐出を制御する制御部と、を有し、前記ヘッドユニットは、第１の液体を吐出可能なノズルから構成されるノズル列を有するチップを３個以上備えた第１のヘッドと、第２の液体を吐出可能なノズルから構成されるノズル列を有するチップを３個以上備えた第２のヘッドと、を少なくとも有し、前記第１のヘッドと前記第２のヘッドは、第１の方向に間隔を開けて並んでおり、前記第１のヘッドの前記３個以上のチップの前記第１のヘッドにおける配置と、前記第２のヘッドの前記３個以上のチップの前記第２のヘッドにおける配置は共通しており、前記３個以上のチップは、隣り合うチップ同士が前記第１の方向から見てオーバーラップ区間を有するように、第２の方向に千鳥状に並んでおり、前記第２の方向は、前記第１の方向と交差する方向であり、前記第１のヘッドにおける前記オーバーラップ区間と、前記第２のヘッドにおける前記オーバーラップ区間は、前記第１の方向から見て重複しており、前記制御部は、前記オーバーラップ区間のそれぞれが、隣り合う２個の前記チップの両方から前記液体が吐出される混合区間と、片方の前記チップだけから前記液体が吐出される非混合区間とを有するように、前記液体の吐出を制御し、前記第１のヘッドについての前記第２の方向の第１の位置にある前記オーバーラップ区間に属する前記混合区間と、前記第２のヘッドについての前記第１の位置にある前記オーバーラップ区間に属する前記混合区間は、前記第２の方向の位置が異なるように、第１の順序で並んでおり、前記第１のヘッドについての前記第２の方向の第２の位置にある前記オーバーラップ区間に属する前記混合区間と、前記第２のヘッドについての前記第２の位置にある前記オーバーラップ区間に属する前記混合区間は、前記第２の方向の位置が異なるように、前記第１の順序と対称な第２の順序で並んでおり、前記第１の位置と前記第２の位置は、前記第２の方向に連なる２つの前記オーバーラップ区間の前記第２の方向の位置である。
【０００６】
本開示に係るパターンの印刷方法は、前記印刷装置を用いて印刷されるパターンの印刷方法であって、前記ヘッドが備える千鳥状に並んだ前記チップのうち、前記第１の方向における第１の位置に並ぶ前記チップの集合を第１のチップ群とし、前記第１の方向における第２の位置に並ぶ前記チップの集合を第２のチップ群として、前記第１のチップ群の前記ノズルのうち、前記オーバーラップ区間以外の区間に属する前記ノズルと、前記混合区間に属する前記ノズルと、前記片方のチップにおける前記非混合区間に属する前記ノズルから、色インクを吐出する第１吐出ステップと、前記第２のチップ群の前記ノズルのうち、前記オーバーラップ区間以外の区間に属する前記ノズルと、前記混合区間に属する前記ノズルと、前記片方のチップにおける前記非混合区間に属する前記ノズルから、前記色インクを吐出する第２吐出ステップと、を備える。
【図面の簡単な説明】
【０００７】
実施の形態にかかる印刷システムの概略構成図である。

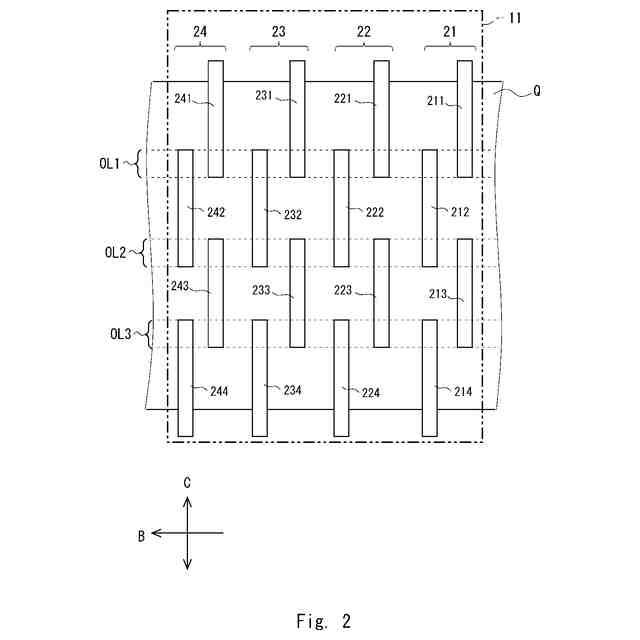

ヘッドユニットの構成を示す模式図である。

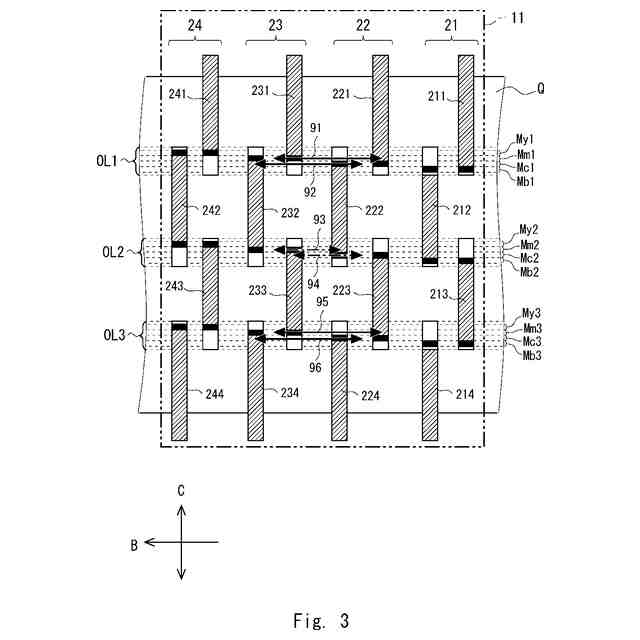

比較例にかかる混合区間の配置について示す模式図である。

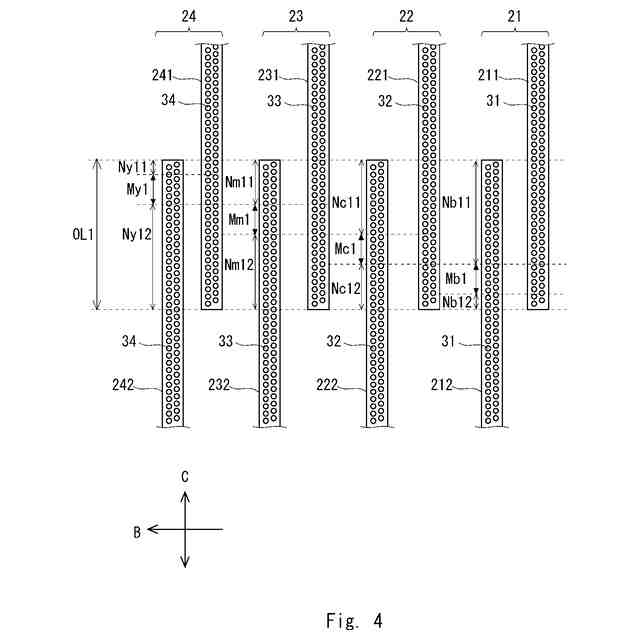

比較例にかかる混合区間の配置について示す模式図である。

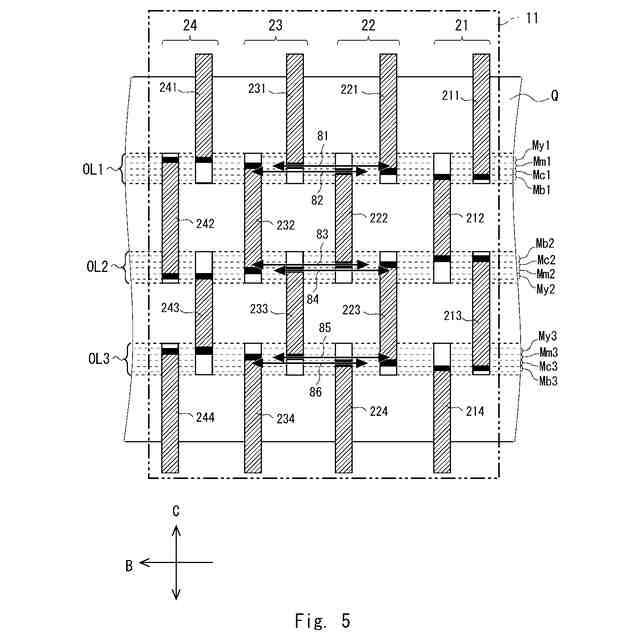

実施の形態にかかる混合区間の配置について示す模式図である。

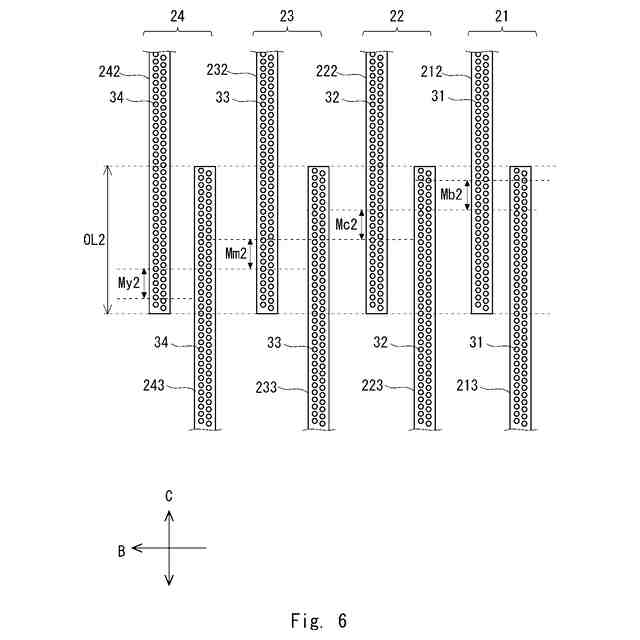

実施の形態にかかる混合区間の配置について示す模式図である。

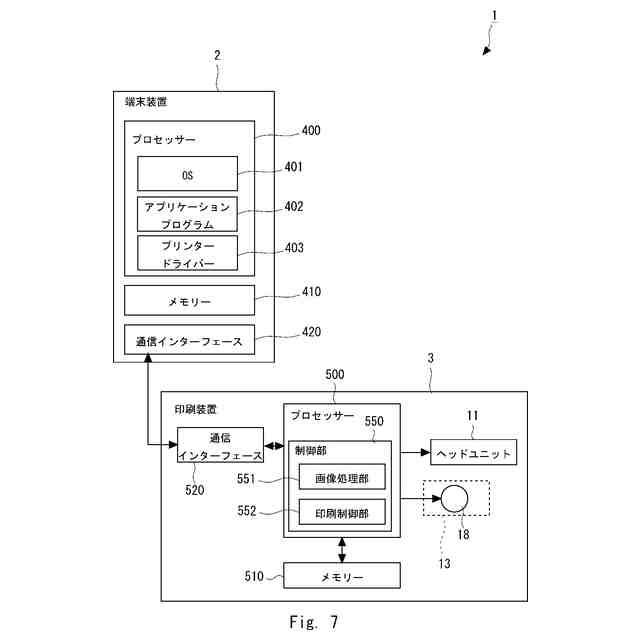

実施の形態にかかる印刷システムの制御系の概略ブロック図である。

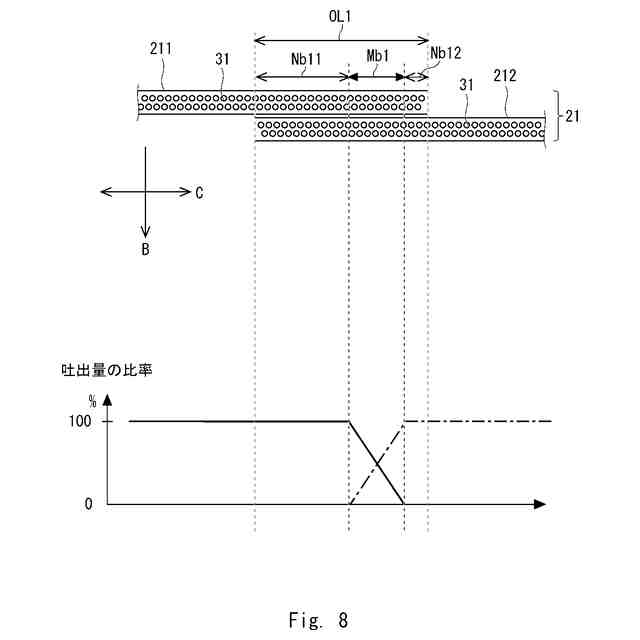

印刷時に駆動されるノズルの説明図である。
記録媒体に印刷されたパターンの一例を示す模式図である。
実施の形態の変形例にかかる混合区間の配置について示す模式図である。
記録媒体に印刷されたパターンの一例を示す模式図である。
実施の形態の変形例にかかる混合区間の配置について示す模式図である。
比較例にかかる混合区間の配置について示す模式図である。
【発明を実施するための形態】
【０００８】
以下、実施形態について、図面を参照しながら説明する。説明の明確化のため、以下の記載及び図面は、適宜、省略、及び簡略化がなされている。また、各図面において、同一の要素には同一の符号が付されており、必要に応じて重複説明は省略されている。なお、本開示において、「隣り合う」という表現は、２つの要素の間にこれら２つの要素とは異なる種類の要素が介在していない場合のみならず、２つの要素の間にこれら２つの要素とは異なる種類の要素が介在している場合にも使用される。また、本開示において、「連なる」という表現は、複数の要素の間にこれら複数の要素とは異なる種類の要素が介在していない場合のみならず、複数の要素の間にこれら複数の要素とは異なる種類の要素が介在している場合にも使用される。
【０００９】
（印刷システム）

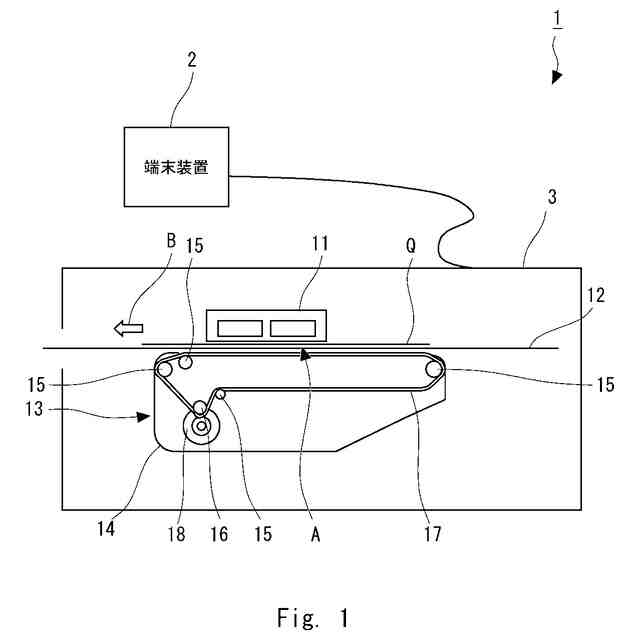

図１は実施の形態にかかる印刷システム１の概略構成図である。印刷システム１は、端末装置２と、端末装置２と通信可能に接続された印刷装置３を備える。
【００１０】
印刷装置３は、複数種類の液体を吐出可能なヘッドユニット１１と、ヘッドユニット１１による印刷位置Ａを経由して延びる媒体搬送路１２と、媒体搬送路１２に沿って記録媒体Ｑを搬送方向Ｂに搬送する搬送機構である搬送部１３を備える。搬送部１３は、ヘッドユニット１１の鉛直方向の下方でヘッドユニット１１と所定のギャップを開けて対峙するプラテンユニット１４に搭載される。搬送部１３は、複数のガイドローラー１５および駆動ローラー１６に架け渡された無端の搬送ベルト１７と、駆動ローラー１６を回転させることにより搬送ベルト１７を回転させる搬送モーター１８を備える。搬送部１３は、搬送モーター１８の駆動により記録媒体Ｑを一定速度で搬送する。
（【００１１】以降は省略されています）
