特許ウォッチ

公開番号2025137001
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035963
出願日2024-03-08
発明の名称液体噴射ヘッド
出願人セイコーエプソン株式会社
代理人弁理士法人旺知国際特許事務所
主分類B41J 2/14 20060101AFI20250911BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】固定板を取り外さなくても、コンプライアンス空間での液だまりの有無を観察することができる。
【解決手段】液体噴射ヘッドは、液体を噴射する複数のノズルを有するノズルプレートを含む複数のヘッドチップと、複数のヘッドチップが固定され、ノズルプレートを外部へ露出させるための複数の開口部を有する固定板と、を備え、複数のヘッドチップのそれぞれは、複数のノズルに連通する流路内の圧力変動を吸収するためのコンプライアンス基板を含み、固定板とコンプライアンス基板との間には、コンプライアンス基板の変形を許容するための空間であるコンプライアンス空間が設けられており、固定板は、固定板の厚さ方向にみてコンプライアンス空間に重なる領域の少なくとも一部において、可視光、赤外光またはX線を透過可能である。
【選択図】図7
特許請求の範囲【請求項１】
液体を噴射する複数のノズルを有するノズルプレートを含む複数のヘッドチップと、
前記複数のヘッドチップが固定され、前記ノズルプレートを外部へ露出させるための複数の開口部を有する固定板と、を備え、
前記複数のヘッドチップのそれぞれは、前記複数のノズルに連通する流路内の圧力変動を吸収するためのコンプライアンス基板を含み、
前記固定板と前記コンプライアンス基板との間には、前記コンプライアンス基板の変形を許容するための空間であるコンプライアンス空間が設けられており、
前記固定板は、前記固定板の厚さ方向にみて前記コンプライアンス空間に重なる領域の少なくとも一部において、可視光、赤外光またはＸ線を透過可能である、
ことを特徴とする液体噴射ヘッド。
続きを表示（約 560 文字）【請求項２】
前記固定板は、透明材料で構成される、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項３】
前記固定板は、
前記少なくとも一部において欠損した第１層と、
前記少なくとも一部を包含する範囲にわたり設けられ、前記第１層に積層される第２層と、を有し、
前記第２層は、透明材料で構成される、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項４】
前記第１層は、前記第２層と前記コンプライアンス基板との間に配置される、
ことを特徴とする請求項３に記載の液体噴射ヘッド。
【請求項５】
前記コンプライアンス空間は、前記複数のノズルが配列される方向に延びる長手形状をなしており、
前記少なくとも一部は、前記固定板の厚さ方向にみて前記コンプライアンス空間の長手方向での端部に重なる部分である、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項６】
前記固定板には、前記少なくとも一部において前記固定板を貫通する複数の貫通孔が設けられ、
前記複数の貫通孔のそれぞれには、透明材料が充填される、
ことを特徴とする請求項１に記載の液体噴射ヘッド。

発明の詳細な説明【技術分野】
【０００１】
本開示は、液体噴射ヘッドに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
インクジェットヘッドに代表される液体噴射ヘッドでは、液体を噴射する複数のヘッドチップを固定する固定板を用いる場合がある。この固定板には、各ヘッドチップのノズルプレートを外部へ露出させるための複数の開口部が設けられる。
【０００３】
特許文献１では、金属製の固定板に複数のヘッドチップが固定される。ここで、ヘッドチップがヘッドチップ内の液体の圧力変動を吸収するためのコンプライアンス基板を有しており、コンプライアンス基板と固定板との間には、コンプライアンス基板の変形を許容する空間であるコンプライアンス空間が設けられる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１２２２１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
コンプライアンス空間は、大気開放される。このため、コンプライアンス空間内への液体の侵入によりコンプライアンス基板の機能に異常が生じる場合がある。特許文献１に記載のヘッドでは、固定板が金属で構成されているため、コンプライアンス空間内への液体の侵入を非破壊で観察することができず、当該異常を検出することができなかった。
【課題を解決するための手段】
【０００６】
以上の課題を解決するために、本開示の好適な態様に係る液体噴射ヘッドは、液体を噴射する複数のノズルを有するノズルプレートを含む複数のヘッドチップと、前記複数のヘッドチップが固定され、前記ノズルプレートを外部へ露出させるための複数の開口部を有する固定板と、を備え、前記複数のヘッドチップのそれぞれは、前記複数のノズルに連通する流路内の圧力変動を吸収するためのコンプライアンス基板を含み、前記固定板と前記コンプライアンス基板との間には、前記コンプライアンス基板の変形を許容するための空間であるコンプライアンス空間が設けられており、前記固定板は、前記固定板の厚さ方向にみて前記コンプライアンス空間に重なる領域の少なくとも一部において、可視光、赤外光またはＸ線を透過可能である。
【図面の簡単な説明】
【０００７】

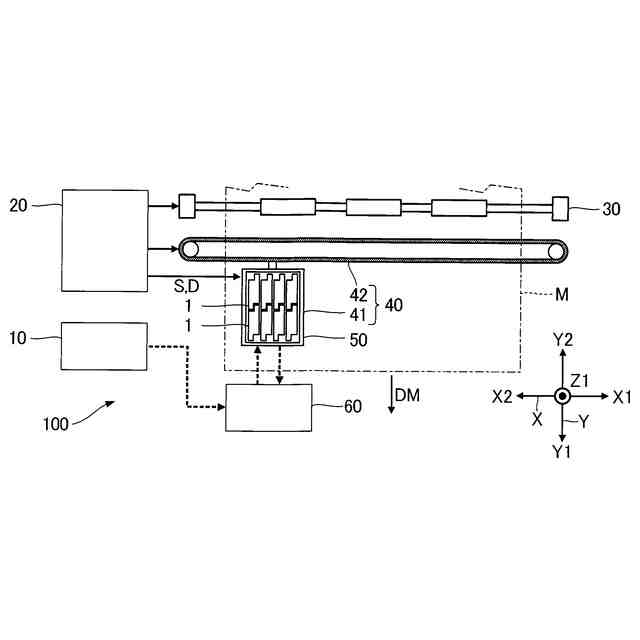

第１実施形態に係る液体噴射ヘッドを備える液体噴射装置の構成例を示す概略図である。

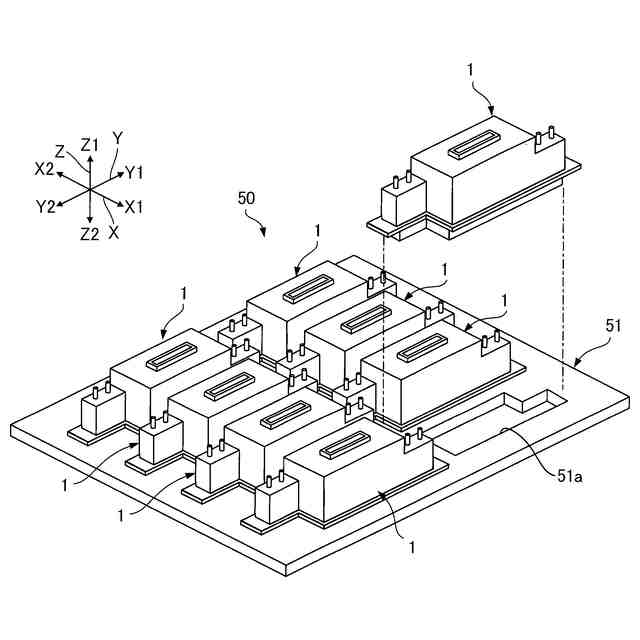

第１実施形態に係る液体噴射ヘッドを有するヘッドモジュールの斜視図である。

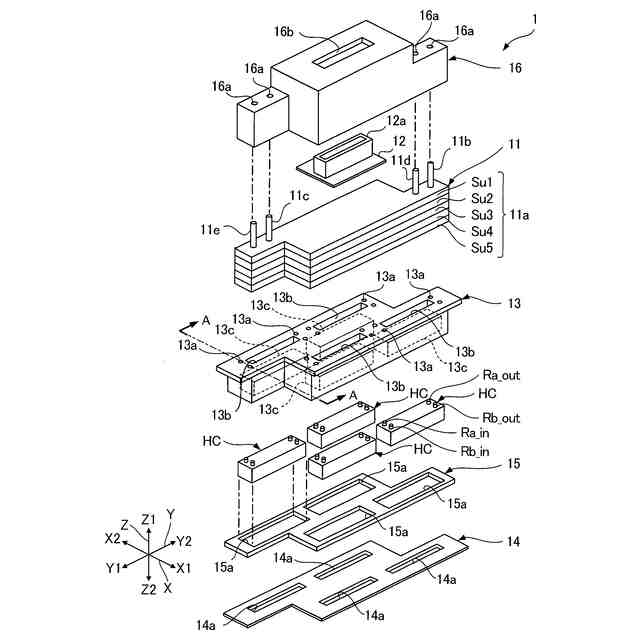

液体噴射ヘッドの分解斜視図である。

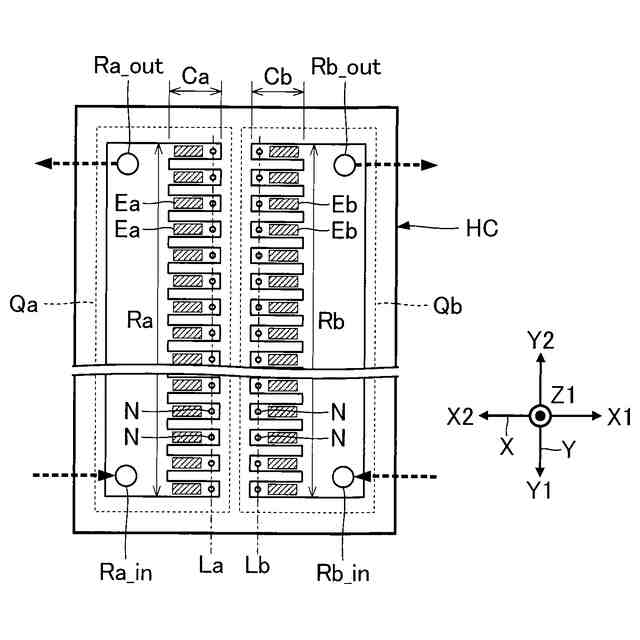

ヘッドチップの構成例を示す概略図である。

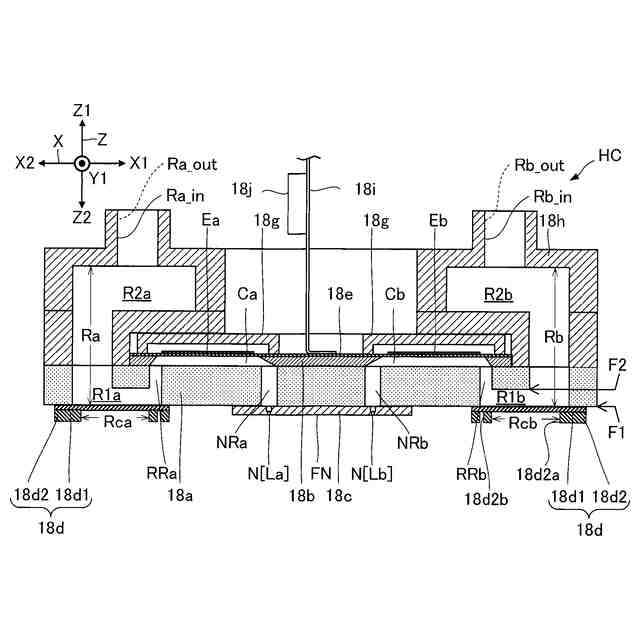

ヘッドチップの構成例を示す断面図である。

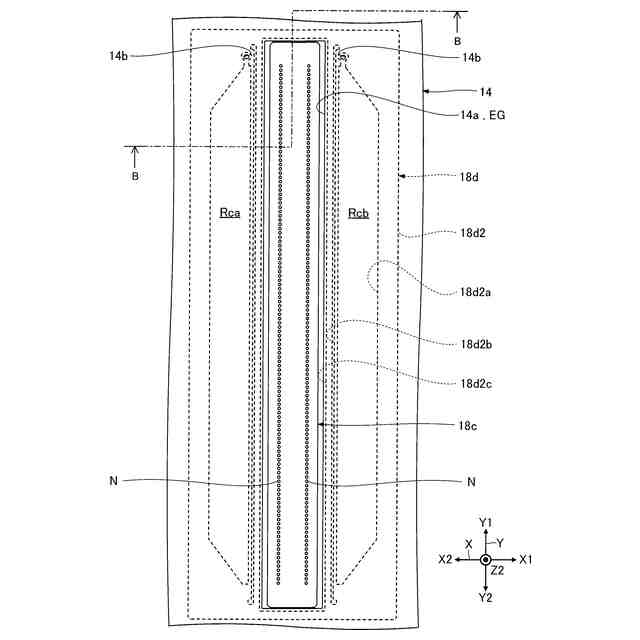

ノズルプレートと固定板の開口部とコンプライアンス基板のコンプライアンス空間との位置関係を示す平面図である。

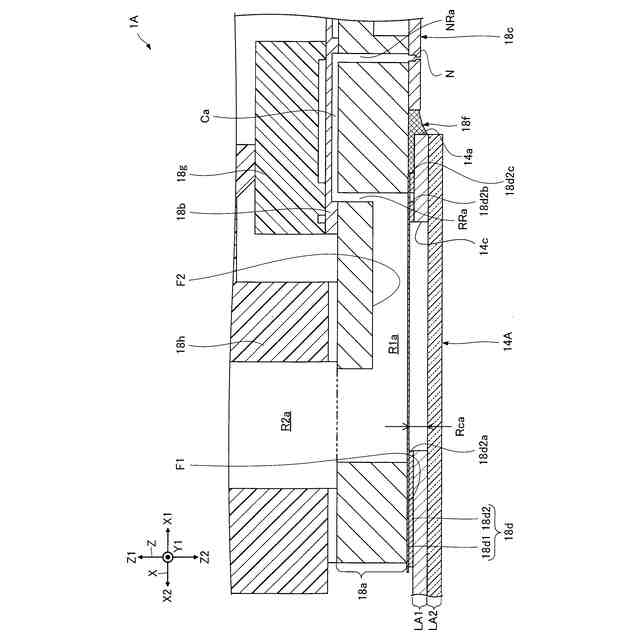

第１実施形態に係る液体噴射ヘッドの断面図である。

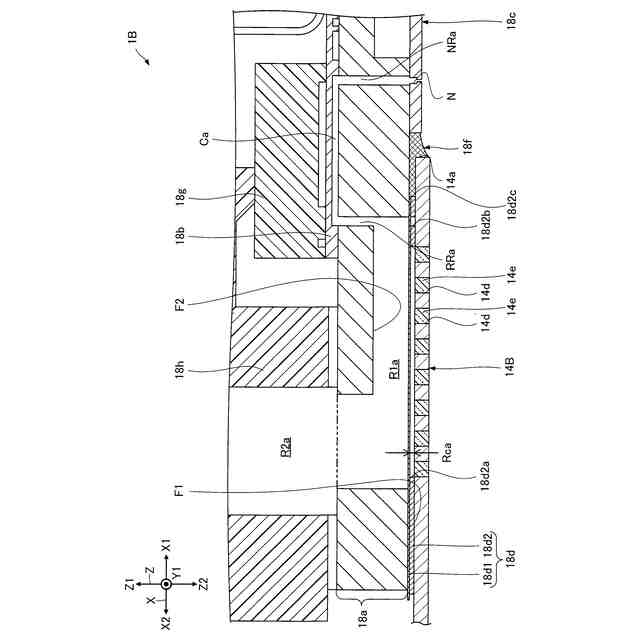

第２実施形態に係る液体噴射ヘッドの断面図である。
第３実施形態に係る液体噴射ヘッドの断面図である。
第４実施形態における固定板を説明するための平面図である。
【発明を実施するための形態】
【０００８】
以下、添付図面を参照しながら本開示に係る好適な実施形態を説明する。なお、図面において各部の寸法および縮尺は実際と適宜に異なり、理解を容易にするために模式的に示している部分もある。また、本開示の範囲は、以下の説明において特に本開示を限定する旨の記載がない限り、これらの形態に限られない。
【０００９】
なお、以下の説明は、便宜上、互いに交差するＸ軸、Ｙ軸およびＺ軸を適宜に用いて行う。また、以下では、Ｘ軸に沿う一方向がＸ１方向であり、Ｘ１方向と反対の方向がＸ２方向である。同様に、Ｙ軸に沿って互いに反対の方向がＹ１方向およびＹ２方向である。また、Ｚ軸に沿って互いに反対の方向がＺ１方向およびＺ２方向である。Ｚ２方向が「第１方向」の一例であり、Ｚ１方向が「第２方向」の一例である。
【００１０】
ここで、典型的には、Ｚ軸が鉛直な軸であり、Ｚ２方向が鉛直方向での下方向に相当する。ただし、Ｚ軸は、鉛直な軸でなくともよい。また、Ｘ軸、Ｙ軸およびＺ軸は、典型的には互いに直交するが、これに限定されず、例えば、８０°以上１００°以下の範囲内の角度で交差すればよい。
（【００１１】以降は省略されています）
