特許ウォッチ

公開番号2025136400
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034944
出願日2024-03-07
発明の名称合成開口レーダー用リフレクタ、及び計測方法
出願人国際航業株式会社
代理人弁理士法人武政国際特許商標事務所
主分類G01S 7/03 20060101AFI20250911BHJP(測定;試験)
要約【課題】本願発明の課題は、従来の問題を解決することであり、すなわち反射板の傾きを調整することができる合成開口レーダー用リフレクタと、これを用いた計測方法を提供することである。

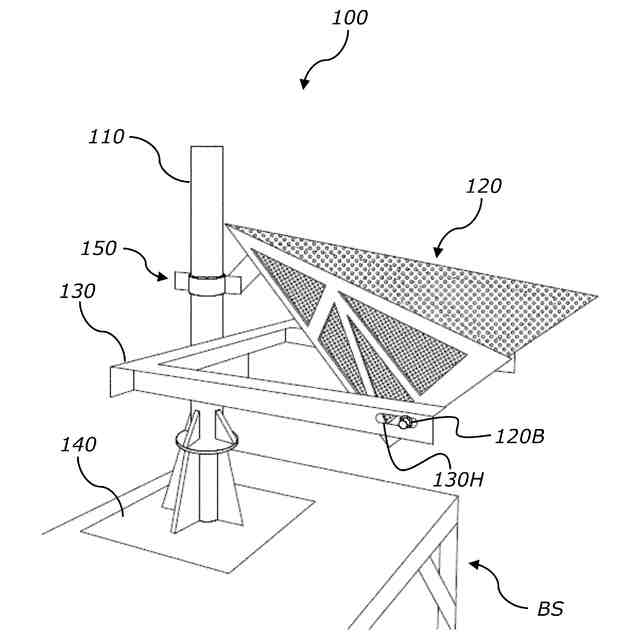

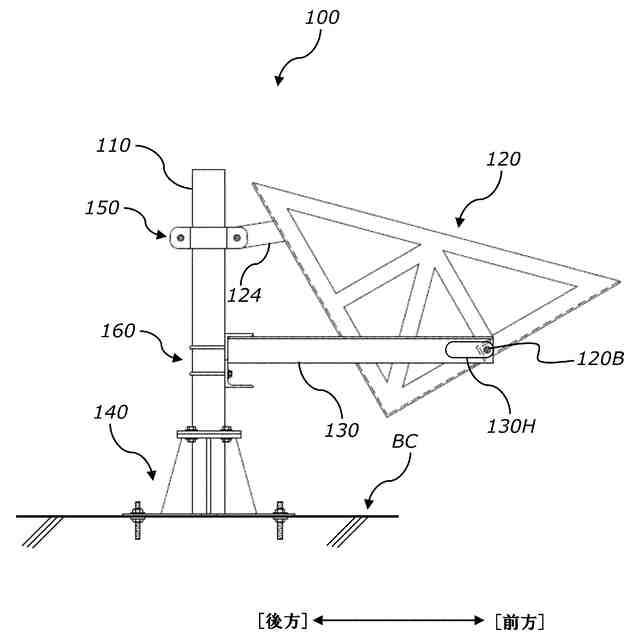

【解決手段】本願発明の合成開口レーダー用リフレクタは、支柱と反射体、アームを備えたものである。このうち反射体は、合成開口レーダーを反射する反射板を含んで構成され、アームは、反射体の両側に配置されて支柱に取り付けられる。また反射体は、アームのアーム軸に沿ってスライド可能となるように両側のアームに取り付けられ、その一部が支柱にピン結合される。そして反射体がアーム軸に沿ってスライドすると、反射体が回転することによってその傾きが変化する。
【選択図】図1
特許請求の範囲【請求項１】
支柱と、
合成開口レーダーを反射する反射板を含んで構成される反射体と、
前記反射体の両側に配置されるアームと、を備え、
前記アームは、前記支柱に取り付けられ、
前記反射体は、前記アームのアーム軸に沿ってスライド可能となるように、両側の該アームに取り付けられ、
また前記反射体の一部が、前記支柱にピン結合され、
前記反射体が、前記アーム軸に沿ってスライドすると、傾きが変化する、
ことを特徴とする合成開口レーダー用リフレクタ。
続きを表示（約 670 文字）【請求項２】
前記アームが、前記支柱の軸周りに回転するように前記支柱に取り付けられた、
ことを特徴とする請求項１記載の合成開口レーダー用リフレクタ。
【請求項３】
前記アームが、前記支柱の軸に沿ってスライド可能となるように、該支柱に取り付けられた、
ことを特徴とする請求項１記載の合成開口レーダー用リフレクタ。
【請求項４】

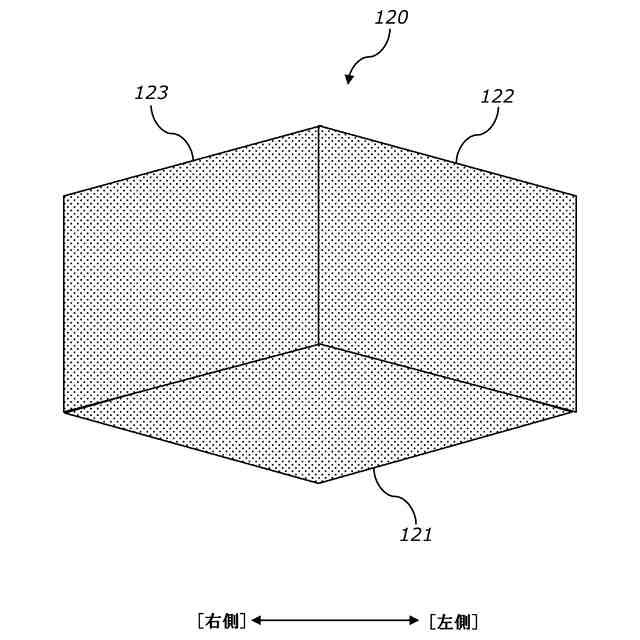

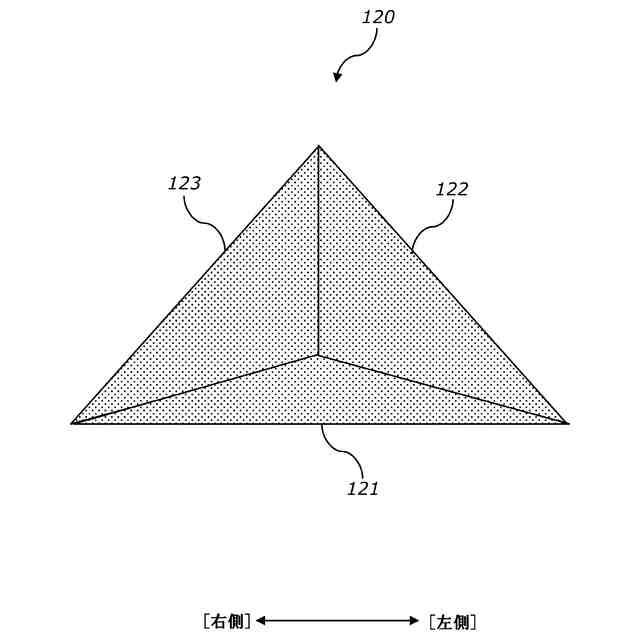

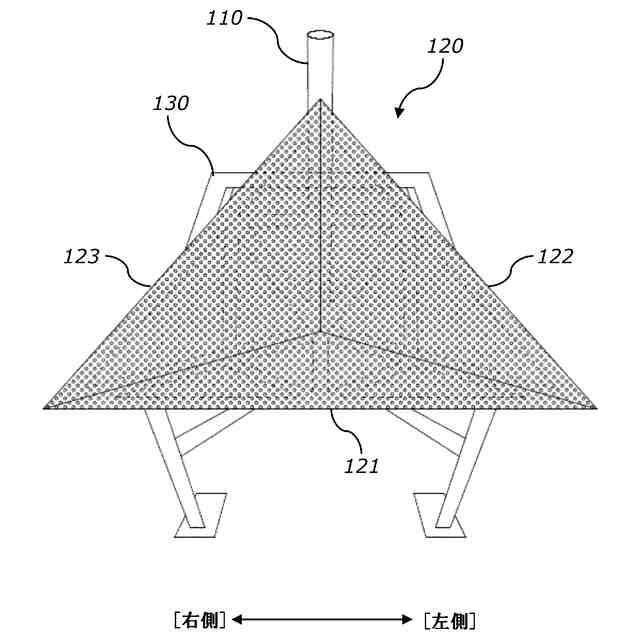

前記反射体は、底面に配置される底反射面、該底反射面の一方側に配置される左反射面、及び該底反射面の他方側に配置される右反射面によって形成され、
前記底反射面、前記左反射面、及び前記右反射面は、それぞれ前記反射板からなり、

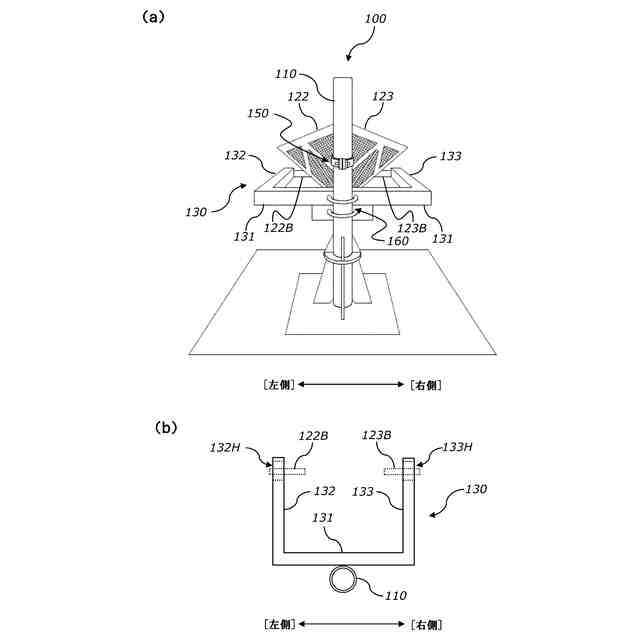

前記アームには、前記アーム軸に沿ったスライド孔が設けられ、
前記反射体は、前記左反射面と前記右反射面が接合する背面側で前記支柱に取り付けられ、
前記左反射面に設けられた左張出材が前記スライド孔に挿入されるとともに、前記右反射面に設けられた右張出材が前記スライド孔に挿入された、
ことを特徴とする請求項１記載の合成開口レーダー用リフレクタ。
【請求項５】

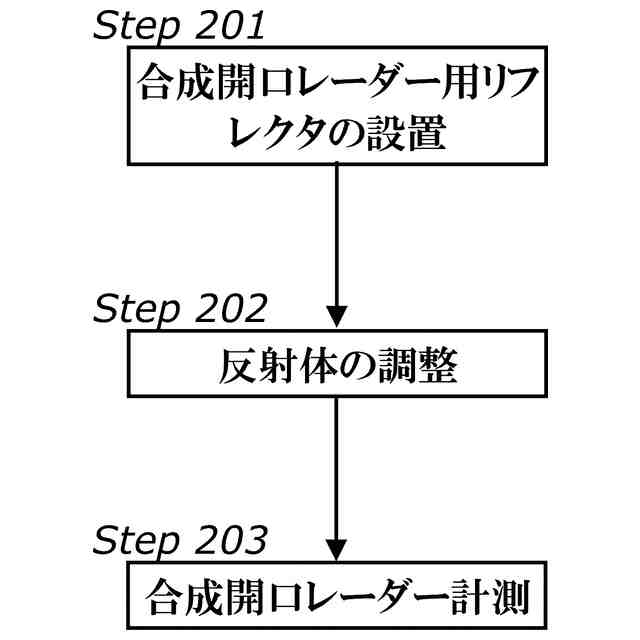

請求項１記載の前記合成開口レーダー用リフレクタを、計画位置に設置するリフレクタ設置工程と、
前記反射体を前記アーム軸に沿ってスライドすることによって、該反射体の傾きを調整する角度調整工程と、を備え、
前記合成開口レーダー用リフレクタを利用して、前記合成開口レーダーによる計測を行う、
ことを特徴とする計測方法。

発明の詳細な説明【技術分野】
【０００１】
本願発明は、合成開口レーダーによる計測に関する技術であり、より具体的には、その傾きを容易に調整することができる合成開口レーダー用のリフレクタと、これを用いて計測する方法に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
我が国は地震が頻発する国として知られ、近年では令和６年能登半島地震をはじめ、東北地方太平洋沖地震や、兵庫県南部地震など大きな地震が発生し、そのたびに甚大な被害を被ってきた。また、地球温暖化に伴い、従来では見られなかったゲリラ豪雨や台風など、大規模な風水害も多発している。
【０００３】
地震や台風等によって広範囲の建物被害を受けると、その全容を把握すべく上空からの調査が行われる。例えば、航空機で上空を飛行しながら撮影（いわゆる空撮）を行い、その画像を用いて被害状況を確認することがある。広範囲を対象として調査を行う技術としては、航空写真を利用する手法のほか、合成開口レーダー（ＳＡＲ：ＳｙｎｔｈｅｔｉｃＡｐｅｒｔｕｒｅＲａｄａｒ）を利用した手法が知られている。例えば、２時期のＳＡＲの計測結果を比較する差分干渉合成開口レーダーで解析することによって、数センチオーダーの変位量を広範囲で得ることができる。２０１４年５月には陸域観測技術衛星２号「だいち２号」（ＡＬＯＳ－２）が打ち上げられ、また民間の超小型ＳＡＲ衛星の開発と打ち上げも進められており、さらなるＳＡＲの活用が推進されているところである。
【０００４】
合成開口レーダーによって行われる計測（以下、単に「合成開口レーダー計測」という。）は、衛星から照射したマイクロ波が地上で反射し、その反射波の信号強度や位相などから地物の位置や変位を把握する手法である。そして合成開口レーダー計測では、合成開口レーダー（つまり、マイクロ波）を強く反射するリフレクタが利用されることもある。リフレクタでの反射波は周囲よりも非常に強く、他の地物における反射波と区別することができるため、例えば座標が既知である基準点などにリフレクタ（コーナーリフレクタと称されることもある。）を設置するわけである。
【０００５】
通常、一旦設置されたリフレクタに含まれる反射板（例えば金属板）の傾き（傾斜角度）が変更されることはなく、またリフレクタは設置されると長期に亘って移動されることもない。そのためリフレクタを設置するときは、反射板が常に適切な角度となるように配置したり、他者の障壁にならない場所を選定したりするなど、相当の配慮が必要であった。そこで、合成開口レーダー用のリフレクタに関する種々の技術がこれまでにも提案されている。例えば特許文献１では、地上に固定され、様々な方向から衛星の電波を反射することを目的とした「基準点用リフレクタ」について提案している。
【先行技術文献】
【特許文献】
【０００６】
特開２０１９－２２０９０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上記したとおり、通常はリフレクタの反射板の傾きを変更することがないことから、その反射板が計画された傾きとなるようにリフレクタを製作していた。そのため、特許文献１の基準点用リフレクタをはじめ従来のリフレクタは、反射板の傾きが固定されたままであり、つまりその後に反射板の傾きを変更することはできなかった。しかしながら、実際に現地でリフレクタを設置すると、衛星によって様々な方位から観測されるため反射板の傾きを変更することもあり、また周囲の環境や設置場所の傾斜などによっては反射板の傾きの調整が必要になることもある。この場合、従来では新たにリフレクタを製作するよりなかった。
【０００８】
本願発明の課題は、従来の問題を解決することであり、すなわち反射板の傾きを調整することができる合成開口レーダー用リフレクタと、これを用いた計測方法を提供することである。
【課題を解決するための手段】
【０００９】
本願発明は、反射板を支持するアームに沿ってその反射板がスライドする構成とし、これにより反射板の傾きが変更可能となる、という点に着目したものであり、従来にはなかった発想に基づいてなされた発明である。
【００１０】
本願発明の合成開口レーダー用リフレクタは、支柱と反射体、アームを備えたものである。このうち反射体は、合成開口レーダーを反射する反射板を含んで構成され、アームは、反射体の両側に配置されて支柱に取り付けられる。また反射体は、アームのアーム軸に沿ってスライド可能となるように両側のアームに取り付けられ、その一部が支柱にピン結合される。そして反射体がアーム軸に沿ってスライドすると、反射体が回転することによってその傾きが変化する。
（【００１１】以降は省略されています）
