公開番号2025129593
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026324
出願日2024-02-26
発明の名称被覆金属物品
出願人住友理工株式会社,株式会社仲田コーティング
代理人個人,個人,個人
主分類B32B 15/092 20060101AFI20250829BHJP(積層体)
要約【課題】耐久性、耐食性に優れた性能を発揮することができる被覆金属物品を提供する。
【解決手段】金属物品1の表面上にエポキシ樹脂を主成分とする第1上塗り層2aと亜鉛アルミニウム複合皮膜を主成分とする第2上塗り層2baとを有し、第1上塗り層2aの表面に、ゾル-ゲル法によるケイ素を主成分とする有機無機複合材料を用いてなる最上層3を有する、被覆金属物品10とすることにより、その課題を解決する。
【選択図】図1
特許請求の範囲【請求項１】
金属物品の表面上にエポキシ樹脂を主成分とする第１上塗り層と亜鉛アルミニウム複合皮膜を主成分とする第２上塗り層とを有し、前記第１上塗り層の表面に、ゾル－ゲル法によるケイ素を主成分とする有機無機複合材料を用いてなる最上層を有する、被覆金属物品。
続きを表示（約 350 文字）【請求項２】
前記第２上塗り層は、アクリル樹脂及び／又はエポキシ樹脂を含有する、請求項１に記載の被覆金属物品。
【請求項３】
前記金属物品と前記第２上塗り層との間に下塗り層を有する、請求項１又は２に記載の被覆金属物品。
【請求項４】
前記下塗り層は乾式亜鉛めっきによるものである、請求項３に記載の被覆金属物品。
【請求項５】
前記第１上塗り層のＲａ（算術平均粗さ）は１～４μｍである、請求項１又は２に記載の被覆金属物品。
【請求項６】
前記第１上塗り層のＲｚ（最大高さ）は１０～３０μｍである、請求項１又は２に記載の被覆金属物品。
【請求項７】
前記最上層の厚みは３～３０μｍである、請求項１又は２に記載の被覆金属物品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、被覆金属物品に関し、さらに詳しくは、橋梁用ボルト等に使用される被覆金属物品に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年、橋梁技術の進歩がめざましく、橋梁用ボルト等の金具に対するライフサイクルコスト（ＬＣＣ）低減のため、高耐久性、小型化等のニーズが高まっている。そのため、金具に対して防錆処理が行われている。例えば、特許文献１では、金属成形品の表面にめっき等により亜鉛被膜を形成し、その表面にシリコーン化合物を主成分とする最上層を積層することにより、耐久性等を実現している。
【先行技術文献】
【特許文献】
【０００３】
特許第４９４７８２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１では、最上層がシリコーン化合物を主成分とするため、硬度が低く傷つきやすく、耐久性や耐食性の面で改良の余地がある。
【０００５】
本発明は、このような事情に鑑みなされたもので、耐久性、耐食性に優れた性能を発揮することができる被覆金属物品の提供を、その目的とする。
【課題を解決するための手段】
【０００６】
本発明者等は、金属物品の表面上にエポキシ樹脂を主成分とする第１上塗り層を形成し、その表面に耐食性に優れるシリカコート層（最上層）を被覆しようとしたが、第１上塗り層のエポキシ樹脂との密着性が劣ることを突き止めた。そこで、最上層について研究を重ねた結果、ゾル－ゲル法によるケイ素を主成分とする有機無機複合材料を用いて最上層を形成すると、第１上塗り層と最上層との密着性に優れ、所期の目的が達成できることを見いだし、本発明に到達した。
【０００７】
すなわち、本発明は、前記の目的を達成するために、以下の［１］～［７］を、その要旨とする。
［１］
金属物品の表面上にエポキシ樹脂を主成分とする第１上塗り層と亜鉛アルミニウム複合皮膜を主成分とする第２上塗り層とを有し、前記第１上塗り層の表面に、ゾル－ゲル法によるケイ素を主成分とする有機無機複合材料を用いてなる最上層を有する、被覆金属物品。
［２］
前記第２上塗り層は、アクリル樹脂及び／又はエポキシ樹脂を含有する、［１］に記載の被覆金属物品。
［３］
前記金属物品と前記第２上塗り層との間に下塗り層を有する、［１］又は［２］に記載の被覆金属物品。
［４］
前記下塗り層は乾式亜鉛めっきによるものである、［３］に記載の被覆金属物品。
［５］
前記第１上塗り層のＲａ（算術平均粗さ）は１～４μｍである、［１］～［４］のいずれかに記載の被覆金属物品。
［６］
前記第１上塗り層のＲｚ（最大高さ）は１０～３０μｍである、［１］～［５］のいずれかに記載の被覆金属物品。
［７］
前記最上層の厚みは３～３０μｍである、［１］～［６］のいずれかに記載の被覆金属物品。
【発明の効果】
【０００８】
以上のことから、本発明の被覆金属物品は、第１上塗り層の表面に、ゾル－ゲル法によるケイ素を主成分とする有機無機複合材料を用いてなる最上層を有するため、耐久性、耐食性に優れた性能を発揮することができる。
【図面の簡単な説明】
【０００９】

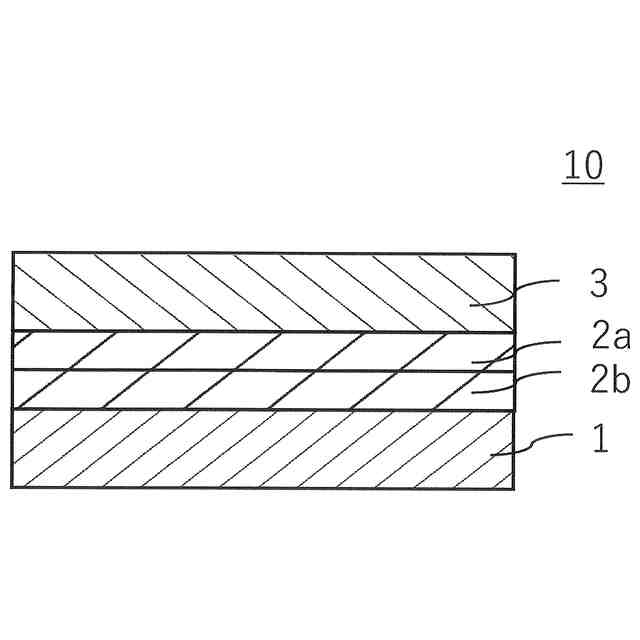

本発明の一実施形態に係る被覆金属物品を示す断面図である。

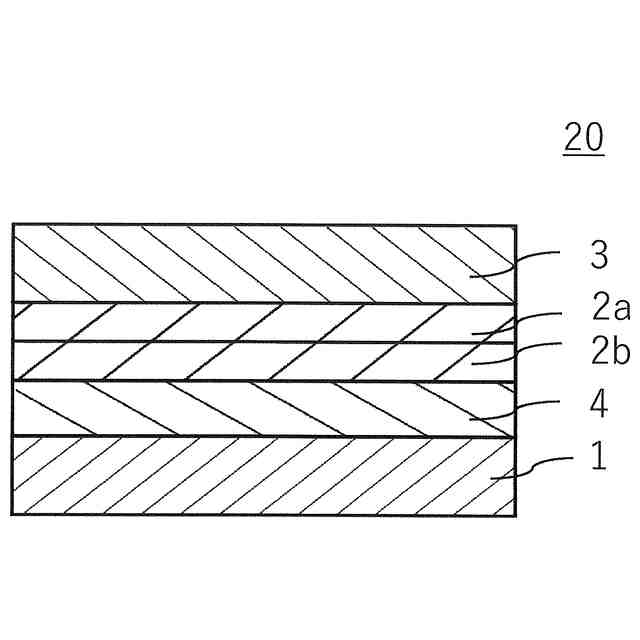

本発明の他の実施形態に係る被覆金属物品を示す断面図である。
【発明を実施するための形態】
【００１０】
以下に、本発明を実施するための形態の例に基づいて本発明を説明する。但し、本発明が、次に説明する実施形態に限定されるものではない。
（【００１１】以降は省略されています）
