公開番号2025158085
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2025047322
出願日2025-03-21
発明の名称カバー
出願人住友理工株式会社
代理人個人,個人
主分類F16L 57/00 20060101AFI20251008BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】簡易な構造で、対象物に締結部材が備えられていなくても対象物の被覆状態を好適に維持でき、信頼性の高いカバーを提供する。
【解決手段】カバー1は、第1カバー体2の下端縁7と第2カバー体3の上端縁11とを付き合わせた状態で、第1係止部20A,20Bと第2係止部30A,30Bとを互いに係止させることで、対象物が被覆可能となる。第1カバー体2は、第1係止部20Bを挟んで形成され、下端縁7を始端として下端縁7と交差する方向に延びる一対の第1スリット40,40と、第1スリット40,40の終端側に設けられる孔9と、を含む。第1係止部20Bを有して一対の第1スリット40,40で挟まれる開閉領域42を、一対の第1スリット40,40に沿って第1スリット40,40の終端41,41側に折り返した状態で、第1係止部20Bを孔9に係止させることで、対象物を部分的に露出させることができる。
【選択図】図1
特許請求の範囲【請求項１】
カバーであって、
エラストマーで形成され、第１端縁に第１係止部を一体に有する第１カバー体と、
エラストマーで形成され、前記第１端縁と対向する第２端縁に、前記第１係止部に係止可能な第２係止部を一体に有する第２カバー体と、を含み、
前記第１端縁と前記第２端縁とを付き合わせた状態で、前記第１係止部と前記第２係止部とを互いに係止させることで、前記第１カバー体と前記第２カバー体とで対象物が被覆可能となり、
前記第１カバー体は、
前記第１係止部を挟んで形成され、前記第１端縁を始端として前記第１端縁と交差する方向に延びる一対の第１スリットと、
前記第１スリットの終端側に設けられる被係止部と、を含み、
前記第１係止部を有して前記一対の第１スリットで挟まれる開閉領域を、前記一対の第１スリットに沿って前記第１スリットの終端側に折り返した状態で、前記第１係止部を前記被係止部に係止させることで、前記対象物を部分的に露出させることができるカバー。
続きを表示（約 1,200 文字）【請求項２】
前記第１係止部は、前記第１端縁から前記第２端縁への突き合わせ方向に突出する突出片と、前記突出片から前記突き合わせ方向との反対側に突出する返し片と、を有し、
前記被係止部は、前記返し片が挿通可能な孔である
請求項１に記載のカバー。
【請求項３】
前記第１係止部は、前記突出片と前記返し片との間に形成された溝を有し、
前記孔は、前記開閉領域による前記対象物の被覆状態において、前記開閉領域の延長面上に設けられており、
前記返し片を前記孔に挿通させると、前記溝が前記孔の縁部に係止される
請求項２に記載のカバー。
【請求項４】
前記第１カバー体は、表面から裏面側に向けて凹む段差部を有し、
前記孔は、前記段差部に設けられている
請求項３に記載のカバー。
【請求項５】
前記第１カバー体の内面には、発泡樹脂により形成される第１吸音材が配置されており、
前記第１吸音材には、前記開閉領域の内側において、前記第１端縁側に位置する内側端縁を始端として前記第１端縁と交差する方向に延びる一対の第２スリットが形成されて、前記一対の第２スリットで挟まれる前記第１吸音材の内側開閉領域を、前記開閉領域と共に前記一対の第２スリットに沿って前記第２スリットの終端側に折り返した状態で、前記対象物を部分的に露出させることができる一方、
前記開閉領域による前記対象物の被覆状態において、前記一対の第２スリットは、前記開閉領域によって被覆されている
請求項１に記載のカバー。
【請求項６】
前記内側開閉領域は、前記開閉領域と固着されている
請求項５に記載のカバー。
【請求項７】
前記第２係止部は、前記第２端縁から前記突き合わせ方向に形成される切欠と、前記第２カバー体の外面側で前記切欠を跨ぐように前記第２端縁に沿って形成されるブリッジ部と、を有し、前記ブリッジ部の内側に、前記切欠と連通する差込孔が形成されて、
前記突出片を前記差込孔に挿通させて、前記返し片を前記ブリッジ部に係止させることで、前記第１係止部が前記第２係止部に係止する
請求項２に記載のカバー。
【請求項８】
前記突出片は、前記第１端縁から突出する基端部と、前記基端部の突出端部から前記突き合わせ方向に突出する先端部とを含み、前記返し片は、前記基端部と前記先端部との間に形成されて、前記基端部と前記先端部との間には、前記突き合わせ方向の反対側に開口する溝が形成され、
前記先端部及び前記基端部を前記差込孔に挿通させた状態で、前記溝を前記ブリッジ部に係止させて前記返し片を前記ブリッジ部の外側に位置させることで、前記第１係止部が抜け止め状態で前記第２係止部に係止する
請求項７に記載のカバー。

発明の詳細な説明【技術分野】
【０００１】
本開示は、対象物を被覆するためのカバーに関する。
続きを表示（約 4,700 文字）【背景技術】
【０００２】
対象物を被覆するカバーは、対象物の保護の他、対象物から発生する音の外部への遮音や、対象物から発生する振動の抑制を目的として設けられる。
例えば日本国公開特許公報（特開昭５３－７４４０１号）には、産業機械等の騒音発生源を被覆して騒音を防止する装置が開示されている。この騒音防止装置は、防水或いは防火シートの裏面に吸音材を貼り付けてなる被覆材を用いる。この被覆材を、対象物の必要箇所にベロクロテープ（面ファスナー）を用いて固定することで、外部への音漏れを防止する。特にこの騒音防止装置では、被覆材に切れ目を設けて部分的に開閉可能とした上で、常態では開閉部分を面ファスナーで固定する例を開示している。この例では、必要な場合は開閉部分を開放して対象物の一部を露出させることができる。よって、被覆材を固定した状態で保守作業や計器類の監視等が行えるようになっている。
【先行技術文献】
【特許文献】
【０００３】
特開昭５３－７４４０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記例では、露出場所や開閉部分の形状等によっては、開閉部分を開放しても手を離せば元の閉塞状態に戻ってしまう場合がある。この場合、作業者は、一方の手で開閉部分を押さえて戻らないようにした状態で他方の手のみで作業を行う必要が生じ、作業性が悪くなる。
【０００５】
そこで、本開示は、対象物の被覆状態を好適に維持できるのに加えて、被覆状態のままでも必要箇所の点検作業等が良好な作業性で行えるカバーを提供することを目的としたものである。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本開示は、カバーであって、
エラストマーで形成され、第１端縁に第１係止部を一体に有する第１カバー体と、
エラストマーで形成され、前記第１端縁と対向する第２端縁に、前記第１係止部に係止可能な第２係止部を一体に有する第２カバー体と、を含み、
前記第１端縁と前記第２端縁とを付き合わせた状態で、前記第１係止部と前記第２係止部とを互いに係止させることで、前記第１カバー体と前記第２カバー体とで対象物が被覆可能となり、
前記第１カバー体は、
前記第１係止部を挟んで形成され、前記第１端縁を始端として前記第１端縁と交差する方向に延びる一対の第１スリットと、
前記第１スリットの終端側に設けられる被係止部と、を含み、
前記第１係止部を有して前記一対の第１スリットで挟まれる開閉領域を、前記一対の第１スリットに沿って前記第１スリットの終端側に折り返した状態で、前記第１係止部を前記被係止部に係止させることで、前記対象物を部分的に露出させることができることを特徴とする。
本開示の別の態様は、上記構成において、前記第１係止部は、前記第１端縁から前記第２端縁への突き合わせ方向に突出する突出片と、前記突出片から前記突き合わせ方向との反対側に突出する返し片と、を有し、
前記被係止部は、前記返し片が挿通可能な孔であることを特徴とする。
本開示の別の態様は、上記構成において、前記第１係止部は、前記突出片と前記返し片との間に形成された溝を有し、
前記孔は、前記開閉領域による前記対象物の被覆状態において、前記開閉領域の延長面上に設けられており、
前記返し片を前記孔に挿通させると、前記溝が前記孔の縁部に係止されることを特徴とする。
本開示の別の態様は、上記構成において、前記第１カバー体は、表面から裏面側に向けて凹む段差部を有し、
前記孔は、前記段差部に設けられていることを特徴とする。
本開示の別の態様は、上記構成において、前記第１カバー体の内面には、発泡樹脂により形成される第１吸音材が配置されており、
前記第１吸音材には、前記開閉領域の内側において、前記第１端縁側に位置する内側端縁を始端として前記第１端縁と交差する方向に延びる一対の第２スリットが形成されて、前記一対の第２スリットで挟まれる前記第１吸音材の内側開閉領域を、前記開閉領域と共に前記一対の第２スリットに沿って前記第２スリットの終端側に折り返した状態で、前記対象物を部分的に露出させることができる一方、
前記開閉領域による前記対象物の被覆状態において、前記一対の第２スリットは、前記開閉領域によって被覆されていることを特徴とする。
本開示の別の態様は、上記構成において、前記内側開閉領域は、前記開閉領域と固着されていることを特徴とする。
本開示の別の態様は、上記構成において、前記第２係止部は、前記第２端縁から前記突き合わせ方向に形成される切欠と、前記第２カバー体の外面側で前記切欠を跨ぐように前記第２端縁に沿って形成されるブリッジ部と、を有し、前記ブリッジ部の内側に、前記切欠と連通する差込孔が形成されて、
前記突出片を前記差込孔に挿通させて、前記返し片を前記ブリッジ部に係止させることで、前記第１係止部が前記第２係止部に係止することを特徴とする。
本開示の別の態様は、上記構成において、前記突出片は、前記第１端縁から突出する基端部と、前記基端部の突出端部から前記突き合わせ方向に突出する先端部とを含み、前記返し片は、前記基端部と前記先端部との間に形成されて、前記基端部と前記先端部との間には、前記突き合わせ方向の反対側に開口する溝が形成され、
前記先端部及び前記基端部を前記差込孔に挿通させた状態で、前記溝を前記ブリッジ部に係止させて前記返し片を前記ブリッジ部の外側に位置させることで、前記第１係止部が抜け止め状態で前記第２係止部に係止することを特徴とする。
【発明の効果】
【０００７】
本開示によれば、簡単な構造で、エラストマーにより形成されても対象物の被覆状態を好適に維持できる。よって、信頼性の高いカバーを提供することができる。
一方、開閉領域を折り返した状態で第１係止部を被係止部に係止させれば、作業者は、開閉領域を手で押さえなくても開放状態が維持できる。よって、カバーを装着した状態で対象物を露出させることができる。このため、被覆状態のままでの必要箇所の点検作業等も良好な作業性で行うことができる。特に、カバー装着用の第１係止部を開閉領域の開放状態の維持に利用するので、合理的な構成となる。
本開示の別の態様では、被係止部を、第１係止部に設けた返し片が挿通可能な孔としている。この態様によれば、返し片を孔に挿通させて係止させる簡単な構造で、開閉領域の開放状態を維持することができる。
本開示の別の態様では、返し片を孔に挿通させると、第１係止部に設けた溝が孔の縁部に係止される。この態様によれば、返し片と孔との係止状態が効果的に維持され、開放状態の開閉領域が不意に閉塞状態へ戻りにくくなる。
本開示の別の態様では、孔は、段差部に設けられている。この態様によれば、段差部を利用して、孔を、第１係止部が係止しやすい位置に設けることができる。
本開示の別の態様では、内側開閉領域を形成する一対の第２スリットを、開閉領域による対象物の被覆状態において開閉領域によって被覆している。この態様によれば、第１カバー体の内側に第１吸音材が設けられていても、内側開閉領域の開放によって対象物を露出させることができる。また、閉塞状態で第２スリットは開閉領域によって被覆されるので、第１吸音材に第２スリットを設けても対象物の被覆状態が維持でき、外部からの異物の侵入を防止できる。
本開示の別の態様では、内側開閉領域は開閉領域と固着されている。この態様によれば、内側開閉領域が開閉領域の開閉動作に自動的に追従し、内側開閉領域を設けても開閉領域の開閉動作が支障がなく行える。
本開示の別の態様では、第１係止部の突出片を差込孔に挿通させて、返し片をブリッジ部に係止させることで、第１係止部が第２係止部に係止する。この態様によれば、第１係止部と第２係止部との係脱作業を容易に行うことができる。
本開示の別の態様では、先端部及び基端部を差込孔に挿通させ、溝をブリッジ部に係止させて返し片をブリッジ部の外側に位置させると、第１係止部が抜け止め状態で第２係止部に係止する。この態様によれば、第１係止部と第２係止部との係止状態の信頼性を高めることができる。
【図面の簡単な説明】
【０００８】
カバーの斜視図である（開閉領域は閉塞状態）。
カバーの左側面図である（開閉領域は閉塞状態）。
カバーの平面図である（開閉領域は閉塞状態）。

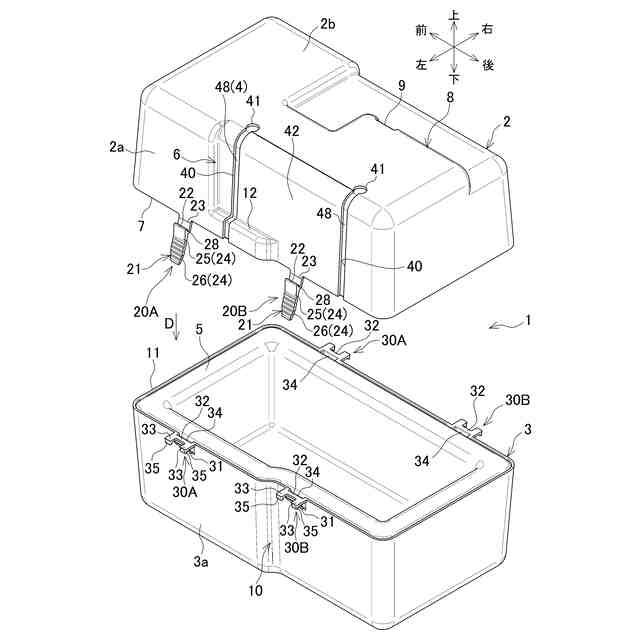

上方から見たカバーの分解斜視図である（開閉領域は閉塞状態）。

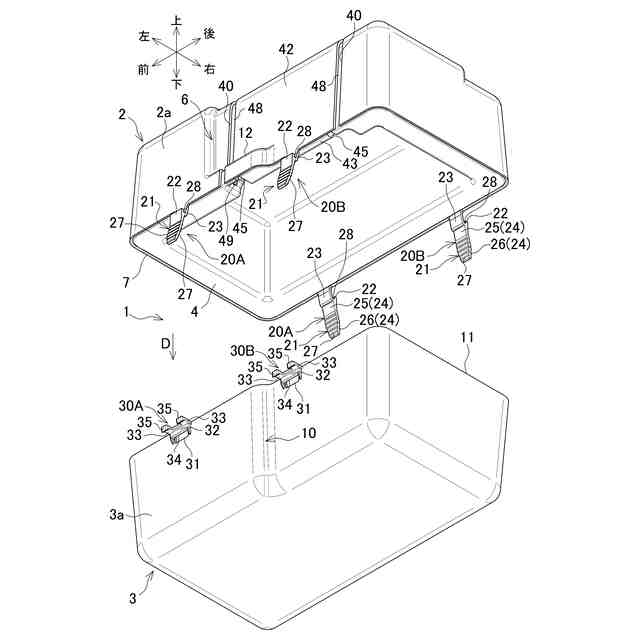

下方から見たカバーの分解斜視図である（開閉領域は閉塞状態）。

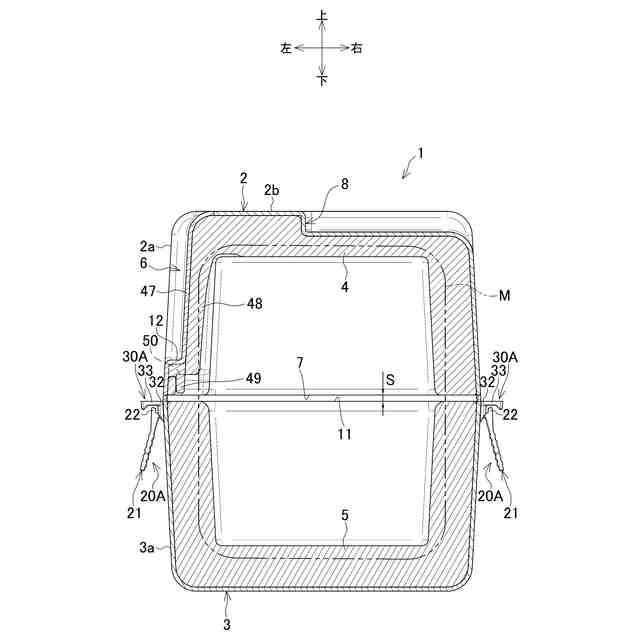

図２のＡ－Ａ線断面図である。

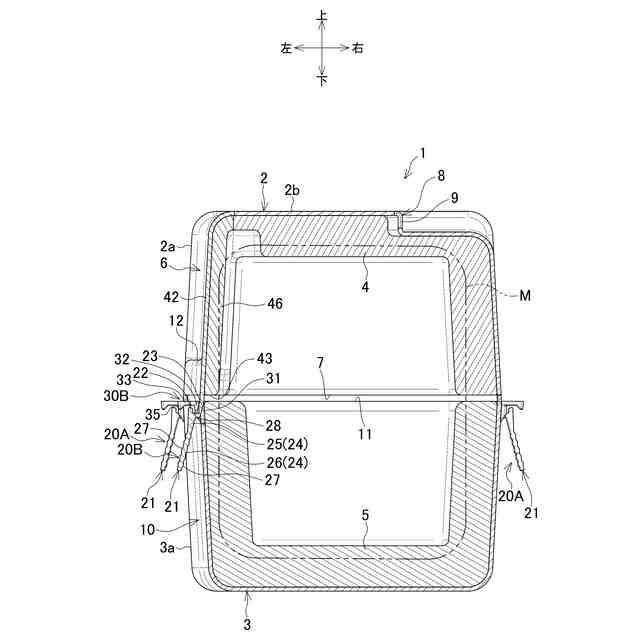

図２のＢ－Ｂ線断面図である。

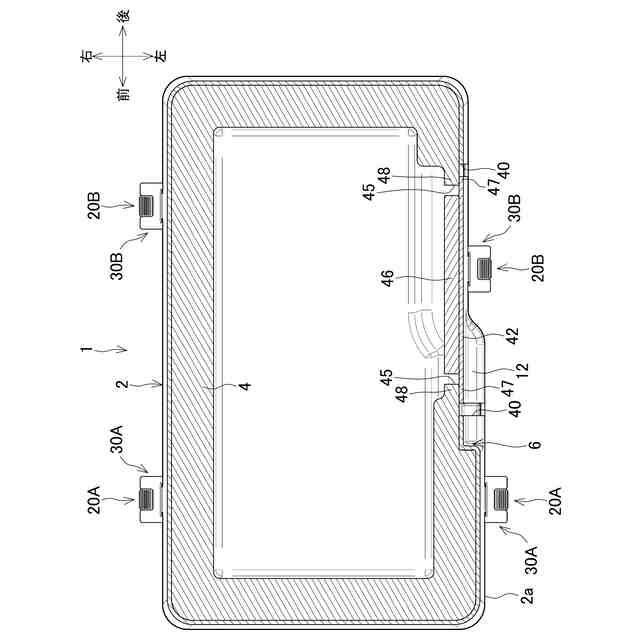

図２のＣ－Ｃ線断面図である。

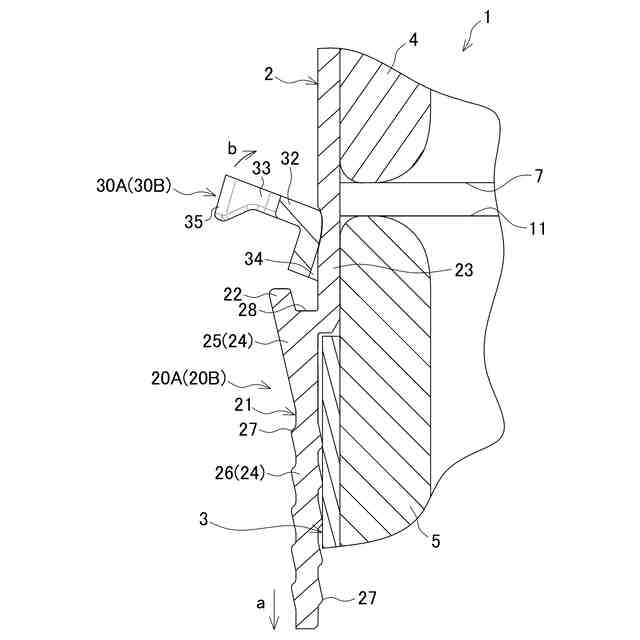

カバーを取り外す際の第１係止部及び第２係止部の状態を示す説明図である。
開閉領域を開放状態としたカバーの斜視図である。
開閉領域を開放状態としたカバーの左側面図である。
図１１のＤ－Ｄ線断面図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施の形態を図面に基づいて説明する。
図１は、カバーの一例を示す斜視図である。図２は、カバーの左側面図である。図３は、カバーの平面図である。図４は、上方から見たカバーの分解斜視図である。図５は、下方から見たカバーの分解斜視図である。説明の便宜上、図２の上側（第１カバー体側）を上、下側（第２カバー体側）を下とし、図２の左側を前、右側を後とする。そして、図２に表れる側面側を左、反対の側面側を右として各方向を規定する。
カバー１は、全体が直方体の形状となっている。直方体の前後両端は閉塞されている。カバー１は、上下方向の略中央で上下に２分割されている。カバー１は、箱状の第１カバー体２と、同じく箱状の第２カバー体３とを向かい合わせて上下に結合することで形成されている。
【００１０】
第１カバー体２は、エラストマーで形成されている。エラストマーの硬度は、例えば、ショアＡ硬度９０～９５となっている。第１カバー体２の内面全体には、図６にも示すように、第１吸音材４が一体に固定されている。第１吸音材４は、ウレタンフォームで形成されている。ウレタンフォームは、本開示の発泡樹脂の一例である。
第２カバー体３も、エラストマーで形成されている。エラストマーの硬度は、例えば、ショアＡ硬度９０～９５となっている。第２カバー体３の内面全体にも、ウレタンフォームで形成される第２吸音材５が固定されている。
カバー１は、図６及び図７に二点鎖線で示す対象物Ｍを被覆して対象物Ｍの保護及び対象物Ｍから外部への遮音を図るために用いられる。対象物Ｍは、例えばモータである。対象物Ｍを被覆した状態で第１吸音材４及び第２吸音材５は弾性変形して対象物Ｍを保持する。
（【００１１】以降は省略されています）
