発明の名称記録装置
出願人セイコーエプソン株式会社
代理人個人,個人
主分類B41J 11/70 20060101AFI20250827BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】カッター刃の交換に伴ってカッター刃に対する安全性を向上させることができる記録装置を提供する。
【解決手段】記録装置は、搬送経路に沿って搬送方向に媒体を搬送する搬送部と、搬送部により搬送された媒体に画像を記録する記録部と、搬送経路において媒体を加工するためのカッター刃を有するカッターユニットと、搬送方向と交差する幅方向にカッターユニットを移動させるカッターキャリッジと、を備え、カッターユニットは、カッターキャリッジに着脱可能であって、カッターキャリッジへの装着操作に応じてカッター刃が露出する露出状態となり、カッターキャリッジからの取外操作に応じてカッター刃が露出しない非露出状態となる。
【選択図】図12
特許請求の範囲【請求項１】
搬送経路に沿って搬送方向に媒体を搬送する搬送部と、
前記搬送部により搬送された媒体に画像を記録する記録部と、
前記搬送経路において媒体を加工するためのカッター刃を有するカッターユニットと、
前記搬送方向と交差する幅方向に前記カッターユニットを移動させるカッターキャリッジと、を備え、
前記カッターユニットは、前記カッターキャリッジに着脱可能であって、前記カッターキャリッジへの装着操作に応じて前記カッター刃が露出する露出状態となり、前記カッターキャリッジからの取外操作に応じて前記カッター刃が露出しない非露出状態となる、
ことを特徴とする記録装置。
続きを表示（約 2,300 文字）【請求項２】
請求項１に記載の記録装置において、
前記カッターユニットは、
前記カッター刃を保持するベース部と、
前記ベース部を収容するカッターケースと、
前記カッターケースに対して前記ベース部を付勢する付勢部と、を有し、
前記ベース部は、前記カッターケースに収容された状態で、前記カッター刃が露出する露出位置と前記カッター刃が露出しない非露出位置との間で移動可能であり、
前記ベース部は、前記カッターユニットの前記カッターキャリッジへの装着操作に応じて前記カッターキャリッジと当接する当接部を有し、
前記カッターユニットは、
前記カッターキャリッジへの装着操作に応じて、前記カッターキャリッジと前記当接部とが当接することにより、前記付勢部による付勢力に抗して、前記ベース部が前記露出位置に移動し、前記カッター刃が前記カッターケースから露出する露出状態となり、
前記カッターキャリッジからの取外操作に応じて、前記カッターキャリッジと前記当接部とが当接しないことにより、前記付勢部による付勢力により、前記ベース部が前記非露出位置に移動し、前記カッター刃が前記カッターケースから露出しない非露出状態となる、
ことを特徴とする記録装置。
【請求項３】
請求項２に記載の記録装置において、
前記当接部は、前記カッターユニットが前記カッターキャリッジに装着されるときに、前記カッターユニットの表面から突出しない、
ことを特徴とする記録装置。
【請求項４】
請求項１に記載の記録装置において、
前記カッターユニットは、
前記カッター刃を保持するベース部と、
前記ベース部を収容するケースと、
前記ベース部と連動して変位する変位部と、を有し、
前記ベース部は、前記ケースに収容されている状態で、前記カッター刃が露出する露出位置と前記カッター刃が露出しない非露出位置との間で移動可能であり、
前記ベース部は、前記カッターユニットの前記カッターキャリッジへの装着操作に応じて前記カッターキャリッジと当接する当接部を有し、
前記ケースは、前記露出位置と前記非露出位置との少なくとも何れかにおいて前記変位部と係止する係止部を有し、
前記カッターユニットは、
前記カッターキャリッジへの装着操作に応じて、前記カッターキャリッジと前記当接部とが当接することにより、前記変位部が前記係止部を乗り越えて前記ベース部が前記露出位置に配置され、かつ、前記カッター刃が前記ケースから露出する露出状態となり、
前記カッターキャリッジからの取外操作に応じて、前記カッターキャリッジと前記当接部とが当接せずに、前記変位部が前記係止部を乗り越えて前記ベース部が前記非露出位置に配置され、かつ、前記カッター刃が前記ケースから露出しない非露出状態となる、
ことを特徴とする記録装置。
【請求項５】
請求項１に記載の記録装置において、
前記カッターユニットは、
前記カッター刃を収容するケースと、
前記ケースとともに前記カッター刃を収容するカバーと、
前記ケースに対して前記カバーを付勢する付勢部と、を有し、
前記カバーは、前記カッター刃が露出する露出位置と前記カッター刃が露出しない非露出位置との間で移動可能であり、
前記カバーは、係合部を有し、
前記カッターキャリッジは、前記係合部が係合可能である被係合部を有し、
前記カッターユニットは、
前記カッターキャリッジへの装着操作に応じて、前記係合部が前記被係合部に係合することにより、前記付勢部による付勢力に抗して、前記カバーが前記露出位置に移動し、前記カッター刃が前記カバーから露出する露出状態となり、
前記カッターキャリッジからの取外操作に応じて、前記係合部が前記被係合部に係合せずに、前記付勢部による付勢力により、前記カバーが前記非露出位置に移動し、前記カッター刃が前記カバーから露出しない非露出状態となる、
ことを特徴とする記録装置。
【請求項６】
請求項５に記載の記録装置において、
前記カバーは、前記カバーの移動を規制する規制部を有し、
前記ケースは、前記規制部と係合可能である係合溝を有し、
前記規制部は、前記カバーが前記非露出位置に移動することにより前記係合溝と係合し、前記カバーが前記露出位置に移動することにより前記係合溝から離脱する、
ことを特徴とする記録装置。
【請求項７】
請求項５に記載の記録装置において、
前記カバーの表面は、平面である、
ことを特徴とする記録装置。
【請求項８】
請求項１～請求項７のうち何れか一項に記載の記録装置において、
前記カッターキャリッジは、前記カッターユニットが保持領域に配置されていない場合に、前記カッターユニットの前記カッターキャリッジへの装着操作に応じて、前記カッターユニットの前記カッターキャリッジへの装着操作を規制する装着操作規制部を有する、
ことを特徴とする記録装置。
【請求項９】
請求項１～請求項７のうち何れか一項に記載の記録装置において、
筐体と、
前記筐体内に設けられ、かつ、交換用の前記カッターユニットを収容可能である交換ユニット収容部と、を備える、
ことを特徴とする記録装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、記録装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
例えば特許文献１のように、搬送経路に沿って搬送される媒体に記録する記録装置において、媒体がカッター刃により加工されることが開示されている。このような記録装置において、カッター刃を収容するカッタホルダーが、カッタホルダーを保持するカッタベースに対して着脱可能に構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－８６２３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、このような記録装置では、カッター刃が露出している。このため、カッター刃の交換に伴ってカッター刃に対する安全性を向上させることが望まれている。
【課題を解決するための手段】
【０００５】
上記課題を解決する記録装置は、搬送経路に沿って搬送方向に媒体を搬送する搬送部と、前記搬送部により搬送された媒体に画像を記録する記録部と、前記搬送経路において媒体を加工するためのカッター刃を有するカッターユニットと、前記搬送方向と交差する幅方向に前記カッターユニットを移動させるカッターキャリッジと、を備え、前記カッターユニットは、前記カッターキャリッジに着脱可能であって、前記カッターキャリッジへの装着操作に応じて前記カッター刃が露出する露出状態となり、前記カッターキャリッジからの取外操作に応じて前記カッター刃が露出しない非露出状態となる。
【図面の簡単な説明】
【０００６】

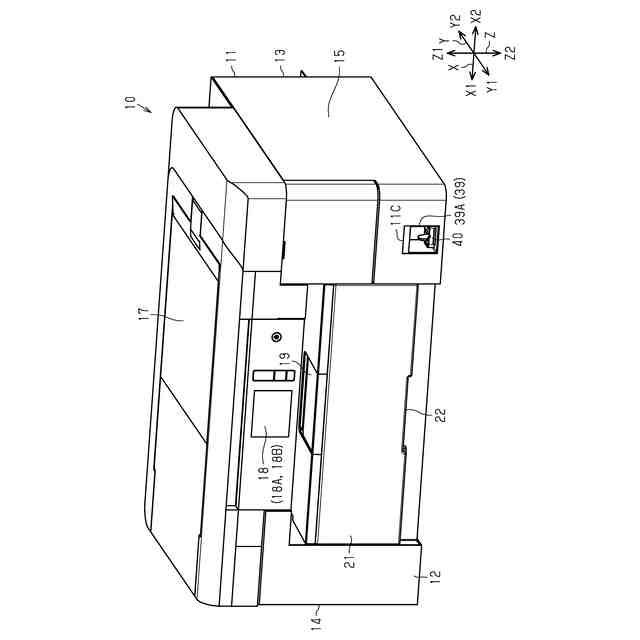

図１は、第１実施形態の記録装置を示す斜視図である。

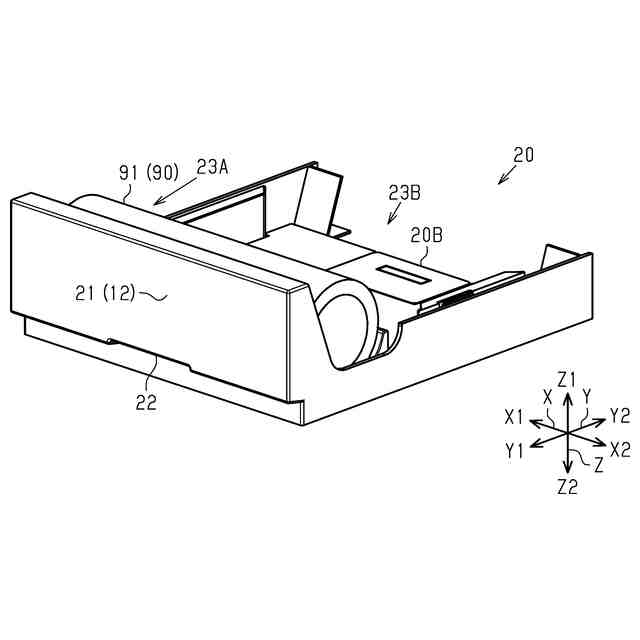

図２は、第１実施形態の収容カセットを示す斜視図である。

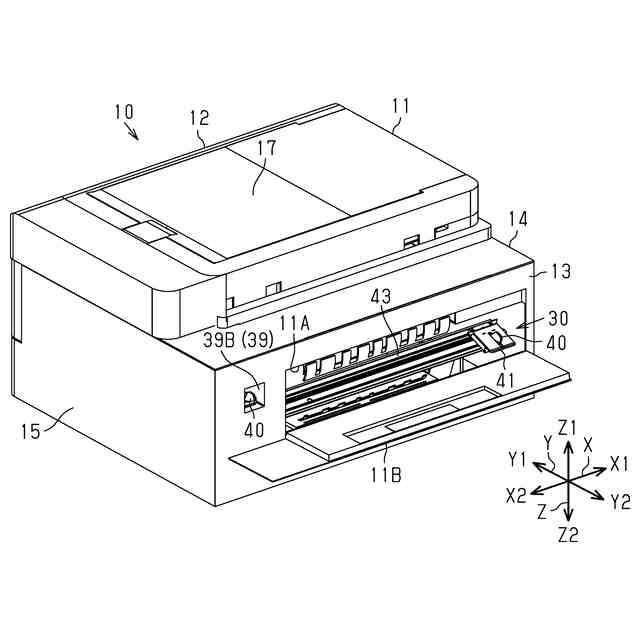

図３は、第１実施形態の記録装置を示す斜視図である。
図４は、第１実施形態の記録装置を示す説明図である。

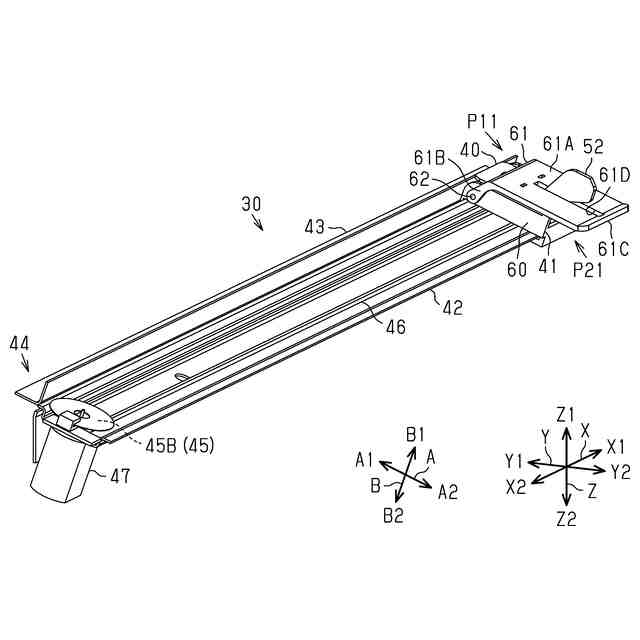

図５は、第１実施形態の切断部を示す斜視図である。
図６は、第１実施形態の切断部を示す斜視図である。

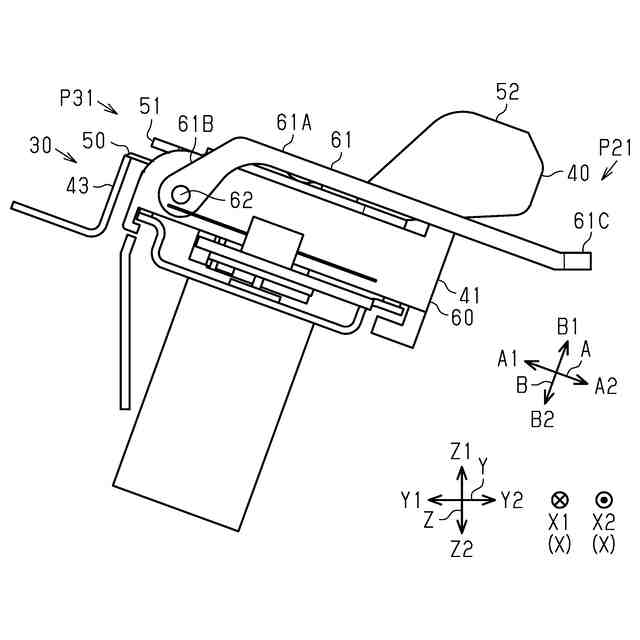

図７は、第１実施形態の切断部を示す側面図である。

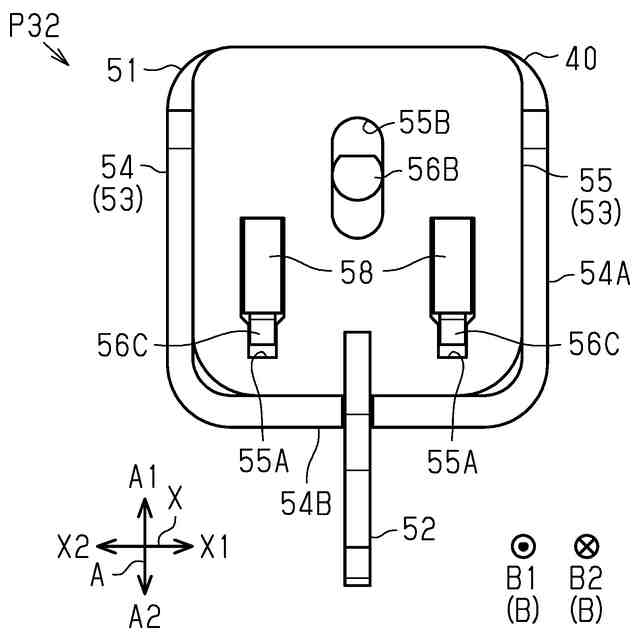

図８は、第１実施形態のカッターユニットを示す上面図である。
図９は、第１実施形態のカッターユニット及びカッターキャリッジを示す断面図である。
図１０は、第１実施形態のカッターユニット及びカッターキャリッジを示す断面図である。
図１１は、第１実施形態のカッターユニット及びカッターキャリッジを示す断面図である。

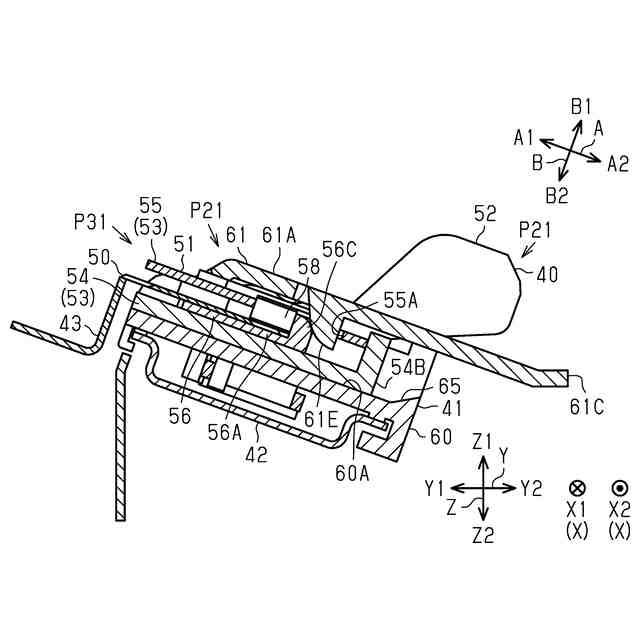

図１２は、第１実施形態のカッターユニット及びカッターキャリッジを示す断面図である。

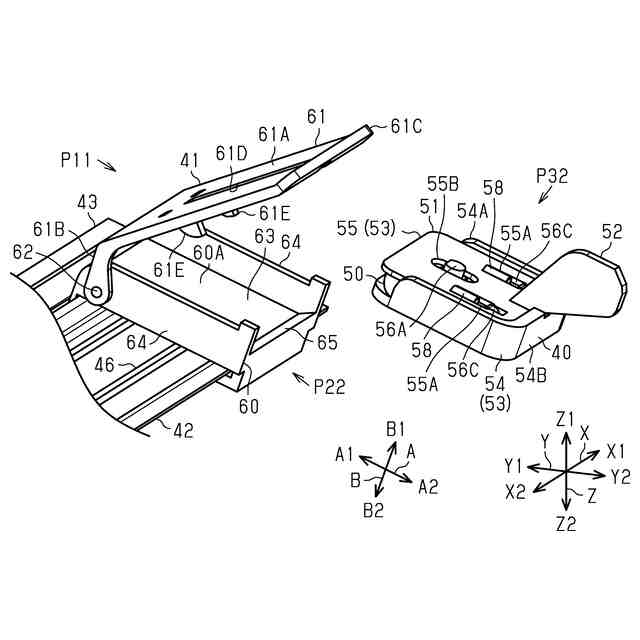

図１３は、第２実施形態のカッターユニットを示す斜視図である。

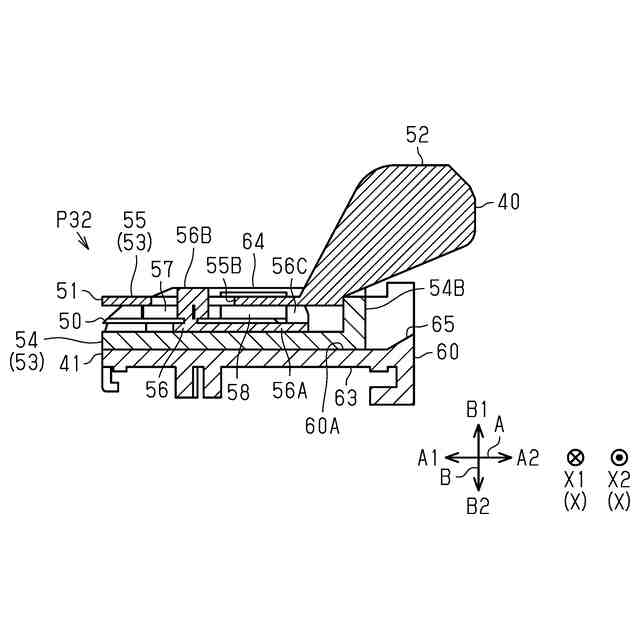

図１４は、第２実施形態のカッターユニットを示す断面図である。
図１５は、第２実施形態のカッターユニット及びカッターキャリッジを示す断面図である。
図１６は、第２実施形態のカッターユニット及びカッターキャリッジを示す断面図である。
図１７は、第３実施形態のカッターユニットを示す斜視図である。
図１８は、第３実施形態のカッターユニット及びカッターキャリッジを示す上面図である。
図１９は、第３実施形態のカッターユニットを示す断面図である。
図２０は、第３実施形態のカッターユニット及びカッターキャリッジを示す断面図である。
図２１は、第３実施形態のカッターユニット及びカッターキャリッジを示す断面図である。
図２２は、第４実施形態のカッターユニット及びカッターキャリッジを示す側面図である。
【発明を実施するための形態】
【０００７】
［第１実施形態］
以下、記録装置の一実施形態について説明する。以下の説明では、鉛直方向Ｚと交差する方向を幅方向Ｘとし、鉛直方向Ｚ及び幅方向Ｘと交差する方向を前後方向Ｙとする。幅方向Ｘのうち一方を第１幅方向Ｘ１とし、幅方向Ｘのうち他方を第２幅方向Ｘ２とする。前後方向Ｙのうち一方を前方Ｙ１とし、前後方向Ｙのうち他方を後方Ｙ２とする。鉛直方向Ｚのうち上方を上方Ｚ１とし、鉛直方向Ｚのうち下方を下方Ｚ２とする。
【０００８】
＜記録装置１０の構成＞
図１に示すように、記録装置１０は、図４に示す媒体９０に画像を記録する装置である。記録装置１０は、液体を吐出することにより媒体９０に画像を記録する装置であってもよい。液体は、例えばインクであってもよい。液体は、例えば複数種類の色であっても１種類の色であってもよい。媒体９０は、例えば図４に示すロール紙９１及び用紙９２であってもよい。ロール紙９１は、ロール状の媒体９０である。用紙９２は、シート状の媒体９０である。用紙９２は、普通紙である。記録装置１０は、複数種類の媒体９０に記録を行ことができる装置であってもよい。
【０００９】
記録装置１０は、筐体１１を備える。筐体１１は、記録装置１０の外装である。筐体１１は、記録装置１０の前面１２、背面１３、左側面１４、右側面１５、底面１６及び天面１７を構成するが、これに限定されない。筐体１１は、少なくとも記録装置１０の前面１２の一部、背面１３の一部、左側面１４の一部、右側面１５の一部、底面１６の一部及び天面１７の一部を構成してもよい。筐体１１は、記録装置１０を構成する各種部材を収容する。
【００１０】
記録装置１０は、操作パネル１８を備える。操作パネル１８は、前面１２に設けられてもよい。操作パネル１８は、タッチパネルであってもよい。操作パネル１８は、操作部１８Ａと、表示部１８Ｂとを備えてもよい。操作部１８Ａは、ユーザーによって操作可能である。操作部１８Ａは、複数の操作領域から構成されてもよい。表示部１８Ｂは、記録装置１０に関する情報を表示する。
（【００１１】以降は省略されています）
