公開番号2025127324
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023998
出願日2024-02-20
発明の名称光照射装置及び光照射方法
出願人MFオプテックス株式会社
代理人弁理士法人前田特許事務所
主分類F21V 8/00 20060101AFI20250825BHJP(照明)
要約【課題】表面に凹凸を有する被光照射対象に対し、凹凸による影の影響を軽減して光を均一に照射することができる光照射装置を提供する。
【解決手段】光照射装置10は、光源11と、光源11からの光を導光するとともに側面発光する光拡散ファイバ13と、光拡散ファイバ13が埋設されて光拡散ファイバ13から側面発光した光を透過して外部に出射する塊状の光出射部14とを備える。
【選択図】図1A
特許請求の範囲【請求項１】
光源と、
前記光源からの光を導光するとともに側面発光する光拡散ファイバと、
前記光拡散ファイバが埋設されて前記光拡散ファイバから側面発光した光を透過して外部に出射する塊状の光出射部と、
を備えた光照射装置。
続きを表示（約 510 文字）【請求項２】
請求項１に記載された光照射装置において、
前記光出射部の被光照射対象への光出射面が所定温度で可塑性を有する材料で形成されている光照射装置。
【請求項３】
請求項１に記載された光照射装置において、
前記光出射部に光散乱体が分散するように添加されている光照射装置。
【請求項４】
請求項１に記載された光照射装置において、
前記光出射部に蛍光体が分散するように添加されている光照射装置。
【請求項５】
請求項１に記載された光照射装置において、
前記光出射部における前記光拡散ファイバの埋設位置から被光照射対象側とは反対側に光反射構造が設けられている光照射装置。
【請求項６】
請求項１に記載された光照射装置において、
前記光拡散ファイバの先端が前記光出射部内に設けられている光照射装置。
【請求項７】
塊状の光出射部に埋設された光拡散ファイバを側面発光させ、前記光拡散ファイバから側面発光した光を、前記光出射部を透過させて外部に出射させることにより被光照射対象に照射する光照射方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光照射装置及び光照射方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
側面発光する光拡散ファイバは、蛍光灯やネオン管といった放電管と同様、照明、広告、装飾等の用途で用いることができる（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１３１５３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ＬＥＤ等の光源を被光照射対象の近傍に設置し、光源からの光を直接的に被光照射対象に照射する光照射方法がある。また、光源に接続した光ファイバを被光照射対象の近傍まで延ばし、光源からの光を光ファイバを介して間接的に被光照射対象に照射する光照射方法がある。これらの光照射方法において、被光照射対象の表面が凹凸面である場合、凹凸による影が影響して被光照射対象に均一に光を照射することが困難であるという問題がある。
【０００５】
本発明の課題は、表面に凹凸を有する被光照射対象に対し、凹凸による影の影響を軽減して光を均一に照射することができる光照射装置を提供することである。
【課題を解決するための手段】
【０００６】
本発明は、光源と、前記光源からの光を導光するとともに側面発光する光拡散ファイバと、前記光拡散ファイバが埋設されて前記光拡散ファイバから側面発光した光を透過して外部に出射する塊状の光出射部とを備えた光照射装置である。
【０００７】
本発明は、塊状の光出射部に埋設された光拡散ファイバを側面発光させ、前記光拡散ファイバから側面発光した光を、前記光出射部を透過させて外部に出射させることにより被光照射対象に照射する光照射方法。
【発明の効果】
【０００８】
本発明によれば、塊状の光出射部に埋設された光拡散ファイバを側面発光させ、その光拡散ファイバから側面発光した光を、光出射部を透過させるとともに拡散させて外部に出射させ、それを被光照射対象に照射することにより、表面に凹凸を有する被光照射対象に対しても、凹凸による影の影響を軽減して光を均一に照射することができる。
【図面の簡単な説明】
【０００９】

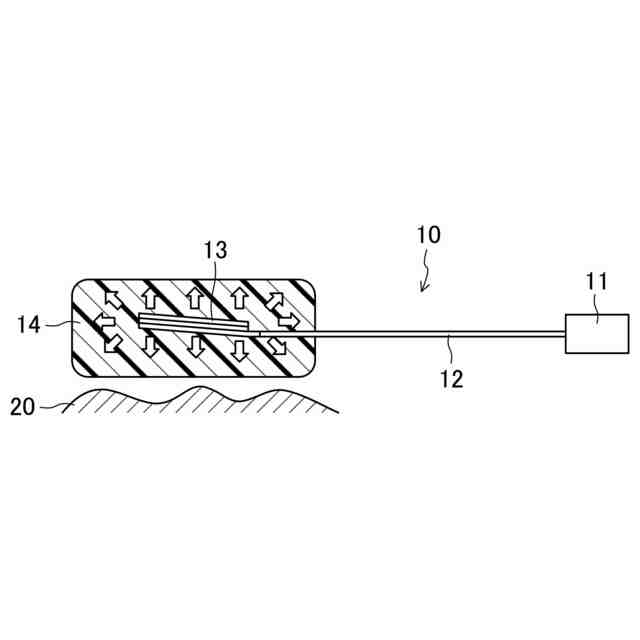

実施形態１に係る光照射装置の構成を示す側面視の図である。

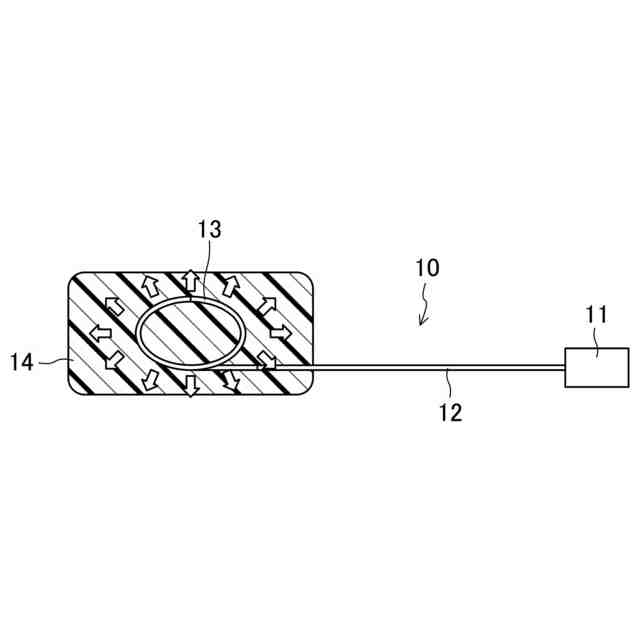

実施形態１に係る光照射装置の構成を示す平面視の図である。

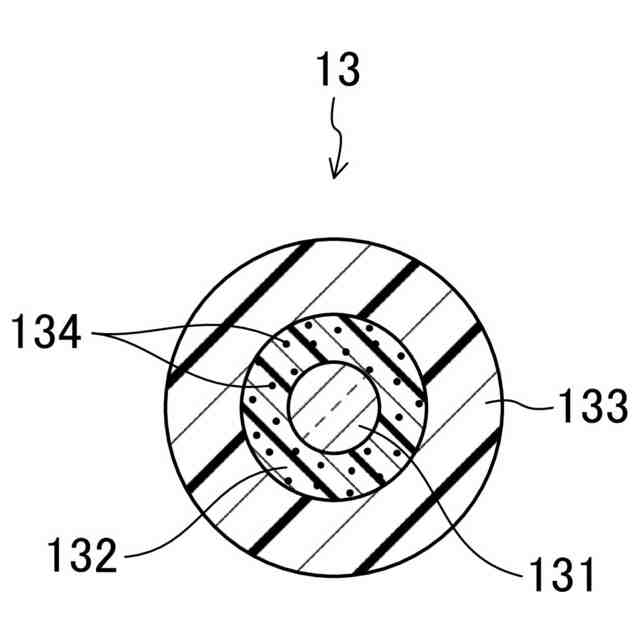

光拡散ファイバの断面図である。

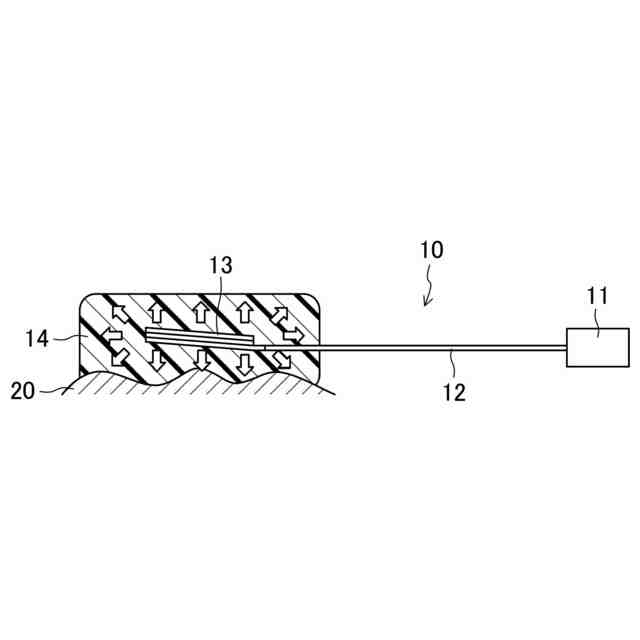

実施形態１に係る光照射装置の使用方法の一態様を示す図である。

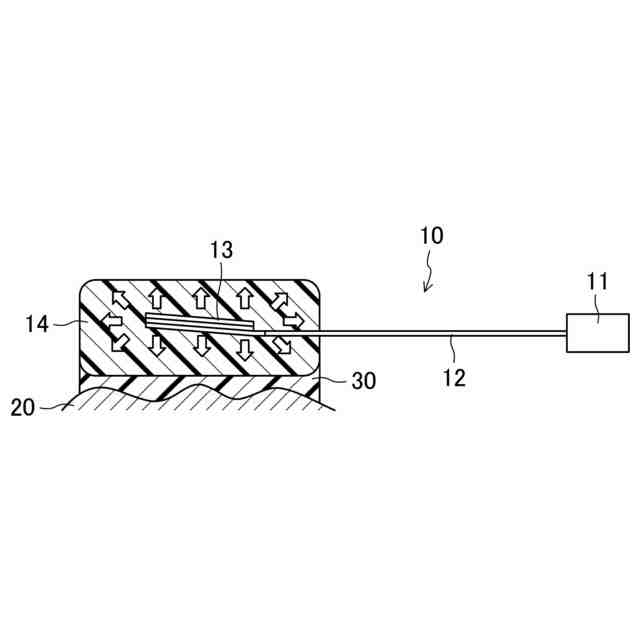

実施形態２に係る光照射装置の構成を示す側面視の図である。

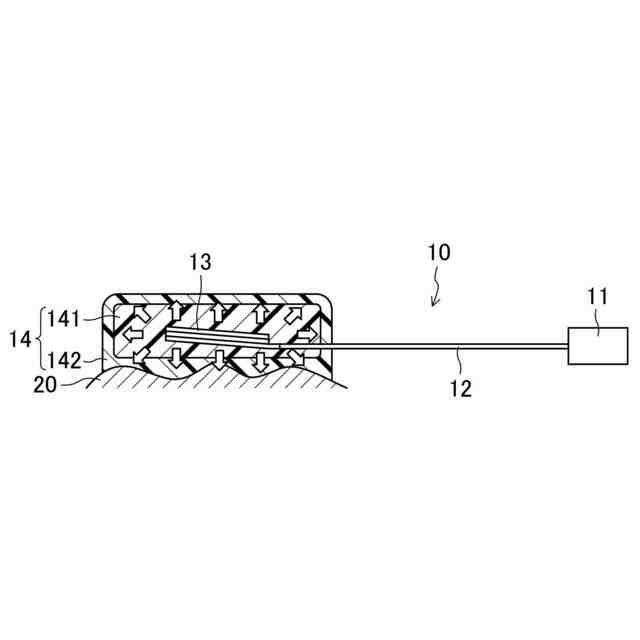

実施形態２に係る光照射装置の変形例の構成を示す側面視の図である。

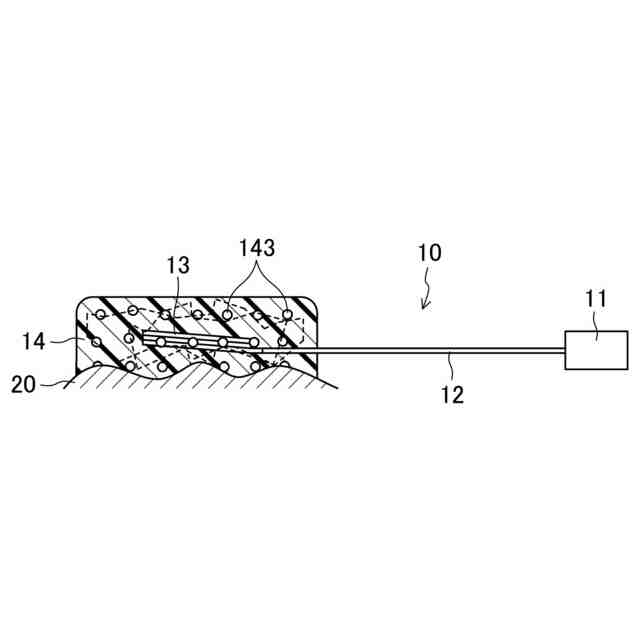

実施形態３に係る光照射装置の構成を示す側面視の図である。
実施形態４に係る光照射装置の構成を示す側面視の図である。

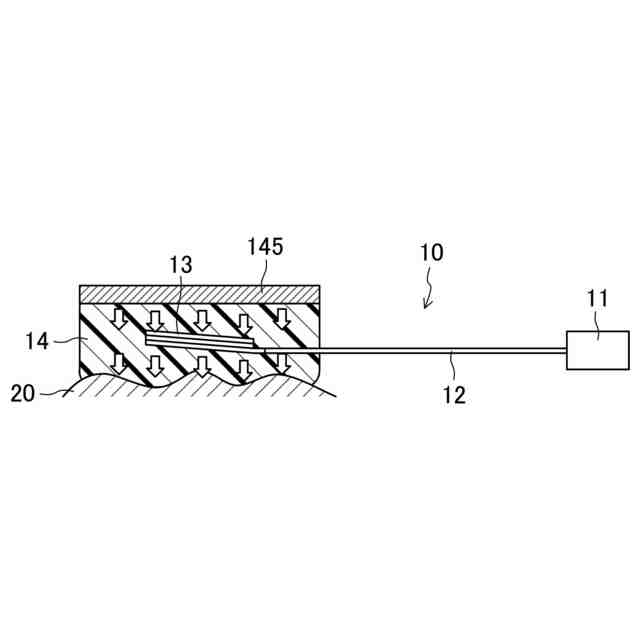

実施形態５に係る光照射装置の第１の構成を示す側面視の図である。
実施形態５に係る光照射装置の第２の構成を示す側面視の図である。
実施形態６に係る光照射装置の構成を示す側面視の図である。
実施形態６に係る光照射装置を用いた樹脂成形品の製造方法の第１の説明図である。
実施形態６に係る光照射装置を用いた樹脂成形品の製造方法の第２の説明図である。
【発明を実施するための形態】
【００１０】
以下、実施形態について図面に基づいて詳細に説明する。
（【００１１】以降は省略されています）
