特許ウォッチ

公開番号2025125608
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2024021631
出願日2024-02-16
発明の名称積層体
出願人タキロンシーアイ株式会社
代理人個人
主分類B32B 27/36 20060101AFI20250821BHJP(積層体)
要約【課題】バイオポリカーボネート樹脂を表面層に用い、成形性が良好で、真空成形を行っても表面層の表面に形成した凹凸(エンボス等)を維持しやすい積層体を提供すること。
【解決手段】表面層1とコア層2とを有する積層体であって、表面層1は、イソソルバイドに由来する構造単位を有するポリカーボネート系樹脂を含み、コア層2は、ポリカーボネート樹脂及びコポリエステル樹脂を含む。

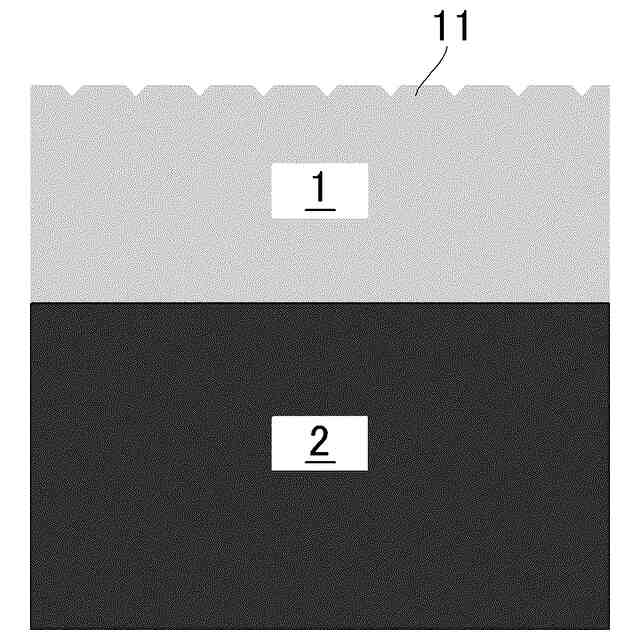

【選択図】図1
特許請求の範囲【請求項１】
表面層とコア層とを有する積層体であって、
前記表面層は、
イソソルバイドに由来する構造単位を有するポリカーボネート系樹脂を含み、
前記コア層は、ポリカーボネート樹脂及びコポリエステル樹脂を含む
ことを特徴とする積層体。
続きを表示（約 470 文字）【請求項２】

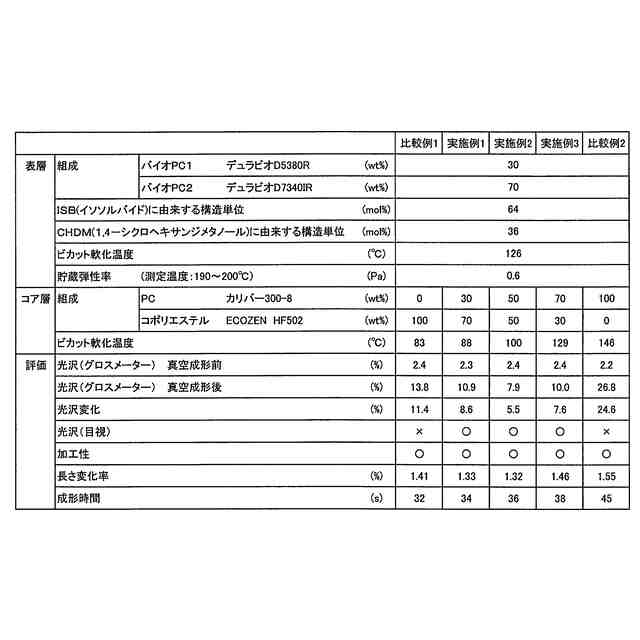

前記コア層のポリカーボネート樹脂及びコポリエステル樹脂の重量比が、ポリカーボネート：コポリエステル＝２０：８０～８０：２０である
ことを特徴とする請求項１に記載の積層体。
【請求項３】
前記コア層のビカット軟化温度が、８５～１３５℃である
ことを特徴とする請求項１又は２に記載の積層体。
【請求項４】
前記表面層に含まれるイソソルバイドに由来する構造単位を有するポリカーボネート系樹脂は、
イソソルバイドに由来する構造単位が５０ｍｏｌ％より大きく、
１，４－シクロヘキサンジメタノールに由来する構造単位が、５０ｍｏｌ％未満である
ことを特徴とする請求項１又は２に記載の積層体。
【請求項５】
前記表面層の１９０℃における貯蔵弾性率が０．４Ｐａ以上である
ことを特徴とする請求項１又は２に記載の積層体。
【請求項６】
前記表面層の表面に凹凸が形成されてなる
ことを特徴とする請求項１又は２に記載の積層体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コア層と表面層を有する積層体に関するものである。
続きを表示（約 920 文字）【背景技術】
【０００２】
近年、例えば、自動車の軽量化やデザイン性向上を目的に、自動車の内装部材や外装部材に、耐衝撃性、断熱性等に優れたポリカーボネート樹脂が用いられるようになってきた。
【０００３】
一方、ポリカーボネート樹脂には、脱炭素社会の実現に資する材料として、植物由来のイソソルバイドを主原料としたバイオポリカーボネート樹脂が提案され、実用化されている（例えば、特許文献１参照。）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－１９６１５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、バイオポリカーボネート樹脂を表面層に用い、成形性が良好で、真空成形を行っても表面層の表面に形成した凹凸（エンボス等）を維持しやすい積層体を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明の積層体は、表面層とコア層とを有する積層体であって、前記表面層は、イソソルバイドに由来する構造単位を有するポリカーボネート系樹脂を含み、前記コア層は、ポリカーボネート樹脂及びコポリエステル樹脂を含むことを特徴とする。
【０００７】
この場合において、前記コア層のポリカーボネート樹脂及びコポリエステル樹脂の重量比が、ポリカーボネート：コポリエステル＝２０：８０～８０：２０であることができる。
【０００８】
また、前記コア層のビカット軟化温度が、８５～１３５℃であることができる。
【０００９】
また、前記表面層に含まれるイソソルバイドに由来する構造単位を有するポリカーボネート系樹脂は、イソソルバイドに由来する構造単位が５０ｍｏｌ％より大きく、１，４－シクロヘキサンジメタノールに由来する構造単位が、５０ｍｏｌ％未満であることができる。
【００１０】
また、前記表面層の１９０℃における貯蔵弾性率が０．４Ｐａ以上であることができる。
（【００１１】以降は省略されています）

関連特許
