公開番号2025124260
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2024020188
出願日2024-02-14
発明の名称マーキング装置
出願人シヤチハタ株式会社
代理人個人,個人,個人
主分類B41K 1/02 20060101AFI20250819BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】単一の弾性体によって両側のマーキング部材の復帰を可能とした両頭式のマーキング装置を提供する。
【解決手段】本発明のマーキング装置は、外筒10と、外筒10内を移動可能であり両端にマーキング部材21、22を備えた本体20と、本体20を移動させ、マーキング部材を外筒10の両端から選択的に突出させることができる操作部24と、外筒10と本体20との間に存在する単一の弾性体30とを備える。弾性体の両端31、32を外筒10と本体20に固着し、単一の弾性体30によって両側のマーキング部材21、22を復帰させることができるようにした。
【選択図】図4
特許請求の範囲【請求項１】
外筒と、前記外筒内を移動可能であり両端にマーキング部材を備えた本体と、前記本体を移動させ、前記マーキング部材を前記外筒の両端から選択的に突出させることができる操作部と、前記外筒と前記本体との間に存在する単一の弾性体とを備え、前記弾性体の両端が前記外筒と前記本体とに固着されていることを特徴とするマーキング装置。
続きを表示（約 370 文字）【請求項２】
前記操作部は、前記マーキング部材がともに前記外筒の内部に完全に収納される位置で、前記本体を固定できる規制部を備えている、請求項１に記載のマーキング装置。
【請求項３】
前記操作部は、前記マーキング部材を前記外筒から突出させた位置で、前記本体を固定できる規制部を備えている、請求項１または２に記載のマーキング装置。
【請求項４】
前記操作部は、操作片と、前記外筒に形成された長孔とからなる、請求項１または２に記載のマーキング装置。
【請求項５】
前記外筒の両端には、前記マーキング部材の突出と連動して開閉する蓋を設けた、請求項１または２に記載のマーキング装置。
【請求項６】
前記マーキング部材は浸透印である、請求項１または２に記載のマーキング装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、外筒の両端に出没可能なマーキング部材を備えた両頭式のマーキング装置に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
両端にマーキング部材を備えた両頭式のマーキング装置は、一つで二種類の役割を果たすことができる点で便利である。例えば特許文献１には、側面に操作部を備えた外筒と、外筒内を移動可能で両端にボールペンレフィールを嵌合させた本体とからなる、操作性に優れた両頭式のボールペンが開示されている。操作部は両端でロック可能となっている。
【０００３】
この両頭式のボールペンは、本体の両側にそれそれ弾性体である圧縮ばねを備えており、操作部を一方に動かすと一方のボールペンレフィールが外筒から押し出されるとともに押し出された側の圧縮ばねが圧縮される。そして操作部のロックを解除すると圧縮ばねの力によって本体とボールペンレフィールが元の位置に戻される構造である。
【０００４】
このように従来の両頭式のマーキング装置は、内部に２つの復帰用の弾性体を備えるものが一般的であり、構成部品が多くなり、製造コストが高くなるという問題があった。
【先行技術文献】
【特許文献】
【０００５】
実公昭６２－１７２０９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の目的は上記した従来の問題点を解決し、単一の弾性体によって両側のマーキング部材の復帰を可能とした両頭式のマーキング装置を提供することである。
【課題を解決するための手段】
【０００７】
上記の課題を解決するためになされた本発明のマーキング装置は、外筒と、前記外筒内を移動可能であり両端にマーキング部材を備えた本体と、前記本体を移動させ、前記マーキング部材を前記外筒の両端から選択的に突出させることができる操作部と、前記外筒と前記本体との間に存在する単一の弾性体とを備え、前記弾性体の両端が前記外筒と前記本体に固着されていることを特徴とするものである。
【０００８】
なお、前記操作部は、前記マーキング部材がともに前記外筒の内部に完全に収納される位置で、前記本体を固定できる規制部を備えていることが好ましい。また前記操作部は、前記マーキング部材を前記外筒から突出させた位置で、前記本体を固定できる規制部を備えていることが好ましい。また前記操作部は、操作片と、前記外筒に形成された長孔とからなるものとすることができる。また前記外筒の両端には、前記マーキング部材の突出と連動して開閉する蓋を設けることができる。なお、前記マーキング部材を浸透印とすることができる。
【発明の効果】
【０００９】
本発明のマーキング装置は、外筒と本体との間に存在する単一の弾性体の両端を外筒と本体に固着した構造であるから、操作部によって本体を一方に操作して一方のマーキング部材を突出させると弾性体は圧縮され、反対側に操作して他方のマーキング部材を突出させると弾性体は引き伸ばされる。そして操作部を解除すれば弾性体は元の状態に戻ろうとするため、単一の弾性体によって、両側のマーキング部材を復帰させることができる。このように弾性体を単一としたので、構成部品を減少させ、製造コストを引き下げることができる。
【図面の簡単な説明】
【００１０】

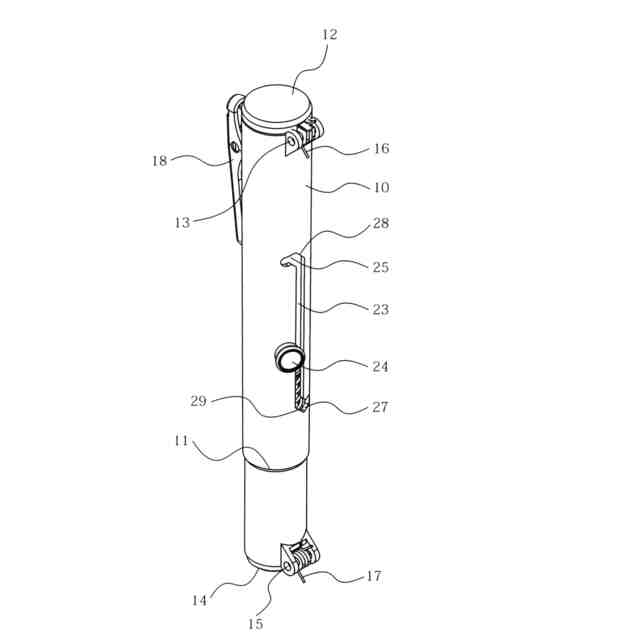

収納状態のマーキング装置の外観斜視図である。

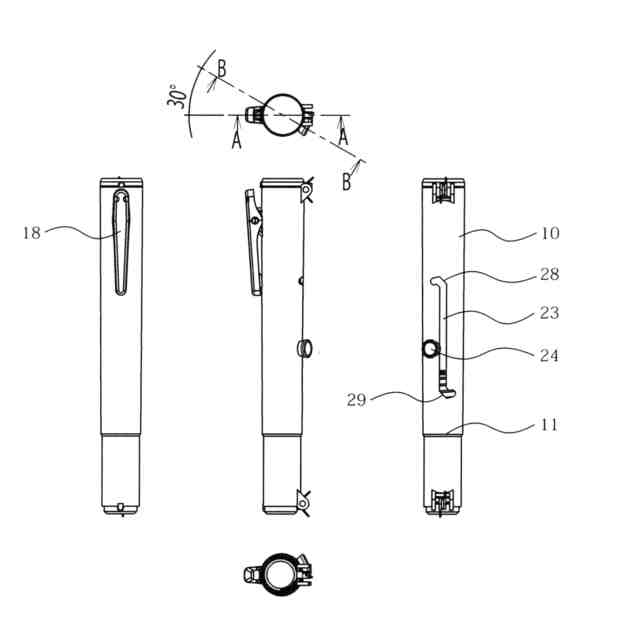

収納状態のマーキング装置の正面、左側面、右側面、上面、底面を示す図である。

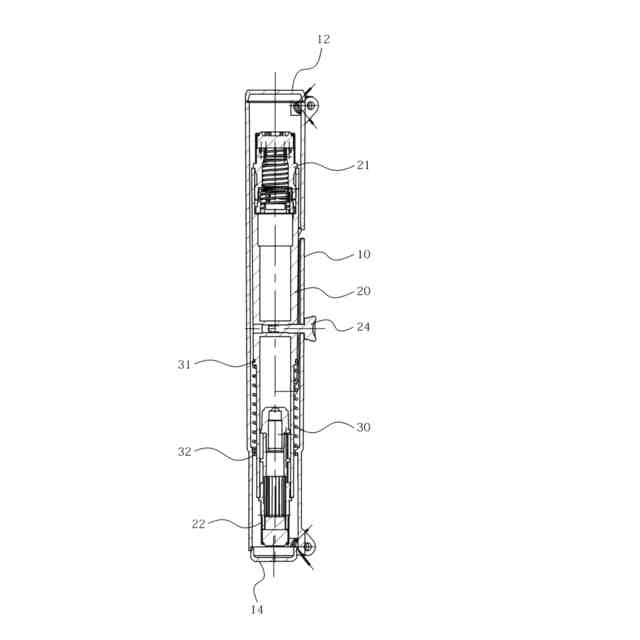

収納状態のマーキング装置のＡ－Ａ断面図である。

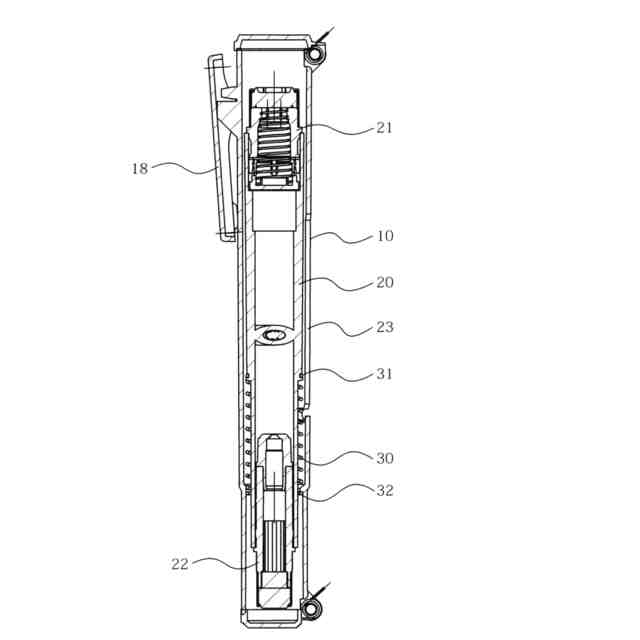

収納状態のマーキング装置のＢ－Ｂ断面図である。

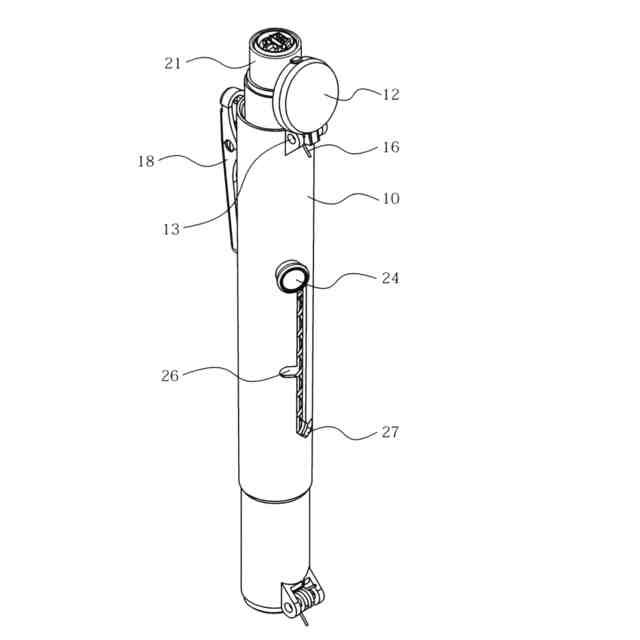

第１のマーキング装置の使用状態を示す外観斜視図である。

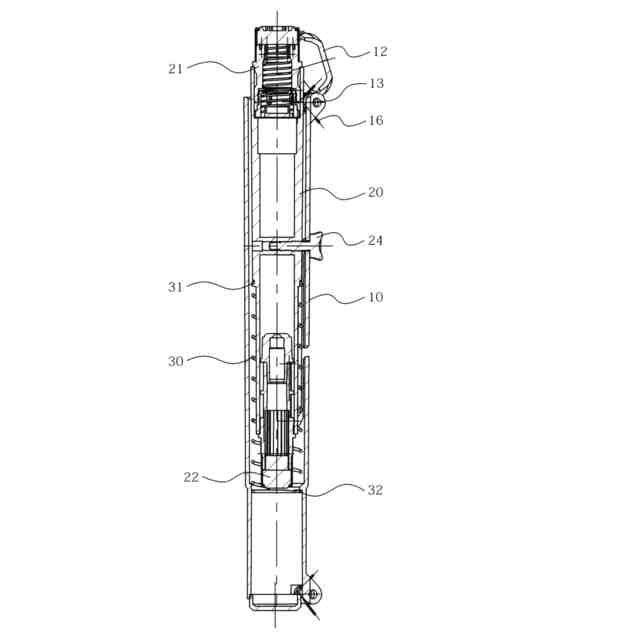

第１のマーキング装置の使用状態を示す中央縦断面図である。

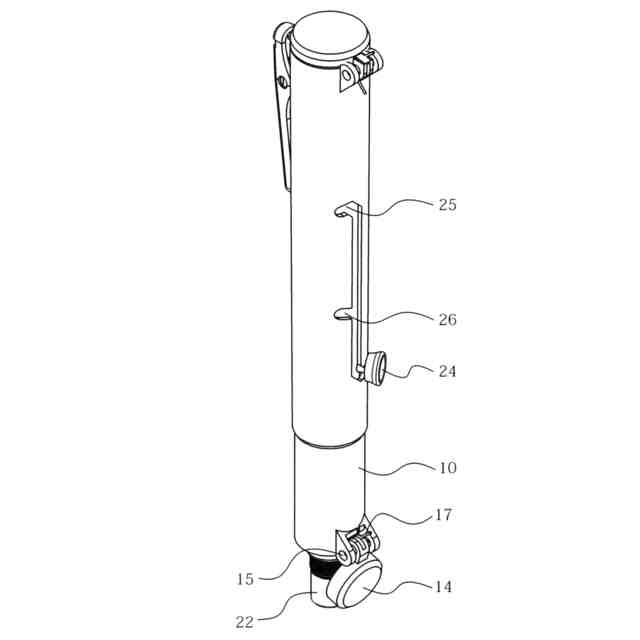

第２のマーキング装置の使用状態を示す外観斜視図である。

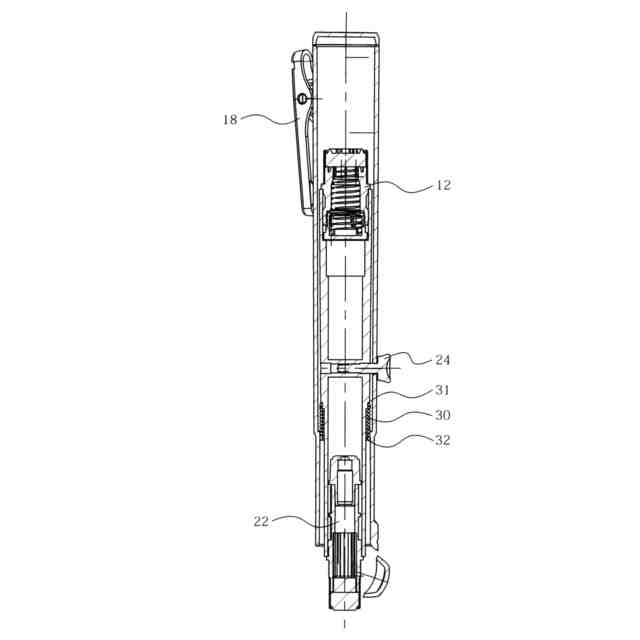

第２のマーキング装置の使用状態を示す中央縦断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
