公開番号2025119708
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024014646
出願日2024-02-02
発明の名称検査装置、サービス提供方法及び検査プログラムの提供方法
出願人JUKI株式会社
代理人弁理士法人酒井国際特許事務所
主分類G01N 21/956 20060101AFI20250807BHJP(測定;試験)
要約【課題】検査対象物に合わせた検査プログラムのユーザへの提供を改善する。
【解決手段】検査装置は、検査対象物の外観検査を行う検査装置であって、検査対象物を撮像して撮像画像を生成する撮像装置と、検査プログラムに従って撮像画像の画像処理を行うことにより、検査対象物の検査を行う制御装置と、検査装置に対するアクセスを受け付ける入出力部と、を備え、制御装置は、入出力部により受け付けたアクセス元のライセンス情報に応じて、検査プログラムの設定変更を許容する範囲を決定する。
【選択図】図2
特許請求の範囲【請求項１】
検査対象物の外観検査を行う検査装置であって、
前記検査対象物を撮像して撮像画像を生成する撮像装置と、
検査プログラムに従って前記撮像画像の画像処理を行うことにより、前記検査対象物の検査を行う制御装置と、
前記検査装置に対するアクセスを受け付ける入出力部と、を備え、
前記制御装置は、前記入出力部により受け付けたアクセス元のライセンス情報に応じて、前記検査プログラムの設定変更を許容する範囲を決定する、
検査装置。
続きを表示（約 1,900 文字）【請求項２】
前記検査プログラムは、複数のプログラムテンプレートと、前記プログラムテンプレートに含まれる複数項目の検査パラメータと、を含み、
前記制御装置は、前記ライセンス情報に応じて、複数項目の前記検査パラメータのうち、変更可能な項目の範囲を決定する、
請求項１に記載の検査装置。
【請求項３】
前記ライセンス情報は、第１ライセンス、第２ライセンス及び第３ライセンスのいずれかを示す情報を含み、
前記制御装置は、
前記第１ライセンスに対して、前記検査プログラムに含まれる全ての項目の前記検査パラメータ及び前記プログラムテンプレートの内容を変更可能とし、
前記第２ライセンスに対して、前記検査パラメータの各項目のうち第１部分を除いた項目の前記検査パラメータを変更可能とし、
前記第３ライセンスに対して、前記第１部分を包含する第２部分を除いた項目の前記検査パラメータを変更可能とする、
請求項２に記載の検査装置。
【請求項４】
前記制御装置は、前記入出力部を介して、前記検査プログラムのユーザインターフェース画面を出力し、
前記制御装置は、前記第１ライセンスに対して、前記ユーザインターフェース画面の内容を変更可能とする、
請求項３に記載の検査装置。
【請求項５】
検査対象物の外観検査を行う検査装置に関するサービス提供を、コンピュータにより実行するサービス提供方法であって、
ライセンスの種類情報を含むライセンス生成指示を受け付けるステップと、
前記種類情報に応じたライセンス情報を発行するステップと、
前記ライセンス情報を含む前記検査装置へのアクセスを受け付けるステップと、
受け付けたアクセス元の前記ライセンス情報に応じて、前記検査装置の検査プログラムの設定変更を許容する範囲を決定するステップと、を備える、
サービス提供方法。
【請求項６】
前記検査対象物の試験品に対するテスト検査の実行指示を受け付けるステップと、
実行指示に応じて前記検査装置により前記テスト検査を実行するステップと、
前記テスト検査の結果に応じて、前記検査プログラムに関する案内情報を出力するステップと、をさらに備える、
請求項５に記載のサービス提供方法。
【請求項７】
前記ライセンス情報に応じて、前記検査装置の稼働情報を収集するステップと、
前記稼働情報に基づいて通知イベントの発生を検知するステップと、
検知した前記通知イベントの発生を通知するステップと、をさらに備える、
請求項５または６に記載のサービス提供方法。
【請求項８】
検査装置の検査プログラムの提供方法であって、
前記検査プログラムはライセンスの種類に応じた範囲内で調整できるものであり、
メーカーが保有するライセンス管理装置によりライセンス情報を発行し、
前記ライセンス情報には、前記ライセンスの種類として、
メーカーが保有する第１ライセンスと、
パートナーが保有する第２ライセンスと、
ユーザが保有する第３ライセンスと、のいずれかが割り当てられ、
前記メーカー又は前記パートナーは、前記ユーザに提供された前記検査装置にアクセスして、前記ライセンス情報の前記ライセンスの種類毎に設定された権限に応じて、前記検査プログラムに含まれる１つ又は複数のプログラムテンプレートを組み合わせた検査アルゴリズムを作成する、
ことを特徴とする検査プログラムの提供方法。
【請求項９】
前記プログラムテンプレートは、１つ又は複数の検査パラメータを含む、
ことを特徴とする請求項８に記載の検査プログラムの提供方法。
【請求項１０】
前記第１ライセンスは、前記検査プログラムに含まれる全ての項目の前記検査パラメータ及び前記プログラムテンプレートの内容の変更が可能であり、
前記第２ライセンスは、前記検査パラメータの各項目のうち第１部分を除いた項目の前記検査パラメータの変更が可能であり、
前記第３ライセンスは、前記第１部分を包含する第２部分を除いた項目の前記検査パラメータの変更が可能である、
ことを特徴とする請求項９に記載の検査プログラムの提供方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書で開示する技術は、検査装置、サービス提供方法及び検査プログラムの提供方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１に開示されているように、部品が実装された後の基板等の自動外観検査（ＡＯＩ：Automated Optical Inspection）を行う外観検査装置が知られている。外観検査装置は、撮像装置によって検査対象物（基板等）の撮像画像を生成し、検査対象物に合わせた検査プログラムによって撮像画像の画像処理を行うことにより、検査を行う。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２０７３２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
検査プログラムは、画像処理や判定処理に関わる個別処理を行う複数のプログラムの組み合わせで構成され、多数の検査パラメータを含む。使用するプログラムの組み合わせや、検査パラメータの設定によって、検査項目の検査精度が左右されるが、検査対象物に合わせて検査プログラムを適切に構築することは専門知識や高度な知見を必要とする場合が少なくない。検査装置ユーザは、ユーザ自身による検査プログラムの調整で十分な検出精度や検査時間の短縮化を実現できない場合、検査装置メーカーに検査プログラムの調整や検査対象物に特化した開発を委託する場合がある。しかし、人的資源の問題もあるため、検査プログラムの改善までには時間を要する場合があり、改善が望まれる。
【０００５】
本開示は、上記に鑑みてなされたものであり、検査対象物に合わせた検査プログラムのユーザへの提供を改善することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第１の態様に従えば、検査対象物の外観検査を行う検査装置であって、前記検査対象物を撮像して撮像画像を生成する撮像装置と、検査プログラムに従って前記撮像画像の画像処理を行うことにより、前記検査対象物の検査を行う制御装置と、前記検査装置に対するアクセスを受け付ける入出力部と、を備え、前記制御装置は、前記入出力部により受け付けたアクセス元のライセンス情報に応じて、前記検査プログラムの設定変更を許容する範囲を決定する、検査装置が提供される。
【０００７】
本発明の第２の態様に従えば、検査対象物の外観検査を行う検査装置に関するサービス提供を、コンピュータにより実行するサービス提供方法であって、ライセンスの種類情報を含むライセンス生成指示を受け付けるステップと、前記種類情報に応じたライセンス情報を発行するステップと、前記ライセンス情報を含む前記検査装置へのアクセスを受け付けるステップと、受け付けたアクセス元の前記ライセンス情報に応じて、前記検査装置の検査プログラムの設定変更を許容する範囲を決定するステップと、を備える、サービス提供方法が提供される。
【０００８】
本発明の第３の態様に従えば、検査装置の検査プログラムの提供方法であって、前記検査プログラムはライセンスの種類に応じた範囲内で調整できるものであり、メーカーが保有するライセンス管理装置によりライセンス情報を発行し、前記ライセンス情報には、前記ライセンスの種類として、メーカーが保有する第１ライセンスと、パートナーが保有する第２ライセンスと、ユーザが保有する第３ライセンスと、のいずれかが割り当てられ、前記メーカー又は前記パートナーは、前記ユーザに提供された前記検査装置にアクセスして、前記ライセンス情報の前記ライセンスの種類毎に設定された権限に応じて、前記検査プログラムに含まれる１つ又は複数のプログラムテンプレートを組み合わせた検査アルゴリズムを作成する、検査プログラムの提供方法が提供される。
【発明の効果】
【０００９】
本明細書で開示する技術によれば、検査対象物に合わせた検査プログラムのユーザへの提供を改善することができる。
【図面の簡単な説明】
【００１０】

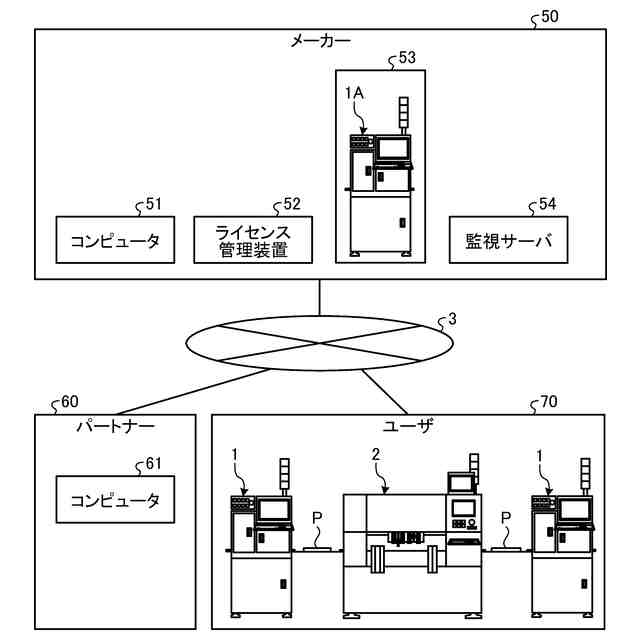

図１は、実施形態に係る検査装置と、検査装置に関するライセンス発行対象とを説明する説明図である。

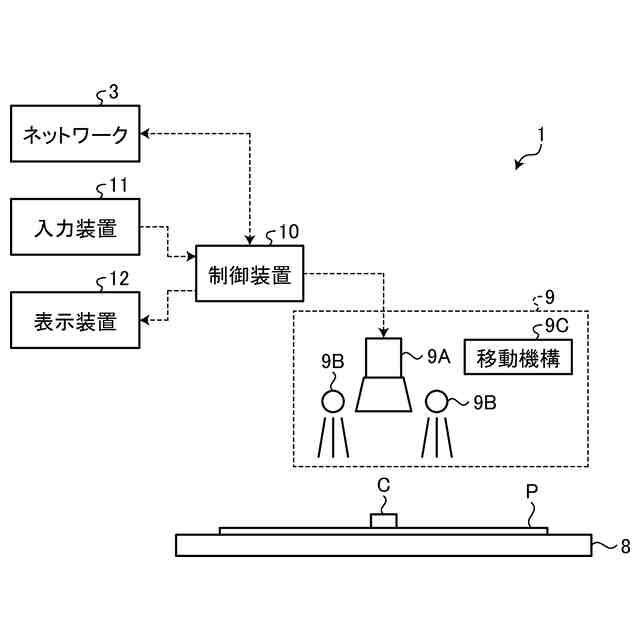

図２は、実施形態に係る検査装置を模式的に示す図である。
図３は、実施形態に係る制御装置を示すハードウエア構成図である。

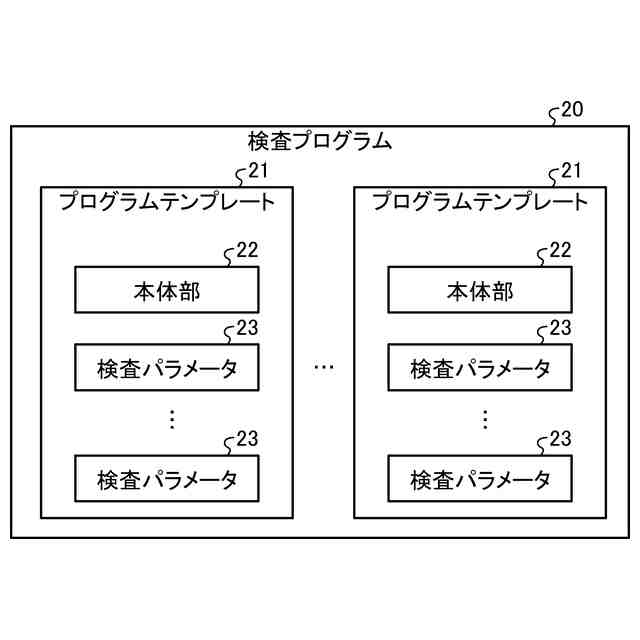

図４は、実施形態に係る検査プログラムの構成を説明する説明図である。
図５は、ライセンス情報の種類を示した説明図である。

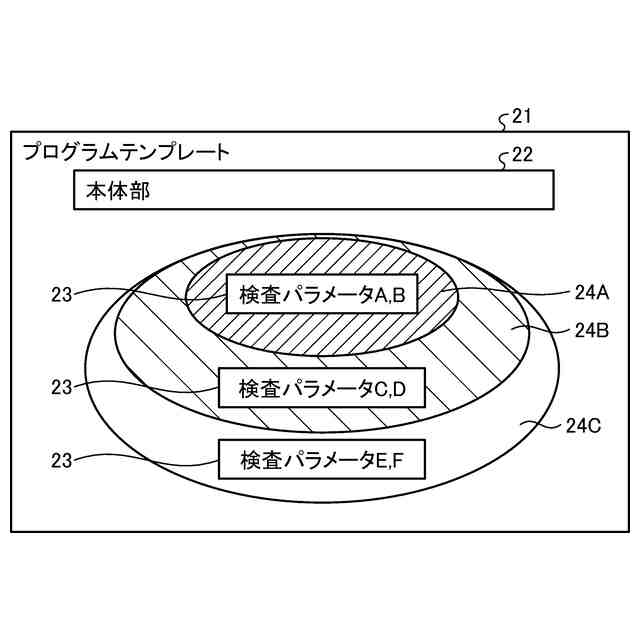

図６は、プログラムテンプレートに含まれる検査パラメータの種類の例を説明する説明図である。

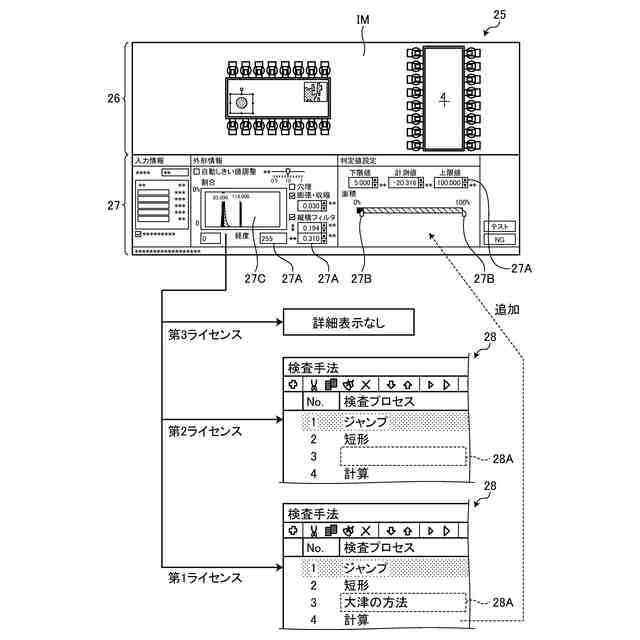

図７は、検査装置のユーザインターフェース画面を説明するための模式図である。
図８は、実施形態に係るサービス提供方法を示すフローチャートである。

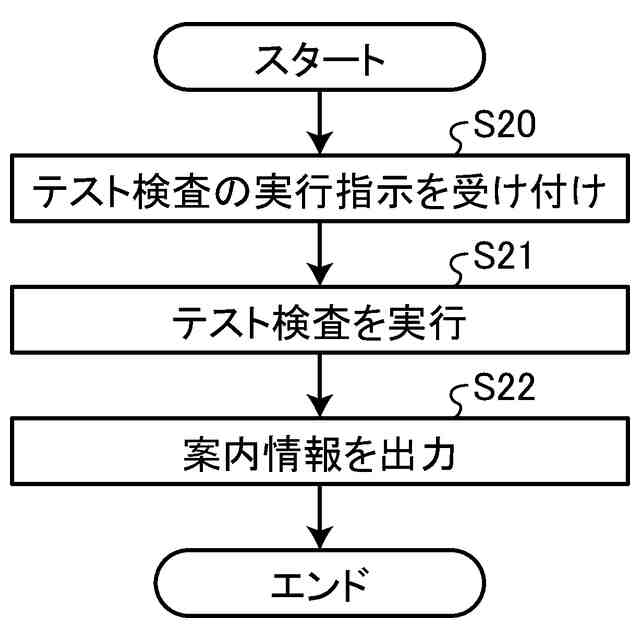

図９は、テスト検査に関わる処理を示したフローチャートである。
図１０は、稼働状況の監視処理を示すフローチャートである。
図１１は、本発明に係る検査装置の販売モデルの一例を説明する説明図である。
