公開番号2025159608
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024062314
出願日2024-04-08
発明の名称ミシンの布押え
出願人JUKI株式会社
代理人個人,個人
主分類D05B 29/08 20060101AFI20251014BHJP(縫製;刺しゅう;タフティング)
要約【課題】糸調子を安定させた縫製を可能にするミシンの布押えを実現する。
【解決手段】針棒3の上下動に連動して上下に移動する第1布押え部12と、針板1上の一定の高さに設置される第2布押え部22とを備えているミシンの布押え100であれば、針棒3が下降して縫い針2が布地に刺さるタイミングでは、針板1の上に載置された布地を第1布押え部12で押えることができ、針棒3が上昇して縫い針2が布地から抜けてから天秤が上糸を引き上げ終わるまでの間は、縫い針2や上糸によって布地が持ち上げられることを第2布押え部22で規制することができるため、糸調子を安定させた縫製が可能となる。

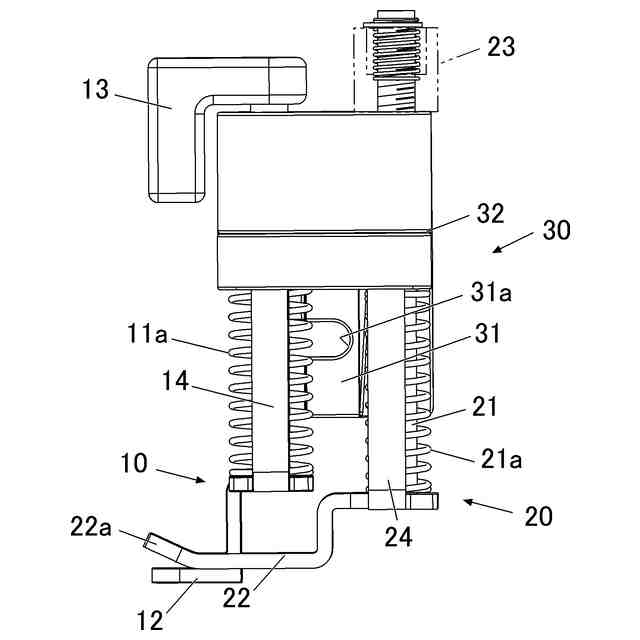

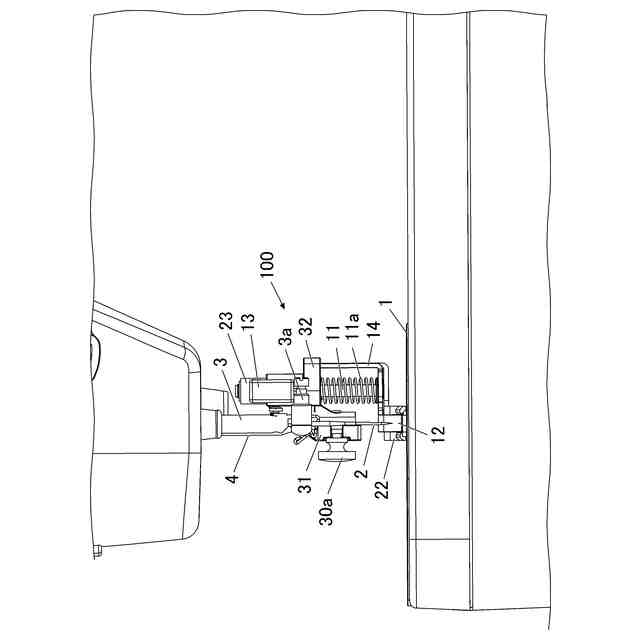

【選択図】図4

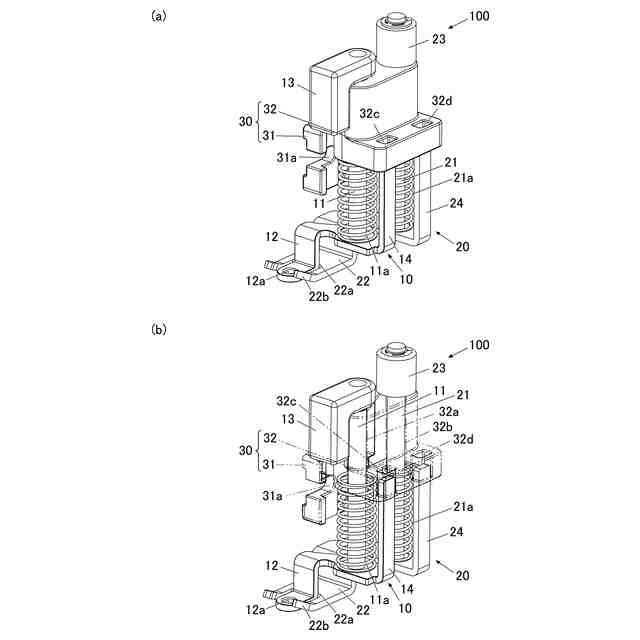

特許請求の範囲【請求項１】

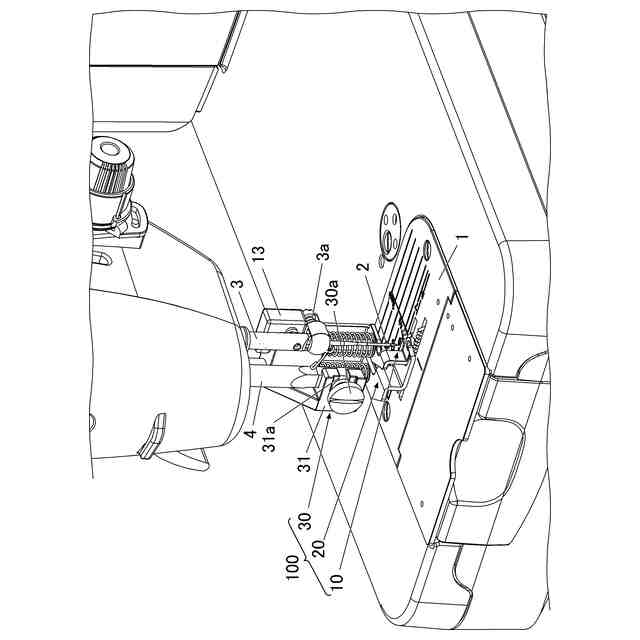

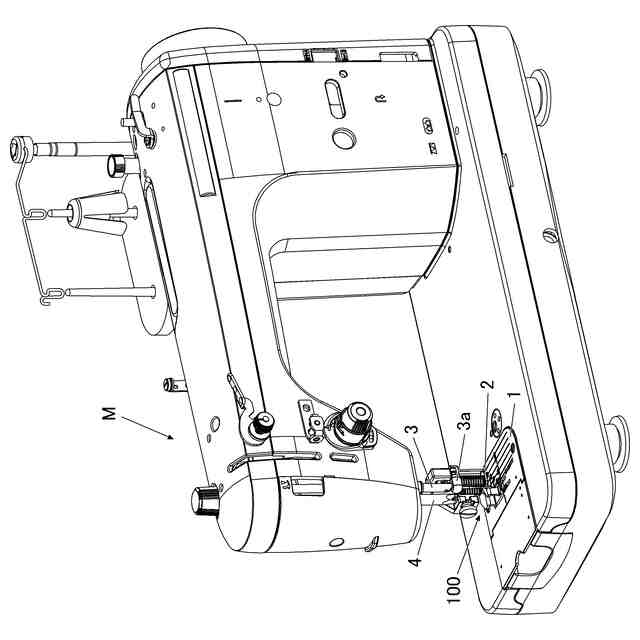

針板と、縫い針を保持した針棒を上下動させる針棒上下動機構と、を備えているミシンにおいて、布押え支持部材を介して前記針棒の近傍に設けられている布押え棒に取り付けられるミシンの布押えであって、
前記布押え支持部材に支持された第１の布押えと第２の布押えを備え、
前記第１の布押えは、前記針棒の上下動と連動するように上下に移動可能に支持された第１布押え部を備え、
前記第２の布押えは、上下に移動可能に支持された第２布押え部と、前記針板に対する前記第２布押え部の高さを位置調整するための調整部と、を備えていることを特徴とするミシンの布押え。
続きを表示（約 850 文字）【請求項２】
前記第２の布押えの前記第２布押え部は、前記調整部によって前記針板の上に載置される布地とは接触しない高さに位置調整されていることを特徴とする請求項１に記載のミシンの布押え。
【請求項３】

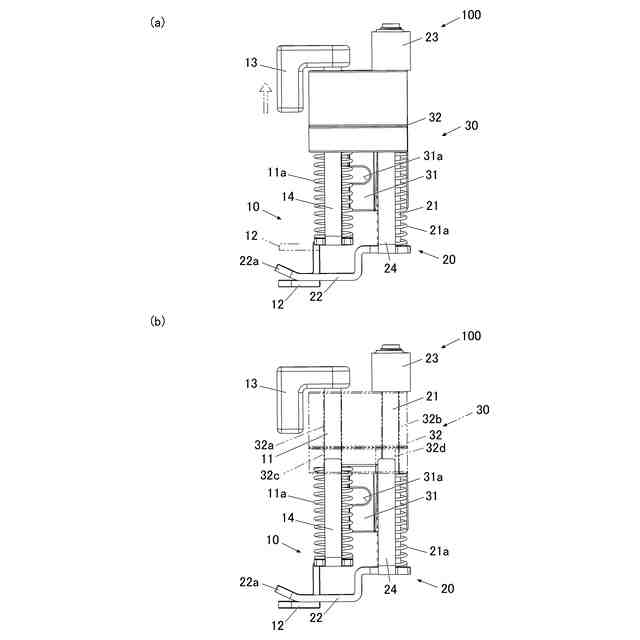

前記第１布押え部は、前記第２布押え部よりも下の位置にあって前記針板に当接する高さと、前記第２布押え部よりも上に位置する高さに上下に移動することを特徴とする請求項２に記載のミシンの布押え。
【請求項４】
前記第１の布押えは、前記第１布押え部を針板に向けて付勢するばね部材と、前記針棒が上昇する際に接触してその上昇移動を前記第１布押え部へ伝達する接触腕部と、を備え、
前記第２の布押えは、前記第２布押え部を前記針板に向けて付勢するばね部材を備えていることを特徴とする請求項１～３のいずれか一項に記載のミシンの布押え。
【請求項５】
前記布押え支持部材には上下方向に貫通した第１貫通孔と第２貫通孔とが形成されており、
前記第１の布押えは、前記第１貫通孔に挿通されている第１軸部を備え、
前記第１軸部には、上端側に前記接触腕部が設けられ、下端側に前記第１布押え部が設けられ、
前記第２の布押えは、前記第２貫通孔に挿通されている第２軸部を備え、
前記第２軸部には、上端側に前記調整部が設けられ、下端側に前記第１布押え部が設けられていることを特徴とする請求項４に記載のミシンの布押え。
【請求項６】
前記第１布押え部には、前記第１軸部と平行な第１ガイド軸が立設されており、
前記第２布押え部には、前記第２軸部と平行な第２ガイド軸が立設されており、
前記布押え支持部材には、上下方向に貫通した第１ガイド孔と第２ガイド孔とが形成されており、
前記第１ガイド孔に前記第１ガイド軸が挿通され、前記第２ガイド孔に前記第２ガイド軸が挿通されていることを特徴とする請求項５に記載のミシンの布押え。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ミシンの布押えに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、例えば刺繍縫いやフリーモーション縫いを行うミシンにおいて、ミシンの針棒の上下動に合わせて、布押え部が上下に移動するミシンの布押えが知られている（例えば、特許文献１参照。）。
このミシンの布押えには操作腕が設けられており、操作腕に針棒の針留め部分が下から接触してその操作腕を押し上げるようになっており、針棒の上下動に連動して布押えが上下に移動するようになっている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１６１４３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記特許文献１のように、針棒の上下動に合わせて上下に移動する布押えの場合、針棒の針留め部分が布押えを押し上げてから天秤が上糸を引き上げ終わるまでの間、布押え部が布地を押えていないので、縫い針や天秤によって引き上げられる上糸によって布地が持ち上げられてバタつくなどして、糸調子が不安定になってしまうことがあるという問題があった。
【０００５】
本発明の目的は、糸調子を安定させた縫製を可能にするミシンの布押えを提供することである。
【課題を解決するための手段】
【０００６】
以上の課題を解決するため、請求項１に記載の発明は、
針板と、縫い針を保持した針棒を上下動させる針棒上下動機構と、を備えているミシンにおいて、布押え支持部材を介して前記針棒の近傍に設けられている布押え棒に取り付けられるミシンの布押えであって、
前記布押え支持部材に支持された第１の布押えと第２の布押えを備え、
前記第１の布押えは、前記針棒の上下動と連動するように上下に移動可能に支持された第１布押え部を備え、
前記第２の布押えは、上下に移動可能に支持された第２布押え部と、前記針板に対する前記第２布押え部の高さを位置調整するための調整部と、を備えていることを特徴とする。
【０００７】
請求項２に記載の発明は、請求項１に記載のミシンの布押えにおいて、
前記第２の布押えの前記第２布押え部は、前記調整部によって前記針板の上に載置される布地とは接触しない高さに位置調整されていることを特徴とする。
【０００８】
請求項３に記載の発明は、請求項２に記載のミシンの布押えにおいて、
前記第１布押え部は、前記第２布押え部よりも下の位置にあって前記針板に当接する高さと、前記第２布押え部よりも上に位置する高さに上下に移動することを特徴とする。
【０００９】
請求項４に記載の発明は、請求項１～３のいずれか一項に記載のミシンの布押えにおいて、
前記第１の布押えは、前記第１布押え部を針板に向けて付勢するばね部材と、前記針棒が上昇する際に接触してその上昇移動を前記第１布押え部へ伝達する接触腕部と、を備え、
前記第２の布押えは、前記第２布押え部を前記針板に向けて付勢するばね部材を備えていることを特徴とする。
【００１０】
請求項５に記載の発明は、請求項４に記載のミシンの布押えにおいて、
前記布押え支持部材には上下方向に貫通した第１貫通孔と第２貫通孔とが形成されており、
前記第１の布押えは、前記第１貫通孔に挿通されている第１軸部を備え、
前記第１軸部には、上端側に前記接触腕部が設けられ、下端側に前記第１布押え部が設けられ、
前記第２の布押えは、前記第２貫通孔に挿通されている第２軸部を備え、
前記第２軸部には、上端側に前記調整部が設けられ、下端側に前記第１布押え部が設けられていることを特徴とする。
（【００１１】以降は省略されています）
