公開番号2025155048
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024058366
出願日2024-03-30
発明の名称ミシン
出願人株式会社バルダン
代理人個人
主分類D05B 49/02 20060101AFI20251003BHJP(縫製;刺しゅう;タフティング)
要約【課題】天秤休止装置を小型化し、天秤駆動機構の従来機構からの変更を減らすことで、天秤休止装置の従来ミシンヘッドへの後付け・取り外し・メンテナンスを容易化する。
【解決手段】天秤駆動機構27が、主軸3とともに回転するカム溝22を有するカム21と、該カム溝に係入するカムフォロア25と天秤12に作用する作用部26とを有する天秤駆動レバー24とを含む。天秤休止装置30が、天秤駆動レバーに設けられたスライドガイド31と、該スライドガイド内をカム方向及び反カム方向にスライド可能に設けられ、先端部にカムフォロアが設けられたフォロア軸32と、フォロア軸を反カム方向へ引いてカムフォロアをカム溝から引き抜く休止手段33と、フォロア軸をカム方向へ押してカムフォロアをカム溝に係入させる休止解除手段35とを含む。

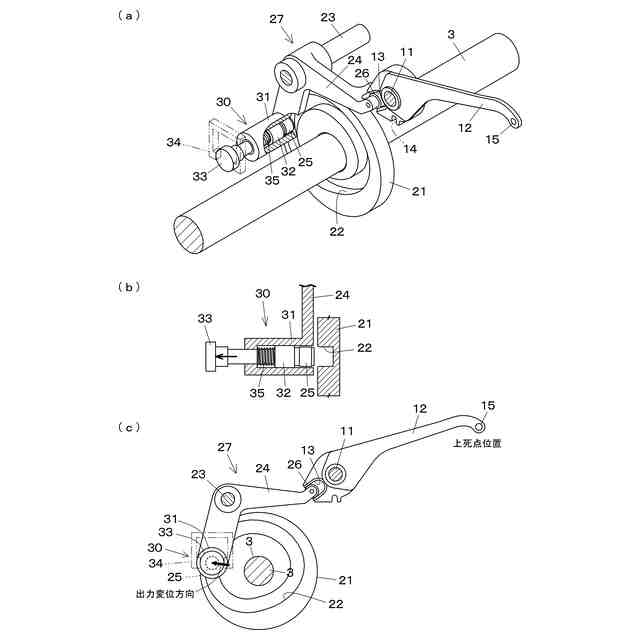

【選択図】図4
特許請求の範囲【請求項１】

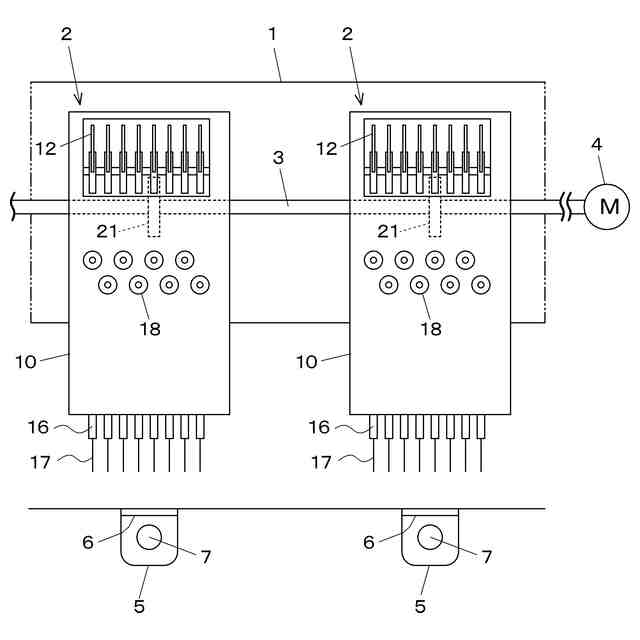

複数のミシンヘッド（２）を備え、一部のミシンヘッドの稼働を休止させる時には該ミシンヘッドの針棒（１６）及び天秤（１２）の駆動を休止させるミシンにおいて、
天秤駆動機構（２７）が、主軸（３）とともに回転するカム溝（２２）を有するカム（２１）と、該カム溝に係入するカムフォロア（２５）と天秤に作用する作用部（２６）とを有する天秤駆動レバー（２４）とを含み、
天秤休止装置（３０）が、天秤駆動レバーに設けられたスライドガイド（３１）と、該スライドガイド内をカム方向及び反カム方向にスライド可能に設けられ、先端部にカムフォロアが設けられたフォロア軸（３２）と、フォロア軸を反カム方向へ引いてカムフォロアをカム溝から引き抜く休止手段（３３，４０）と、フォロア軸をカム方向へ押してカムフォロアをカム溝に係入させる休止解除手段（３５）とを含むことを特徴とするミシン。
続きを表示（約 420 文字）【請求項２】
休止手段（３３）が、フォロア軸（３２）を手動により引くための、フォロア軸の後部である請求項１記載のミシン。
【請求項３】

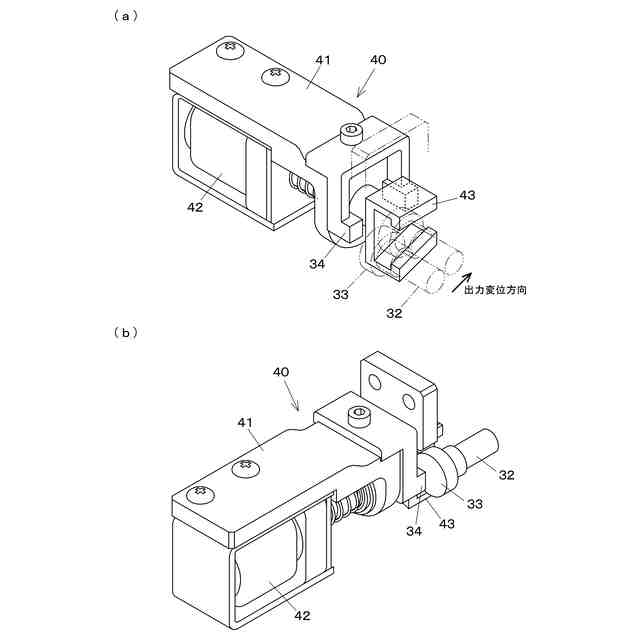

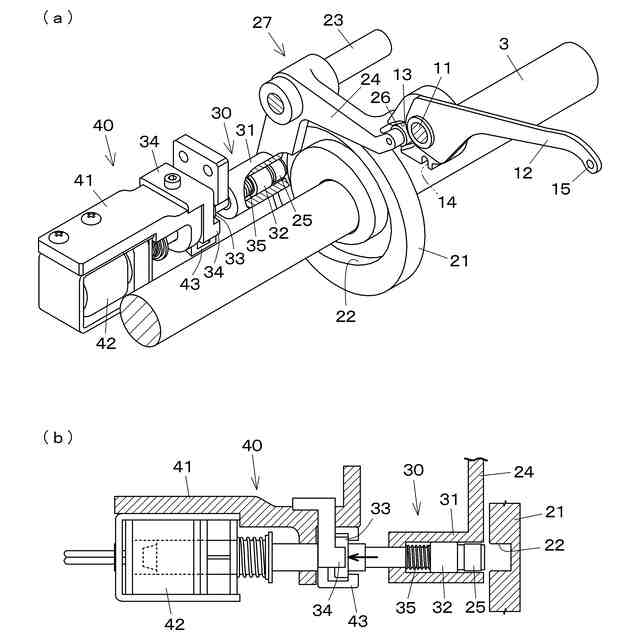

休止手段（４０）が、フォロア軸（３２）を電磁力又は流体圧により引くための、フォロア軸の後部に係合する係合部（４３）を備えた電磁力装置又は流体圧装置である請求項１記載のミシン。
【請求項４】
係合部（４３）が、フォロア軸（３２）がカム溝（２２）の出力変位方向に変位したときに、該フォロア軸の後部に係合するものである請求項３記載のミシン。
【請求項５】
休止解除手段（３５）が、ばねである請求項１～４のいずれか一項に記載のミシン。
【請求項６】
天秤休止装置（３０）が、フォロア軸（３２）を引いた位置でカム溝（２２）の出力変位方向及びその反対方向にずれないように止めるずれ止め手段（３４）を含む請求項１～４のいずれか一項に記載のミシン。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複数のミシンヘッドを備えたミシンに関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
複数のミシンヘッドを備えたミシンでは、全ミシンヘッドを貫通する共通の駆動源である主軸の回転に基づいて、全ミシンヘッドの針棒及び天秤を駆動して使用するのが通常であるが、一部のミシンヘッドを休止させて使用する場合がある。一般的に、休止させるミシンヘッドでは、主軸と針棒の縁を切り、針棒の駆動を休止させて縫製を行わないようにするだけで、天秤は駆動されて揺動を続ける。
【０００３】
図８に示すように、天秤駆動機構５０は、主軸５３とともに回転するカム溝５２を有するカム５１と、該カム溝５２に係入するカムフォロア５５と天秤５７に作用する作用部５６とを有する天秤駆動レバー５４とで構成され、溝カム５２内をカムフォロア５５が転がり、その出力変位により天秤駆動レバー５４が揺動することで、カム５１の回転による動力を天秤５７に伝えている。天秤５７は、同図(ｂ)に示す上死点位置と、(ｃ)に示す下死点位置との間を、生地に針が落ちる機械動作（例えば２００～３００回／分）と同じ頻度で、揺動を繰り返す。
【０００４】
これにより、縫製を行わないために送られない糸の同じ箇所を天秤５７がしごき続けてしまい、糸を痛める、糸が切れる等の原因となる。糸が切れると、機械を止めて糸を結び直す手間が発生し、生産効率の低下につながる。そこで、休止させるミシンヘッドで天秤の揺動も休止させることが、従来より考えられている。
【０００５】
特許文献１には、偏芯軸を回動して偏芯軸部を天秤に対して近接・離間させる軸移動機構を制御して、駆動アームの従動部と駆動カムのカム溝とを係合させた状態で、該駆動アームの駆動部を天秤の被駆動部から離脱させて該天秤を揺動停止し、天秤保持機構における保持動作により天秤を略上死点位置で姿勢保持する、天秤休止装置が開示されている。
【０００６】
特許文献２には、天秤駆動レバーを、カムフォロワをカム溝に係合させた有する第１レバーと、天秤に係合させた第２レバーと、一端部が第２レバーに軸支され他端部を第１レバーに対し係脱自在に連繋させた連繋レバーとに分割し、休止時には連繋レバーを第１レバーから離脱させる、天秤休止装置が開示されている。
【０００７】
これらの天秤休止装置によると、天秤休止時に、特許文献１では駆動アームが、また特許文献２では第１レバーが、駆動カムに連結されたまま揺動を続ける（すなわち休止させる部品が少ない）ので、その揺動による振動・音の発生があり、また部品の短寿命化につながる。また、天秤駆動機構を従来機構から多々変更する必要があるため、これらの天秤休止装置を従来ミシンヘッドに後付けしたり、後付け後に取り外したりすることが困難であり、メンテナンスにも不利である。
【０００８】
また、特許文献３には、揺動部材（天秤駆動レバー）を可動軸に可動軸と共に軸方向に移動可能に取り付け、その移動を電磁ソレノイドで行うことで、カムフォロアを天秤駆動レバーごと移動させて、カムのカム溝から脱出させる、天秤休止装置が開示されている。
【０００９】
この天秤休止装置によると、天秤休止時に、天秤駆動レバーの揺動も止まるので、振動・音の発生が減り、また部品の短寿命化も防げる。しかし、カムフォロアをカム溝から脱出させるのに天秤駆動レバーごと移動させるので、大容量・大型の電磁ソレノイドが必要であり、また、天秤駆動レバーの軸を可動軸にするなど天秤駆動機構を従来機構から大きく変更する必要があるため、この天秤休止装置を従来ミシンヘッドに後付けしたり、後付け後に取り外したりすることが困難であり、メンテナンスにも不利である。
【先行技術文献】
【特許文献】
【００１０】
特開平９－７５５６９号公報
特開平１０－５７６５１号公報
特開平２－２３９８８号公報
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
