公開番号2025090077
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2023205062
出願日2023-12-05
発明の名称縁かがり縫いミシン
出願人JUKI株式会社
代理人個人,個人
主分類D05B 45/00 20060101AFI20250610BHJP(縫製;刺しゅう;タフティング)
要約【課題】上ルーパ糸T3と下ルーパ糸T4の間での糸繰り出し量の調整を行い、上ルーパ糸T3と下ルーパ糸T4とが互いに制限し合うことなく個々に糸張力を調整する。
【解決手段】縁かがり縫いミシン100は、針糸調整部24を交差方向に沿って移動させる第一入力部32と、上ルーパ糸調整部25及び下ルーパ糸調整部26を交差方向に沿って連動して移動させる第二入力部33と、針糸調整部24の移動時に上ルーパ糸調整部25及び下ルーパ糸調整部26を連動させる調整連動部27と、第二入力部33及び調整連動部27による連動を許容しつつ、上ルーパ糸調整部25の糸係止部251と下ルーパ糸調整部26の糸係止部261の交差方向に沿った相対的な位置の調節を入力する第三入力部37とを備えている。
【選択図】図16
特許請求の範囲【請求項１】
針糸を通した縫い針の上下動を行う針上下動機構と、
前記針糸のループに下ルーパ糸を挿通させる下ルーパを備えた下ルーパ機構と、
前記下ルーパ糸のループに上ルーパ糸を挿通させる上ルーパを備えた上ルーパ機構と、
被縫製物の送りを行う送り機構と、
毎回の針落ちに同期して、糸供給源から前記針糸、前記下ルーパ糸及び前記上ルーパ糸の繰り出しを行う糸繰り出し機構とを備える縁かがり縫いミシンであって、
前記糸繰り出し機構は、
前記針糸、前記上ルーパ糸及び前記下ルーパ糸を個別に挿通する各糸の導入部を有する上流側ガイド部と、
前記針糸、前記上ルーパ糸及び前記下ルーパ糸を個別に挿通する各糸の導出部を有する下流側ガイド部と、
前記上流側ガイド部と前記下流側ガイド部との間で、各々の前記導入部から前記導出部に渡る前記針糸、前記上ルーパ糸及び前記下ルーパ糸に対する交差方向に沿って往復移動を行って各々の供給源から前記針糸、前記上ルーパ糸及び前記下ルーパ糸の引き出しを行う引き出し部と、
前記交差方向について前記針糸を拘束する糸係止部を有し、前記上流側ガイド部と前記下流側ガイド部との間で、前記交差方向に沿って移動することで前記導入部から前記導出部に渡る前記針糸の経路を変動させて、前記引き出し部による前記針糸の引き出し長さを調整する針糸調整部と、
前記交差方向について前記上ルーパ糸を拘束する糸係止部を有し、前記上流側ガイド部と前記下流側ガイド部との間で、前記交差方向に沿って移動することで前記導入部から前記導出部に渡る前記上ルーパ糸の経路を変動させて、前記引き出し部による前記上ルーパ糸の引き出し長さを調整する上ルーパ糸調整部と、
前記交差方向について前記下ルーパ糸を拘束する糸係止部を有し、前記上流側ガイド部と前記下流側ガイド部との間で、前記交差方向に沿って移動することで前記導入部から前記導出部に渡る前記下ルーパ糸の経路を変動させて、前記引き出し部による前記下ルーパ糸の引き出し長さを調整する下ルーパ糸調整部と、
前記針糸調整部を前記交差方向に沿って移動させる第一入力部と、
前記上ルーパ糸調整部及び前記下ルーパ糸調整部を前記交差方向に沿って連動して移動させる第二入力部と、
前記針糸調整部の移動時に前記上ルーパ糸調整部及び前記下ルーパ糸調整部を連動させる調整連動部と、
前記第二入力部及び前記調整連動部による連動を許容しつつ、前記上ルーパ糸調整部の前記糸係止部と前記下ルーパ糸調整部の前記糸係止部の前記交差方向に沿った相対的な位置の調節を入力する第三入力部とを備えることを特徴とする縁かがり縫いミシン。
続きを表示（約 780 文字）【請求項２】
前記第二入力部は、前記上ルーパ糸調整部と前記下ルーパ糸調整部とを連結するバネを有し、
前記上ルーパ糸調整部と前記下ルーパ糸調整部のいずれか一方は、前記バネの連結部を有する第一部材と前記糸係止部を有する第二部材とを有し、
前記第三入力部は、前記第一部材と前記第二部材との前記交差方向に沿った相対的な距離を調節することを特徴とする請求項１に記載の縁かがり縫いミシン。
【請求項３】
前記第三入力部は、前記第一部材と前記第二部材と連結する前記交差方向に沿ったネジ軸と、当該ネジ軸を回転操作する操作入力部とを有し、前記操作入力部は、前記ネジ軸を前記交差方向に沿って移動可能に支持することを特徴とする請求項２に記載の縁かがり縫いミシン。
【請求項４】
前記第一入力部は、縫いピッチの設定入力部を含むことを特徴とする請求項１に記載の縁かがり縫いミシン。
【請求項５】
前記第二入力部は、かがり幅の設定入力部を含むことを特徴とする請求項１に記載の縁かがり縫いミシン。
【請求項６】
縫いの種類を選択すると、前記針糸、前記上ルーパ糸及び前記下ルーパ糸のそれぞれの糸繰り出し量を、選択された前記縫い種に応じた糸繰り出し量に調整する縫い種選択部を有することを特徴とする請求項１に記載の縁かがり縫いミシン。
【請求項７】
被縫製物の厚さに応じて、前記針糸、前記上ルーパ糸及び前記下ルーパ糸のそれぞれの糸繰り出し量を調整する厚さ検出部を有することを特徴とする請求項１に記載の縁かがり縫いミシン。
【請求項８】
前記上ルーパ糸及び前記下ルーパ糸の糸張力を設定入力するルーパ糸張力設定入力部を有することを特徴とする請求項１に記載の縁かがり縫いミシン。

発明の詳細な説明【技術分野】
【０００１】
本発明は、縁かがり縫いミシンに関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
従来の縁かがり縫いミシンは、針糸及びルーパ糸について、一針ごとに既定の糸繰り出し量で糸供給源から糸繰り出しを行い、これにより、各糸の糸張力の適正化を図りながら縫製を行っていた。
さらに、従来の縁かがり縫いミシンは、縫いピッチやかがり幅、選択された縫いの種類に応じて各糸の糸繰り出し量を自動的に調整し、各糸の糸張力の適正化を図っていた（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－２７２２７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記従来のミシンは、各種の糸の繰り出し機構が連動する構造であり、針糸の糸繰り出し量を調整すると、ルーパ糸の糸繰り出し量も連動して調整される構造を採っている。この場合、各糸ごとに調整を行う場合に比べて、調整作業の負担を軽減することが可能であり、ユーザにとっては利便性が良かった。
しかしながら、上ルーパ糸と下ルーパ糸の間での糸繰り出し量の調整は、上述した各種の糸の繰り出し機構が連動する構造に基づいた模様変更による二段階で行われるのみであり、上ルーパ糸と下ルーパ糸の間での糸繰り出し量を任意に調整して、縫い目の風合いを変えたい等の要請には対応することができなかった。
【０００５】
本発明は、上ルーパ糸と下ルーパ糸の間での糸繰り出し量の調整を行うことをその目的とする。
【課題を解決するための手段】
【０００６】
本発明は、縁かがり縫いミシンにおいて、
針糸を通した縫い針の上下動を行う針上下動機構と、
前記針糸のループに下ルーパ糸を挿通させる下ルーパを備えた下ルーパ機構と、
前記下ルーパ糸のループに上ルーパ糸を挿通させる上ルーパを備えた上ルーパ機構と、
被縫製物の送りを行う送り機構と、
毎回の針落ちに同期して、糸供給源から前記針糸、前記下ルーパ糸及び前記上ルーパ糸の繰り出しを行う糸繰り出し機構とを備える縁かがり縫いミシンであって、
前記糸繰り出し機構は、
前記針糸、前記上ルーパ糸及び前記下ルーパ糸を個別に挿通する各糸の導入部を有する上流側ガイド部と、
前記針糸、前記上ルーパ糸及び前記下ルーパ糸を個別に挿通する各糸の導出部を有する下流側ガイド部と、
前記上流側ガイド部と前記下流側ガイド部との間で、各々の前記導入部から前記導出部に渡る前記針糸、前記上ルーパ糸及び前記下ルーパ糸に対する交差方向に沿って往復移動を行って各々の供給源から前記針糸、前記上ルーパ糸及び前記下ルーパ糸の引き出しを行う引き出し部と、
前記交差方向について前記針糸を拘束する糸係止部を有し、前記上流側ガイド部と前記下流側ガイド部との間で、前記交差方向に沿って移動することで前記導入部から前記導出部に渡る前記針糸の経路を変動させて、前記引き出し部による前記針糸の引き出し長さを調整する針糸調整部と、
前記交差方向について前記上ルーパ糸を拘束する糸係止部を有し、前記上流側ガイド部と前記下流側ガイド部との間で、前記交差方向に沿って移動することで前記導入部から前記導出部に渡る前記上ルーパ糸の経路を変動させて、前記引き出し部による前記上ルーパ糸の引き出し長さを調整する上ルーパ糸調整部と、
前記交差方向について前記下ルーパ糸を拘束する糸係止部を有し、前記上流側ガイド部と前記下流側ガイド部との間で、前記交差方向に沿って移動することで前記導入部から前記導出部に渡る前記下ルーパ糸の経路を変動させて、前記引き出し部による前記下ルーパ糸の引き出し長さを調整する下ルーパ糸調整部と、
前記針糸調整部を前記交差方向に沿って移動させる第一入力部と、
前記上ルーパ糸調整部及び前記下ルーパ糸調整部を前記交差方向に沿って連動して移動させる第二入力部と、
前記針糸調整部の移動時に前記上ルーパ糸調整部及び前記下ルーパ糸調整部を連動させる調整連動部と、
前記第二入力部及び前記調整連動部による連動を許容しつつ、前記上ルーパ糸調整部の前記糸係止部と前記下ルーパ糸調整部の前記糸係止部の前記交差方向に沿った相対的な位置の調節を入力する第三入力部とを備えることを特徴とする。
【発明の効果】
【０００７】
本発明のミシンは、上記構成により、上ルーパ糸と下ルーパ糸の間での糸繰り出し量の調整を行うことができ、上ルーパ糸と下ルーパ糸とが互いに制限し合うことなく個々に糸張力を調整することが可能となる。
【図面の簡単な説明】
【０００８】
発明の実施形態である縁かがり縫いミシンの斜視図である。

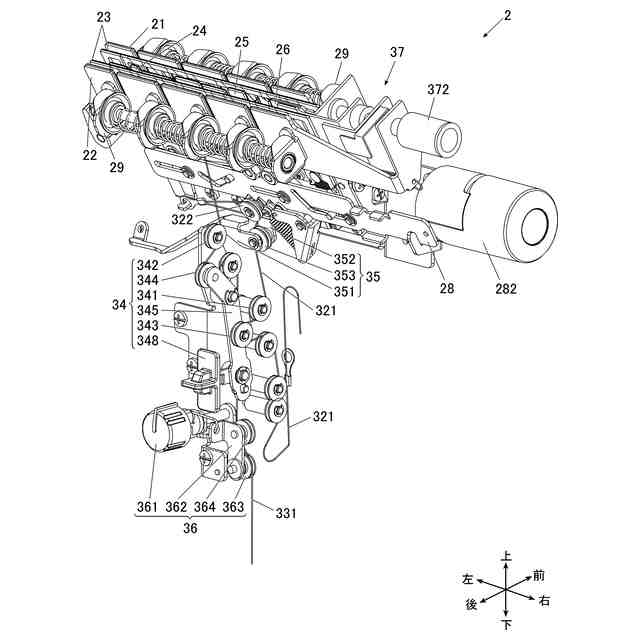

糸繰り出し機構の斜視図である。

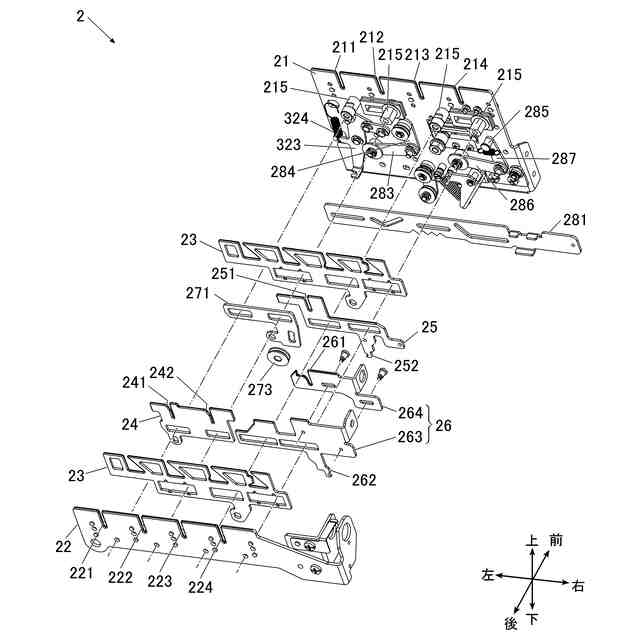

糸繰り出し機構の分解斜視図である。

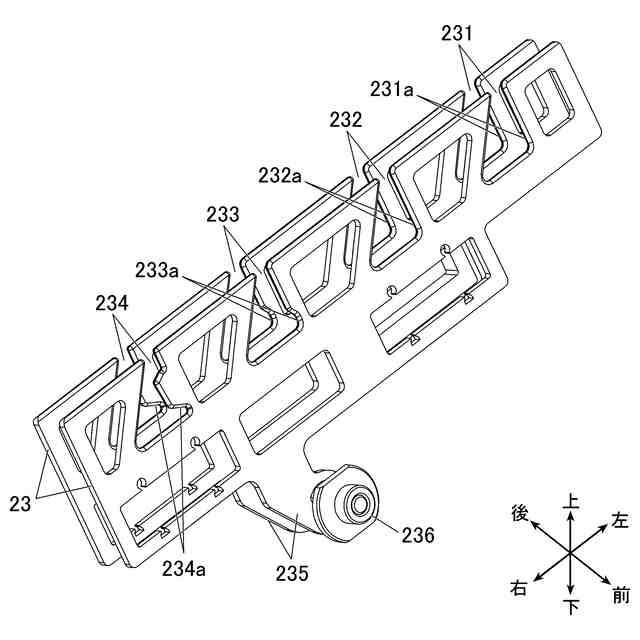

二枚の引き出し板の前面側が見える方向から見た斜視図である。

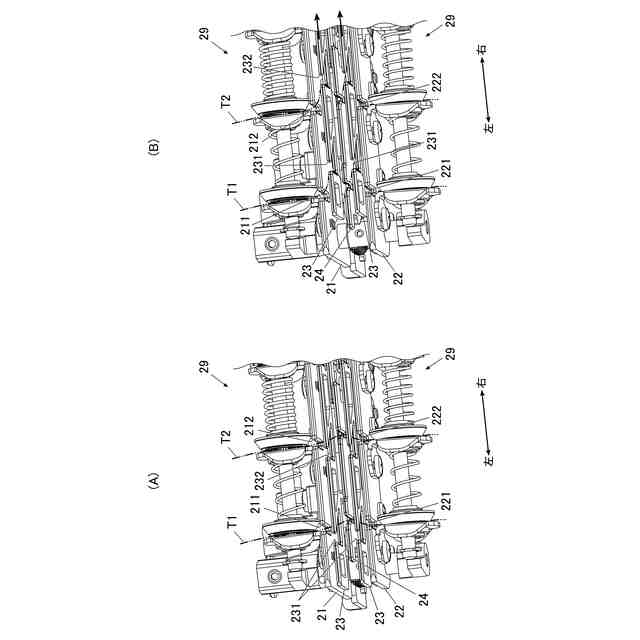

図５（Ａ）は引き出し板による針糸の引き出し前の状態、図５（Ｂ）は引き出し中の状態を示す斜視図である。

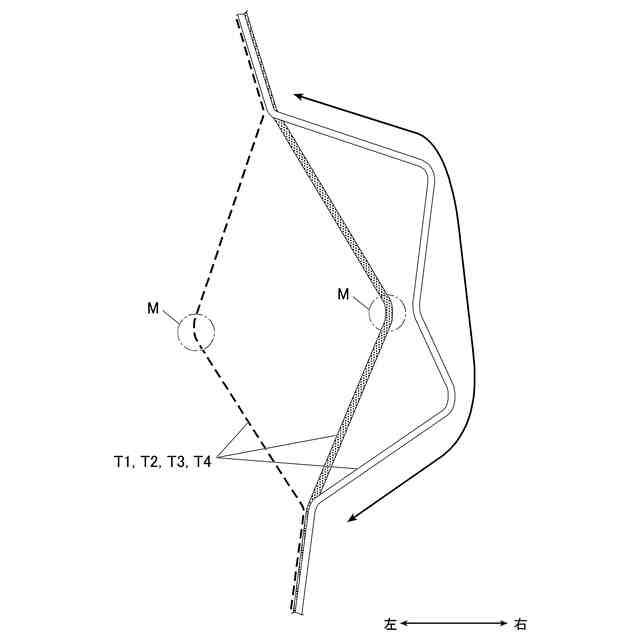

糸経路の変化による糸繰り出しを示した説明図である。

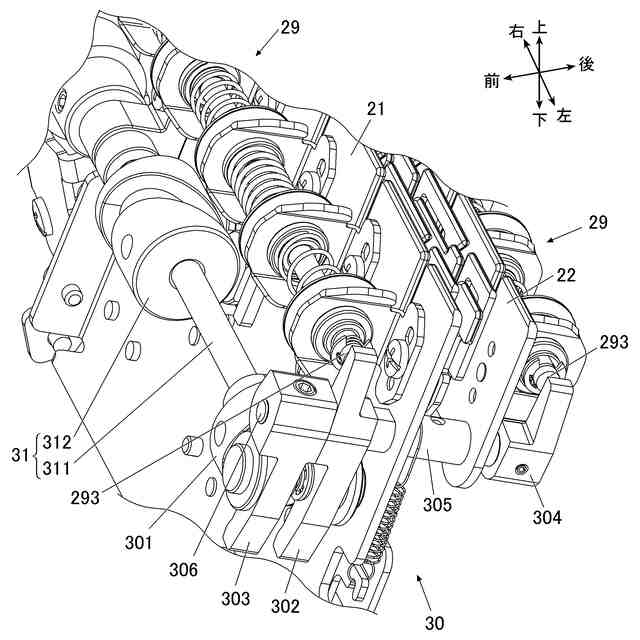

繰り出し駆動機構が設けられた上流側ガイド板２１の前面側を示した斜視図である。

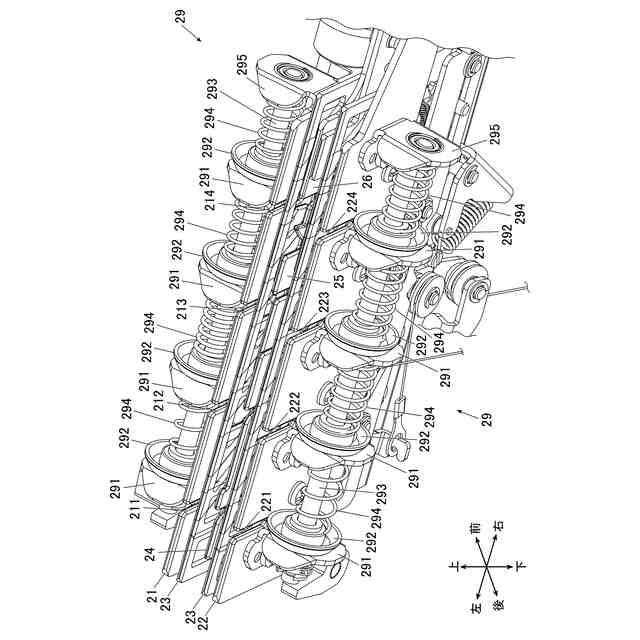

上流側と下流側の糸把持部の斜視図である。
把持駆動機構の斜視図である。
端面カムの斜視図である。
二本針縁かがり縫いの選択時の上流側ガイド板の後面側に支持された構成を後側から見た図である。
一本針縁かがり縫いの選択時の上流側ガイド板の後面側に支持された構成を後側から見た図である。
一本針細縁かがり縫いの選択時の上流側ガイド板の後面側に支持された構成を後側から見た図である。
一本針巻き縫いの選択時の上流側ガイド板の後面側に支持された構成を後側から見た図である。
調整入力部の右側面図である。

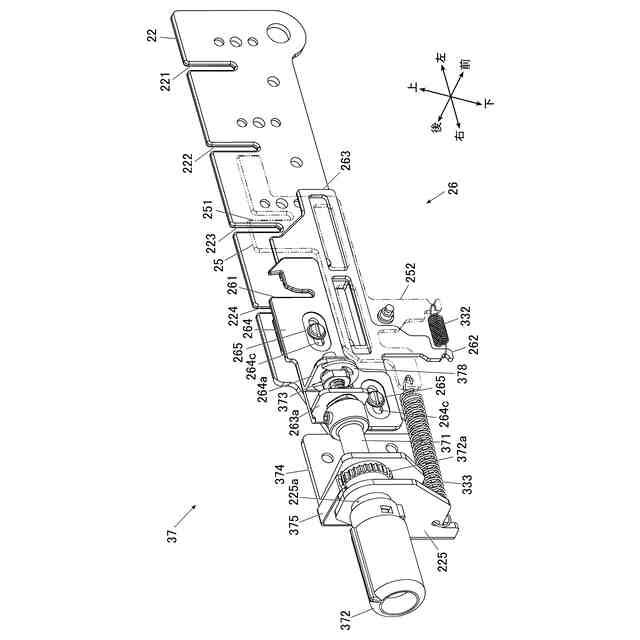

下ルーパ糸調整板に設けられた第三入力部の斜視図である。
図１６とは異なる方向から見た第三入力部の斜視図である。
第三入力部の分解斜視図である。
【発明を実施するための形態】
【０００９】
［縁かがり縫いミシンの概略］
以下、本発明の実施形態である縁かがり縫いミシン１００について詳細に説明する。
図１は縁かがり縫いミシン１００の斜視図を示す。
以下、被縫製物の送り方向下流側を「前」、送り方向上流側を「後」、前を向いた状態で左手側を「左」、右手側を「右」、鉛直上方を「上」、鉛直下方を「下」とする。前後方向、左右方向、上下方向は、互いに直交する。
以下の説明では、縁かがり縫いミシン１００は水平面に設置されている前提であり、前後方向と左右方向は、水平となる。
【００１０】
縁かがり縫いミシン１００として、いわゆるロックミシンを例示する。
縁かがり縫いミシン１００は、ミシンフレーム１１０と、縫い針の上下動を行う針上下動機構と、針糸のループに下ルーパ糸を挿通させる下ルーパを備えた下ルーパ機構と、下ルーパ糸のループに上ルーパ糸を挿通させる上ルーパを備えた上ルーパ機構と、被縫製物の送りを行う送り機構と、被縫製物の側端部（例えば、右端部）を切除して縫い端部を整えるメス機構と、毎回の針落ちに同期して糸供給源から針糸、下ルーパ糸及び上ルーパ糸の繰り出しを行う糸繰り出し機構２とを備えている。
（【００１１】以降は省略されています）
