公開番号2025098781
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023215147
出願日2023-12-20
発明の名称ミシン
出願人ブラザー工業株式会社
代理人個人,個人
主分類D05B 27/24 20060101AFI20250625BHJP(縫製;刺しゅう;タフティング)
要約【課題】従来よりも簡単な操作により、ミシンモータに連動して、押え棒の下端に装着された押え足に加える付勢力を変化させるタイミングを、被縫製物に応じて調整可能なミシンを提供すること。
【解決手段】ミシンは、針板、送り歯、押え棒8、押え棒抱き82、調整部65、押えバネ81、規制部67、及び変更部材70を備える。変更部材70は、第一部材71と第二部材72とを有し、第一部材71と第二部材72との距離に応じて、規制部67の上下方向の位置を変更する。押え棒8は、送り歯の上端が針板の上端よりも上方にあり、且つ、調整部65が規制部67と離隔する第一状況の場合、押えバネ81の付勢力は押え棒8に伝達される。送り歯の上端が針板の上端よりも下方にあり、且つ、調整部65が規制部67と当接する第二状況の場合、押えバネ81の付勢力は押え棒8に伝達されない。
【選択図】図2
特許請求の範囲【請求項１】
ミシンモータと、
下端に縫針を装着可能であり、前記ミシンモータの駆動に応じて上下方向に移動する針棒と、
前記縫針を挿通する針穴が形成された針板と、
前記ミシンモータの駆動に応じて前記針板に形成された開口から出没し、前記針板に載置された被縫製物を送る送り歯と、
下端に押え足を装着可能であり、前記送り歯の駆動に同期して、前記上下方向に移動する押え棒と、
前記押え棒に固定される押え棒抱きと、
前記上下方向に移動可能な調整部と、
前記調整部と前記押え棒抱きとを介して、前記押え棒を下方に付勢可能な押えバネと、
前記調整部と当接した場合に、前記押えバネの前記押え棒への付勢力の伝達を制限する規制部と、
第一部材と、前記第一部材に対して移動可能に支持された第二部材とを有し、前記第一部材と前記第二部材との距離に応じて、前記規制部の前記上下方向の位置を変更する変更部材とを備え、
前記送り歯の上端である歯上端が前記針板の上端である板上端よりも上方にあり、且つ、前記調整部が前記規制部と離隔する第一状況の場合、前記調整部と前記押え棒抱きとが当接し、前記押えバネの付勢力は前記押え棒に伝達され、
前記歯上端が前記板上端よりも下方にあり、且つ、前記調整部が前記規制部と当接する第二状況の場合、前記調整部と前記押え棒抱きとが前記上下方向に離隔し、前記押えバネの付勢力は前記押え棒に伝達されないことを特徴とするミシン。
続きを表示（約 1,100 文字）【請求項２】
前記調整部の下方に配置され、少なくとも前記第二状況の場合に、前記押え棒抱きを介して、前記押え棒を下方に付勢する調整バネを更に備え、
前記調整バネの付勢力は、前記押えバネの付勢力よりも小さいことを特徴とする請求項１に記載のミシン。
【請求項３】
前記第一部材は、前記上下方向に直交する水平方向に広がる第一面を有し、
前記第二部材は、前記水平方向に広がり、前記第一面と対向する第二面を有し、
前記変更部材は、前記第一面と前記第二面との前記上下方向の前記距離に応じて、前記規制部の前記上下方向の位置を変更することを特徴とする請求項１に記載のミシン。
【請求項４】
前記第二部材は、前記上下方向に移動可能であり、
前記第一部材の前記上下方向の位置は、固定された位置であることを特徴とする請求項３に記載のミシン。
【請求項５】
前記規制部は、前記第二部材の前記上下方向の移動に応じて、前記上下方向に移動することを特徴とする請求項４に記載のミシン。
【請求項６】
前記第二面は、前記第二部材の下面であり、前記第二部材の上面よりも面積が大きいことを特徴とする請求項５に記載のミシン。
【請求項７】
前記変更部材は、前記押え棒と平行に延び、前記規制部と連結する変更軸を有し、
前記第二部材は、前記変更軸に対し回転可能に設置され、
前記規制部は、前記第二部材の回転に応じて、前記変更軸とともに前記上下方向に移動することを特徴とする請求項３に記載のミシン。
【請求項８】
前記第二部材には、前記変更軸が挿通される孔が形成され、
前記第二部材の下方において前記変更軸に挿通される第一止め具と、
前記第一止め具よりも上方に固定され、前記第二部材を前記第一止め具とともに狭圧することにより、前記上下方向において、前記変更軸に対して前記第二部材を固定する第二止め具とを更に備えたことを特徴とする請求項７に記載のミシン。
【請求項９】
前記変更軸に設けられた当接部を更に備え、
前記第一部材は、前記当接部と当接する被当接部であって、前記当接部と当接する当接位置を変更することにより、前記規制部の前記上下方向の位置を変更する前記被当接部を有することを特徴とする請求項８に記載のミシン。
【請求項１０】
前記ミシンモータを覆うカバーを更に備え、
前記第一面及び前記第二部材は前記カバーの外側に露出していることを特徴とする請求項３に記載のミシン。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ミシンに関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
従来のミシンの押え装置は、連結部材、移動部材、及び弾性部材を備える（例えば、特許文献１参照）。連結部材は、ミシン主軸に連結され、揺動する。移動部材は、連結部材の揺動に伴い上下方向に移動する。弾性部材は、移動部材と押え棒との間に配置され、移動部材の移動により押え棒に付与する弾性力を変化させる。押え装置は、送り歯が針板より下面に位置する時よりも、送り歯が針板より上昇している時に、弾性部材の付勢力が大きくなるように、移動部材を移動させることで、ミシン主軸に連動して、押え棒の下端に設けた押え足に加える付勢力を変化させる。ミシンは、被縫製物の厚みや硬度に応じた変化を吸収するために、ユーザが初期設定を調整できる。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１８７２８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来のミシンの押え装置では、押え足が被縫製物に加える押圧力を変更するための構成が複雑であり、ミシンモータに連動して、押え棒の下端に装着された押え足に加える付勢力を変化させるタイミングを、被縫製物に応じて調整させるための調整操作が煩雑である。
【０００５】
本発明の目的は、従来よりも簡単な操作により、ミシンモータに連動して、押え棒の下端に装着された押え足に加える付勢力を変化させるタイミングを、被縫製物に応じて調整可能なミシンを提供することである。
【課題を解決するための手段】
【０００６】
本発明の一態様に係るミシンは、ミシンモータと、下端に縫針を装着可能であり、前記ミシンモータの駆動に応じて上下方向に移動する針棒と、前記縫針を挿通する針穴が形成された針板と、前記ミシンモータの駆動に応じて前記針板に形成された開口から出没し、前記針板に載置された被縫製物を送る送り歯と、下端に押え足を装着可能であり、前記送り歯の駆動に同期して、前記上下方向に移動する押え棒と、前記押え棒に固定される押え棒抱きと、前記上下方向に移動可能な調整部と、前記調整部と前記押え棒抱きとを介して、前記押え棒を下方に付勢可能な押えバネと、前記調整部と当接した場合に、前記押えバネの前記押え棒への付勢力の伝達を制限する規制部と、第一部材と、前記第一部材に対して移動可能に支持された第二部材とを有し、前記第一部材と前記第二部材との距離に応じて、前記規制部の前記上下方向の位置を変更する変更部材とを備え、前記送り歯の上端である歯上端が前記針板の上端である板上端よりも上方にあり、且つ、前記調整部が前記規制部と離隔する第一状況の場合、前記調整部と前記押え棒抱きとが当接し、前記押えバネの付勢力は前記押え棒に伝達され、前記歯上端が前記板上端よりも下方にあり、且つ、前記調整部が前記規制部と当接する第二状況の場合、前記調整部と前記押え棒抱きとが前記上下方向に離隔し、前記押えバネの付勢力は前記押え棒に伝達されない。本態様のミシンは、第一部材と第二部材との距離を変更するという比較的簡単な操作により、押えバネの付勢力が押え棒に伝達されるか、されないかを切り替えるタイミングを、ユーザに調整させることができる。したがって、ミシンは、ミシンモータに連動して、押え棒の下端に装着された押え足に加える付勢力を変化させるタイミングを、被縫製物に応じて調整する操作を従来よりも簡単にすることに貢献する。
【図面の簡単な説明】
【０００７】

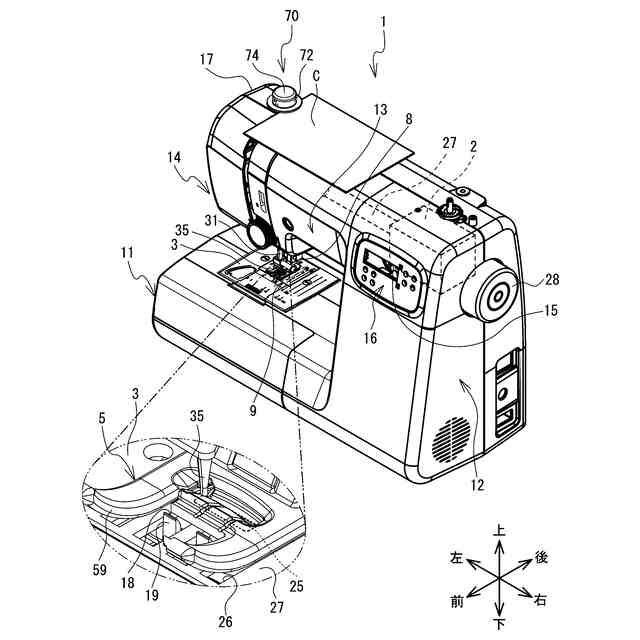

ミシン１の斜視図である。

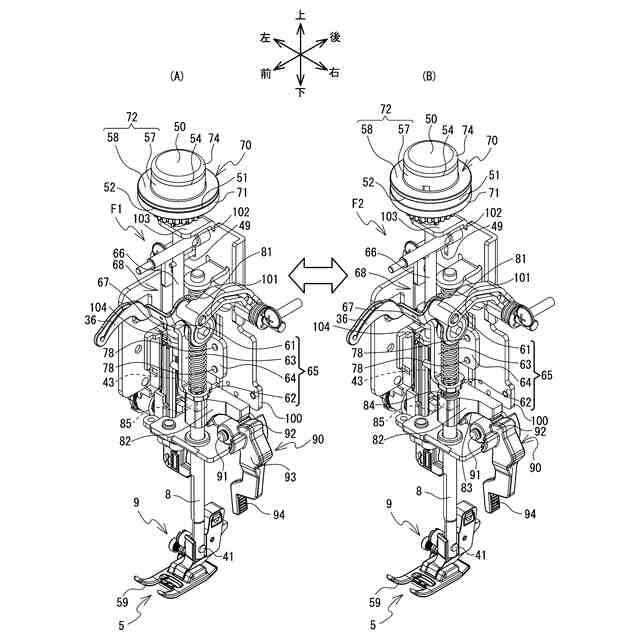

（Ａ）は、調整部６５の第一壁６１と規制部６７とが上下方向に当接した第一条件Ｆ１における押え棒８、押え棒抱き８２、調整機構６８、及び変更部材７０の斜視図であり、（Ｂ）は、調整部６５の第一壁６１と規制部６７とが上下方向に離隔した第二条件Ｆ２における押え棒８、押え棒抱き８２、調整機構６８、及び変更部材７０の斜視図である。

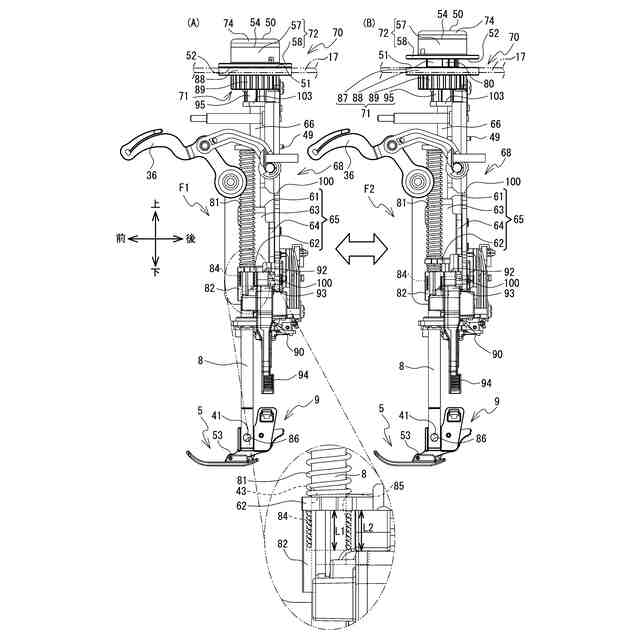

（Ａ）は、第一条件Ｆ１における押え棒８、押え棒抱き８２、調整機構６８、及び変更部材７０の右側面図であり、（Ｂ）は、第二条件Ｆ２における押え棒８、押え棒抱き８２、調整機構６８、及び変更部材７０の右側面図である。
（Ａ）は、第一条件Ｆ１における押え棒８、押え棒抱き８２、調整機構６８、及び変更部材７０の背面図であり、（Ｂ）は、第二条件Ｆ２における押え棒８、押え棒抱き８２、調整機構６８、及び変更部材７０の背面図である。
（Ａ）は、第一条件Ｆ１における押え棒８、押え棒抱き８２、調整機構６８、及び変更部材７０の斜視図であり、（Ｂ）は、第二条件Ｆ２における押え棒８、押え棒抱き８２、調整機構６８、及び変更部材７０の斜視図である。
押え棒８、押え棒抱き８２、規制部６７が基準位置に配置された調整機構６８、及び変更部材７０の正面図である。

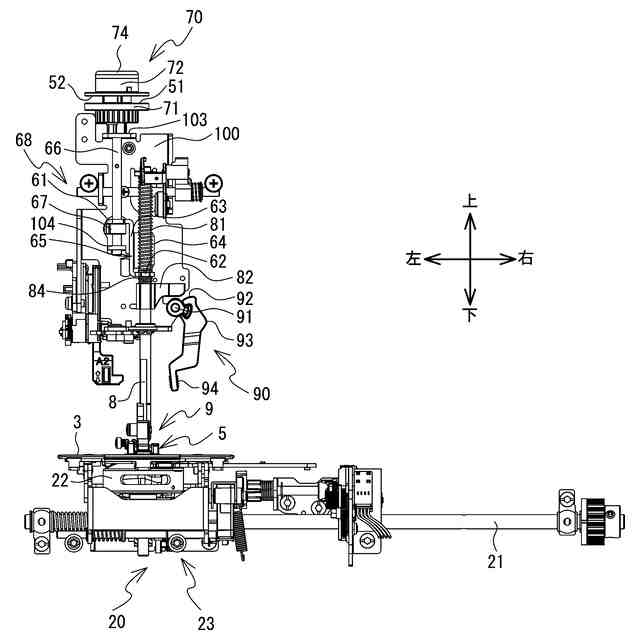

規制部６７を基準位置から４ｍｍ上昇した位置に移動させた調整機構６８、及び変更部材７０の正面図である。

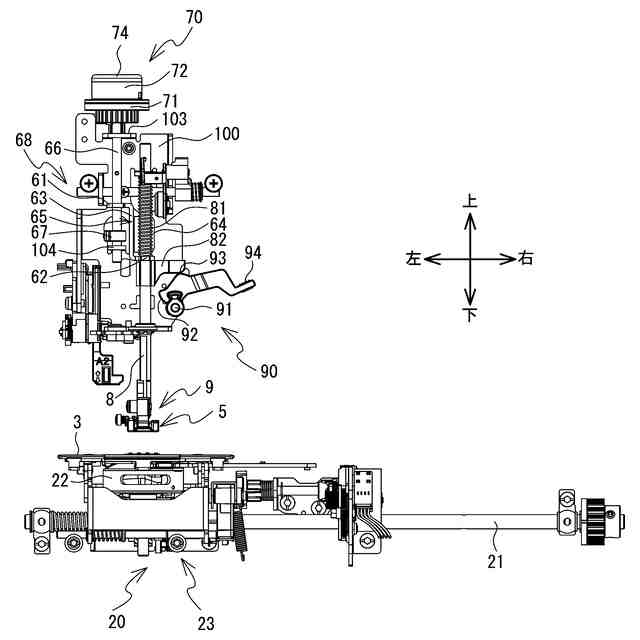

レバー９０の凸部９３が押え棒抱き８２と当接した状態の押え棒８、押え棒抱き８２、調整機構６８、及び変更部材７０の正面図である。

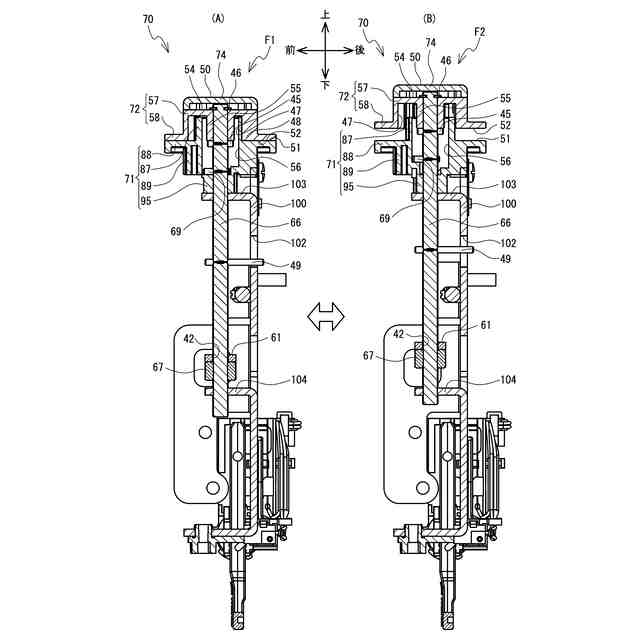

（Ａ）は、第一条件Ｆ１における変更部材７０の断面図であり、（Ｂ）は、第二条件Ｆ２における変更部材７０の断面図である。
ミシンモータ２の回転角度に応じた、針棒３１の上下方向の位置と、送り歯１９の上下方向の位置と、押え棒抱き８２の上下方向の位置と、押え足５が被縫製物Ｃに加える押圧力と、規制部６７と調整部６５の第一壁６１との上下方向の間隔との説明図である。
【発明を実施するための形態】
【０００８】
本発明の実施形態を、図面を参照して説明する。図１から図９（Ｂ）を参照して、ミシン１の物理的構成を説明する。本実施形態のミシン１は、ミシン１の針棒３１が上下方向に一往復する間の所定のタイミングで押え足５に加わる押圧力を機械的に変更することで、曲線縫いを容易にする機能を備えたミシンである。ミシン１は、押え足５に加わる押圧力を、曲線縫いに適した押圧力と通常（直線）縫いに適した押圧力とで容易に切り替え可能な構成を備えている。図１の上下方向、右下方、左上方、左下方、及び右上方は各々、押え装置９が装着されたミシン１の上下方向、右方、左方、前方、及び後方である。脚柱１２の伸長方向がミシン１の上下方向である。脚柱１２からのベッド１１及びアーム１３の延出方向が左方向である。
【０００９】
図１に示すように、ミシン１は、ベッド１１、脚柱１２、アーム１３、及びヘッド１４を備える。ベッド１１は、左右方向に延びるミシン１の土台であり、針板３を備える。針板３は、ベッド１１の上面に設けられる。針板３は水平に延びる板状であり、後述の縫針３５を挿通する針穴２５と、前後方向に延びる開口２６とが形成される。ベッド１１は、送り歯１９、図６に示す釜機構２０、及び送り機構２３を針板３の下方に備える。送り歯１９は、針板３に形成された開口２６から出没し、針板３に載置した被縫製物Ｃを送る。送り機構２３は、後述のミシンモータ２の駆動に応じて、送り歯１９を駆動することで被縫製物Ｃを後方又は前方に搬送する。図６に示すように、釜機構２０は、下軸２１及び水平釜２２を備える。水平釜２２は、下軸２１の回動に応じて回動し、針板３の下方において上糸（図示略）を下糸（図示略）に絡ませる。
【００１０】
図１に示すように、脚柱１２は、ベッド１１の右端部から上方へ立設される。脚柱１２の上部の内部には、ミシンモータ２が設けられる。脚柱１２の前面には、ＬＣＤ１５が設けられる。ＬＣＤ１５の下方にはスイッチ１６が設けられる。脚柱１２の右面には、プーリ２８が設けられる。
（【００１１】以降は省略されています）
