公開番号2025112218
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024006389
出願日2024-01-18
発明の名称ミシン
出願人星鋭縫じん機股ふん有限公司
代理人TRY国際弁理士法人
主分類D05B 1/10 20060101AFI20250724BHJP(縫製;刺しゅう;タフティング)
要約【課題】機能性布地に必要な縫製のニーズに対応できるようにミシンを改良する。
【解決手段】上縫製ユニットと、下縫製ユニットとを含むミシンであって、上縫製ユニットは、第1駆動シャフトと、第1駆動シャフトに接続されたリンクと、リンクに従動させられる針棒とを含み、リンクは、第1駆動シャフトに接続された第1端と、針棒に接続されガイドレール内で動作する第2端とを備える。下縫製ユニットは、第2駆動シャフトと、第2駆動シャフトに接続された伝動リンク組と、伝動リンク組に接続された下フック駆動軸と、下フックと、下フック駆動軸が中に穿設されるガイド部品とを含み、伝動リンク組は、下フック駆動軸に接続された第1スイングアームを含み、ガイド部品は、下フック駆動軸が穿設される2つのガイドリングとして成形され、2つのガイドリングは、下フック駆動軸が直線往復運動しかできないように制限する。

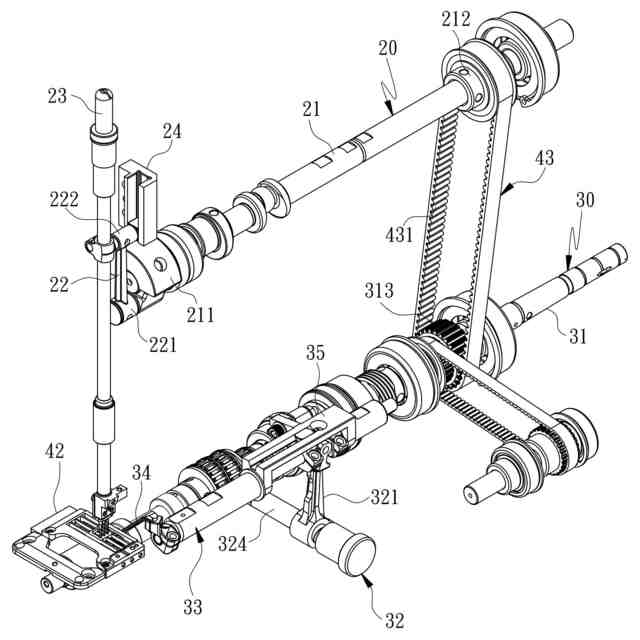

【選択図】図2
特許請求の範囲【請求項１】

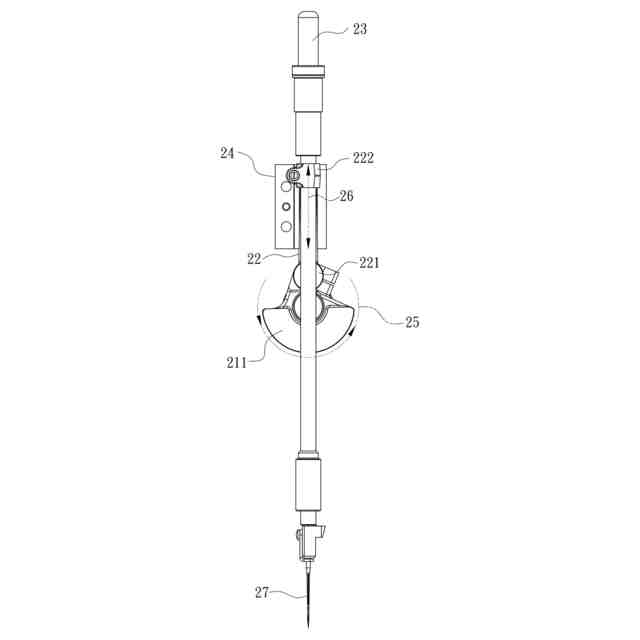

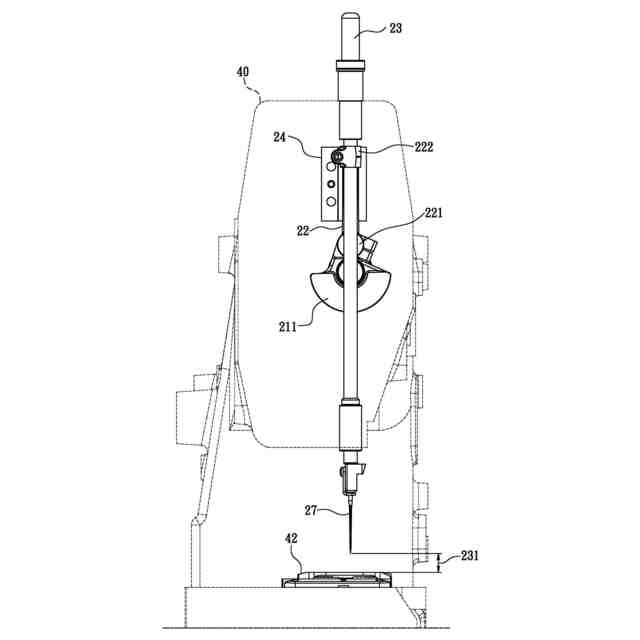

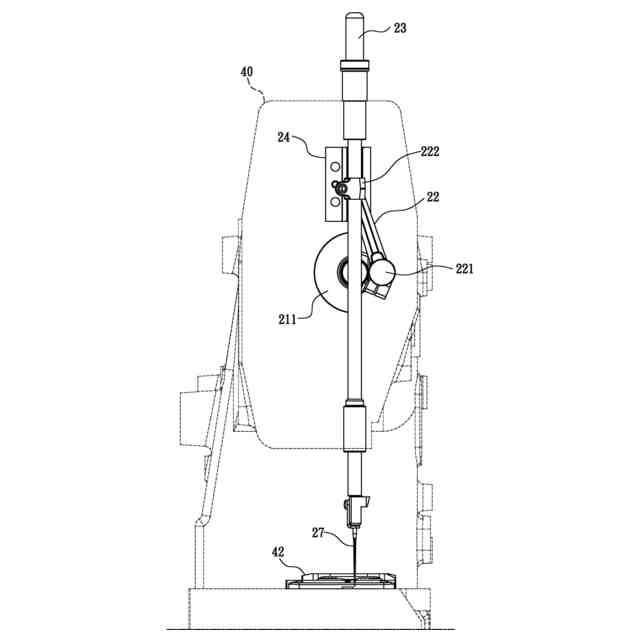

第１駆動シャフトと、前記第１駆動シャフトに接続されたリンクと、前記リンクに従動させられる針棒とを含み、前記リンクは、前記第１駆動シャフトに接続され前記第１駆動シャフトに従って円形軌跡で運動する第１端と、前記針棒に接続されガイドレール内で動作する第２端とを備え、前記第２端は直線軌跡で運動し、前記直線軌跡は前記円形軌跡と重畳する部分がなく、前記直線軌跡の動作範囲の水平高さは前記円形軌跡の水平高さより高い上縫製ユニットと、

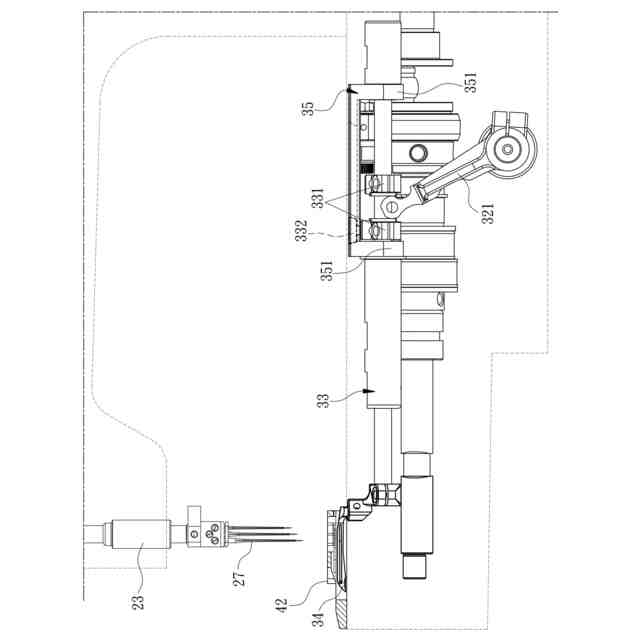

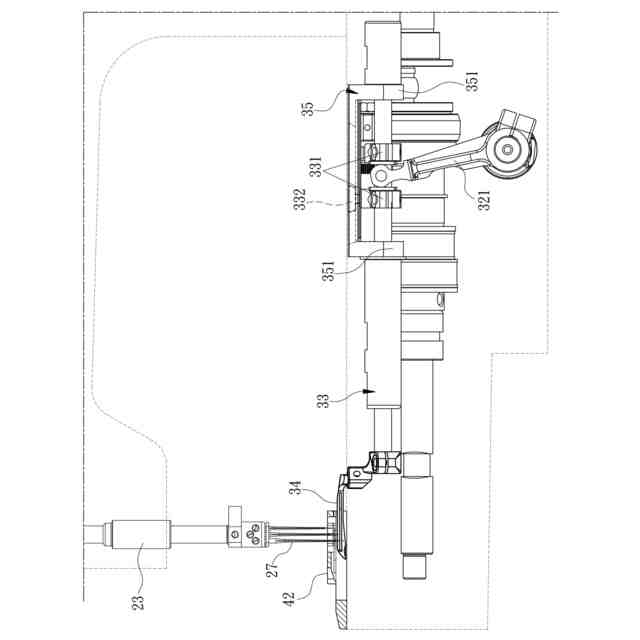

前記第１駆動シャフトと連動関係にある第２駆動シャフトと、前記第２駆動シャフトに接続された伝動リンク組と、前記伝動リンク組に接続された下フック駆動軸と、前記下フック駆動軸に設けられ前記針棒上の複数の針と共に作業する下フックと、前記下フック駆動軸が中に穿設されるガイド部品とを含み、前記伝動リンク組は、前記下フック駆動軸に接続された第１スイングアームを含み、前記ガイド部品は離隔して設けられ前記下フック駆動軸が穿設される２つのガイドリングとして成形され、前記２つのガイドリングは、前記下フック駆動軸が直線往復運動しかできないように制限する下縫製ユニットと、
を含むことを特徴とするミシン。
続きを表示（約 800 文字）【請求項２】
前記ミシンが、ハウジングを備え、前記ハウジングが、前記下フックが前記直線往復運動において変位する空間を確定することを特徴とする請求項１に記載のミシン。
【請求項３】
前記ガイド部品が、前記２つのガイドリングの間に位置する直線レールとして成形され、前記下フック駆動軸は、カラーと、前記カラーに設けられ前記直線レール内で動作する制限ブロックとを備えることを特徴とする請求項２に記載のミシン。
【請求項４】
前記第２駆動シャフトが、固定カラーを備え、前記ガイド部品には、前記固定カラーに組み付けられる取付けバンプが成形されていることを特徴とする請求項３に記載のミシン。
【請求項５】

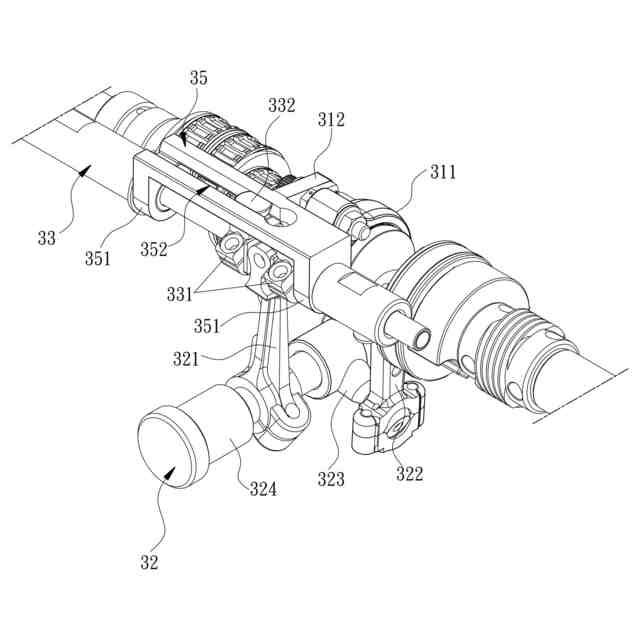

前記伝動リンク組が、前記第２駆動シャフトに接続された第２スイングアームと、前記第２スイングアームに接続されたロッカーアームと、前記ロッカーアームと前記第１スイングアームを接続させたコネクティングロッドとを含むことを特徴とする請求項１～４のいずれか一項に記載のミシン。
【請求項６】
前記針棒上のこれらの針の配列方向は前記下フック及び前記下フック駆動軸に平行であることを特徴とする請求項１～４のいずれか一項に記載のミシン。
【請求項７】
前記第１駆動シャフトが、前記リンクを接続させるためのカム部品を備え、前記リンクの前記カム部品における組立位置は、前記カム部品の軸心からオフセットしていることを特徴とする請求項６に記載のミシン。
【請求項８】
前記ミシンが、前記第１駆動シャフト及び前記第２駆動シャフトを連動させるベルトを備え、前記第１駆動シャフトは、前記ベルトに接続された第１プーリを備え、前記第２駆動シャフトは、前記ベルトに接続された第２プーリを備えることを特徴とする請求項６に記載のミシン。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ミシンに関し、特に、針棒のストローク距離及び下フックの走行方向を変えるミシンである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
現代の紡績産業技術の成熟及び材料技術の発展により、材質と特性が従来の布地と異なる様々な布地が開発されており、また、現代人は、服を着るのは服装の適切さだけでなく、服装の機能性と効能も求める。機能性服装の機能設計を満たすために、より多様な縫製方式が必要であり、これにより、機能性布地及び機能性服装の縫製のニーズを満たす。異なる機能性布地及び効能の設定に対して、針棒のストローク距離及び下フックの方向を変えるミシンを設計するのは、機能性布地の縫製のニーズに対応することができる。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明の主な目的は、従来のミシンは機能性布地に必要な縫製のニーズに対応できないという課題を解決することである。
【課題を解決するための手段】
【０００４】
本発明は、上記の目的を達成するために、上縫製ユニットと、下縫製ユニットとを含むミシンを提供し、当該上縫製ユニットは、第１駆動シャフトと、当該第１駆動シャフトに接続されたリンクと、当該リンクに従動させられる針棒とを含み、当該リンクは、当該第１駆動シャフトに接続され当該第１駆動シャフトに従って円形軌跡で運動する第１端と、当該針棒に接続されガイドレール内で動作する第２端とを備え、当該第２端は直線軌跡で運動し、当該直線軌跡は当該円形軌跡と重畳する部分がなく、当該直線軌跡の動作範囲の水平高さは当該円形軌跡の水平高さより高い。当該下縫製ユニットは、当該第１駆動シャフトと連動関係にある第２駆動シャフトと、当該第２駆動シャフトに接続された伝動リンク組と、当該伝動リンク組に接続された下フック駆動軸と、当該下フック駆動軸に設けられ当該針棒上の複数の針と共に作業する下フックと、当該下フック駆動軸が中に穿設されるガイド部品とを含む。当該伝動リンク組は、当該下フック駆動軸に接続された第１スイングアームを含み、当該ガイド部品は離隔して設けられ当該下フック駆動軸が穿設される２つのガイドリングとして成形され、当該２つのガイドリングは、当該下フック駆動軸が直線往復運動しかできないように制限する。
【０００５】
一実施例では、当該ミシンが、ハウジングを備え、当該ハウジングが、当該下フックが当該直線往復運動において変位する空間を確定する。
【０００６】
一実施例では、当該ガイド部品が、当該２つのガイドリングの間に位置する直線レールとして成形され、当該下フック駆動軸は、カラーと、当該カラーに設けられ当該直線レール内で動作する制限ブロックとを備える。
【０００７】
一実施例では、当該第２駆動シャフトが、固定カラーを備え、当該ガイド部品には、当該固定カラーに組み付けられる取付けバンプが成形されている。
【０００８】
一実施例では、当該伝動リンク組が、当該第２駆動シャフトに接続された第２スイングアームと、当該第２スイングアームに接続されたロッカーアームと、当該ロッカーアームと当該第１スイングアームを接続させたコネクティングロッドとを含む。
【０００９】
一実施例では、当該針棒上のこれらの針の配列方向は当該下フック及び当該下フック駆動軸に平行である。
【００１０】
一実施例では、当該第１駆動シャフトが、当該リンクを接続させるためのカム部品を備え、当該リンクの当該カム部品における組立位置は、当該カム部品の軸心からオフセットしている。
（【００１１】以降は省略されています）
