公開番号2025106701
公報種別公開特許公報(A)
公開日2025-07-16
出願番号2024000201
出願日2024-01-04
発明の名称人工芝構造及び人工芝構造における揚水方法
出願人株式会社大林組,大林道路株式会社
代理人個人,個人
主分類E01C 13/08 20060101AFI20250709BHJP(道路,鉄道または橋りょうの建設)
要約【課題】人工芝層の放熱に関する利便性を向上させることができる人工芝構造及び人工芝構造における揚水方法を提供する。
【解決手段】人工芝構造は、人工芝層よりも下層において水を貯留する貯水層と、貯水層に貯留された水を人工芝層に揚水する揚水部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
人工芝層よりも下層において水を貯留する貯水層と、
前記貯水層に貯留された水を前記人工芝層に揚水する揚水部と、を備える人工芝構造。
続きを表示（約 200 文字）【請求項２】
請求項１に記載の人工芝構造において、
前記人工芝層と前記貯水層との間に透水性を有する支持層を備え、
前記揚水部は、導水シートを含み、
前記導水シートは、前記支持層を貫通するように配置される人工芝構造。
【請求項３】
人工芝層よりも下層における貯水層に貯留された水を、揚水部を用いて前記人工芝層に揚水する人工芝構造における揚水方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、人工芝構造及び人工芝構造における揚水方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、例えば特許文献１に示すように、人工芝層の下層に給水管を設置することにより、給水管からの水を、導水シートを介して人工芝層に供給する人工芝構造が開示されている。このような人工芝構造では、水が蒸発すると蒸発冷却により人工芝層の放熱を促進することができる。これにより、人工芝層の温度上昇を抑制することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－３３９３１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、このような人工芝構造では、人工芝層の下層に給水管を設置することが必須となり、施工効率が低下してしまうおそれがあった。このように、人工芝層の放熱に関する利便性を向上させることが望まれている。
【課題を解決するための手段】
【０００５】
上記課題を解決する人工芝構造は、人工芝層よりも下層において水を貯留する貯水層と、前記貯水層に貯留された水を前記人工芝層に揚水する揚水部と、を備える。
上記課題を解決する人工芝構造における揚水方法は、人工芝層よりも下層における貯水層に貯留された水を、揚水部を用いて前記人工芝層に揚水する。
【発明の効果】
【０００６】
本発明によれば、人工芝層の放熱に関する利便性を向上させることができる。
【図面の簡単な説明】
【０００７】

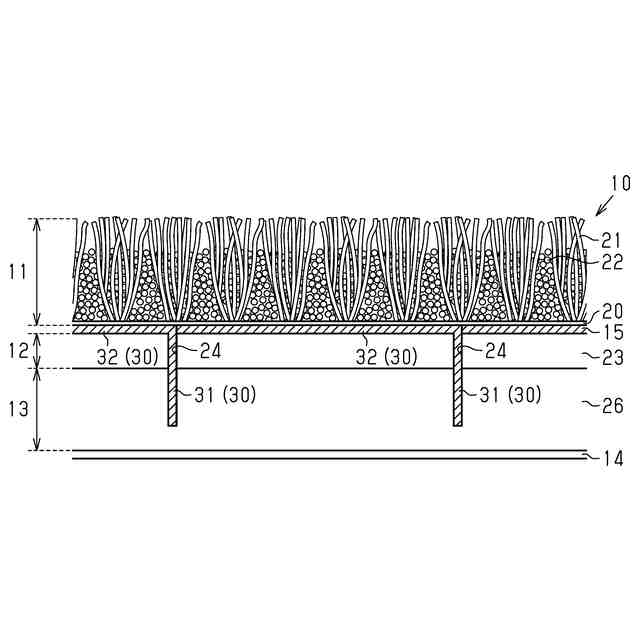

図１は、第１実施形態の人工芝構造を示す断面図である。

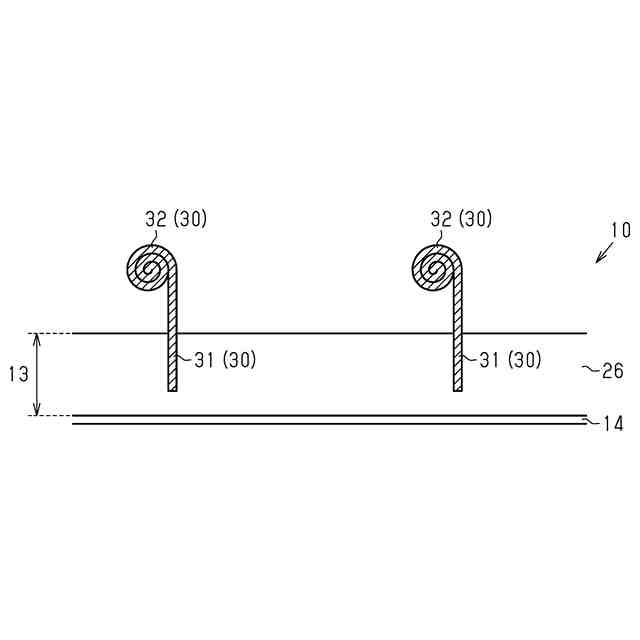

図２は、第１実施形態の人工芝構造を示す断面図である。

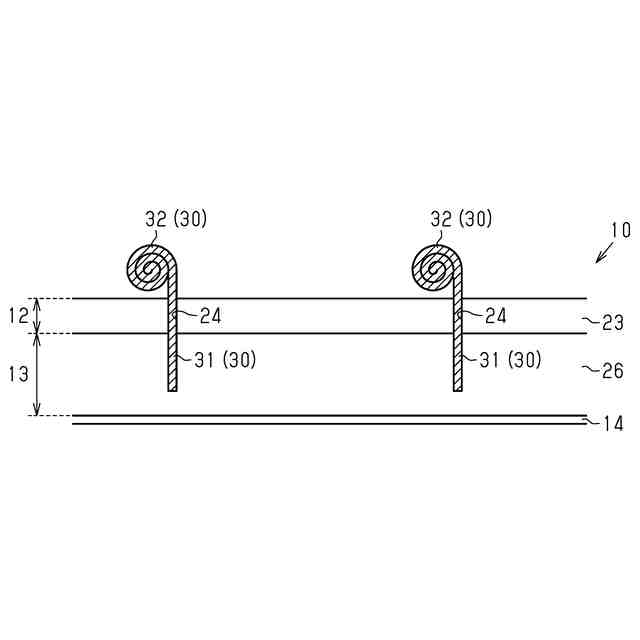

図３は、第１実施形態の人工芝構造を示す断面図である。
図４は、第１実施形態の人工芝構造を示す断面図である。

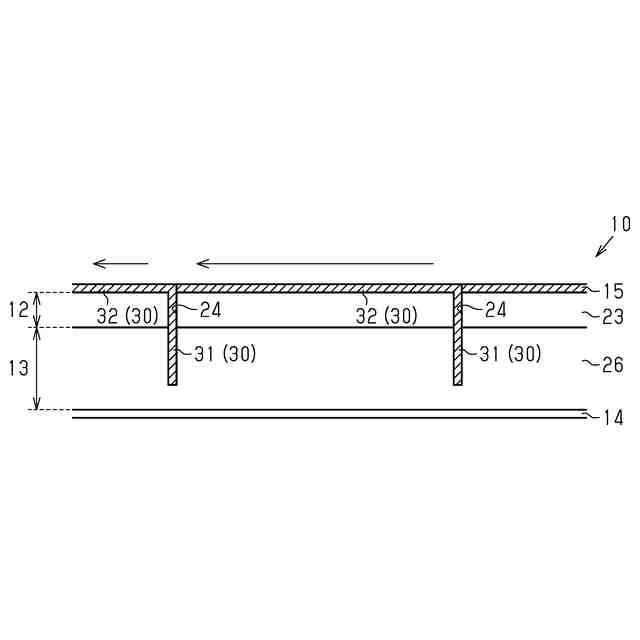

図５は、第１実施形態の人工芝構造を示す断面図である。

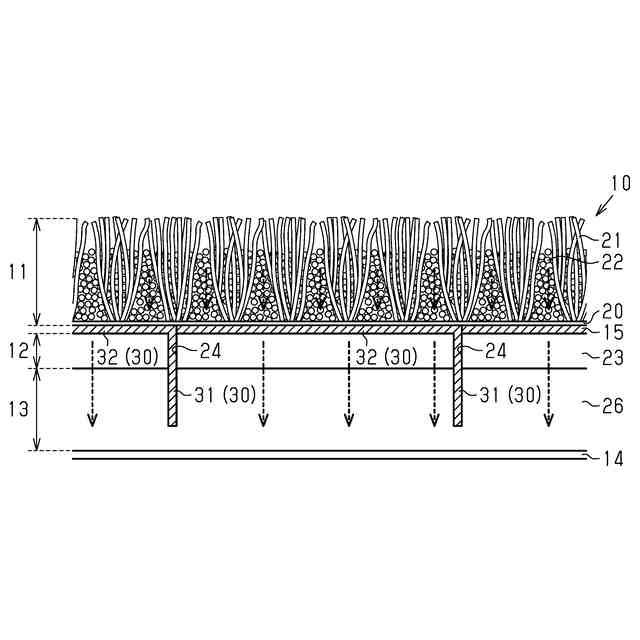

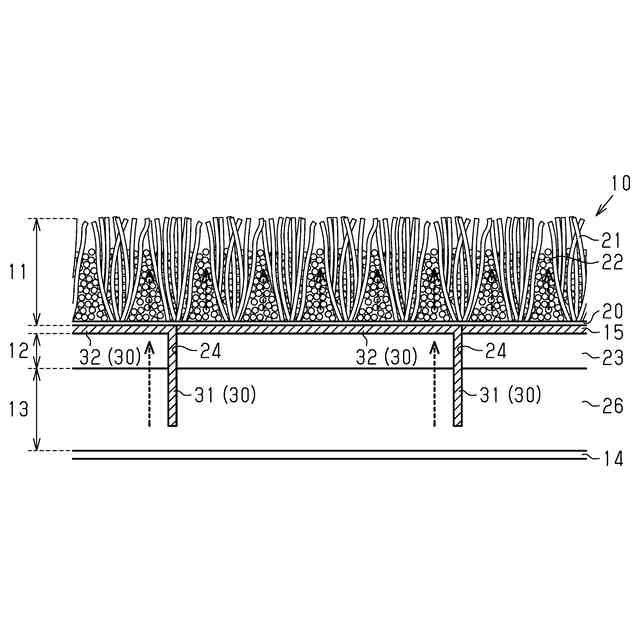

図６は、第１実施形態の人工芝構造を示す断面図である。

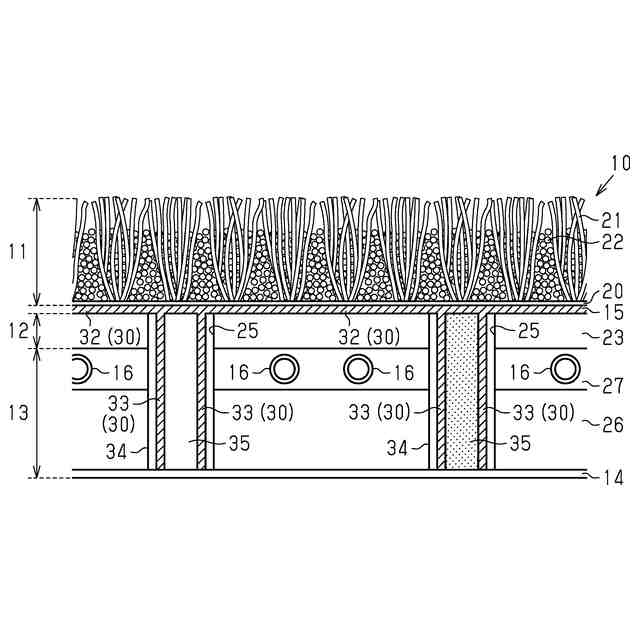

図７は、第２実施形態の人工芝構造を示す断面図である。
【発明を実施するための形態】
【０００８】
［第１実施形態］
人工芝構造及び人工芝構造における揚水方法の一実施形態を説明する。
＜人工芝構造１０＞
図１に示すように、人工芝構造１０は、人工芝を構成する舗装が少なくとも含まれる構造である。人工芝構造１０は、例えば人工芝上において各種競技をプレイする環境を提供するための舗装であってもよい。
【０００９】
人工芝構造１０は、人工芝層１１と、支持層１２と、貯水層１３と、遮水シート１４と、を備える。人工芝層１１は、人工芝を構成する層である。人工芝層１１は、支持層１２よりも上層に設けられる。人工芝層１１は、人工芝構造１０の表層を構成する。
【００１０】
人工芝層１１は、基布２０と、人工芝パイル２１と、充填材２２と、を備える。基布２０は、人工芝層１１の基礎部材である。基布２０は、人工芝パイル２１を打ち込む基礎部材である。
（【００１１】以降は省略されています）
