公開番号2025155406
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024059221
出願日2024-04-01
発明の名称コンクリート補強棒材及びコンクリート部材の補強構造
出願人株式会社大林組
代理人弁理士法人一色国際特許事務所
主分類E04C 5/03 20060101AFI20251006BHJP(建築物)
要約【課題】伸び性能を向上させたコンクリート補強棒材、及びコンクリート補強棒材を用いたコンクリート部材の補強構造を提供する。
【解決手段】棒材本体と、該棒材本体の一端側に設けられる定着部材と、前記棒材本体の長手方向中間部に設けられる摩擦ダイスと、を備え、前記摩擦ダイスは、前記棒材本体を貫通させて締付けることにより該棒材本体に設置される。
【選択図】図1
特許請求の範囲【請求項１】
棒材本体と、
該棒材本体の一端側に設けられる定着部材と、
前記棒材本体の長手方向中間部に設けられる摩擦ダイスと、を備え、
前記摩擦ダイスは、前記棒材本体に締め付けることにより設置されることを特徴とするコンクリート補強棒材。
続きを表示（約 790 文字）【請求項２】
請求項１に記載のコンクリート補強棒材において、
前記摩擦ダイスが、ダイス本体と、該ダイス本体の前記棒材本体に対する締付け量を調整する締付け調整部と、を備えていることを特徴とするコンクリート補強棒材。
【請求項３】
請求項１に記載のコンクリート補強棒材において、
前記棒材本体が、他端側に可動定着部を備え、
該可動定着部は、
前記棒材本体に固定された拡径部と、
該拡径部を前記棒材本体の軸線方向に移動自在に収納する収納部と、
を備えることを特徴とするコンクリート補強棒材。
【請求項４】
請求項１に記載のコンクリート補強棒材において、
前記定着部材に、前記摩擦ダイスが用いられていることを特徴とするコンクリート補強棒材。
【請求項５】
請求項１に記載のコンクリート補強棒材において、
前記棒材本体が、高強度鋼もしくは高強度鋼と同等の引張強度を有する棒状材料よりなることを特徴とするコンクリート補強棒材。
【請求項６】
請求項１に記載のコンクリート補強棒材を用いたコンクリート部材の補強構造であって、

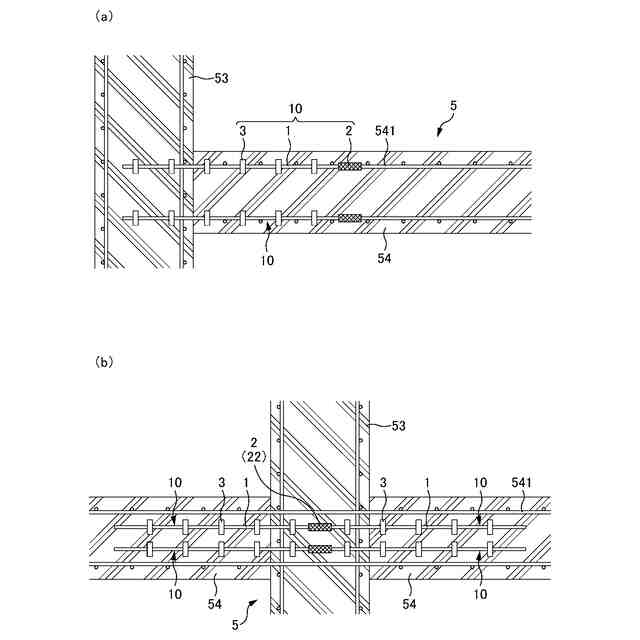

隣り合うコンクリート部材に跨って、前記コンクリート補強棒材が設けられていることを特徴とするコンクリート部材の補強構造。
【請求項７】
請求項６に記載のコンクリート部材の補強構造において、
前記コンクリート部材を構成する主筋として、前記コンクリート補強棒材が用いられていることを特徴とするコンクリート部材の補強構造。
【請求項８】
請求項６に記載のコンクリート部材の補強構造において、

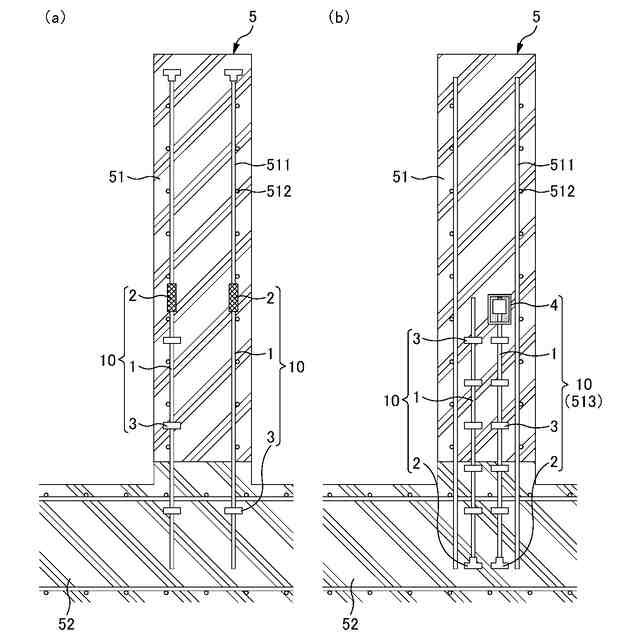

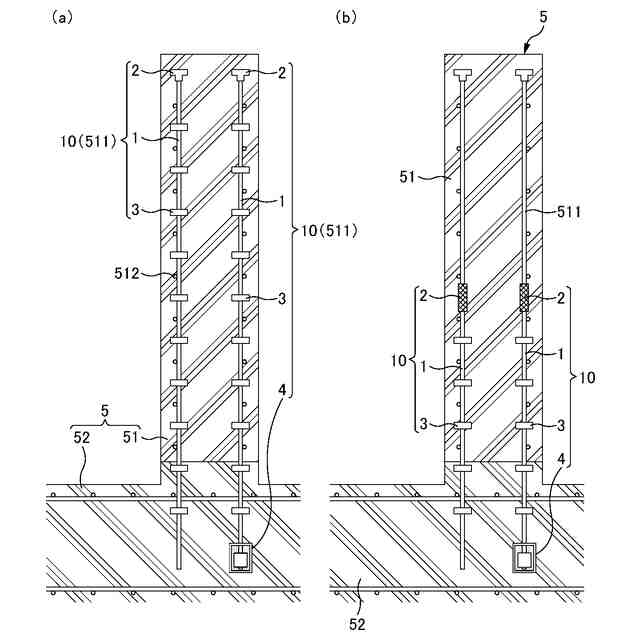

隣り合う前記コンクリート部材が、橋脚の柱部と基礎部であることを特徴とするコンクリート部材の補強構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コンクリート構造物を補強するコンクリート補強棒材、及びコンクリート部材の補強構造に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
例えば、ＰＣ鋼棒は、プレストレストコンクリートだけでなく、特許文献１で示すような、鉄筋コンクリート構造物のせん断補強筋として用いる場合がある。特許文献１では、ＰＣ鋼棒に定着部材材を設けてせん断補強具を構成し、このせん断補強具をボックスカルバートの側壁に配置して、耐震補強を行っている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２０６８１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のように使用されるＰＣ鋼棒などの高強度鋼は、鉄筋コンクリート構造物の主筋として採用することが望まれている。ところが、鉄筋コンクリート構造物に広く一般に使用されている異形棒鋼（例えば、ＳＤ３４５）と比較すると、伸び性能に劣ることから、地震時などにおいて鉄筋コンクリート構造物に十分な変形性能を確保できないおそれが生じる。また、一般に使用されている異形棒鋼も、繰り返して塑性変形させると数回程度の繰り返しで容易に破断する。
【０００５】
本発明は、かかる課題に鑑みなされたものであって、その主な目的は、伸び性能を向上させたコンクリート補強棒材、及びコンクリート補強棒材を用いたコンクリート部材の補強構造を提供することである。
【課題を解決するための手段】
【０００６】
かかる目的を達成するため本発明のコンクリート補強棒材は、棒材本体と、該棒材本体の一端側に設けられる定着部材と、前記棒材本体の長手方向中間部に設けられる摩擦ダイスと、を備え、前記摩擦ダイスは、前記棒材本体に締付けることにより設置されることを特徴とする。
【０００７】

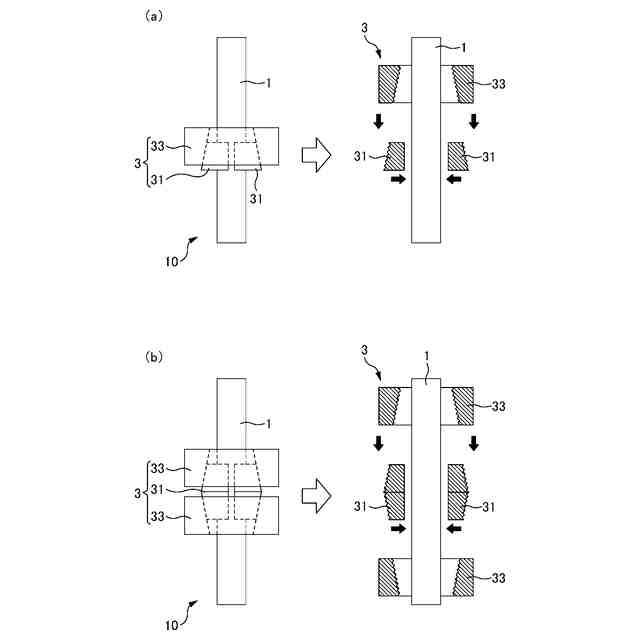

本発明のコンクリート補強棒材は、前記摩擦ダイスが、ダイス本体と、該ダイス本体の前記棒材本体に対する締付け量を調整する締付け調整部と、を備えていることを特徴とする。
【０００８】

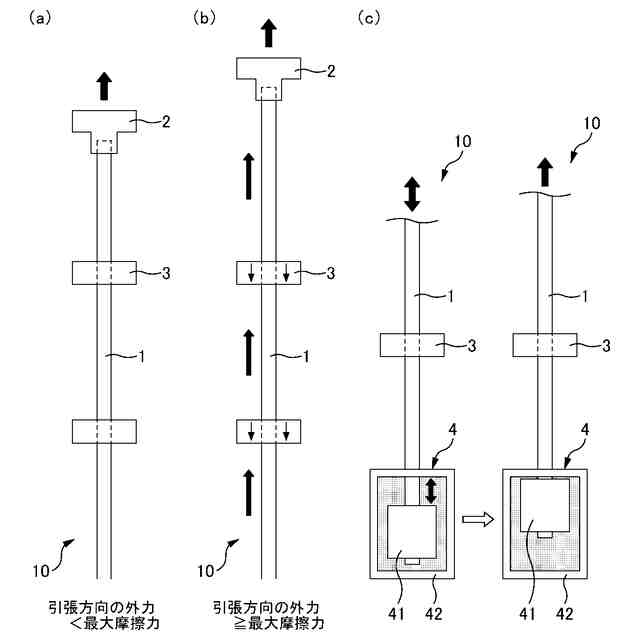

本発明のコンクリート補強棒材は、前記棒材本体が、他端側に可動定着部を備え、該可動定着部は、前記棒材本体に固定された拡径部と、該拡径部を前記棒材本体の軸線方向に移動自在に収納する収納部と、を備えることを特徴とする。
【０００９】
本発明のコンクリート補強棒材は、前記定着部材に、前記摩擦ダイスが用いられていることを特徴とする。
【００１０】
本発明のコンクリート補強棒材は、前記棒材本体が、高強度鋼もしくは高強度鋼と同等の引張強度を有する棒状材料よりなることを特徴とする
（【００１１】以降は省略されています）
