特許ウォッチ

公開番号2025127879
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024024866
出願日2024-02-21
発明の名称CO2固定量測定方法
出願人株式会社大林組,国立大学法人広島大学
代理人弁理士法人一色国際特許事務所
主分類G01N 33/38 20060101AFI20250826BHJP(測定;試験)
要約【課題】セメント組成物中のCO₂固定量の測定精度の向上を図る。
【解決手段】セメント組成物の試料を酸性化処理し、前記試料の中の無機炭素をCO₂ガスに変換し、前記CO₂ガスを非分散型赤外線吸収法により検出するCO₂固定量の測定方法であって、前記酸性化処理よりも前に、前記試料の粒度を所定粒度以下とし、前記試料に純水を滴下する、ことを特徴とするCO₂固定量の測定方法。
【選択図】図4
特許請求の範囲【請求項１】
セメント組成物の試料を酸性化処理し、前記試料の中の無機炭素をＣＯ
２
ガスに変換し、前記ＣＯ
２
ガスを非分散型赤外線吸収法により検出するＣＯ
２
固定量の測定方法であって、
前記酸性化処理よりも前に、前記試料の粒度を所定粒度以下とし、前記試料に純水を滴下する、
ことを特徴とするＣＯ
２
固定量の測定方法。
続きを表示（約 480 文字）【請求項２】
請求項１に記載のＣＯ
２
固定量の測定方法であって、
前記所定粒度は１５０μｍである、
ことを特徴とするＣＯ
２
固定量の測定方法。
【請求項３】
請求項１に記載のＣＯ
２
固定量の測定方法であって、
前記純水の滴下量は４ｍＬ／ｇ以上である、
ことを特徴とするＣＯ
２
固定量の測定方法。
【請求項４】
請求項１に記載のＣＯ
２
固定量の測定方法であって、
前記酸性化処理された前記試料に、通気処理を施す、
ことを特徴とするＣＯ
２
固定量の測定方法。
【請求項５】
請求項１に記載のＣＯ
２
固定量の測定方法であって、
前記無機炭素を前記ＣＯ
２
ガスに変換する際に、前記ＣＯ
２
ガスへの変換を促進させる所定温度に維持する、
ことを特徴とするＣＯ
２
固定量の測定方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、セメント組成物中のＣＯ
２
固定量測定方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
コンクリートなどのセメント組成物の製造時における二酸化炭素（ＣＯ
２
）の排出量を削減する方法として、セメント組成物の中にＣＯ
２
を固定化する技術が開発されている。このような技術において、ＣＯ
２
排出量の削減効果を正確に把握するには、セメント組成物中のＣＯ
２
固定量を精度よく定量（測定）することが必要である。セメント組成物中のＣＯ
２
固定量の測定方法としては、示差熱－熱重量同時分析（ＴＧ－ＤＴＡ法）が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１６８５３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ＴＧ－ＤＴＡ法は主にＣａＣＯ
３
由来のＣＯ
２
を対象としている。このため、セメント組成物中にＣａＣＯ
３
以外の形態でＣＯ
２
が存在している場合、ＣＯ
２
固定量を正確に測定できないおそれがある。
【０００５】
一方、ＣＯ
２
固定量を測定する方法として、固体試料燃焼装置を備えた全有機体炭素計を用いた測定方法（ＴＯＣ法）も知られている。この測定方法は、酸性化した試料に通気処理を施すことで、試料中の無機炭素（ＩＣ）をＣＯ
２
ガスに変換し、そのＣＯ
２
ガスを非分散型赤外線吸収法により検出するものであり、ＣａＣＯ
３
を含むあらゆる炭酸塩が測定対象となる。よって、理論上、セメント組成物中のＣＯ
２
固定量を精度よく定量できる。しかし、ＴＯＣ法によるＣＯ
２
固定量の評価方法に関しては、いくつか事例があるものの、標準化されるに至っていない。また、精度の良い測定値を得るための前処理方法も確立されていない。
【０００６】
本発明は、かかる課題に鑑みてなされたものであり、その目的とするところは、セメント組成物中のＣＯ
２
固定量の測定精度の向上を図ることにある。
【課題を解決するための手段】
【０００７】
上記目的を達成するための主たる発明は、セメント組成物の試料を酸性化処理し、前記試料の中の無機炭素をＣＯ
２
ガスに変換し、前記ＣＯ
２
ガスを非分散型赤外線吸収法により検出するＣＯ
２
固定量の測定方法であって、前記酸性化処理よりも前に、前記試料の粒度を所定粒度以下とし、前記試料に純水を滴下する、ことを特徴とするＣＯ
２
固定量の測定方法である。
【０００８】
本発明の他の特徴については、本明細書及び添付図面の記載により明らかにする。
【発明の効果】
【０００９】
本発明によれば、セメント組成物中のＣＯ
２
固定量の測定精度の向上を図ることができる。
【図面の簡単な説明】
【００１０】

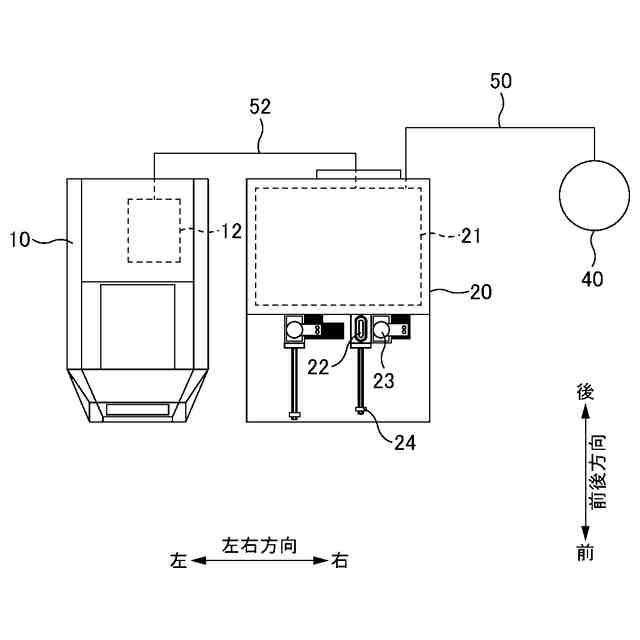

ＴＯＣ計１０及びＳＳＭ２０の概略平面図である。

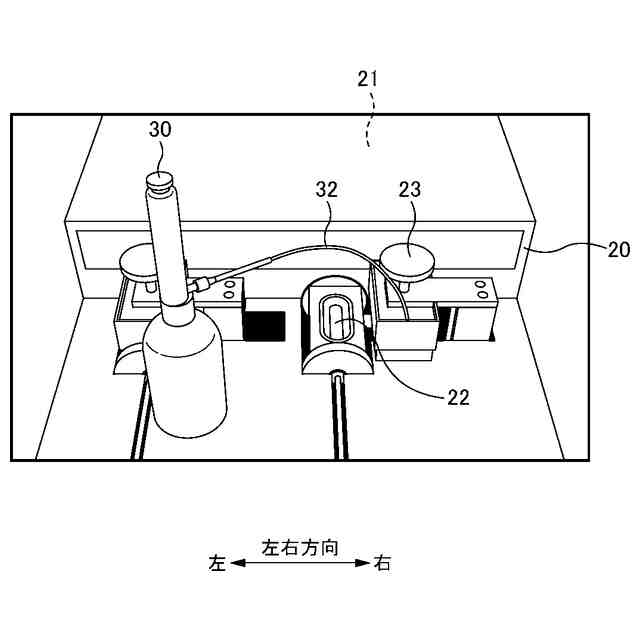

ＳＳＭ２０のサンプルボード２２周辺の構成を示す図である。

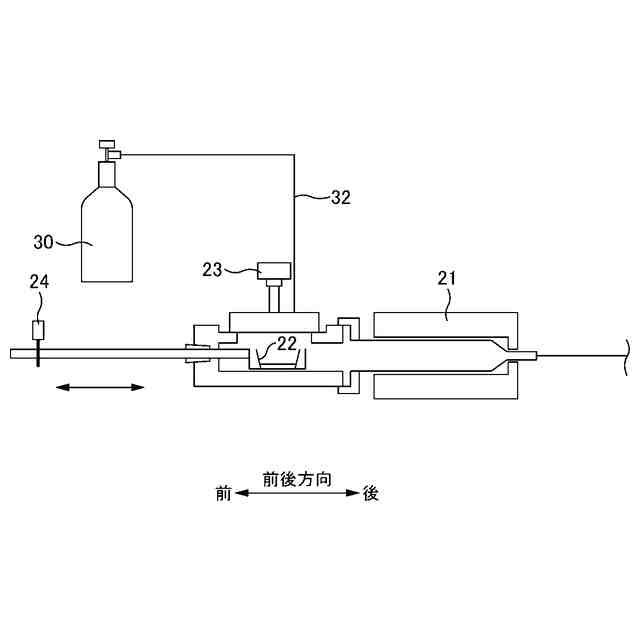

ＳＳＭ２０の概略断面図である。

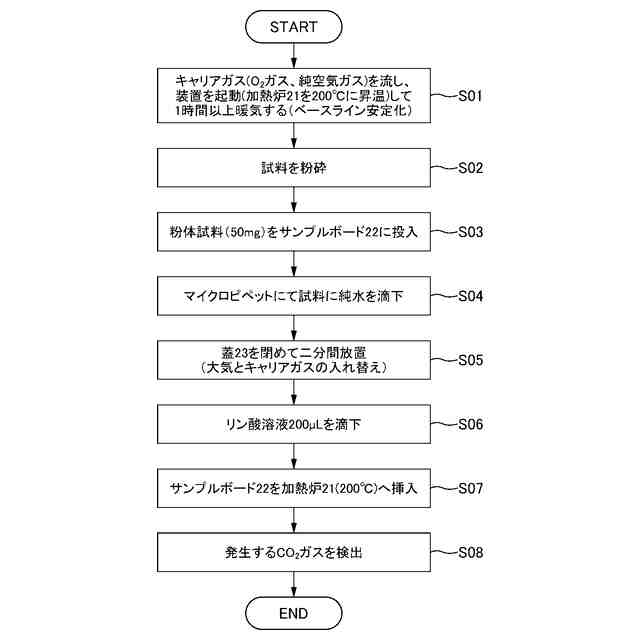

本実施形態におけるＣＯ
２
固定量の測定方法を示すフロー図である。

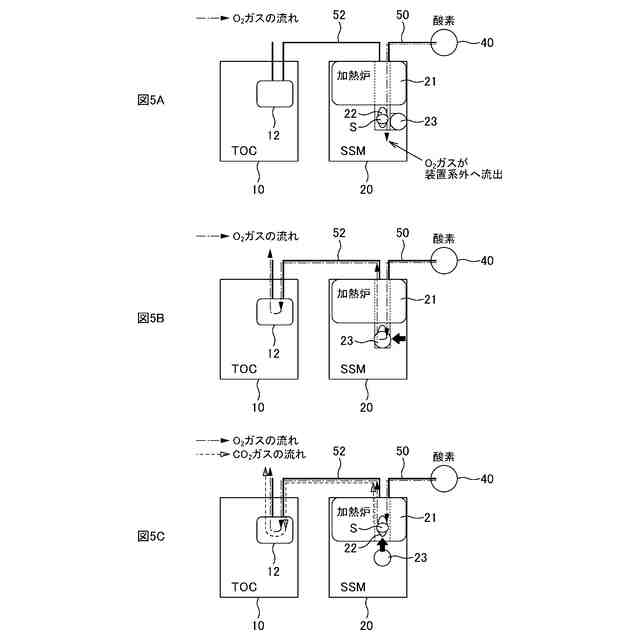

図５Ａ～図５Ｃは、ガス経路の説明図である。

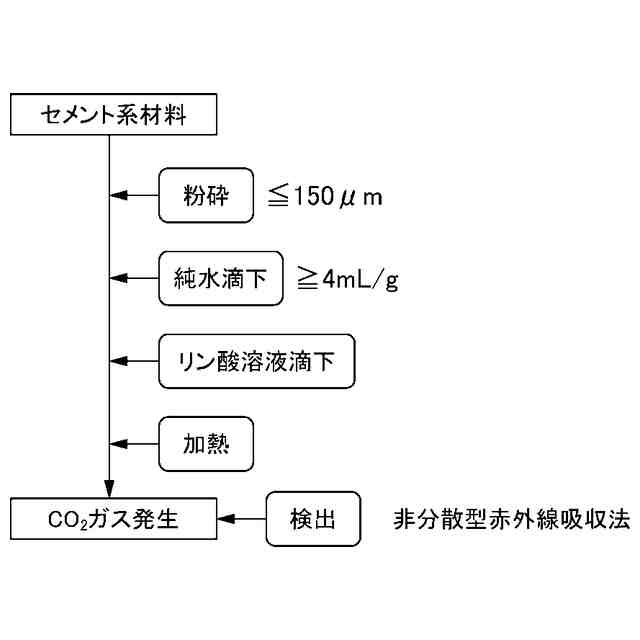

試料に対する処理を簡易的に示したフロー図である。

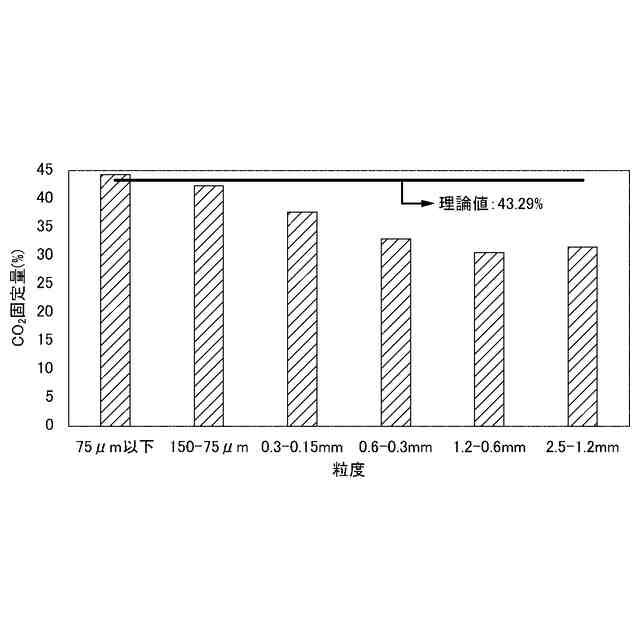

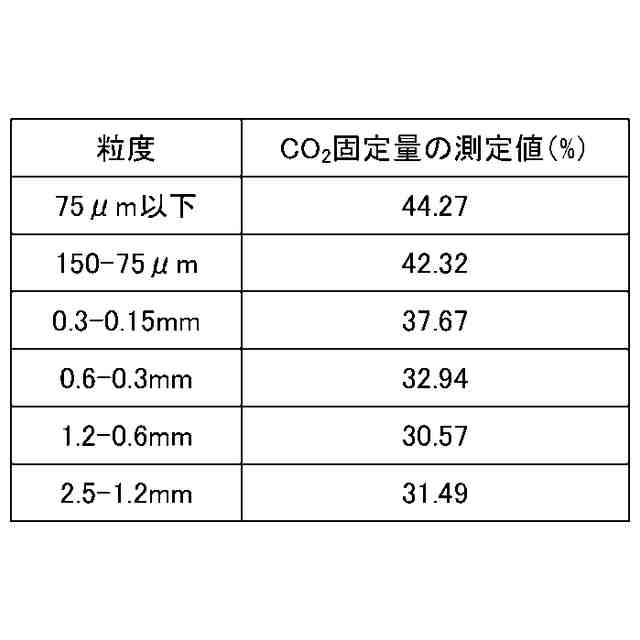

粒度の試験結果を示す図である。
試料の粒度とＣＯ
２
固定量の関係を示す図である。

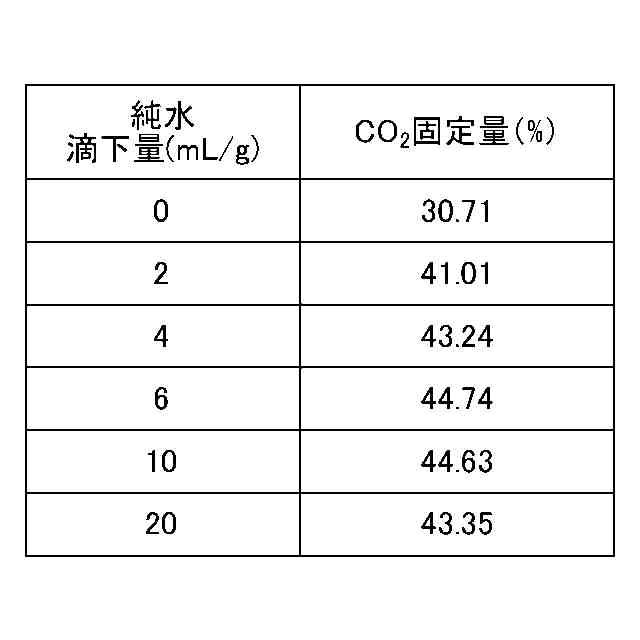

純水滴下量の試験結果を示す図である。
純水滴下量とＣＯ
２
固定量の関係を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）

関連特許
