発明の名称散水装置及び異物除去方法
出願人株式会社大林組
代理人個人,個人
主分類F28F 19/01 20060101AFI20250911BHJP(熱交換一般)
要約【課題】熱交換器への吸気内の異物を効果的に除去することができる散水装置を提供する。
【解決手段】熱交換器の吸気側に配置される吸気導入路への散水を行う散水部と、吸気導入路を構成する構成体を備え、散水部は、吸気導入路内の上部において構成体に取り付け可能とされる。構成体の少なくとも一部が熱交換器に対して着脱可能とされる。構成体は、吸気導入路における吸気方向の長さが可変とされている。散水部は、吸気方向に対して互いに異なる位置に配列する複数の散水ノズルを有する。
【選択図】図1
特許請求の範囲【請求項１】
熱交換器の吸気側に配置される吸気導入路への散水を行う散水部を備える、散水装置。
続きを表示（約 420 文字）【請求項２】
前記吸気導入路を構成する構成体を備え、
前記構成体は、伝播する音を軽減する防音部を備え、
前記散水部は、前記吸気導入路内において前記構成体に取り付け可能とされる、請求項１に記載の散水装置。
【請求項３】
前記構成体の少なくとも一部が前記熱交換器に対して着脱可能とされた、請求項２に記載の散水装置。
【請求項４】
前記構成体は、前記吸気導入路における吸気方向の長さが可変とされている、請求項２に記載の散水装置。
【請求項５】
前記散水部は、吸気方向に対して互いに異なる位置に配置された複数の散水ノズル及び／又は吸気方向と直行する方向に対して互いに異なる位置に配列する複数の散水ノズルを有する、請求項１又は２に記載の散水装置。
【請求項６】
熱交換器の吸気側に配置される吸気導入路への散水を行うことにより、吸気内の異物を除去する異物除去方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、散水装置及び異物除去方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１には、エンジンを冷却するための熱交換器の上流側に、吸気から異物を除去するための防塵フィルタを設けた建設機械が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１４８０２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１に開示された技術では、異物の量や状態によっては、防塵フィルタが目詰まりし、あるいは熱交換器のフィンへの異物の付着により、短時間で熱交換器の機能が失われる可能性がある。したがって、このような場合には、防塵フィルタのみでは、異物を効果的に除去することができない。
【０００５】
そこで、１つの側面では、本発明は、熱交換器への吸気内の異物を効果的に除去することができる散水装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
１つの態様では、
熱交換器の吸気側に配置される吸気導入路への散水を行う散水部を備える、散水装置が提供される。
【発明の効果】
【０００７】
１つの側面では、本発明によれば、熱交換器への吸気内の異物を効果的に除去することができる。
【図面の簡単な説明】
【０００８】

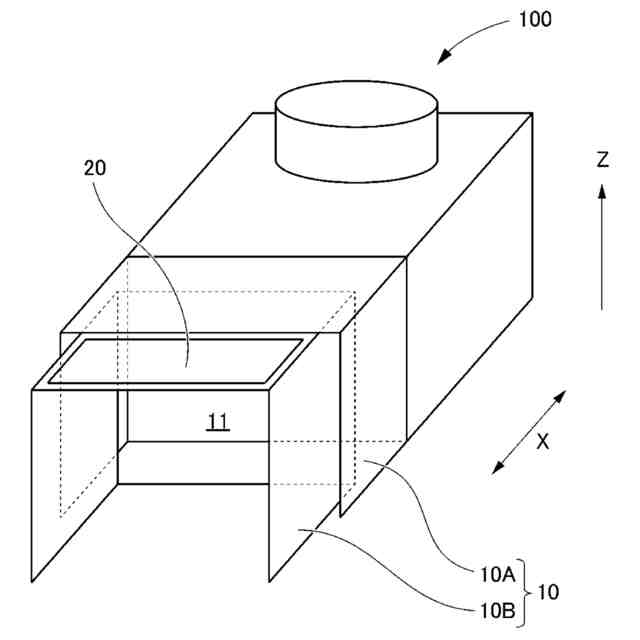

本実施例の散水装置の構成を示す斜視図である。

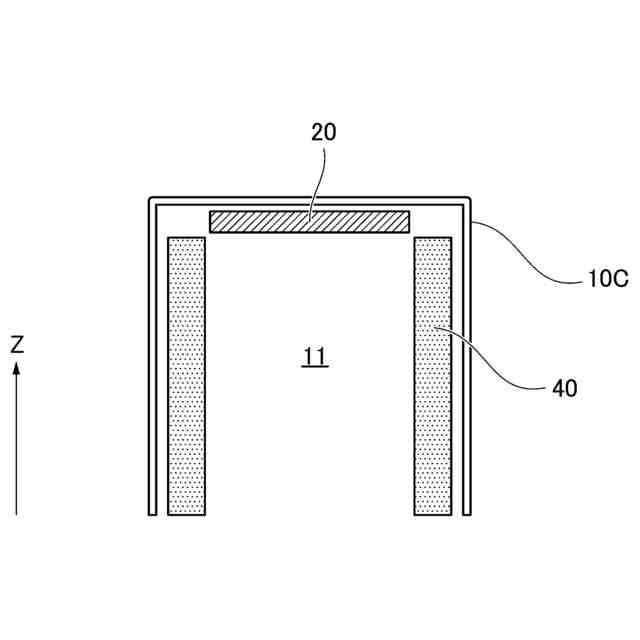

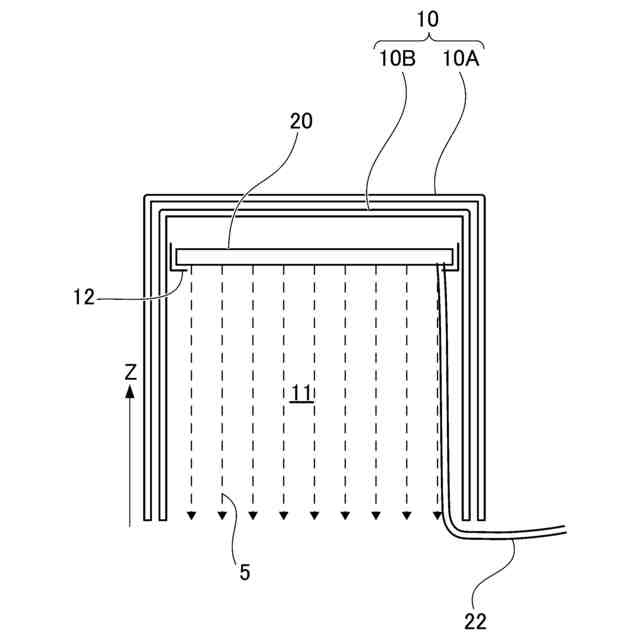

本実施例の散水装置をＸ方向に視た図である。

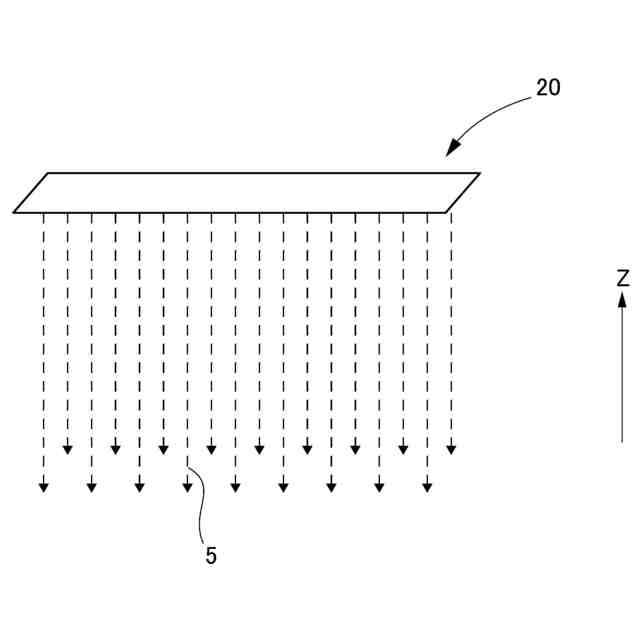

散水部の構成を示す斜視図である。
散水部の構成を示す底面図（Ｚ方向に視た図）である。
吸気導入路内に吸音部を設けた例を示す図である。
【発明を実施するための形態】
【０００９】

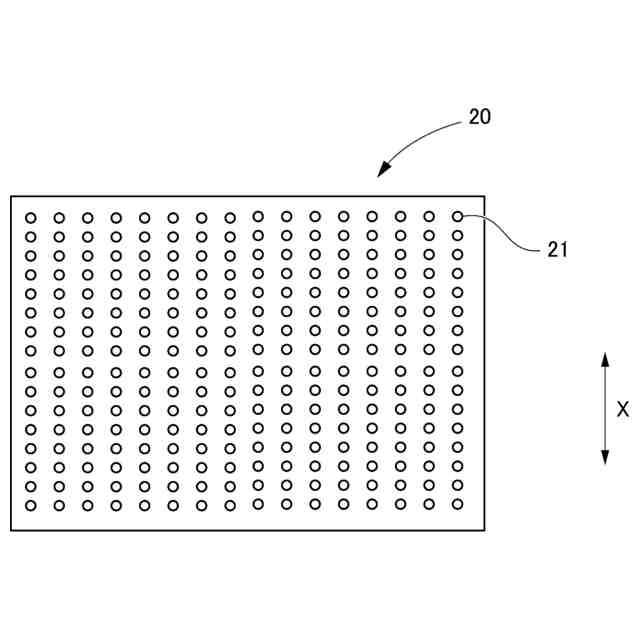

図１は、本実施例の散水装置の構成を示す斜視図、図２は、本実施例の散水装置をＸ方向に視た図、図３は、散水部の構成を示す斜視図、図３Ａは、散水部の構成を示す底面図（Ｚ方向に視た図）である。
【００１０】
図１及び図２に示すように、本実施例の散水装置は、フードとして機能する構成体１０と、散水部２０とを備える。構成体１０は、熱交換器としての開放型冷却塔１００の吸気側に配置される吸気導入路１１を構成する。すなわち、構成体１０は、吸気方向（Ｘ方向）に視て、吸気導入路１１を取り囲む「コ」の字状に形成されている。また、散水部２０は、吸気導入路１１の上部において構成体１０に取り付け可能とされる。
（【００１１】以降は省略されています）
