公開番号2025155126
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024058597
出願日2024-04-01
発明の名称打設管理システム及び、打設管理方法
出願人株式会社大林組
代理人弁理士法人プロスペック特許事務所,個人
主分類E04G 21/02 20060101AFI20251006BHJP(建築物)
要約【課題】コンクリートの打設管理において、コンクリートの充填状況及び締固め状況を効果的に把握する。

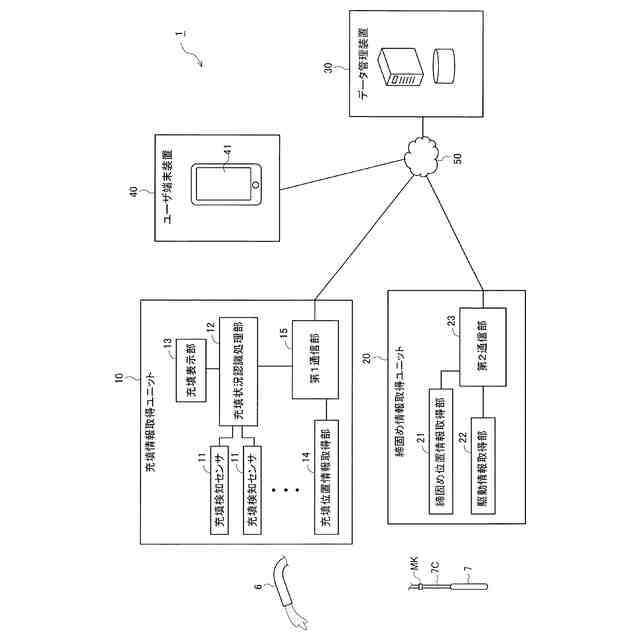

【解決手段】型枠内にコンクリートを打ち込むことにより所望のコンクリート構造物を構築する際のコンクリートの充填状況及び締固め状況を管理する打設管理システム1であって、コンクリートの型枠内への充填状況を取得する充填状況取得手段10と、型枠内に充填されたコンクリートの締固め状況を取得する締固め状況取得手段20と、充填状況取得手段10により取得される充填状況及び、締固め状況取得手段20により取得される締固め状況を示す画像G1～G4を生成する画像生成手段30,160と、画像生成手段30,160により生成される画像G1～G4を表示する画像表示手段40,41とを備えた。
【選択図】図1
特許請求の範囲【請求項１】
型枠内にセメント系組成物を打ち込むことにより所望の構造物を構築する際の前記セメント系組成物の充填状況及び締固め状況を管理する打設管理システムであって、
前記セメント系組成物の前記型枠内への充填状況を取得する充填状況取得手段と、
前記型枠内に充填された前記セメント系組成物の締固め状況を取得する締固め状況取得手段と、
前記充填状況取得手段により取得される前記充填状況及び、前記締固め状況取得手段により取得される前記締固め状況を示す画像を生成する画像生成手段と、
前記画像生成手段により生成される前記画像を表示する画像表示手段と、を備える
ことを特徴とする打設管理システム。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の打設管理システムであって、
前記画像生成手段は、前記画像として、前記構造物の３次元モデルに前記充填状況及び、前記締固め状況を重畳した３次元画像を生成する
ことを特徴とする打設管理システム。
【請求項３】
請求項２に記載の打設管理システムであって、
前記画像生成手段は、前記充填状況として、前記セメント系組成物の充填に伴い色が変化する充填インジケータを前記３次元モデルに重畳するとともに、前記締固め状況として、前記セメント系組成物の締固めに伴い色が変化する締固めインジケータを前記３次元モデルに重畳する
ことを特徴とする打設管理システム。
【請求項４】
請求項３に記載の打設管理システムであって、
前記３次元モデルをセメント系組成物の許容打ち重ね時間間隔を満たし、且つ、打設の作業性を確保し得る大きさを基準とする複数のブロックに分割するブロック割り処理を実施するブロック割り処理手段をさらに備え、
前記画像表示手段は、少なくとも前記ブロック毎に前記充填インジケータ及び、前記締固めインジケータを重畳する
ことを特徴とする打設管理システム。
【請求項５】
請求項１又は２に記載の打設管理システムであって、
前記締固め状況取得手段は、前記型枠内に充填された前記セメント系組成物に振動を付与するバイブレータの駆動時間を累積するとともに、累積した駆動時間が所定の閾値時間に達すると、前記締固め状況として前記セメント系組成物の締固めが完了したと判定する
ことを特徴とする打設管理システム。
【請求項６】
請求項１又は２に記載の打設管理システムであって、
前記画像表示手段は、前記構造物の施工現場の作業員が所持する携帯端末装置の表示部であり、
前記画像生成手段は、ネットワークを通じて前記画像を前記表示部に表示する
ことを特徴とする打設管理システム。
【請求項７】
型枠内にセメント系組成物を打ち込むことにより所望の構造物を構築する際の前記セメント系組成物の充填状況及び締固め状況を管理する打設管理方法であって、
前記セメント系組成物の前記型枠内への充填状況を取得し、
前記型枠内に充填された前記セメント系組成物の締固め状況を取得し、
取得した前記充填状況及び、前記締固め状況を示す画像を生成し、
生成した前記画像を画像表示手段に表示する
ことを特徴とする打設管理方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、打設管理システム及び、打設管理方法に関し、コンクリート（フレッシュコンクリート）等のセメント系組成物の打設管理に好適な技術に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
例えば、特許文献１には、コンクリートが打ち込まれる型枠内に、静電容量式のレベルセンサを複数設置し、各レベルセンサの検出結果に基づいて型枠内におけるコンクリートの充填状況を把握するようにした技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－００３２２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
コンクリートの打設作業は、コンクリート打設管から型枠内にコンクリートを打ち込んだ後、型枠内に充填されたコンクリートにバイブレータから振動を付与し、コンクリートを締固めることにより行われる。特許文献１記載の技術では、型枠内にコンクリートが充填されたか否かについては把握できるが、コンクリートが実際に締固められたかについては把握することができない。すなわち、コンクリートの打設管理に改善の余地があるといえる。
【０００５】
本開示の技術は、上記事情に鑑みてなされたものであり、コンクリートを含むセメント系組成物の打設管理において、セメント系組成物の充填状況及び締固め状況を効果的に把握することができる技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示のシステムは、
型枠内にセメント系組成物を打ち込むことにより所望の構造物を構築する際の前記セメント系組成物の充填状況及び締固め状況を管理する打設管理システム（１）であって、
前記セメント系組成物の前記型枠内への充填状況を取得する充填状況取得手段（１０）と、
前記型枠内に充填された前記セメント系組成物の締固め状況を取得する締固め状況取得手段（２０）と、

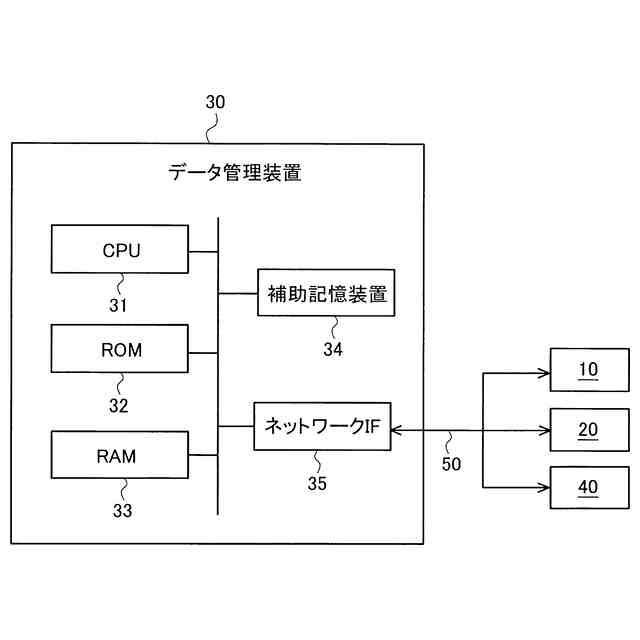

前記充填状況取得手段（１０）により取得される前記充填状況及び、前記締固め状況取得手段（２０）により取得される前記締固め状況を示す画像（Ｇ１～Ｇ４）を生成する画像生成手段（３０，１６０）と、
前記画像生成手段（３０，１６０）により生成される前記画像（Ｇ１～Ｇ４）を表示する画像表示手段（４０，４１）と、を備える
ことを特徴とする。
【０００７】
本開示の他の態様の打設管理システム（１）において、
前記画像生成手段（３０，１６０）は、前記画像として、前記構造物の３次元モデル（ＭＤ）に前記充填状況及び、前記締固め状況を重畳した３次元画像（Ｇ１～Ｇ４）を生成することが望ましい。
【０００８】
本開示の他の態様の打設管理システム（１）において、

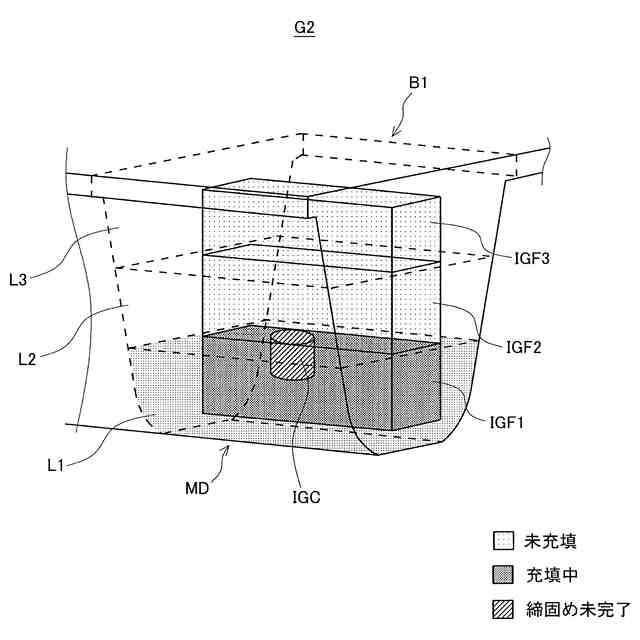

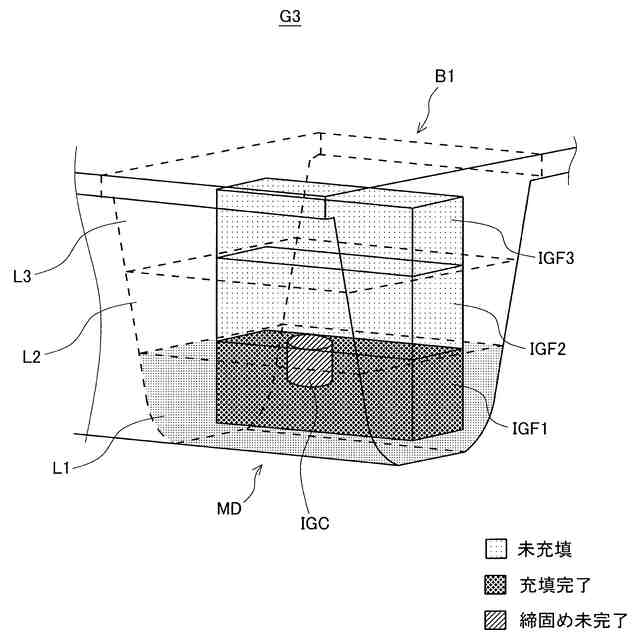

前記画像生成手段（３０，１６０）は、前記充填状況として、前記セメント系組成物の充填に伴い色が変化する充填インジケータ（ＩＧＦ１～ＩＧＦ３）を前記３次元モデル（ＭＤ）に重畳するとともに、前記締固め状況として、前記セメント系組成物の締固めに伴い色が変化する締固めインジケータ（ＩＧＣ）を前記３次元モデル（ＭＤ）に重畳することが望ましい。
【０００９】
本開示の他の態様の打設管理システム（１）は、

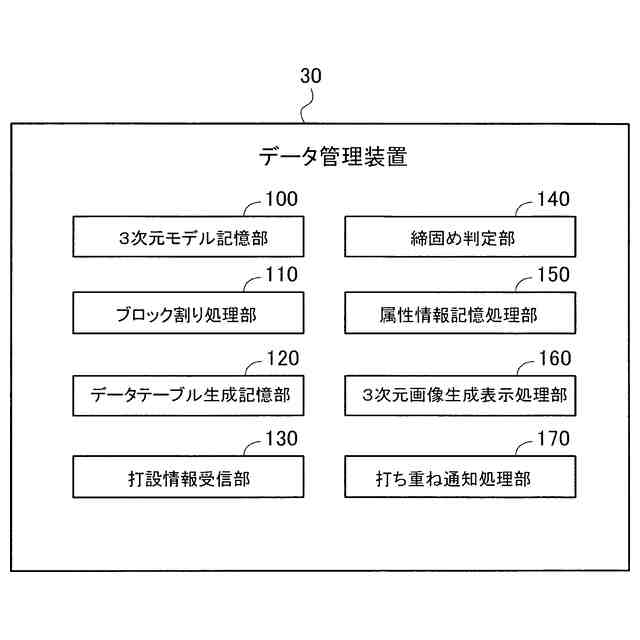

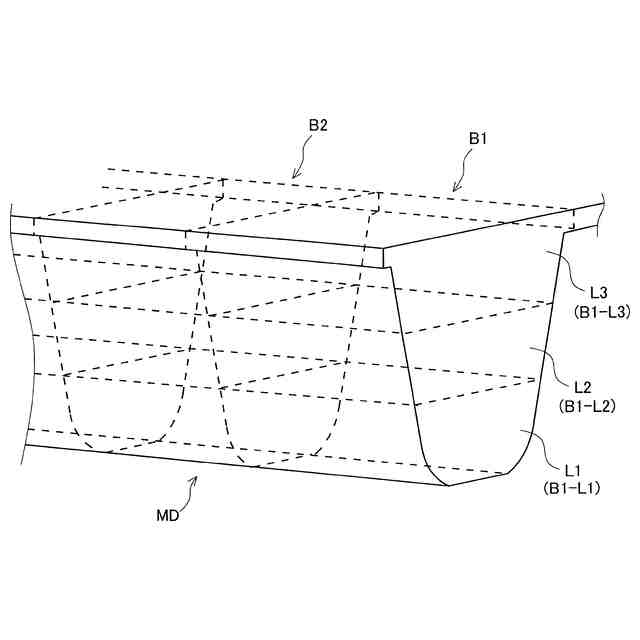

前記３次元モデル（ＭＤ）をセメント系組成物の許容打ち重ね時間間隔を満たし、且つ、打設の作業性を確保し得る大きさを基準とする複数のブロック（Ｂ１，Ｂ２・・・）に分割するブロック割り処理を実施するブロック割り処理手段（３０，１１０）をさらに備え、
前記画像表示手段（３０，１６０）は、少なくとも前記ブロック（Ｂ１，Ｂ２・・・）毎に前記充填インジケータ（ＩＧＦ１～ＩＧＦ３）及び、前記締固めインジケータ（ＩＧＣ）を重畳することが望ましい。
【００１０】
本開示の他の態様の打設管理システム（１）において、
前記締固め状況取得手段（２０）は、前記型枠内に充填された前記セメント系組成物に振動を付与するバイブレータ（７）の駆動時間を累積するとともに、累積した駆動時間（Ｔ
ＳＵＭ
）が所定の閾値時間（Ｔｖ）に達すると、前記セメント系組成物が締固められたと判定することが望ましい。
（【００１１】以降は省略されています）
