公開番号2025148694
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024048946
出願日2024-03-26
発明の名称金属3Dプリンタを使用した部材の製造方法、及び、金属3Dプリンタ
出願人株式会社大林組
代理人個人,個人
主分類B23K 9/04 20060101AFI20251001BHJP(工作機械;他に分類されない金属加工)
要約【課題】廃棄する材料の発生を抑制でき、金属3Dプリンタに使用できる金属材料の自由度が高い金属3Dプリンタを使用した部材の製造方法、及び、金属3Dプリンタを提供する。
【解決手段】本開示の金属3Dプリンタ1を使用した部材の製造方法は、造形後の部材の一部となる部品7を準備する準備ステップと、金属3Dプリンタ1の設置部5に、部品7を着脱可能に設置する設置ステップと、部品7上に金属材料を積層して部材を造形する造形ステップと、備え、準備ステップが、造形後の部材の端部を構成する部品7を準備するステップである。
【選択図】図4
特許請求の範囲【請求項１】
金属３Ｄプリンタを使用した部材の製造方法であって、

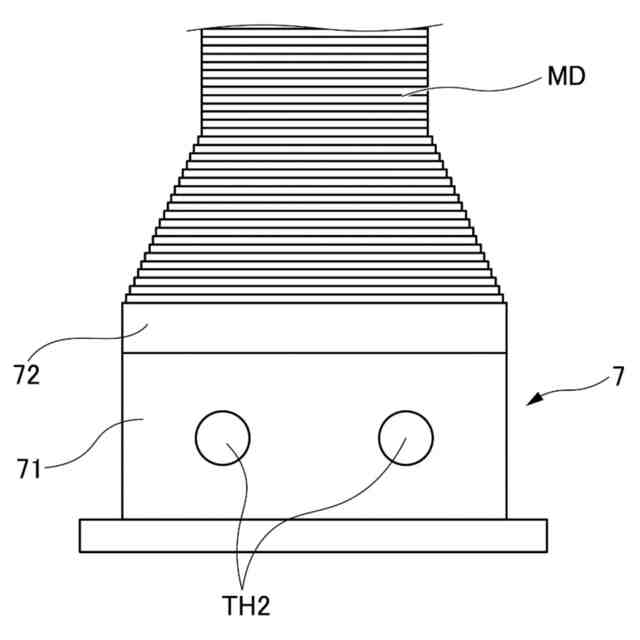

造形後の前記部材の一部となる部品を準備する準備ステップと、

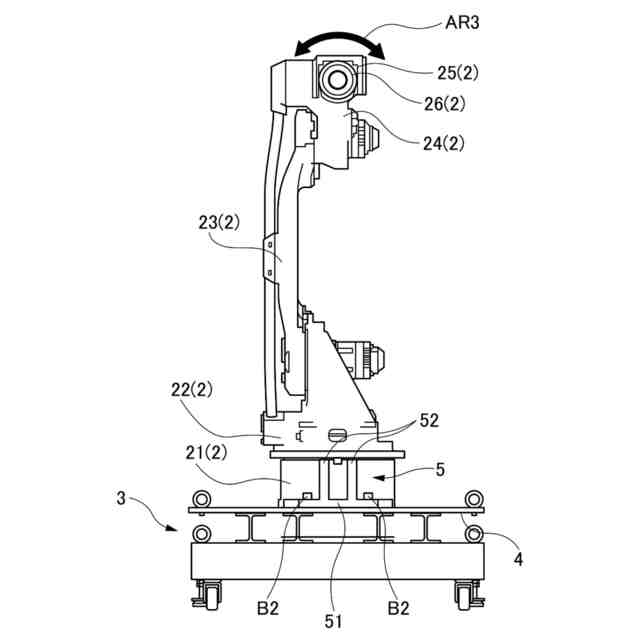

前記金属３Ｄプリンタの設置部に、前記部品を着脱可能に設置する設置ステップと、
前記部品上に金属材料を積層して前記部材を造形する造形ステップと、備え、
前記準備ステップが、造形後の前記部材の端部を構成する前記部品を準備するステップである、製造方法。
続きを表示（約 360 文字）【請求項２】
造形後の前記部材が構造部材であり、
前記部品が、前記構造部材間を接合する接合部となる部品である、請求項１に記載の製造方法。
【請求項３】
前記部品が、前記接合部となる雄ねじ構造、貫通穴、雌ねじ構造、ピン構造、又は、ピン穴構造の少なくともいずれかを備える、請求項２に記載の製造方法。
【請求項４】
金属３Ｄプリンタであって、
前記金属３Ｄプリンタは、造形後の部材の一部となる部品を着脱可能に設置する設置部を備える、金属３Ｄプリンタ。
【請求項５】

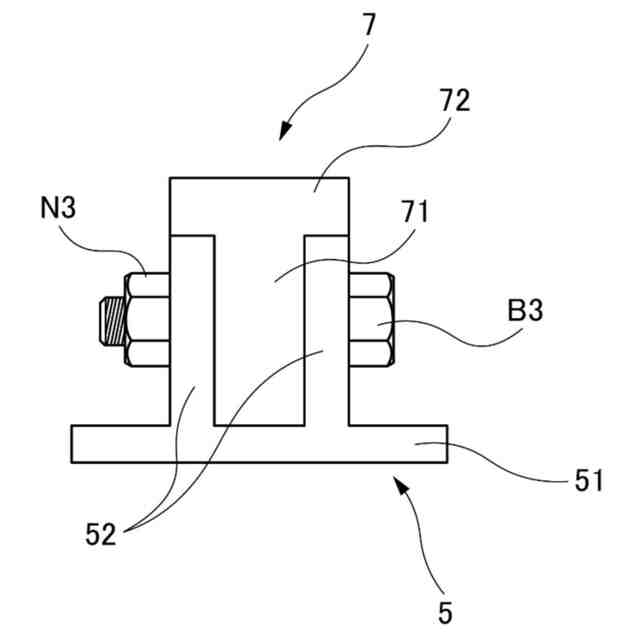

前記設置部は、前記部品を着脱可能に固定する固定構造として、雄ねじ構造、貫通穴、雌ねじ構造、ピン構造、又は、ピン穴構造の少なくともいずれかを備える、請求項４に記載の金属３Ｄプリンタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、金属３Ｄプリンタを使用した部材の製造方法、及び、金属３Ｄプリンタに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、従来、金属３Ｄプリンタでは、ベースプレート上に造形物を造形し、切断することで造形物をベースプレートから分離していることが説明されている。
【０００３】
このような場合、製品とする部分を切断することはできないため、造形時に、ベースプレートと製品とする造形部分との間に切断代となる部分も作製する必要がある上、ベースプレート側には、溶融状態で接合された切断後の切断代の一部が残った状態になる。
【０００４】
したがって、特許文献１が説明する従来技術の金属３Ｄプリンタでは、製品にならない切断代を形成する必要がある上、溶融接合された切断代の一部が残るベースプレートも使えないものとなってしまうため、造形を行うごとに、使用したベースプレート、及び、切断代に用いた材料が廃棄されるという状況にある。
【０００５】
そのような従来技術に対して、特許文献１では、ベースプレート上に造形した造形物の、ベースプレートからの分離が容易であり、分離後の造形物単体での２次加工を容易に行える金属３Ｄプリンタを用いた造形方法を開示している。
【０００６】
具体的には、造形水槽内にある造形台の上に着脱可能に設置した基台の上面に、溶材を溶接トーチで溶解して積層する積層工程により造形物を造形し、造形後の造形物は、造形水槽内から基台ごと取り出し、造形物を基台から分離した状態で２次加工機を用いて２次加工して造形物を製造する金属３Ｄプリンタを用いた造形方法において、溶材の材料として、基台の材料との溶接が困難とされる異種材料を使用することを特徴とする金属３Ｄプリンタを用いた造形方法が開示されている。
【先行技術文献】
【特許文献】
【０００７】
特開２０１７－１４４４４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、特許文献１の造形方法では、基台の材料との関係で溶接が困難な異種材料を金属３Ｄプリンタの金属材料に使用しなければならないため、金属３Ｄプリンタで使用できる金属材料の自由度が低いという問題がある。
【０００９】
本開示は、このような事情に鑑みてなされたものであり、廃棄する材料の発生を抑制でき、金属３Ｄプリンタに使用できる金属材料の自由度が高い金属３Ｄプリンタを使用した部材の製造方法、及び、金属３Ｄプリンタを提供することを目的とする。
【課題を解決するための手段】
【００１０】
本開示の金属３Ｄプリンタを使用した部材の製造方法は、造形後の前記部材の一部となる部品を準備する準備ステップと、前記金属３Ｄプリンタの設置部に、前記部品を着脱可能に設置する設置ステップと、前記部品上に金属材料を積層して前記部材を造形する造形ステップと、備え、前記準備ステップが、造形後の前記部材の端部を構成する前記部品を準備するステップである。
（【００１１】以降は省略されています）
