公開番号2025148716
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024048974
出願日2024-03-26
発明の名称地下外壁の形成方法及び地下外壁
出願人株式会社大林組
代理人個人,個人
主分類E02D 5/20 20060101AFI20251001BHJP(水工;基礎;土砂の移送)
要約【課題】その剛性を設計に組み込むことができる態様で金属製プレートを地下外壁の形成に利用する。
【解決手段】地中壁体の壁面に対して金属製プレートの表面が対向する態様で、地中壁体に対して隙間を空けて複数の金属製プレートを配置する工程と、複数の金属製プレートのうちの、隣り合う金属製プレート同士を結合することで、複数の金属製プレートを一体化する工程と、一体化した複数の金属製プレートを型枠として隙間にコンクリートを打設することで、金属製プレートとコンクリートの合成壁を、地下外壁として形成する工程とを含む、地下外壁の形成方法が開示される。
【選択図】図7
特許請求の範囲【請求項１】
地中壁体の壁面に対して金属製プレートの表面が対向する態様で、前記地中壁体に対して隙間を空けて複数の前記金属製プレートを配置する工程と、
複数の前記金属製プレートのうちの、隣り合う前記金属製プレート同士を結合することで、複数の前記金属製プレートを一体化する工程と、
一体化した複数の前記金属製プレートを型枠として前記隙間にコンクリートを打設することで、前記金属製プレートと前記コンクリートの合成壁を、地下外壁として形成する工程とを含む、地下外壁の形成方法。
続きを表示（約 500 文字）【請求項２】
前記金属製プレートは、上下方向に視て、凹凸状の形態であり、
複数の前記金属製プレートの全体の幅をＷ０とし、前記地中壁体に向く側の凸部の幅の合計をＷ１としたとき、Ｗ１／Ｗ０は、１／２未満である、請求項１に記載の地下外壁の形成方法。
【請求項３】
前記金属製プレートは、複数連結され、かつ、連結部で締結具により固定される、請求項１に記載の地下外壁の形成方法。
【請求項４】
地中壁体の壁面に対して平行に配置される複数の金属製プレートであって、隣り合う前記金属製プレート同士が結合することで一体化した複数の金属製プレートと、
前記地中壁体と複数の前記金属製プレートとの間にコンクリート部とを含み、
複数の前記金属製プレートは、前記コンクリート部と接合する、地下外壁。
【請求項５】
前記金属製プレートは、上下方向に視て、凹凸状の形態であり、
複数の前記金属製プレートの全体の幅をＷ０とし、前記地中壁体に向く側の凸部の幅の合計をＷ１としたとき、Ｗ１／Ｗ０は、１／２未満である、請求項４に記載の地下外壁。

発明の詳細な説明【技術分野】
【０００１】
本開示は、地下外壁の形成方法及び地下外壁に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
耐震壁としては、鋼板を波形に加工した波形鋼板を、波形の折筋の向きを水平にして架構の構面に配置した波形鋼板耐震壁が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１３８４８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、従来の地下外壁の形成には、撤去不要な鋼製の型枠を利用する場合があるが、かかる鋼製の型枠は、その剛性を本設設計に組み込むことができる合成壁とならない。
【０００５】
そこで、本開示は、その剛性を本設設計に組み込むことができる態様で金属製プレートを地下外壁の形成に利用することを目的とする。
【課題を解決するための手段】
【０００６】
１つの側面では、地中壁体の壁面に対して金属製プレートの表面が対向する態様で、前記地中壁体に対して隙間を空けて複数の前記金属製プレートを配置する工程と、
複数の前記金属製プレートのうちの、隣り合う前記金属製プレート同士を結合することで、複数の前記金属製プレートを一体化する工程と、
一体化した複数の前記金属製プレートを型枠として前記隙間にコンクリートを打設することで、前記金属製プレートと前記コンクリートの合成壁を、地下外壁として形成する工程とを含む、地下外壁の形成方法が開示される。
【発明の効果】
【０００７】
本開示によれば、その剛性を本設設計に組み込むことができる態様で金属製プレートを地下外壁の形成に利用することが可能となる。
【図面の簡単な説明】
【０００８】
本実施例の地下外壁の形成方法及び地下外壁に関する簡易な説明図である。
図１の矢印Ｖ２に沿った側面視で地下外壁を示す図である。
本実施例の地下外壁に係る構造の説明図であり、図１のＱ３部の拡大図に対応する。
地下外壁に係る構造の側面図である。

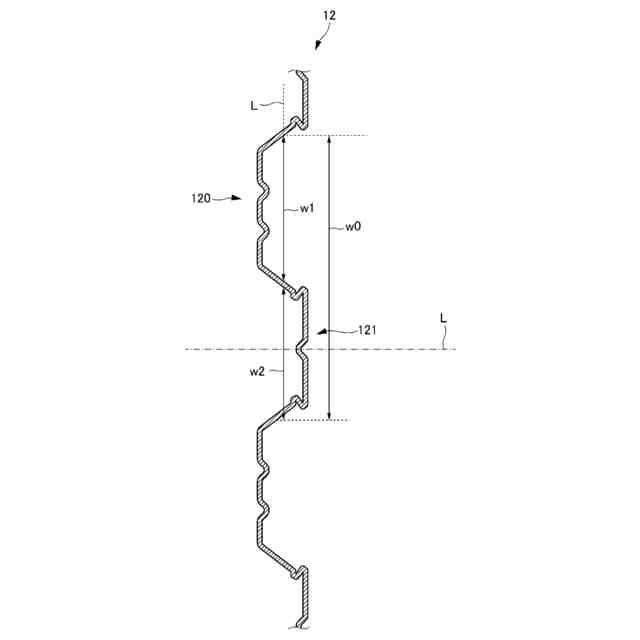

金属製プレートの単品状態を上面視で示す図である。

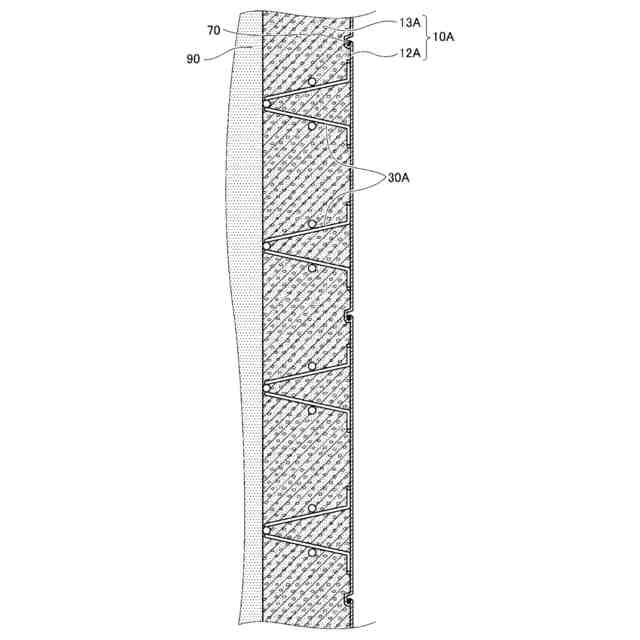

他の合成壁構造の一例を断面視で示す概略図である。

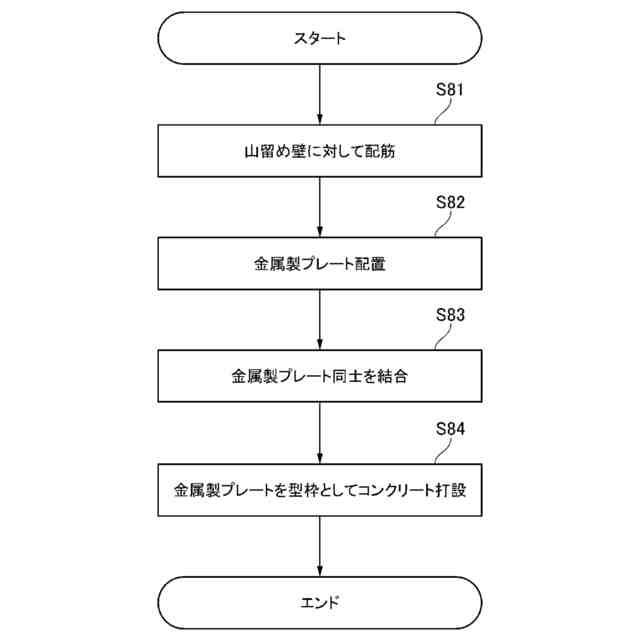

本実施例の地下外壁の形成方法の一例を示すフローチャートである。

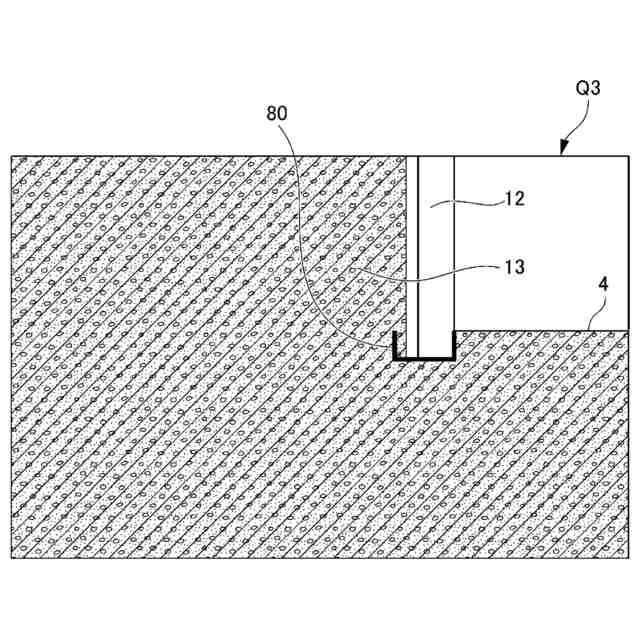

金属製プレートの支持構造の他の例を示す説明図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照しながら各実施例について詳細に説明する。なお、図面の寸法比率はあくまでも一例であり、これに限定されるものではなく、また、図面内の形状等は、説明の都合上、部分的に誇張している場合がある。また、図面では、見易さのために、複数存在する同一属性の部位には、一部のみしか参照符号が付されていない場合がある。
【００１０】
図１は、本実施例の地下外壁１０の形成方法及び地下外壁に関する簡易な説明図である。図１は、地下外壁の形成現場を上面視で示す簡易な説明図である。なお、図１においては、梁３の下方にある地下外壁１０が透視で示されている。図１に示す現場１において、符号２は柱であり、地下外壁１０は、本設エリアＳ１の外側を境界付ける態様で配置されている。すなわち、地下外壁１０は、地中連続壁ないし山留め壁９０（地中壁体の一例）と本設エリアＳ１との間を仕切る態様で設けられる。なお、地下外壁１０の内側とは、本設エリアＳ１を指し、地下外壁１０の外側とは、山留め壁９０側を指す。
（【００１１】以降は省略されています）
