公開番号2025105979
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2025077351,2023550324
出願日2025-05-07,2022-01-18
発明の名称ランプ
出願人ペジンウ
代理人個人
主分類F21S 6/00 20060101AFI20250703BHJP(照明)
要約【課題】所望のピーク照度の形成が可能であり、眩しさを誘発することなく光の照射方向を変更することができ、さらにはスリムでコンパクトなヘッドまたはリフレクターを有するランプを提供する。

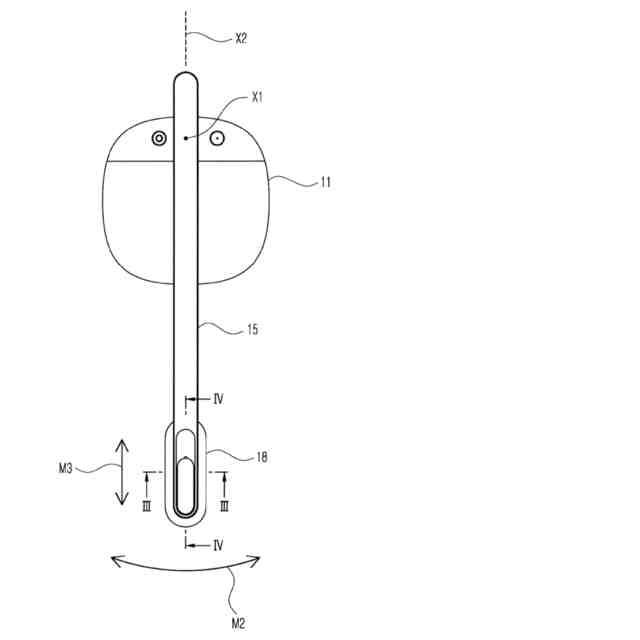

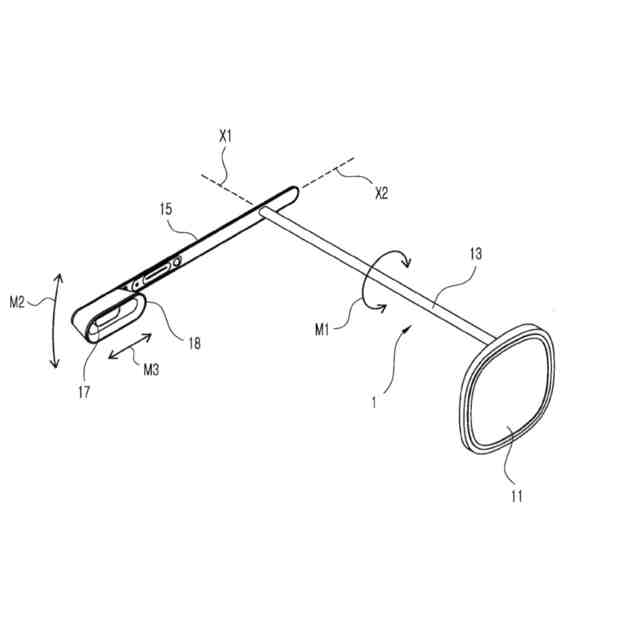

【解決手段】ランプは、光を発散することができるように構成される光源と、光源を支持する支持構造1と、光源から発散された光の特性を変更することができるように構成される光学部材17とを含む。支持構造1は、光源と光学部材17とを第1軸X1を中心に共に回転させることができるように構成され、光源と光学部材17とは、第2軸X2に沿って互いに対して相対線形移動することができるように構成される。
【選択図】図1
特許請求の範囲【請求項１】
光を発散することができるように構成される光源と、
前記光源を支持する支持構造と、
前記光源から発散された光の特性を変更することができるように構成される光学部材と、
を含み、
前記支持構造は、第１軸に沿って延びる第１支持台と、前記第１支持台に締結され、第２軸に沿って延びる第２支持台とを含み、
前記支持構造は、前記光源と前記光学部材とを前記第１軸を中心に共に回転させることができるように構成され、
前記光源と前記光学部材とは、前記第２軸に沿って互いに対して相対的に直線移動できるように構成され、前記直線移動によって前記光源と前記光学部材との相対位置が変化することにより前記光源から発散された光の特性が変更される、
ランプ。
続きを表示（約 540 文字）【請求項２】
前記光学部材は、前記第２軸の方向と垂直な方向における長さが前記第２軸の方向における長さよりも小さく形成される、請求項１に記載のランプ。
【請求項３】
前記光源は、前記第２軸の方向と垂直な方向における長さが前記第２軸の方向における長さよりも小さく形成される、請求項２に記載のランプ。
【請求項４】
前記光学部材は、前記光源から発散される光を反射することができるように構成されるリフレクター、または前記光源から発散される光の集束もしくは拡散の機能を有する光学レンズである、請求項１乃至３のいずれか一項に記載のランプ。
【請求項５】
前記光学部材は、前記リフレクターであり、

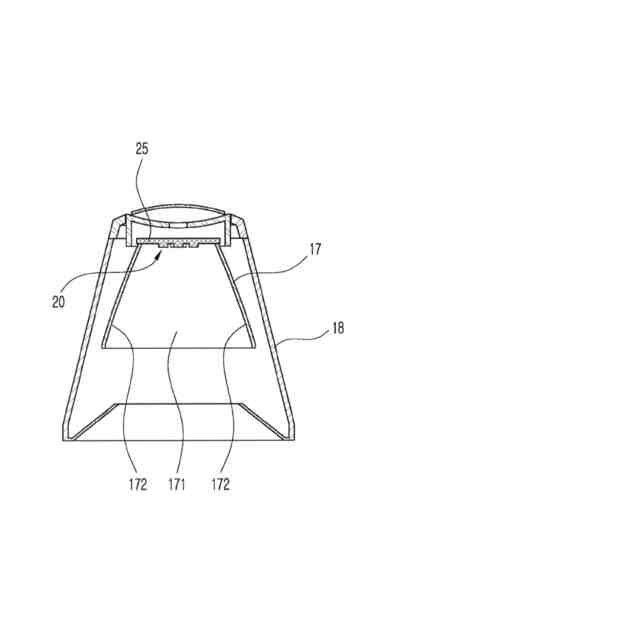

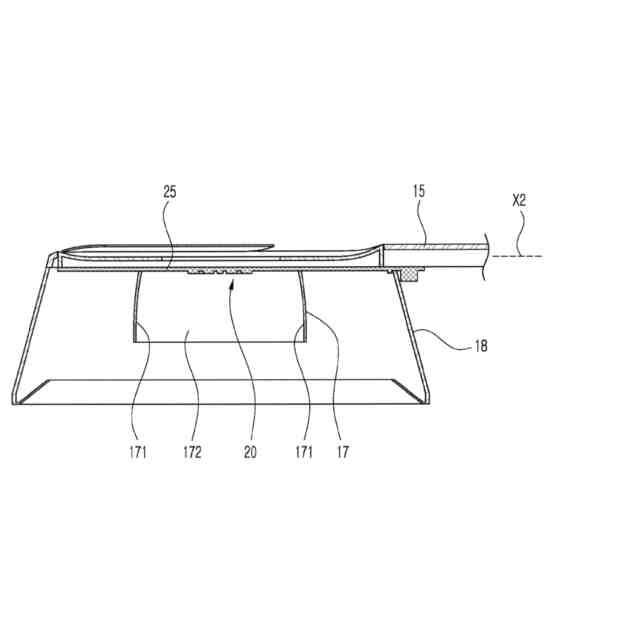

前記リフレクターは、前記第２軸の方向において互いに向き合うように配置される一対の第１反射面と、前記第２軸の方向と垂直な方向において互いに向き合うように配置される一対の第２反射面とを備え、
一対の前記第１反射面及び一対の前記第２反射面によって前記光源が囲まれており、
前記第１反射面は、前記第２反射面よりも前記光源が設置された面と垂直な方向に近接するようにさらに立てられた形態を有する、請求項４に記載のランプ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、デスクランプ（ｄｅｓｋｌａｍｐ）、スタンディングランプ（ｆｌｏｏｒ－ｓｔａｎｄｉｎｇｌａｍｐ）のような照明用ランプに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
デスクランプとスタンディングランプのようなランプは、用途と必要に応じて多様な構造と機能を有する。通常、このようなランプは、照射される光を集束させて特定領域を照明することができるように構成され、使用の便宜のために、使用者が光の方向を変更することができるようにすることが必要である。ランプ自体を移動したり回転させて光の照射方向を変更させたりすることにより所望の領域に光が照射されるようにすることもできるが、ランプ自体の移動や回転は使用者に不便さを与え得るだけでなく、空間的な制限により容易ではない場合もある。
【０００３】
このような問題を解決するために、光源から照射された光の方向を変更することができる多様な方法が紹介されている。一例として、光源が設置されるヘッド（ｈｅａｄ）または光源から発散される光を反射するリフレクター（ｒｅｆｌｅｃｔｏｒ）をティルティング（ｔｉｌｔｉｎｇ）が可能に構成する方法が広く知られた方法である。しかし、ヘッドやリフレクターを所望の方向にティルティングする時、光のピーク（ｐｅａｋ）照度が低下し、ピーク照度の位置も目標移動距離のほぼ１／３水準にとどまるという問題がある。またヘッドやリフレクターを回してティルティングすると、光源が使用者の視野に直接入ってきて眩しさを誘発することもある。他の例として、光を反射するリフレクターを平面上で２次元的に移動させる方法が紹介されているが、この方法は、光源の大きさおよび配列によりリフレクターの大きさが非常に大きくなるという問題を有する。例えば、多数の光源（例えば、ＬＥＤ）が使用される場合、これら光源が配置される領域を囲むリフレクターが必要となり、またリフレクターが多数の光源が配置された領域を囲みながら平面上で所望の移動を可能にするためには大きいリフレクターが必要となる。リフレクターの大きさを低減するために多数の小さい光源を配置し、各光源別に別途のリフレクターを配置してアレイ形態の光源を構成することもできるが、この場合、光源が配置される領域全体の長さまたは幅が大きくなるしかなく、多重光源により多重陰影が発生して光の品質が低下するという問題がある。
【先行技術文献】
【特許文献】
【０００４】
米国特許第１０７８８１８８号明細書
米国特許出願公開第２０１４／００２９２４８号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明が解決しようとする課題は、所望のピーク照度の形成が可能であり、眩しさを誘発することなく光の照射方向を変更することができ、さらにはスリムでコンパクトなヘッドまたはリフレクターを有するランプを提供することにある。
【課題を解決するための手段】
【０００６】
本発明の実施形態によるランプは、光を発散することができるように構成される光源と、前記光源を支持する支持構造と、前記光源から発散された光の特性を変更することができるように構成される光学部材とを含む。前記支持構造は、前記光源と前記光学部材とを第１軸を中心に共に回転させることができるように構成され、前記光源と前記光学部材とは、第２軸に沿って互いに対して相対線形移動することができるように構成される。
【０００７】

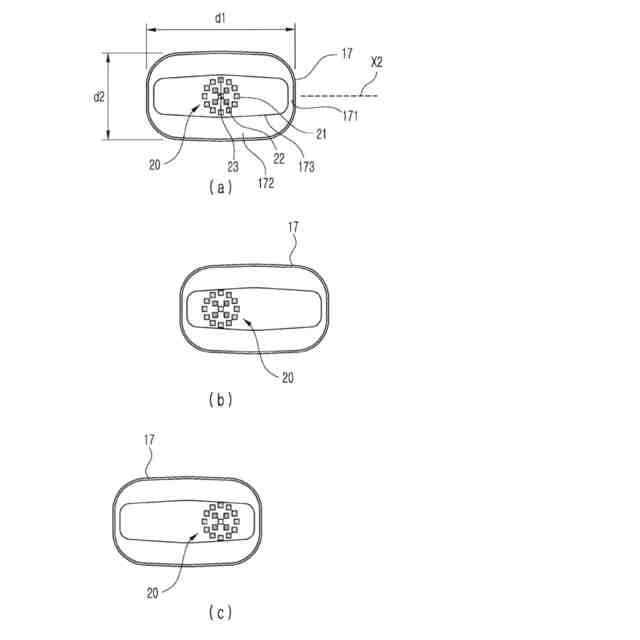

前記光学部材は、前記第２軸の方向と垂直な方向における長さが前記第２軸の方向における長さよりも小さく形成され得る。
【０００８】

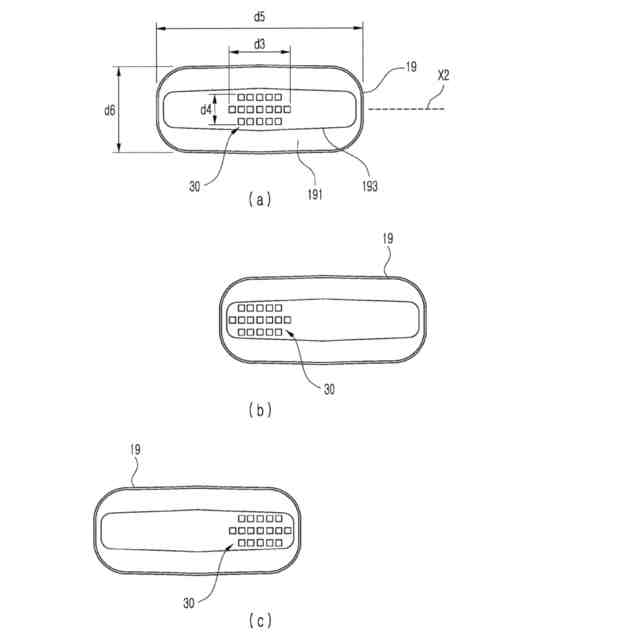

前記光源は、前記第２軸の方向と垂直な方向における長さが前記第２軸の方向における長さよりも小さく形成され得る。
【０００９】
前記支持構造は、前記第１軸に沿って延びる第１支持台と、前記第１支持台に締結され、前記第２軸に沿って延びる第２支持台とを含むことができる。
【００１０】
前記光学部材は、前記光源から発散される光を反射することができるように構成されるリフレクターまたは光学レンズであり得る。
（【００１１】以降は省略されています）
