公開番号2025105243
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223663
出願日2023-12-28
発明の名称ボールペンチップ、ボールペンレフィル及びボールペン
出願人株式会社パイロットコーポレーション
代理人個人,個人,個人
主分類B43K 1/08 20060101AFI20250703BHJP(筆記用または製図用の器具;机上付属具)
要約【課題】ボールペンチップがチップホルダから外れることを抑制する。

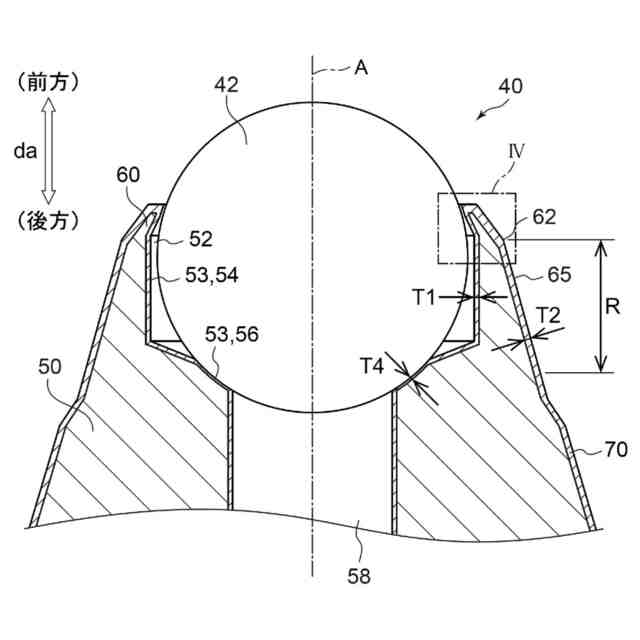

【解決手段】ボールペンチップ40は、ボール42と、ボール42を保持するチップ本体50と、を備えたボールペンチップであって、チップ本体50は、ボール42を抱持するボール抱持室52を有し、ボール抱持室52は、筆記時にボール42からの筆圧を受けるボール受け座56を含み、チップ本体50の後端部67の外周面65及びボール受け座56に窒化層70が形成されている。

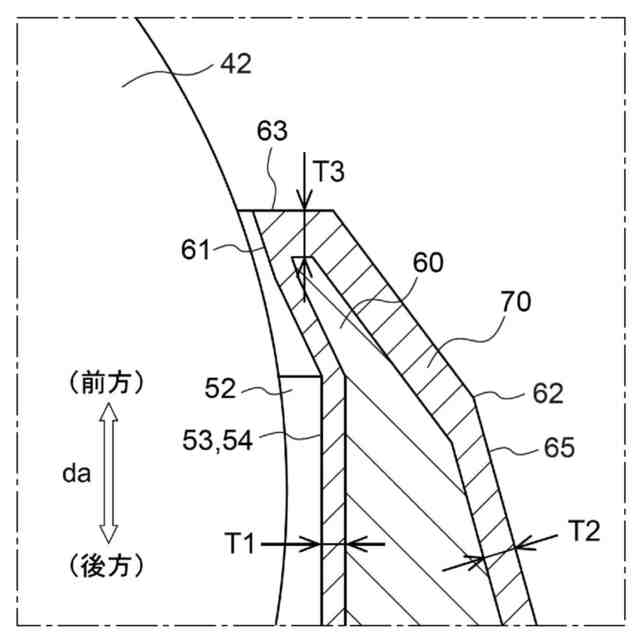

【選択図】図5
特許請求の範囲【請求項１】
ボールと、前記ボールを保持するチップ本体と、を備えたボールペンチップであって、
前記チップ本体は、前記ボールを抱持するボール抱持室を有し、
前記ボール抱持室は、筆記時に前記ボールからの筆圧を受けるボール受け座を含み、
前記チップ本体の後端部の外周面及び前記ボール受け座に窒化層が形成されている、ボールペンチップ。
続きを表示（約 330 文字）【請求項２】
前記ボール受け座の前記窒化層の厚さは、前記後端部の前記外周面の前記窒化層の厚さよりも小さい、請求項１に記載のボールペンチップ。
【請求項３】
前記チップ本体は、前記ボールが前記ボール抱持室から抜け出ることを妨げるかしめ部をさらに有し、
前記かしめ部の前端面の前記窒化層の厚さは、前記後端部の前記外周面の前記窒化層の厚さよりも大きい、請求項１に記載のボールペンチップ。
【請求項４】
請求項１～３のいずれか一項に記載のボールペンチップと、
インキを収容するインキ収容筒と、を備えたボールペンレフィル。
【請求項５】
請求項４に記載のボールペンレフィルを備えたボールペン。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ボールペンチップ、ボールペンレフィル及びボールペンに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

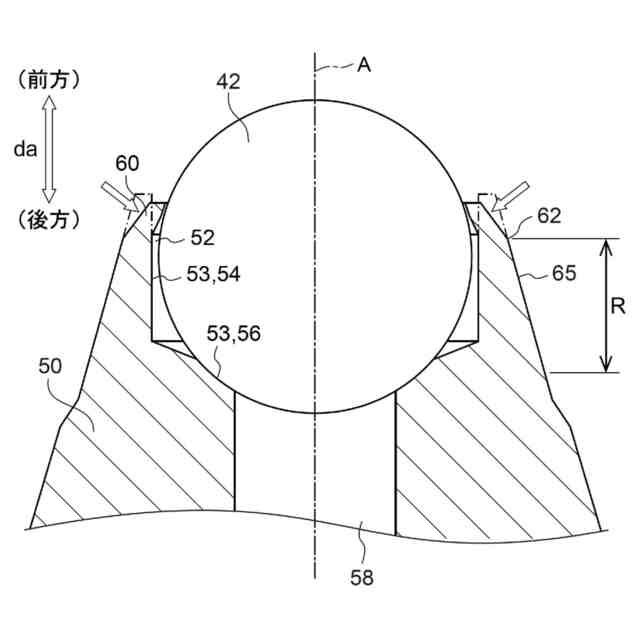

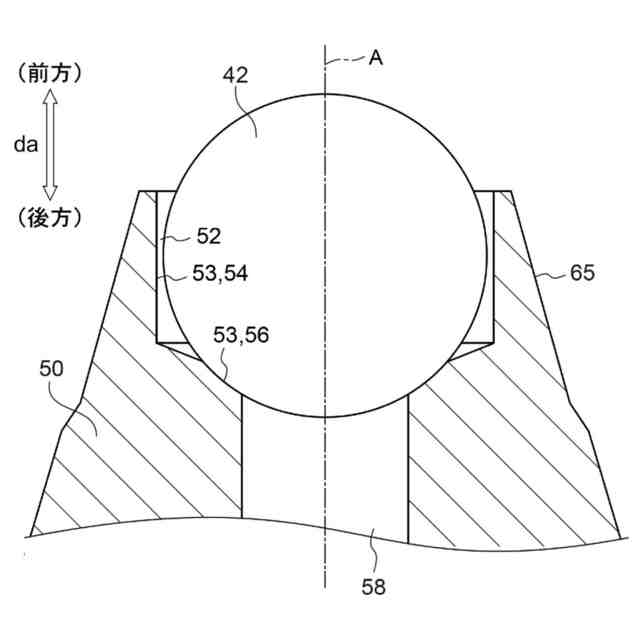

従来、ボールペンチップの表面に窒化処理を施す技術が知られている。特許文献１には、製造の過程において窒化処理を行ったボールペンチップが開示されている。特許文献１に開示された技術では、金属細管に窒化処理を行い、その後、窒化処理を施した金属細管の先端部の内面部に切削加工を行い、ボール抱持室、ボール台座およびインキ誘導孔等を形成する。最後に、ボール抱持室にボールを挿入し、ボール抱持室の先端周縁部を内方向に押圧して屈曲させるカシメ加工を施す。このような工程を経ることにより、切削加工を行う際にバリが発生することが抑制され、カシメ加工を安定して行うことができるという利点がある。
【先行技術文献】
【特許文献】
【０００３】
特開平２－１６０５９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

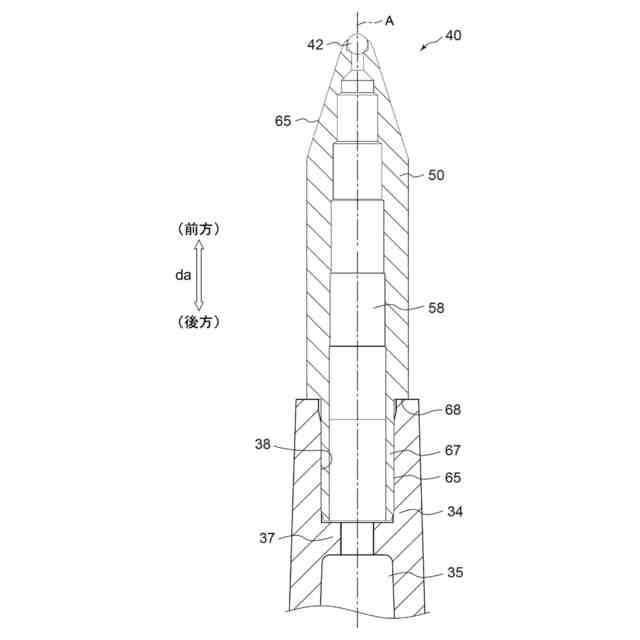

ボールペンチップは、チップホルダに保持される。例えば、ボールペンチップの後端部が、チップホルダの前端部に形成された孔部に前方から挿入されることにより、ボールペンチップがチップホルダに保持される。このとき、ボールペンチップの後端部とチップホルダとの間の嵌合力が不十分であると、ボールペンチップがチップホルダから外れるおそれがある。
【０００５】
本発明は、このような点を考慮してなされたものであり、ボールペンチップがチップホルダから外れることを抑制することを目的とする。
【課題を解決するための手段】
【０００６】
本実施形態のボールペンチップは、
［１］
ボールと、前記ボールを保持するチップ本体と、を備えたボールペンチップであって、
前記チップ本体は、前記ボールを抱持するボール抱持室を有し、
前記ボール抱持室は、筆記時に前記ボールからの筆圧を受けるボール受け座を含み、
前記チップ本体の後端部の外周面及び前記ボール受け座に窒化層が形成されている、ボールペンチップ、である。
【０００７】
本実施形態のボールペンチップは、
［２］
前記ボール受け座の前記窒化層の厚さは、前記後端部の前記外周面の前記窒化層の厚さよりも小さい、［１］に記載のボールペンチップ、である。
【０００８】
本実施形態のボールペンチップは、
［３］
前記チップ本体は、前記ボールが前記ボール抱持室から抜け出ることを妨げるかしめ部をさらに有し、
前記かしめ部の前端面の前記窒化層の厚さは、前記後端部の前記外周面の前記窒化層の厚さよりも大きい、［１］又は［２］に記載のボールペンチップ、である。
【０００９】
本実施形態のボールペンレフィルは、
［４］
［１］～［３］のいずれか１つに記載のボールペンチップと、
インキを収容するインキ収容筒と、を備えたボールペンレフィル、である。
【００１０】
本実施形態のボールペンは、
［５］
［４］に記載のボールペンレフィルを備えたボールペン、である。
【発明の効果】
（【００１１】以降は省略されています）
