公開番号2024154011
公報種別公開特許公報(A)
公開日2024-10-30
出願番号2023067583
出願日2023-04-18
発明の名称支持装置
出願人株式会社青井黒板製作所
代理人個人,個人
主分類B43L 1/04 20060101AFI20241023BHJP(筆記用または製図用の器具;机上付属具)
要約【課題】重量の大きな表示装置でも安全に支持する支持装置を提供する。
【解決手段】支持装置1は、
壁面12に設置された表示ボード(黒板)10に対し、表示装置11を横方向にスライド可能に支持する支持装置1であって、
表示装置11を支持する本体部2と、
本体部2の上部に設けられ、表示ボード(黒板)10の上側に設けられた第1ガイドレール15に沿ってスライドする第1スライド部5と、
本体部2の下部に設けられ、床面13に接地する車輪7と、を備える。

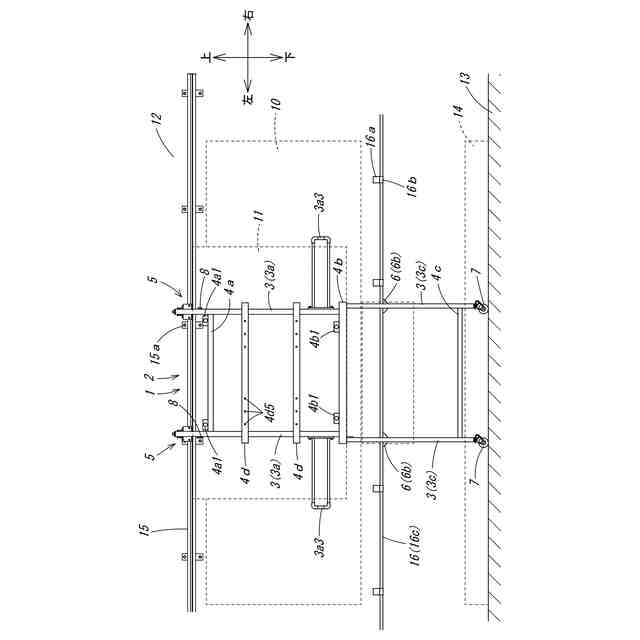

【選択図】図1

特許請求の範囲【請求項１】
壁面に設置された表示ボードに対し、表示装置を横方向にスライド可能に支持する支持装置であって、
前記表示装置を支持する本体部と、
前記本体部の上部に設けられ、前記表示ボードの上側に設けられた第１ガイドレールに沿ってスライドする第１スライド部と、
前記本体部の下部に設けられ、床面に接地する車輪と、
を備える、支持装置。
続きを表示（約 350 文字）【請求項２】
前記本体部の上下方向の所定位置に設けられ、前記表示ボードの下側に設けられた第２ガイドレールに沿ってスライドする第２スライド部と、をさらに備え、
前記第２スライド部は、前記壁面から前記本体部までの距離を調整することができる請求項１に記載の支持装置。
【請求項３】
前記本体部は、縦枠と、横枠とを含み、
前記縦枠の側面には、滑車が設けられている、請求項１又は２に記載の支持装置。
【請求項４】
前記縦枠の側面には、ボルトが突出して設けられており、
前記横枠の背面には、前記ボルトに嵌合可能な嵌合部が設けられており、
前記横枠には、前記表示装置を固定する固定金具が挿入可能な挿入部が設けられている、請求項３に記載の支持装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示装置を支持するための支持装置に関する。より具体的には、本発明は、壁面に設置された黒板等の表示ボードに対し、テレビ等の表示装置を横方向にスライド可能に支持する支持装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来の支持装置は、例えば、黒板の上側の壁面に、左右方向に延びるガイドレールを設置し、これに支持体を係合させ、その支持体にテレビや電子ボードを吊り下げてガイドレールに沿って左右にスライド移動させるものが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－０５６２７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一方、近年、テレビや電子ボードなどの表示装置の大型化が進んでおり、それに比例して表示装置の重量もより大きくなっている。しかしながら、上記のような支持装置に重量の大きな表示装置を支持させると、ガイドレールを介して、黒板の上側の壁面にかかる荷重が大きくなる。このため、壁面が破損するおそれがあり、危険であるという問題があった。
【０００５】
そこで、本発明は、上記問題に鑑み、重量の大きな表示装置でも安全に支持する支持装置を提供することを目的としている。
【課題を解決するための手段】
【０００６】
上記本発明の目的は、以下の手段によって達成される。なお、括弧内は、後述する実施形態の参照符号を付したものであるが、本発明はこれに限定されるものではない。
【０００７】
請求項１に記載の支持装置（１）は、
壁面（１２）に設置された表示ボード（黒板１０）に対し、表示装置（１１）を横方向にスライド可能に支持する支持装置（１）であって、
前記表示装置（１１）を支持する本体部（２）と、
前記本体部（２）の上部に設けられ、前記表示ボード（黒板１０）の上側に設けられた第１ガイドレール（１５）に沿ってスライドする第１スライド部（５）と、
前記本体部（２）の下部に設けられ、床面（１３）に接地する車輪（７）と、
を備えることを特徴とする。
【０００８】
請求項２に記載の支持装置（１）は、上記請求項１に記載の支持装置（１）において、

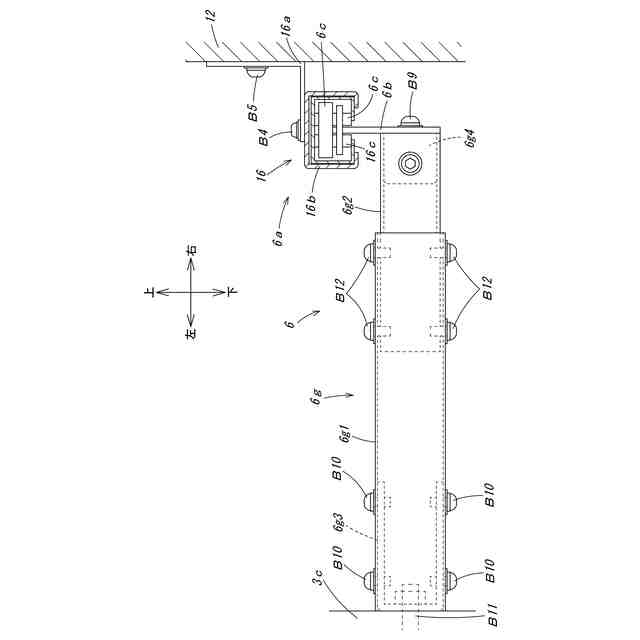

前記本体部（２）の上下方向の所定位置に設けられ、前記表示ボード（黒板１０）の下側に設けられた第２ガイドレール（１６）に沿ってスライドする第２スライド部（６）と、をさらに備え、
前記第２スライド部（６）は、前記壁面（１２）から前記本体部（２）までの距離（６Ｌ）を調整することができることを特徴とする。
【０００９】
請求項３に記載の支持装置（１）は、上記請求項１又は２に記載の支持装置（１）において、
前記本体部（２）は、縦枠（３）と、横枠とを含み、

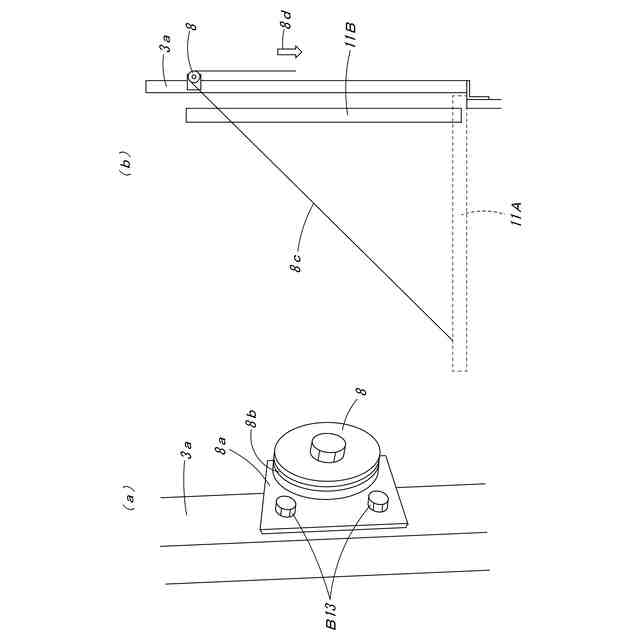

前記縦枠（３）の側面（右側側面３ａ１）には、滑車（８）が設けられていることを特徴とする。
【００１０】
請求項４に記載の支持装置（１）は、上記請求項３に記載の支持装置（１）において、
前記縦枠（３）の側面（右側側面３ａ１）には、ボルト（３ａ２ａ）が突出して設けられており、
前記横枠（４ｄ）の背面（４ｄ１）には、前記ボルト（３ａ２ａ）に嵌合可能な嵌合部（嵌合部材４ｄ２）が設けられており、
前記横枠（４ｄ）には、前記表示装置（１１）を固定する固定金具（例えば、ビス）が挿入可能な挿入部（ビス孔４ｄ５）が設けられていることを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
