公開番号2025102039
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219230
出願日2023-12-26
発明の名称光拡散レンズ付きLED照明器具
出願人瀧住電機工業株式会社
代理人
主分類F21S 8/04 20060101AFI20250701BHJP(照明)
要約【課題】LED素子を透明なレンズカバーで保護するとともに凹レンズの機能を持たせて居室内に拡散する構成とする。
【解決手段】LED基板の下に凹レンズ機能を持った透明なレンズカバーを備えてLED素子を保護するとともにLED素子の配光特性をさらに広げるとともにピーク部を和らげ、さらにランプカバーの光拡散機能により居室全体に均等に光を拡散させることで見上げても眩しくない構成にするとともに、電源カバーとレンズカバーとを爪による固定構造とすることで製造において電気回路の検査や品質保証上で回路全体を回路ユニットとして取り扱うことができるので経済的で品質管理が簡便な生産ができる光拡散レンズ付きLED照明器具を提供する。

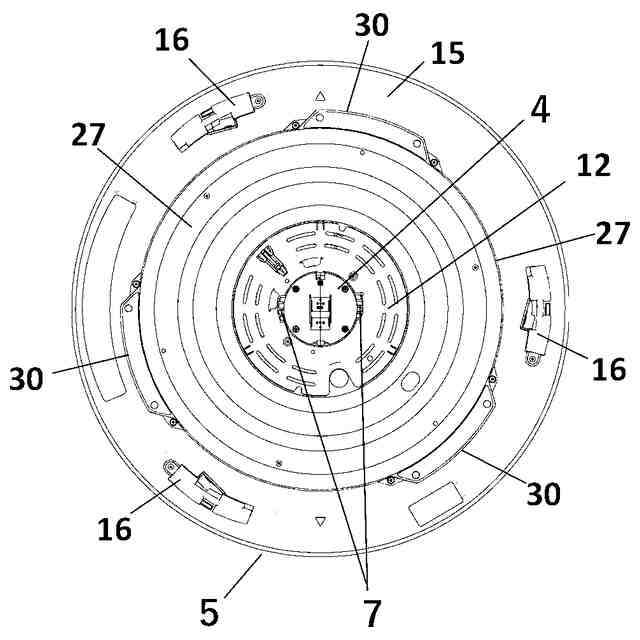

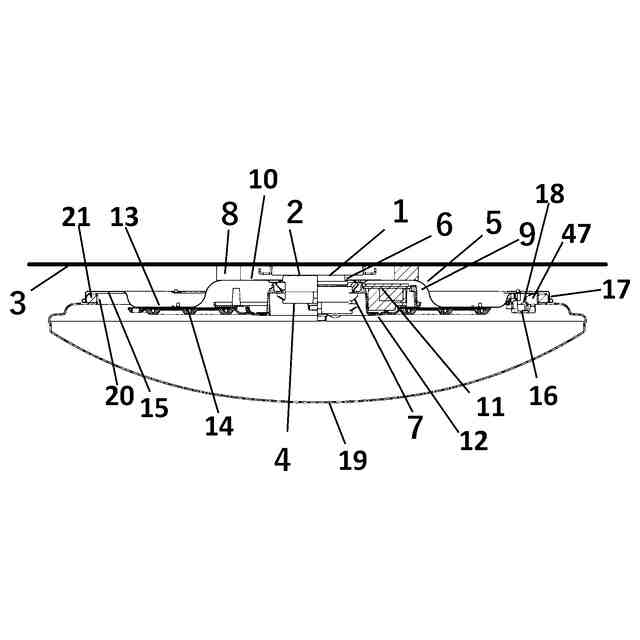

【選択図】図1
特許請求の範囲【請求項１】

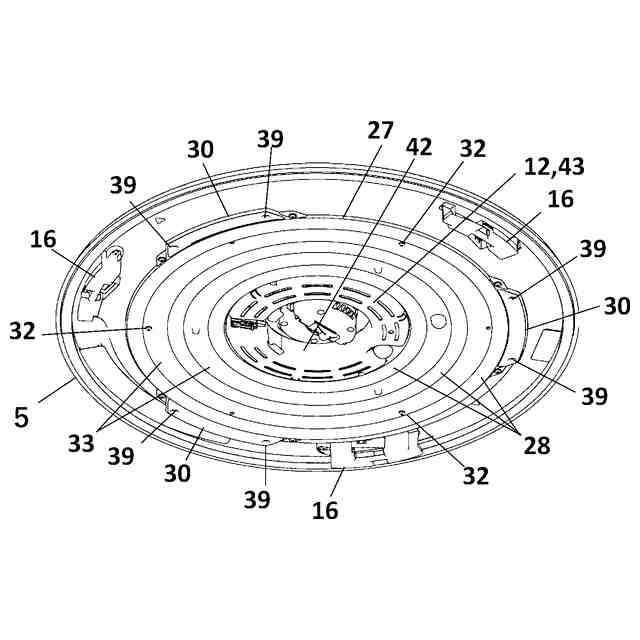

略水平に配置された円板状のベース部と、前記ベース部の下側面に配置された単数または複数で構成されたＬＥＤ基板と、前記ＬＥＤ基板の下面方向に光を発出し複数の円環状でかつ同心円状に配列された複数のＬＥＤ素子と、径方向で最外周の円環状に配列された前記ＬＥＤ素子より内側に配置された電源基板と、前記ＬＥＤ基板の下側に位置して前記ＬＥＤ素子の各々の円環状配列を収容する複数の円環状で同心円の溝状凹レンズ部と前記凹レンズ部間を連接するレンズ平面とで形成される略円環状のレンズカバーと、前記電源基板を下方から覆う底面部と前記底面部中央に設けた開口部と前記開口部端から上方に伸設した円筒壁とを備えて前記ベース部とで前記電源基板を囲う電源カバーと、前記ベース部の中央に設けられた直径が前記開口部より小さく前記開口部と同心状円形の貫通穴と、前記貫通穴に爪を係止する接続アダプタと、前記ベース部外周に固定された複数の回転脱着受け部と、前記回転脱着受け部に水平方向に回動して着脱自在に係止する係止部を備えて前記レンズカバーと前記電源カバーを下方から覆う光拡散性材料で形成されたランプカバーとで構成したＬＥＤ照明器具。
続きを表示（約 1,800 文字）【請求項２】

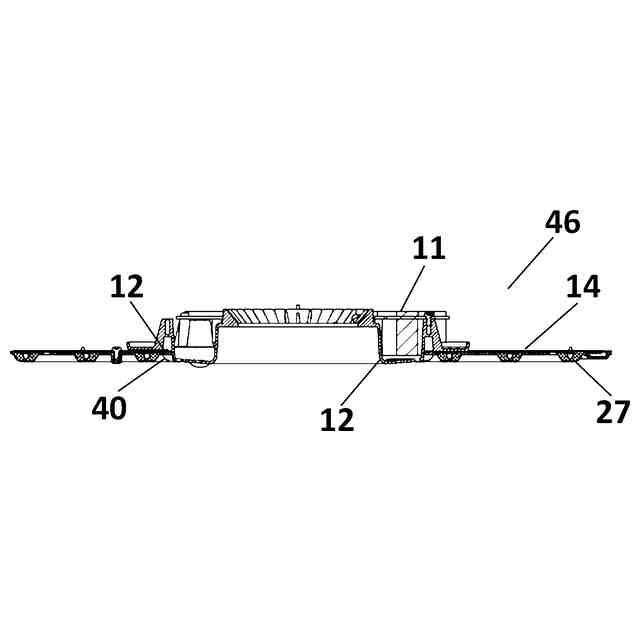

電源カバーに上方から電源基板を収容し、レンズカバーにＬＥＤ基板を上方から固定し、前記レンズカバーを前記電源カバー下方から押圧し、前記電源カバーに設けた引掛け爪に前記レンズカバーに設けた凸部を弾性的に引掛けて、前記レンズカバーと前記電源カバーとで一体的に回路ユニットを構成した請求項１に記載のＬＥＤ照明器具。
【請求項３】
ＬＥＤ基板は均等に分割した扇形状を成して円環状に配置し、複数のＬＥＤ素子も前記ＬＥＤ基板の扇形状に沿って円環状に配列されて電気的に前記各ＬＥＤ基板上で接続され、前記各ＬＥＤ基板は扇形状に形成されるとともに前記ＬＥＤ基板の分割部は円環の中心を通る直線で分割され、前記各ＬＥＤ基板の電気的接続は接続電線により前記各ＬＥＤ基板の前記ＬＥＤ素子の配置位置よりも更に放射方向の外側で隣接する個別ＬＥＤ基板を接続した請求項１に記載のＬＥＤ照明器具。
【請求項４】
隣接するＬＥＤ基板を接続する接続電線と回転脱着受け部との位置関係は、円環状に配置された前記ＬＥＤ基板の円環中心から放射状に均等な角度で前記接続電線が配置され、前記回転脱着受け部は前記円環中心から前記接続電線を通る直線上以外で前記接続電線より外方の前記ＬＥＤ基板の円環と同心円上に均等な角度で配置される請求項３に記載のＬＥＤ照明器具。
【請求項５】
ＬＥＤ基板はレンズカバーに基板ネジで固定されるとともに、前記レンズカバーは下方から前記レンズカバーと前記ＬＥＤ基板を貫通する貫通ネジによってベース部に固定し、前記貫通ネジの位置は下方から前記レンズカバーを見上げたときに円環状の前記ＬＥＤ基板の円環中心から同じ角度でかつ径方向で最外周のＬＥＤ素子列の円と最内周のＬＥＤ素子列の円の中間より前記最外周のＬＥＤ素子列の円に近い同心円上に配置される請求項１に記載のＬＥＤ照明器具。
【請求項６】

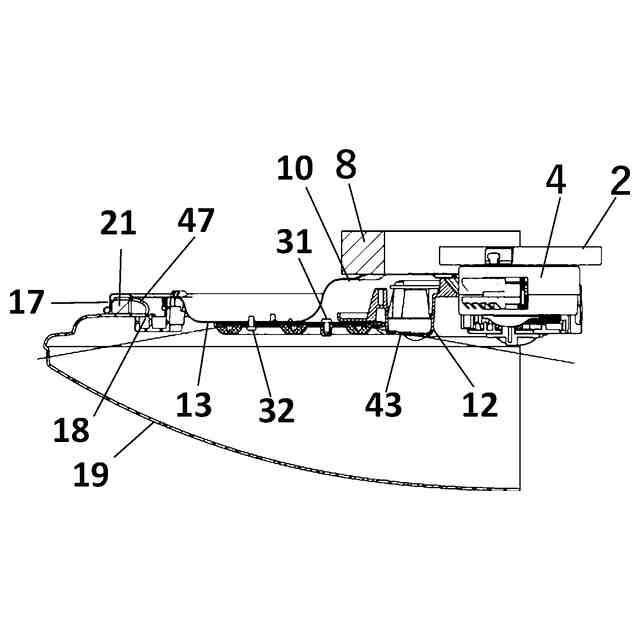

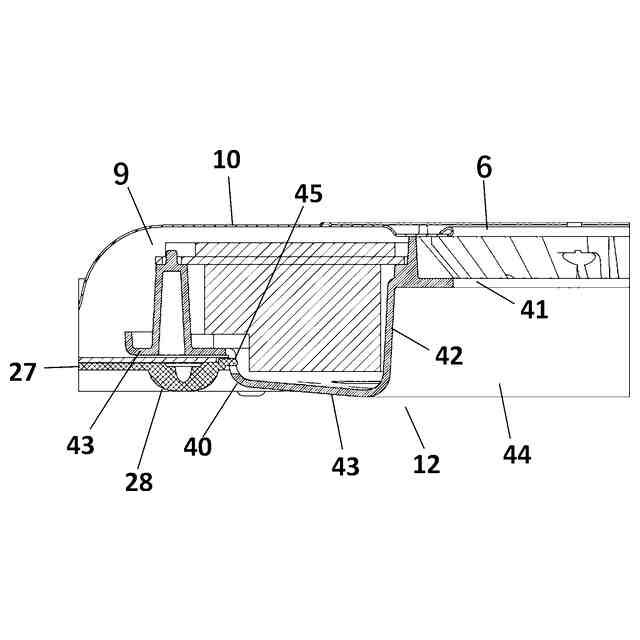

各回転脱着受け部の最下面を含む略水平面が、ＬＥＤ素子が固定されたＬＥＤ基板の下側面より上下方向で下方に位置し、かつ電源カバーの最下面が前記ＬＥＤ基板の前記下側面より上下方向で下方に位置し、前記各回転脱着受け部は前記ＬＥＤ素子の照射角の外側に配置され、かつ前記電源カバーは前記ＬＥＤ素子の照射角内に一部が配置された請求項１に記載のＬＥＤ照明器具。
【請求項７】

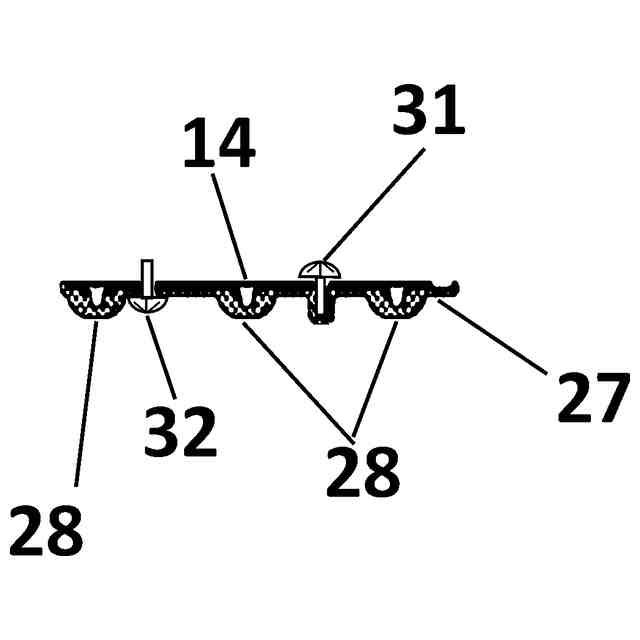

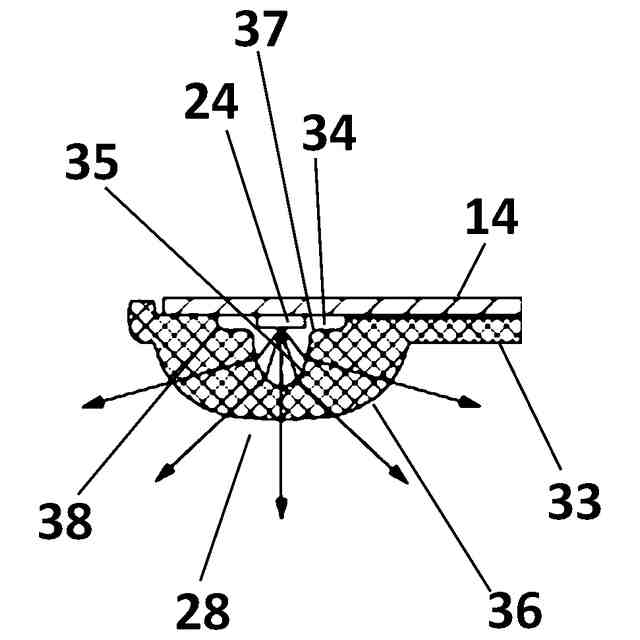

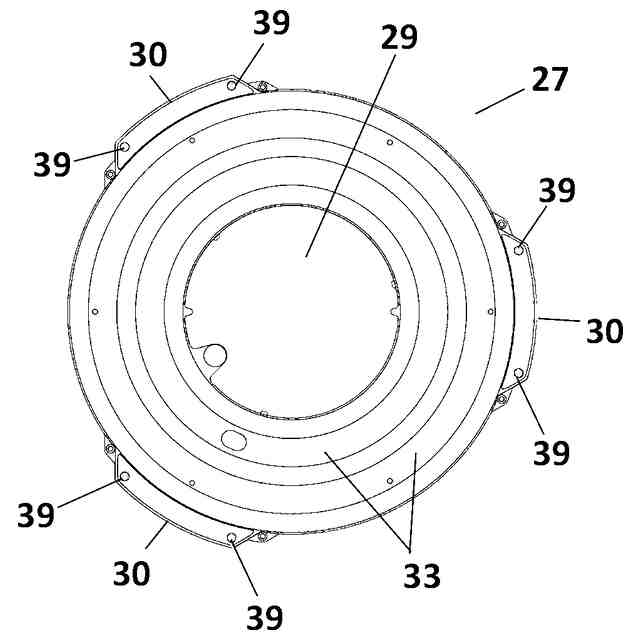

レンズカバーの溝状凹レンズ部は、ＬＥＤ基板下面に同心円状に配置されたＬＥＤ素子の同心円に沿った溝状に前記レンズカバー上側面に形成され、同心円の中心を通る垂直面で前記溝状凹レンズ部を切断したときの前記溝状凹レンズ部の断面形状は上方に開口した状態で下方に凸状を成して任意の場所で同一形状であり、かつ断面は同心円状に配置された前記ＬＥＤ素子を通る垂直線に対して左右対称の断面形状である請求項１に記載のＬＥＤ照明器具。
【請求項８】
電源カバーの最下面が前記ＬＥＤ基板の前記下側面より上下方向で下方に位置し、かつ電源基板が前記ＬＥＤ基板より上方に位置し、かつＬＥＤ基板を直下から見上げたときに、水平に円環状に配置された前記ＬＥＤ基板の中心に近い側の一部が電源基板と重なって配置された請求項１に記載のＬＥＤ照明器具。
【請求項９】
電源基板とＬＥＤ基板を電気的に接続する電線をＬＥＤ基板側でコネクタ接続し、前記ＬＥＤ基板に固定するコネクタはＬＥＤ素子が配列された前記ＬＥＤ基板の下側面の反対側面である前記ＬＥＤ基板の上側面に固定されて前記ＬＥＤ素子と電気的に接続された請求項１に記載のＬＥＤ照明器具。
【請求項１０】
レンズカバーとＬＥＤ基板を貫通してベース部に固定する貫通ネジの配置は、前記ＬＥＤ基板に同心円状に配置されたＬＥＤ素子の最外周の同心円より内側かまたは最内周の同心円より外側の円周上に配置され、かつ前記ベース部の前記ＬＥＤ基板を密着させる下側面は、貫通孔を中心にして同心円状に外方に向かうほど上方向にわずかに傾斜した円錐面を形成し、かつ前記レンズカバーは前記貫通孔を中心にして同心円状に外方に向かうほど前記円錐面よりわずかに大きな傾斜で上方向に傾斜した円錐状に傾斜して形成して溝状凹レンズ部と複数の前記ＬＥＤ素子の位置関係が上下方向で均一に維持した請求項５に記載のＬＥＤ照明器具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願発明は、天井に備え付ける照明用のシーリングライトに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、下記特許文献１に、段落００２１に、レンズ部３２は、前方（図３中の上側）に凸となる凸曲面に形成され、後方（図３中の下側）には対応するＬＥＤ２２を配置するための収納凹部３２ｃが設けられている。また、組付状態のレンズ部３２と給電部５とを結ぶ方向（第１の方向）（図３中の左右方向）においてレンズ部３２の給電部５側（図３中の左側）の端部には、第１の凸部３２ａが設けられており、この第１の凸部３２ａに入射されたＬＥＤ２２からの光は、前方に配置された拡散部材４の中心部側に向けて配光される。さらに、上記第１の方向においてレンズ部３２の給電部５と反対側（図３中の右側）の端部には、第２の凸部３２ｂが設けられており、この第２の凸部３２ｂに入射されたＬＥＤ２２からの光は、前方に配置された拡散部材４の外縁部側に向けて配光されると開示されている。
【０００３】
また、段落００２２に、レンズ部３３は、同じく前方（図３中の上側）に凸となる凸曲面に形成され、後方（図３中の下側）には対応するＬＥＤ２２を配置するための収納凹部３３ｃが設けられている。また、上記第１の方向においてレンズ部３３の給電部５側（図３中の左側）の端部には、第１の凸部３３ａが設けられており、この第１の凸部３３ａに入射されたＬＥＤ２２からの光は、前方に配置された拡散部材４の中心部側に向けて配光される。さらに、上記第１の方向においてレンズ部３３の給電部５と反対側（図３中の右側）の端部には、第２の凸部３３ｂが設けられており、この第２の凸部３３ｂに入射されたＬＥＤ２２からの光は、前方に配置された拡散部材４の外縁部側に向けて配光されると開示されている。
【０００４】
この構造ではレンズ部３２とレンズ部３３の同心円状のレンズ部で構成されているが、より広く光を拡散させるためにはレンズ部の数が十分ではない。さらに、レンズ部３２とレンズ部３３の肉厚について、一番肉厚部分が図３においてＬＥＤ２２を中心にして右上約４０度と左上４０度の角度の位置であり、その外側は肉薄傾向にある。よって図４から図７の配光特性図に共通するのは配光のピークが中央から６０度から７０度あたりに存在することとなり、全体に均等な配向傾向とは若干異なる構造となる。
【０００５】
次に、下記特許文献２に、段落００２６に、図１(a)に示すように、器具本体11の中央に対向するセード14の中央部分14aは、円周上の各ＬＥＤ素子35から突出部21の周辺部に接して延びる接線である仮想線48が器具本体11の中央側で交差する交点Ｐの位置より器具本体11側から離反する位置に配置されていると開示されている。
【０００６】
しかし、配光制御体41の断面形状についてはレンズ効果やプリズム効果については明記されていない。段落００４４に、図１(a)に示すように、器具本体11の中央に対向するセード14の中央部分14aは、円周上の各ＬＥＤ素子35から突出部21の周辺部に接して延びる接線である仮想線48が器具本体11の中央側で交差する交点Ｐの位置より器具本体11側から離反する位置に配置されていると開示されている。
【０００７】
このことから、ＬＥＤ素子35から発出された光は配光制御体41を直線的に通過すると考えることができる。配光制御体41がレンズ効果やプリズム効果を有している場合は配光制御体41を通過する光が屈折することにより、突出部21にぶつかって多くの光束を損失してしまうこととなる。
【０００８】
次に、下記特許文献３に、段落００２３に、拡散部材３は、レンズ部材であり、図７の参照を加えて説明するように、例えば、ポリカーボネートやアクリル樹脂等の絶縁性を有する透明合成樹脂からなり、強化絶縁性能を有している。そして、前記発光素子２２の配置に沿って略サークル状に一体的に形成されていて、発光素子２２を含めて基板２１の全面を覆うように配設されていると開示されている。
【０００９】
また、段落００２５に、さらに、これら突条部３１からは幅方向に延出する平坦部３３が形成されており、これにより基板２１の全面が覆われるようになっていると開示されている。
【００１０】
しかし、実際の生産においては、同じ形状の基板２１を用いて仕様の異なる照明器具を生産するといったことがしばしばある。このとき仕様の異なる旨を基板２１に印刷して見分けることが多い。しかし、基板２１の全面を拡散部材３で覆うと、材料が透明樹脂であっても光の反射や屈折といったことにより印刷が読み取りにくいことがあり間違って仕様の異なる部材を使ってしまうといった課題があった。
【先行技術文献】
【特許文献】
（【００１１】以降は省略されています）
