特許ウォッチ

公開番号2025100579
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025061745,2024050834
出願日2025-04-03,2023-03-13
発明の名称バリア性積層体及び包装袋
出願人王子ホールディングス株式会社
代理人弁理士法人秀和特許事務所
主分類B32B 27/40 20060101AFI20250626BHJP(積層体)
要約【課題】バリア層が単層であっても水蒸気バリア性及びガスバリア性を高度に両立し、さらに塗工量を少なくでき環境への負荷を低減可能なバリア性積層体。
【解決手段】少ない層数でも(たとえば、バリア層が単層であっても)水蒸気バリア性及びガスバリア性を高度に両立し、さらに塗工量を少なくでき環境への負荷を低減可能なバリア性積層体。紙基材の少なくとも一方の面上に、バリア層を有するバリア性積層体であって、該バリア層は、ヒドロキシポリウレタン、膨潤性層状ケイ酸塩及びカチオン性樹脂を含有する、バリア性積層体。
【選択図】なし
特許請求の範囲【請求項１】
紙基材の少なくとも一方の面上に、バリア層を有するバリア性積層体であって、
該バリア層は、ヒドロキシポリウレタン、膨潤性層状ケイ酸塩及びカチオン性樹脂を含有し、
該バリア層における該ヒドロキシポリウレタンの含有割合が、４０．０～７０．０質量％であり、
該バリア層における該膨潤性層状ケイ酸塩の含有割合が、１０．０～２５．０質量％である、バリア性積層体。
続きを表示（約 900 文字）【請求項２】
前記バリア層における前記カチオン性樹脂の含有割合が１．０～２０．０質量％である、請求項１に記載のバリア性積層体。
【請求項３】
該バリア層が、該ヒドロキシポリウレタン以外の水懸濁性高分子及び該ヒドロキシポリウレタン以外の水溶性高分子からなる群から選択される少なくとも一をさらに含み、
前記ヒドロキシポリウレタン以外の水懸濁性高分子が、スチレン・ブタジエン系共重合体、アクリル系樹脂、オレフィン・不飽和カルボン酸系共重合体及びポリオレフィン樹脂からなる群より選択される少なくとも一を含み、
前記ヒドロキシポリウレタン以外の水溶性高分子が、ビニルアルコール系重合体、（メタ）アクリル酸系重合体、ポリエチレングリコール、水溶性ポリアミド、ポリアクリルアミド、ポリアミン、ポリカルボン酸、及び水溶性セルロース誘導体からなる群より選択される少なくとも一を含む、請求項１に記載のバリア性積層体。
【請求項４】
前記バリア性積層体が、前記バリア層が積層された側にさらにヒートシール層を有し、
前記バリア性積層体のヒートシール層同士を１５０℃、０．２ＭＰａ、１秒の条件でヒートシールして得られたサンプルを用いて引張試験機で剥離させたときのヒートシール強度が、２．０Ｎ／１５ｍｍ以上である、請求項１に記載のバリア性積層体。
【請求項５】
前記バリア層及びヒートシール層の合計の塗工量が、１２ｇ／ｍ
２
以下である、請求項４に記載のバリア性積層体。
【請求項６】
前記バリア性積層体にＣＰＰフィルムを貼り合わせた際の２３℃、８５％ＲＨでの酸素透過度が、１０．０ｍＬ／ｍ
２
・ｄａｙ・ａｔｍ以下である、請求項１に記載のバリア性積層体。
【請求項７】
前記バリア性積層体を再離解した後のパルプの回収率が、８５質量％以上である、請求項１に記載のバリア性積層体。
【請求項８】
請求項１～７のいずれか１項に記載のバリア性積層体を用いてなる、包装袋。

発明の詳細な説明【技術分野】
【０００１】
本開示は、バリア性積層体及びこれを用いてなる包装袋に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
紙基材に酸素バリア性などのガスバリア性や水蒸気バリア性を付与した包装材料は、食品、医療品、電子部品等の包装において、内容物の品質低下を防止するなどのために、従来から用いられてきている。
【０００３】
紙基材に水蒸気バリア性やガスバリア性を付与する方法としては、ガスバリア性に優れた合成樹脂フィルムなどを紙基材に積層する方法が一般的である。しかし、紙基材に合成樹脂フィルム等を積層した材料は、使用後に紙や合成樹脂等をリサイクルすることが困難であり、環境面において課題を有するものであった。
【０００４】
そこで、合成樹脂フィルム等を使用せずに、紙を基材としたガスバリア性材料の開発が進められてきている。例えば、特許文献１には、紙基材上に、ガスバリア層及びヒートシール層がこの順で設けられた紙製バリア材料において、ガスバリア層に用いる樹脂の水酸基及び酸基を制御した技術が記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－１３８４３４号公報
【発明の概要】
【０００６】
特許文献１に記載の紙製バリア材料は、バリア層が単層でプラスチック材料の低減は可能となっている。しかし、水蒸気バリア性の観点からは十分とはいえない。
本開示は、少ない層数で（たとえば、バリア層が単層であっても）水蒸気バリア性及びガスバリア性を高度に両立し、さらにバリア層の塗工量を少なくでき環境への負荷を低減可能なバリア性積層体を提供する。
【０００７】
＜１＞紙基材の少なくとも一方の面上に、バリア層を有するバリア性積層体であって、
該バリア層は、単層であり、
４０℃、９０％ＲＨでの該バリア層の水蒸気透過度が、５０ｇ／ｍ
２
・ｄａｙ未満であり、
２３℃、５０％ＲＨでの該バリア層の酸素透過度が、１０．０ｍＬ／ｍ
２
・ｄａｙ・ａｔｍ以下であり、
ＪＩＳ－Ｚ－０２０８：１９７６に準拠して４０℃、９０％ＲＨの条件で測定した該バリア性積層体の水蒸気透過度が、５０ｇ／ｍ
２
・ｄａｙ未満であり、
該バリア性積層体にＣＰＰフィルムを貼り合わせた際の２３℃、５０％ＲＨでの酸素透過度が、１０．０ｍＬ／ｍ
２
・ｄａｙ・ａｔｍ以下であり、
該バリア性積層体を再離解した後のパルプの回収率が、８５質量％以上である、バリア性積層体。
＜２＞前記バリア層が、ヒドロキシポリウレタン及び膨潤性層状ケイ酸塩を含有する、＜１＞に記載のバリア性積層体。
＜３＞前記バリア層が、カチオン性樹脂をさらに含有する、＜２＞に記載のバリア性積層体。
【０００８】
＜４＞紙基材の少なくとも一方の面上に、バリア層を有するバリア性積層体であって、
該バリア層は、ヒドロキシポリウレタン、膨潤性層状ケイ酸塩及びカチオン性樹脂を含有する、バリア性積層体。
＜５＞前記バリア層における前記カチオン性樹脂の含有割合が１．０～２０．０質量％である、＜３＞又は＜４＞に記載のバリア性積層体。
＜６＞前記バリア層における前記ヒドロキシポリウレタンの含有割合が３０．０～８０．０質量％である、＜２＞～＜５＞のいずれかに記載のバリア性積層体。
＜７＞前記バリア層における前記膨潤性層状ケイ酸塩の含有割合が、５．０～３０．０質量％である、＜２＞～＜６＞のいずれかに記載のバリア性積層体。
【０００９】
＜８＞前記バリア層が、ヒドロキシポリウレタン以外の水懸濁性高分子及びヒドロキシポリウレタン以外の水溶性高分子からなる群から選択される少なくとも一をさらに含み、
該水懸濁性高分子が、スチレン・ブタジエン系共重合体、アクリル系樹脂、オレフィン・不飽和カルボン酸系共重合体及びポリオレフィン樹脂からなる群より選択される少なくとも一を含み、
該水溶性高分子が、ビニルアルコール系重合体、（メタ）アクリル酸系重合体、ポリエチレングリコール、水溶性ポリアミド、ポリアクリルアミド、ポリアミン、ポリカルボン酸、及び水溶性セルロース誘導体からなる群より選択される少なくとも一を含む、＜１＞～＜７＞のいずれかに記載のバリア性積層体。
＜９＞前記バリア層における前記ヒドロキシポリウレタン以外の水懸濁性高分子及び前記ヒドロキシポリウレタン以外の水溶性高分子の合計の含有割合が２．０～５０．０質量％である、＜８＞に記載のバリア性積層体。
【００１０】
＜１０＞前記バリア性積層体が、前記バリア層が積層された側にさらにヒートシール層を有し、
前記バリア性積層体のヒートシール層同士を１５０℃、０．２ＭＰａ、１秒の条件でヒートシールして得られたサンプルを用いて引張試験機で剥離させたときのヒートシール強度が、２．０Ｎ／１５ｍｍ以上である、＜１＞～＜９＞のいずれかに記載のバリア性積層体。
＜１１＞前記バリア層及びヒートシール層の合計の塗工量が、１２ｇ／ｍ
２
以下である、＜１０＞に記載のバリア性積層体。
＜１２＞前記バリア性積層体にＣＰＰフィルムを貼り合わせた際の２３℃、８５％ＲＨでの酸素透過度が、１０．０ｍＬ／ｍ
２
・ｄａｙ・ａｔｍ以下である、＜１＞～＜１１＞のいずれかに記載のバリア性積層体。
＜１３＞＜１＞～＜１２＞のいずれかに記載のバリア性積層体を用いてなる、包装袋。
【発明を実施するための形態】

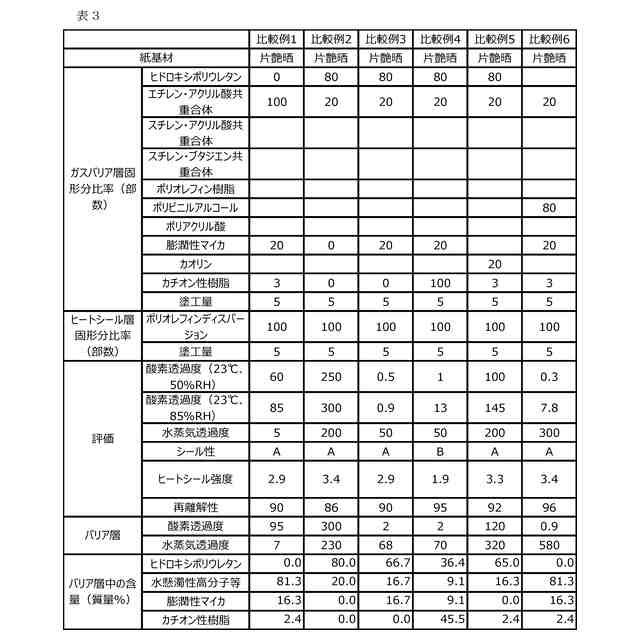

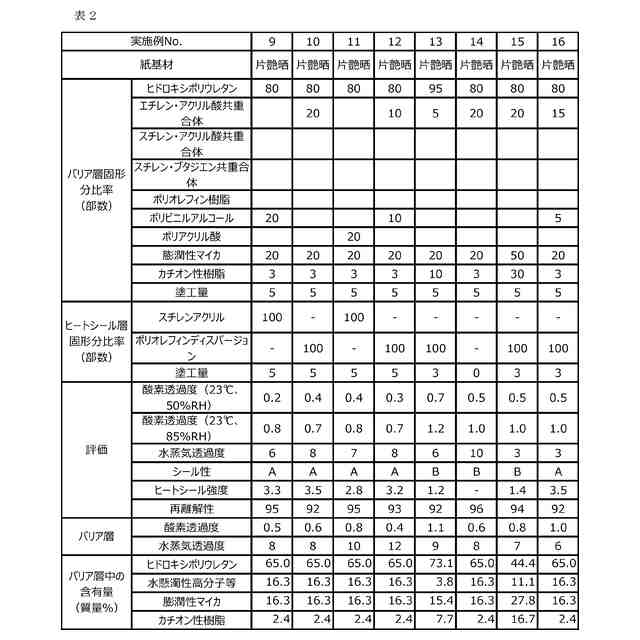

（【００１１】以降は省略されています）

関連特許
