公開番号2025100394
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2024210880
出願日2024-12-04
発明の名称腕時計の防水性の欠陥に関連するイベントを決定する自律デバイスを含む文字盤、同文字盤を含む腕時計
出願人ウーテーアー・エス・アー・マニファクチュール・オロロジェール・スイス
代理人個人,個人,個人
主分類G04B 37/08 20060101AFI20250626BHJP(時計)
要約【課題】文字盤は、腕時計の防水性の欠陥に関連するイベントを決定し、ひいては腕時計のケースにおける防水性の喪失の検出を、ケースにおける湿度を開ける必要性なしに監視することによって許容するデバイスを含む。
【解決手段】腕時計1の文字盤2a,2bに関し、文字盤は、当該腕時計の防水性の欠陥に関連するイベントを決定する自律デバイスを含み、かかる文字盤は、可視面20aおよび隠れ面を含み、文字盤は、これら2つの面間に延びる材料の薄い層の積層体によって形成され、層はそれぞれが、前記デバイスに含まれる機能要素である・前記腕時計の防水性をチェックする制御モジュール23と、・防水性欠陥イベントを報告するモジュール4と、・スタンドアロン電源ユニットと、・前記報告モジュールおよび前記制御モジュールの動作を管理する制御ユニットとのうちの一以上を含む。

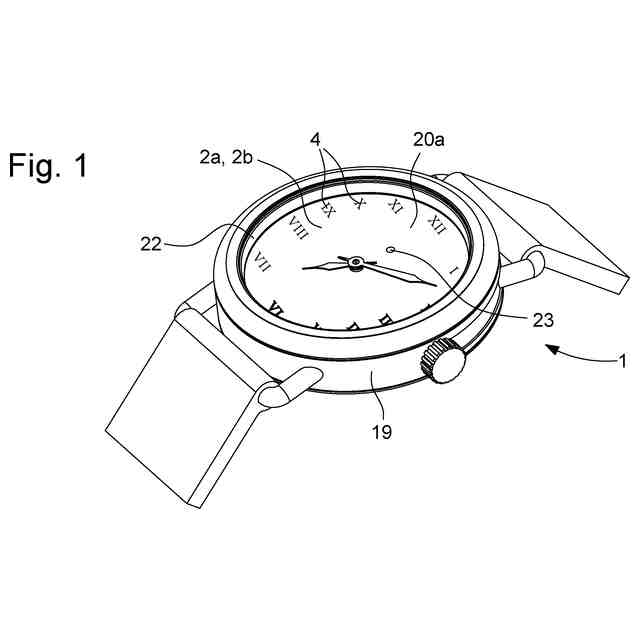

【選択図】図1
特許請求の範囲【請求項１】
腕時計（１）の文字盤（２ａ，２ｂ）であって、前記文字盤は、当該腕時計（１）の防水性の欠陥に関連するイベントを決定する自律デバイス（３）を含み、かかる文字盤（２ａ，２ｂ）は、可視面（２０ａ）および隠れ面（２０ｂ）を含み、前記文字盤（２ａ，２ｂ）は、これら２つの面（２０ａ，２０ｂ）間に延びる材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）によって形成され、前記層（１０，１１，１２，１３，１４）はそれぞれが、前記デバイス（３）に含まれる機能要素である
・前記腕時計（１）の防水性をチェックする制御モジュール（２３）と、
・防水性欠陥イベントを報告するモジュール（４）と、
・スタンドアロン電源ユニット（２１）と、
・前記報告モジュール（４）および前記制御モジュール（２３）の動作を管理する制御ユニット（７）と
のうちの一以上を含む、文字盤（２ａ，２ｂ）。
続きを表示（約 1,000 文字）【請求項２】
前記制御モジュール（２３）は、少なくとも一つの湿度センサーおよび／または少なくとも一つの圧力センサーを含む、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項３】
前記報告モジュールは、
・光信号（４）を生成可能な少なくとも一つの要素、
・振動信号を生成可能な少なくとも一つの要素、および／または
・音信号を生成可能な少なくとも一つの要素を含む、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項４】
前記材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）は、前記文字盤（２ａ，２ｂ）の前記可視面（２０ａ）が設けられた第１の層（１０）を含み、前記第１の層（１０）は、前記制御モジュール（２３）および前記報告モジュール（４）を含む、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項５】
前記制御モジュール（２３）は、当該文字盤（２ａ，２ｂ）の前記隠れ面に形成されたキャビティに配置される、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項６】
前記第１の層（１０）は、光放射、特に太陽放射が完全にまたは部分的に通過できるように構成される、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項７】
前記第１の層（１０）は、全体的または部分的に透明または半透明である、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項８】
前記材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）は、前記スタンドアロン電源ユニット（２１）を構成する光起電力モジュール（５）を備えた第２の層（１１）を含む、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項９】
前記第２の層（１１）は、前記光起電力モジュール（５）が印刷された基板を含む、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項１０】
前記材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）は、前記スタンドアロン電源ユニット（２１）を構成する光起電力モジュール（５）を備えた第２の層（１１）を含み、前記光起電力モジュール（５）は、前記第２の層（１１）の有効エリアに配置され、前記エリアは、前記材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）の前記第１の層（１０）から発せられる光放射を受光するように構成される、請求項１に記載の文字盤（２ａ，２ｂ）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、文字盤を備えた腕時計であって、文字盤が当該腕時計の防水性の欠陥に関連するイベントを決定するデバイスを含む腕時計に関する。このデバイスは完全に自律的である。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
時計の防水性はバール単位で測定される（バールは圧力の単位であり、１バールは１気圧（ａｔｍ）に等しい）。腕時計の防水性はメートル（ｍ）で表示されることが多い。防水と表記される腕時計は、例えば、水泳のようなアクティビティー中にまたは単なるシャワーにおいて、水に対する耐性を保証しなければならない通常の日常使用が意図される。いわゆるダイバーズ・ウォッチは、さらに厳格な基準に準拠しなければならず、現行の基準によれば、最低水深１００ｍまでの防水性を保証しなければならない。当該文字盤２ａ、２ｂは、腕時計１のムーブメントに電気的に接続されていないので、「自律型文字盤」とも称される。当該文字盤２ａ、２ｂは、腕時計１に取り付けられた別個の部品とみなしてよい。
【０００３】
防水性を保証するべく、腕時計には通常、腕時計のクリスタル、ベゼルおよび裏蓋のような、腕時計の所定の部品の、ならびに竜頭、プッシュボタンのような可動部品の、組み立て箇所に配置された一セットの防水シールが設けられる。時間の経過および使用により、シールの機械的特性が変化し、時計の防水性が低下することがある。これにより、水または水蒸気の浸透性が高くなる。その結果、腕時計クリスタルの内側面に結露現象が生じ得る。または最悪の場合、所定の金属部品の酸化もしくは所定のポリマー部品の劣化が生じ得る。すなわち、腕時計の内側の相対湿度レベルを、必ずしも腕時計を開ける必要なく時々監視することができる必要性が存在する。腕時計ケースを開けることは、系統的にシールを交換すること、および高価な時計技師介入を必要とするからである。腕時計内部における過剰な水蒸気は、短期から中期的に一以上のシールを交換する必要性を示し得る。
【０００４】
この文脈において、先行技術の欠点を克服する解決策を見つける必要性が存在することが理解される。
【発明の概要】
【０００５】
本発明の目的は、腕時計に装着される文字盤を提案することにより、これらの欠点を克服することである。この文字盤は、当該腕時計の防水性の欠陥に関連するイベントを決定し、ひいては当該腕時計のケースにおける防水性の喪失の検出を、当該ケースにおける湿度を開ける必要性なしに監視することによって許容するデバイスを含む。当該決定デバイスが設けられたそのような文字盤は、費用対効果が高く、使いやすく、時計ケース内部の相対湿度レベルの確実かつ迅速な測定が得られる。
【０００６】
本発明の一態様は、当該腕時計の防水性の欠陥に関連するイベントを決定する自律デバイスを含む腕時計文字盤に関し、かかる文字盤は、可視面および隠れ面を含み、前記文字盤は、これら２つの面間に延びる薄い材料層の積層体によって形成され、前記層はそれぞれが、前記デバイスに含まれる以下の機能要素のうちの一以上を含む。機能要素とはすなわち、
・腕時計の防水性をチェックする制御モジュール、
・防水欠陥イベントを報告するモジュール、
・スタンドアロン電源ユニット、および
・前記報告モジュールおよび前記制御モジュールの動作を管理する制御ユニットである。
【０００７】
他実施形態において、
・前記制御モジュールは、少なくとも一つの湿度センサーおよび／または少なくとも一つの圧力センサーを含み、
・報告モジュールは、光信号を発生可能な少なくとも一つの要素を含み、
・報告モジュールは、振動信号を生成可能な少なくとも一つの要素を含み、
・報告モジュールは、音信号を発生可能な少なくとも一つの要素を含み、

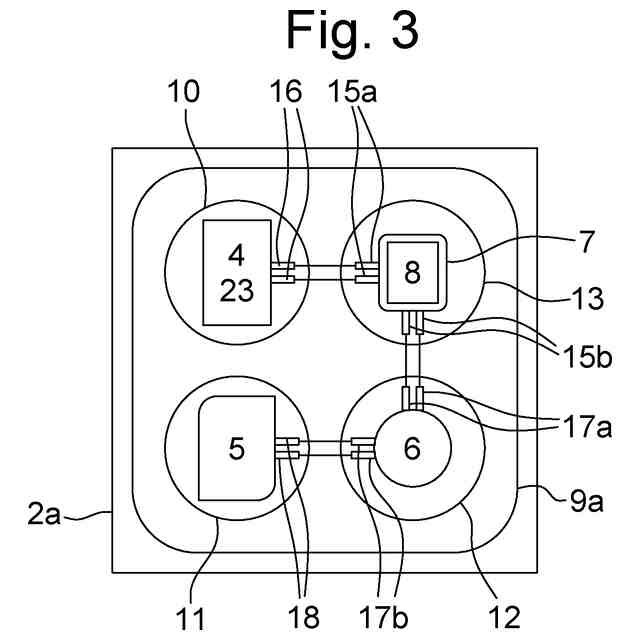

・薄い層の積層体は、前記文字盤の可視面が設けられた第１の層を含み、第１の層は、前記制御モジュールおよび前記報告モジュールを含み、
・前記制御モジュールは、当該文字盤の隠れ面に形成されたキャビティに配置され、
・前記第１の層は、光放射が、特に太陽光放射が、完全にまたは部分的に通過できるように構成され、
・前記第１の層は、全体的にまたは部分的に透明または半透明であり、
・材料の薄い層の積層体は、スタンドアロン電源ユニットを構成する光起電力モジュールを含む第２の層を含み、
・第２の層は、光起電力モジュールが印刷された基板を含み、
・前記光起電力モジュールは、前記第２の層の有効エリアに配置され、前記エリアは、材料の薄い層の積層体の第１の層から発せられる光放射を受けるように構成され、
・積層体は、スタンドアロン電源ユニットを構成する電気エネルギー蓄積器を備える第３の層を含み、
・第３の層は、電気エネルギー蓄積器が印刷された基板を含み、
・積層体は、制御ユニットを含む文字盤の隠れ面を形成する第４の層を含み、

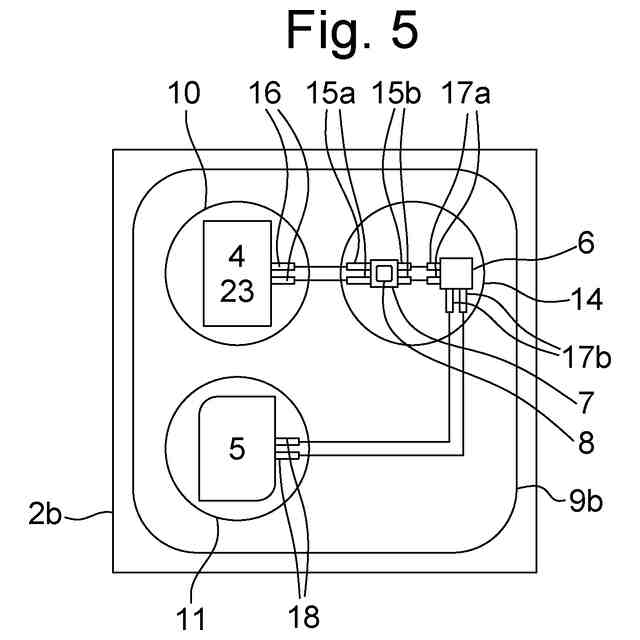

・積層体は、制御ユニットと、スタンドアロン電源ユニットを構成する電気エネルギー蓄積器とを含む文字盤の隠れ面を備えた第３の層を含み、
・第１の層は、材料の薄い層の積層体における可撓性の他層と比べて剛性であり、
・ガス状流体は、水蒸気を包含する空気であり、
・前記可視面および隠れ面は平坦またはドーム状である。
【０００８】
本発明の他態様は、かかる文字盤を含む腕時計に関する。
【０００９】
有利には、腕時計は機械式、電子式、または電気機械式のムーブメントを含む。
【図面の簡単な説明】
【００１０】
本発明に係る腕時計の目的、利点および特徴が、図面によって示される少なくとも一つの非限定的な実施形態に基づいて与えられる以下の説明において明確になる。
（【００１１】以降は省略されています）
