公開番号2025092410
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2024174067
出願日2024-10-03
発明の名称携行型時計ケースの押しボタンをロックするためのロックデバイス
出願人ハリー・ウィンストン・エスアー
代理人個人
主分類G04B 3/04 20060101AFI20250612BHJP(時計)
要約【課題】安全に操作できつつ、携行型時計の装着時に押しボタンを使いやすいロックデバイスを提供する。
【解決手段】本発明は、押しボタンを休み位置にロックするためのロックデバイス(10)に関し、アクティブ位置と休み位置の間にてミドル部(21)において摺動運動可能に係合するように意図されている押しボタン(100)と、制御メンバー(110)とを備え、制御メンバー(110)は、ブロック要素(120)と連係して、制御メンバー(110)がロック位置にあるときには、ブロック要素(120)が、押しボタン(100)を休み位置に固定して、そして、制御メンバー(110)が解放位置にあるときには、ブロック要素(120)が、押しボタン(100)が休み位置から動くことを可能にする。

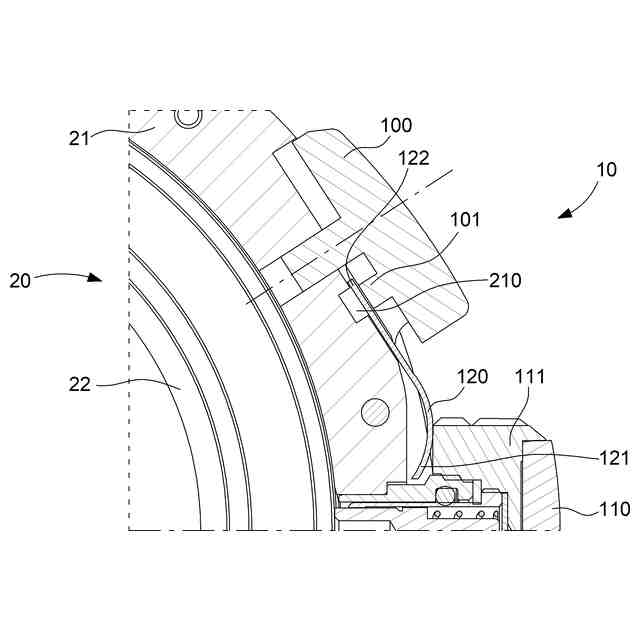

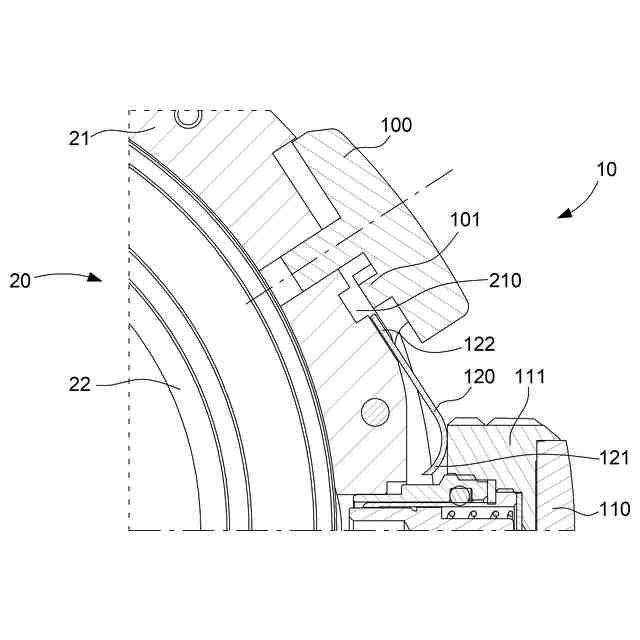

【選択図】図1
特許請求の範囲【請求項１】
押しボタンを休み位置にロックするためのロックデバイス（１０）であって、
アクティブ位置と休み位置の間にてミドル部（２１）において摺動運動可能に係合するように意図されている押しボタン（１００）と、
制御メンバー（１１０）とを備え、
前記制御メンバー（１１０）は、ブロック要素（１２０）と連係して、前記制御メンバー（１１０）がロック位置にあるときには、前記ブロック要素（１２０）が、前記押しボタン（１００）を休み位置に固定して、そして、前記制御メンバー（１１０）が解放位置にあるときには、前記ブロック要素（１２０）が、前記押しボタン（１００）が休み位置から動くことを可能にし、
前記押しボタン（１００）には、突起（１０１）があり、
前記突起（１０１）は、前記押しボタン（１００）がアクティブ位置にあるときに、前記ミドル部（２１）に形成されており前記突起（１０１）に対して相補的な形状である空洞（２１０）に係合するように意図されており、
前記制御メンバー（１１０）は、前記制御メンバー（１１０）がロック位置にあるときには、前記ブロック要素（１２０）に前記空洞（２１０）を閉じさせ、
前記空洞（２１０）は、前記制御メンバー（１１０）が解放位置にあるときには、解放され、
前記ブロック要素（１２０）は、２つの端の間に延在している弾性ブレードによって形成され、その第１の端（１２１）は、前記制御メンバー（１１０）に対抗するように配置され、第２の端（１２２）は、前記制御メンバー（１１０）の位置に応じて前記空洞（２１０）を開けたり閉じたりするように意図されている
ことを特徴とするロックデバイス（１０）。
続きを表示（約 940 文字）【請求項２】
前記制御メンバー（１１０）が解放位置にあるときに、前記ブロック要素（１２０）は、弾性戻し力の影響下で前記制御メンバー（１１０）に対抗するように保持される
ことを特徴とする請求項１に記載のロックデバイス（１０）。
【請求項３】
前記制御メンバー（１１０）が解放位置にあるときに、前記ブロック要素（１２０）は、弾性戻し力の影響下で前記制御メンバー（１１０）に対抗するように保持され、前記制御メンバー（１１０）がロック位置の方へと動くときに、前記制御メンバー（１１０）が前記ブロック要素（１２０）の前記第１の端（１２１）に前記ブロック要素（１２０）を変形させる力を加えて、前記ブロック要素（１２０）の前記第２の端（１２２）が第１の方向に並進運動をするように、前記ブロック要素（１２０）は構成しており、
前記制御メンバー（１１０）が解放位置の方へと動くときに、前記ブロック要素（１２０）が弾性戻し力の影響下で変形して、前記ブロック要素（１２０）の前記第２の端（１２２）が、前記第１の方向とは反対の第２の方向に並進運動をするように、前記ブロック要素（１２０）は構成している
ことを特徴とする請求項１に記載のロックデバイス（１０）。
【請求項４】
前記制御メンバー（１１０）は、巻きステムの自由端にしっかり留められるリュウズによって形成され、
前記制御メンバー（１１０）には、前記ブロック要素（１２０）が当たるスカート部（１１１）がある
ことを特徴とする請求項１に記載のロックデバイス（１０）。
【請求項５】
携行型時計用ムーブメントを受けるように意図された内部空間（２２）を形成する、ミドル部（２１）と、風防と、裏部とを備える携行型時計ケース（２０）であって、
前記携行型時計ケース（２０）は、さらに、請求項１に記載のロックデバイス（１０）を備え、
前記ミドル部（２１）は、前記ブロック要素（１２０）の運動をガイドするように構成しており、
前記ブロック要素（１２０）は、前記内部空間（２２）の外側に配置される
ことを特徴とする携行型時計ケース（２０）。

発明の詳細な説明【技術分野】
【０００１】
本発明は、携行型時計（例、腕時計、懐中時計）、特に、携行型時計ケースの分野に関する。本発明は、特に、携行型時計ケースの押しボタンをロックするためのロックデバイスに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
いくつかの複雑機構がある携行型時計用ムーブメントを備える携行型時計には、少なくとも１つの押しボタンを備えるケースがあり、そのような押しボタンの目的は、前記携行型時計用ムーブメントの機能を選択し、アクティベートさせ、又は修正することである。
【０００３】
最もよく見かける押しボタンは、ミドル部の外側まで延在しているボタンの形態のものである。このような押しボタンには、携行型時計を装着しているときに、容易かつ素早くアクセスすることができる。しかし、押しボタンが突き出ているために、意図せずに操作してしまうことがある。
【０００４】
この問題を解決するために、一部の押しボタンは、携行型時計のミドル部の面と面一なコレクターの形態となっている。このような押しボタンは、誤操作を防ぐために専用工具の先端でアクティベートさせる必要があるようになっている。同じ目的を念頭に置いて、一部の押しボタンは、携行型時計ケースにおいて比較的アクセスが困難な箇所に配置されており、アクティベートさせるには携行型時計をユーザーから取り外す必要がある。したがって、このような押しボタンを用いることは、特に面倒であることがある。
【０００５】
携行型時計の装着時の押しボタンの使いやすさと、安全に操作できるようにすることの間で妥協点を探らなければならないことは明らかである。
【０００６】
本発明は、このような問題を解決することを目的とする。
【発明の概要】
【課題を解決するための手段】
【０００７】
このために、本発明は、押しボタンを休み位置にロックするためのロックデバイスに関し、アクティブ位置と休み位置の間にてミドル部において摺動運動可能に係合するように意図されている押しボタンと、制御メンバーとを備え、前記制御メンバーは、ブロック要素と連係して、前記制御メンバーがロック位置にあるときには、前記ブロック要素が、前記押しボタンを休み位置に固定して、そして、前記制御メンバーが解放位置にあるときには、前記ブロック要素が、前記押しボタンが休み位置から動くことを可能にする。
【０００８】
したがって、本発明は、携行型時計が着用されているときに、迅速に容易に使うことができる押しボタンに適用することを可能にしつつ、押しボタンをロックしたりロック解除したりすることを容易にし、工具をアクティベートさせる必要はない。
【０００９】
また、このロックデバイスにおいては、非常に少ない数のコンポーネントしか実装されないために、構築が非常に容易である。
【００１０】
特定の実施形態において、本発明は、さらに、単独で又は技術的に可能な任意の組み合わせで考慮される、以下の特徴のうちの一又は複数を備えることができる。
（【００１１】以降は省略されています）
