公開番号2025100385
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2024206554
出願日2024-11-27
発明の名称時計ムーブメントのための針設定のデバイス
出願人モントレーブレゲ・エスアー
代理人個人,個人,個人
主分類G04B 1/20 20060101AFI20250626BHJP(時計)
要約【課題】腕時計針が設定されるときに時計ムーブメントが損傷を受けるリスクを排除すること。
【解決手段】腕時計のための針設定のデバイス10であって、デバイス10は巻真11を含み、巻真11は、時刻表示器30におよび24時間ホイール31に運動学的に接続された針設定ギア列20に巻真11が係合する針設定位置を占めるように構成され、24時間ホイール31は、時刻値を表示するためのエネルギーを供給する主ゼンマイ40を含む香箱40に係合し、香箱40はクリック機構41を含み、クリック機構41は、巻真11が第1の方向に回転すると、香箱40の一回転を超える回転を許容し、巻真11が第2の方向に回転すると、香箱40の回転を、一回転未満に対応する角度振幅に制限するように構成される。

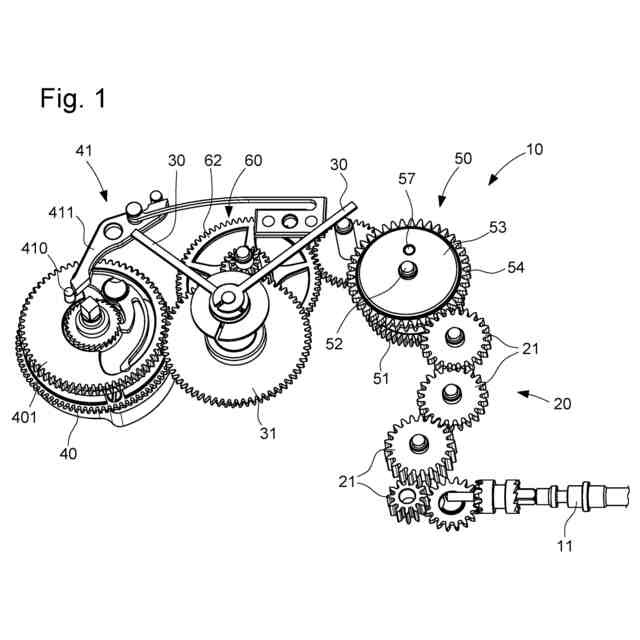

【選択図】図1
特許請求の範囲【請求項１】
腕時計のための針設定のデバイス（１０）であって、巻真（１１）を含み、前記巻真（１１）は、時刻表示器（３０）におよび２４時間ホイール（３１）に運動学的に接続された針設定ギア列（２０）に前記巻真（１１）が係合する針設定位置を占めるように構成され、前記２４時間ホイール（３１）は、時刻値を表示するためのエネルギーを供給する主ゼンマイ（４０）を含む香箱（４０）に係合し、前記香箱（４０）はクリック機構（４１）を含み、前記クリック機構（４１）は、前記巻真（１１）が第１の方向に回転すると、前記香箱（４０）の一回転を超える回転を許容し、前記巻真（１１）が第２の方向に回転すると、前記香箱（４０）の回転を、一回転未満に対応する角度振幅に制限するように構成されることを特徴とする、デバイス。
続きを表示（約 1,100 文字）【請求項２】
前記針設定ギア列（２０）は摩擦ホイールセット（５０）を含み、前記摩擦ホイールセット（５０）は、前記巻真（１１）が前記第２の方向に回転するとき、かつ、前記香箱（４０）が前記クリック機構（４１）によって停止位置に強制されているとき、前記巻真（１１）から前記２４時間ホイール（３１）に運動が伝達されないように構成される、請求項１に記載のデバイス。
【請求項３】
前記針設定ギア列（２０）が、前記摩擦ホイールセット（５０）と前記時刻表示器（３０）との間に運動学的に介在された伝達ホイールセット（６０）を含む、請求項２に記載のデバイス。
【請求項４】
前記伝達ホイールセット（６０）は、前記２４時間ホイール（３１）および時ホイール（３３）と噛み合う関係にある、請求項３に記載のデバイス。
【請求項５】
前記香箱（４０）は、前記巻真（１１）が前記第２の方向に回転するとき、かつ、前記クリック機構（４１）が前記香箱（４０）の回転を阻止しているとき、前記主ゼンマイ（４０）が事前付勢を受けるように構成される、請求項１に記載のデバイス。
【請求項６】

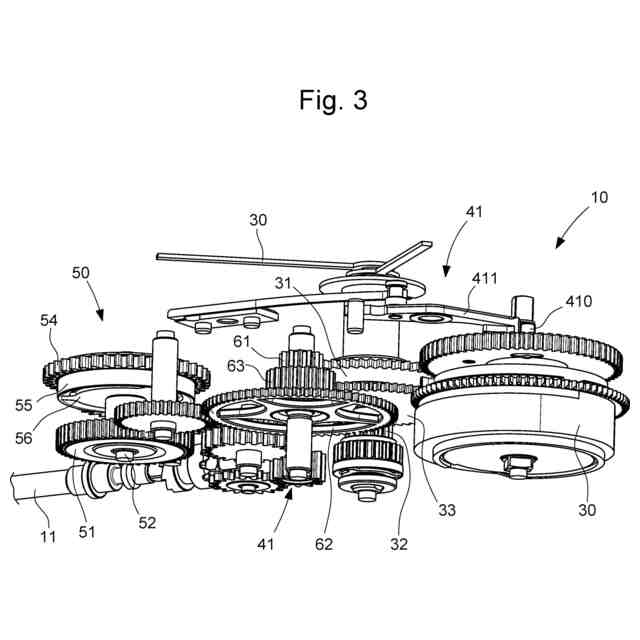

前記クリック機構（４１）は、前記香箱（４０）に偏心配置されて前記香箱（４０）の回転軸に平行に延びる突起（４１０）と、前記突起（４１０）と協働することが意図されたレバー（４１１）とを含み、前記レバー（４１１）は、前記巻真（１１）が前記第１の方向に回転するときに揺動し、前記巻真（１１）が前記第２の方向に回転されたときに前記レバー（４１１）に当接する、請求項１に記載のデバイス。
【請求項７】
前記摩擦ホイールセット（５０）は２つのホイール（５１、５４）を含み、各ホイールは、プラットフォーム（５３）を含む心棒（５２）の一端に配置され、「第１のホイール」（５１）と称される前記ホイール（５１、５４）の一方が、弾性部材（５６）に変形力を加えるパイプ（５１０）を有し、前記弾性部材（５６）がフランジ（５５）に圧力を加え、前記フランジ（５５）は、前記プラットフォーム（５３）と組み合わせられて「第２のホイール」（５４）と称される他方のホイールに締め付け力を加える、請求項２に記載のデバイス。
【請求項８】
前記弾性部材（５６）は、静止状態では平坦な、応力がかかった状態では湾曲する部品から構成される、請求項７に記載のデバイス。
【請求項９】
前記弾性部材（５６）は、その周縁に複数の径方向ローブを有する円板によって形成され、これらのローブは、前記フランジが前記弾性部材（５６）に剛性的に取り付けられることによってこれらが一体となって回転するように、前記フランジ（５５）に当接することが意図される、請求項８に記載のデバイス。

発明の詳細な説明【技術分野】
【０００１】
本発明は時計製造の分野に関し、詳しくは腕時計のための針設定デバイスに関する。
続きを表示（約 970 文字）【背景技術】
【０００２】
腕時計針設定デバイスは、時計ムーブメントに組み込まれており、当業者とって周知である。
【０００３】
例えば、一般に使用される針設定デバイスは、使用者が操作することが意図された巻真を、時刻表示器に接続された分ホイールに運動学的に接続する一以上の中間ホイールを含む。
【０００４】
時計ムーブメントが一以上の時計複雑機構を含む場合、針設定デバイスは一定数の制約に従うように設計され得る。
【０００５】
本発明はこの文脈に合致する。詳しくは、本発明は、腕時計針が設定されるときに時計ムーブメントが損傷を受けるリスクを排除することを目的とする。
【先行技術文献】
【特許文献】
【０００６】
欧州特許第３５４０５２４号明細書
【発明の概要】
【０００７】
この目的に向けて、本発明は、腕時計の針設定デバイスに関し、このデバイスは、時刻表示器におよび２４時間ホイールに運動学的に接続された針設定ギア列と噛み合う針設定位置を占めるように構成された巻真を含む。２４時間ホイールは、時刻値を表示するためのエネルギーを与える主ゼンマイを含む香箱と係合する。香箱はクリック機構を含み、クリック機構は、巻真が第１の方向に回転すると、香箱の回転に対して一回転を超える回転を許容し、巻真が第２の方向に回転すると、香箱の回転を、一回転未満に対応する角度振幅に制限するように構成される。
【０００８】
特定実施形態において、本発明はさらに、以下の特徴の一以上を含み得る。これらの特徴は、単独で、または技術的に可能な任意の組み合わせに従って考慮する必要がある。
【０００９】
特定実施形態において、針設定ギア列は、前記巻真が第２の方向に回転して前記香箱がクリック機構により停止位置に強制された場合に巻真から２４時間ホイールまで運動が伝達されるのを阻止するように構成された摩擦ホイールセットを含む。
【００１０】
特定実施形態において、針設定ギア列は、摩擦ホイールセットと時刻表示器との間に運動学的に介在された伝達ホイールセットを含む。
（【００１１】以降は省略されています）
