公開番号2025097905
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2024188878
出願日2024-10-28
発明の名称時計機構のための位置設定及びマーキング装置
出願人モントレーブレゲ・エスアー
代理人個人,個人,個人
主分類G04B 19/26 20060101AFI20250624BHJP(時計)
要約【課題】2つの部品を互いに対して所定の位置に効果的に保持し、かつ、再組み立てを可能にする手段を提供する。
【解決手段】第1の部品1及び第2の部品10の位置を設定及びマーキングするための装置100であって、第1の部品1及び第2の部品10は、単一の自由度を有して互いに組み付けることができ、かつ第1の部品1の第1の切り欠き2を通して第1のねじ4と第2の部品10の第1のタッピング12とが協働すること及び第1の部品1の第2の切り欠き3を通して第2のねじ5と第2の部品10の第2のタッピング13とが協働することにより固定することができ、第1の切り欠き2及び第2の切り欠き3は設定の範囲を定め、第2のねじ5は円錐頭ねじであり、第1の部品1及び第2の部品10の相対的な位置を恒久的にマーキングするために、所定の締め付けトルクの下で第2の切り欠き3の縁に押し跡を付けるように構成される。

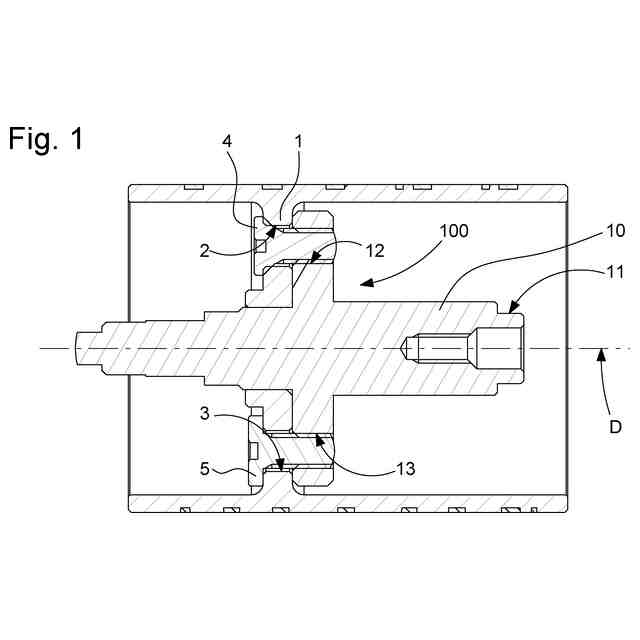

【選択図】図1
特許請求の範囲【請求項１】
時計機構（５００）の第１の部品（１）と第２の部品（１０）とを互いに対して固定することができる、位置を設定して前記位置をマーキングするための装置（１００）であって、
前記第１の部品及び前記第２の部品（１、１０）は、回転及び／又は並進の単一の自由度を有して互いに組み付けられるように、かつ第１のねじ（４）と前記第１の部品（１）の第１の切り欠き（１２）に向かい合って配置された前記第２の部品（１０）の第１のタッピング（１２）との協働により互いに固定されるように構成され、
前記第１の部品及び前記第２の部品（１、１０）は、第２のねじ（５）と前記第１の部品（１）の第２の切り欠き（３）に向かい合って配置された前記第２の部品（１０）の第２のタッピング（１３）との協働により互いに固定されるように構成され、
前記第１の切り欠き及び前記第２の切り欠き（２、３）は、前記単一の自由度に従って設定の範囲を定め、
前記第１のねじ（４）は、第１の締め付けトルクを受けると、前記単一の自由度に従って前記第１の部品と前記第２の部品（１、１０）との相対的な配置を設定することを可能にする摩擦を生じ、前記第１の締め付けトルクよりも大きい第２の締め付けトルクを受けると、前記第１の部品と前記第２の部品（１、１０）とを互いに所定の位置に固定するように構成されることを特徴とし、
前記第２のねじ（５）は、第３の締め付けトルクを受けると、前記第２の切り欠き（３）の縁に跡を押し付けることができる非平坦頭部を有するねじであり、前記押し跡は、前記第１の部品及び前記第２の部品（１、１０）の互いに対する課せられた位置を表すことをさらに特徴とする、位置設定及びマーキング装置（１００）。
続きを表示（約 880 文字）【請求項２】
前記第２の締め付けトルクは前記第３の締め付けトルクよりも大きいことを特徴とする、請求項１に記載の位置設定及びマーキング装置（１００）。
【請求項３】
前記第１の部品（１）及び前記第２の部品（１０）は、回転軸を中心とする単一の回転自由度を有して互いに組み付けられるように構成され、前記第１の切り欠き（２）及び前記第２の切り欠き（３）は、前記回転軸に対して同心の長円形の溝であることを特徴とする、請求項１又は２に記載の位置設定及びマーキング装置（１００）。
【請求項４】
前記第１の部品（１）及び前記第２の部品（１０）は、単一の並進自由度を有して互いに組み付けられるように構成され、前記第１の切り欠き（２）及び前記第２の切り欠き（３）は、位置合わせされた又は平行な直線状の溝であることを特徴とする、請求項１又は２に記載の位置設定及びマーキング装置（１００）。
【請求項５】
前記第２のねじ（５）の材料は前記第１の部品（１）の材料よりも硬いことを特徴とする、請求項１に記載の位置設定及びマーキング装置（１００）。
【請求項６】
前記第２のねじ（５）は円錐形頭部を含むことを特徴とする、請求項１に記載の位置設定及びマーキング装置（１００）。
【請求項７】
前記第１の切り欠き（２）及び／又は前記第２の切り欠き（３）の縁は、前記第１のねじ（４）又は前記第２のねじ（５）のいずれの位置でも視認可能な目盛り付きのマーキングスケールを含むことを特徴とする、請求項１に記載の位置設定及びマーキング装置（１００）。
【請求項８】
前記第１のねじ（４）及び前記第２のねじ（５）は寸法が異なることを特徴とする、請求項１に記載の位置設定及びマーキング装置（１００）。
【請求項９】

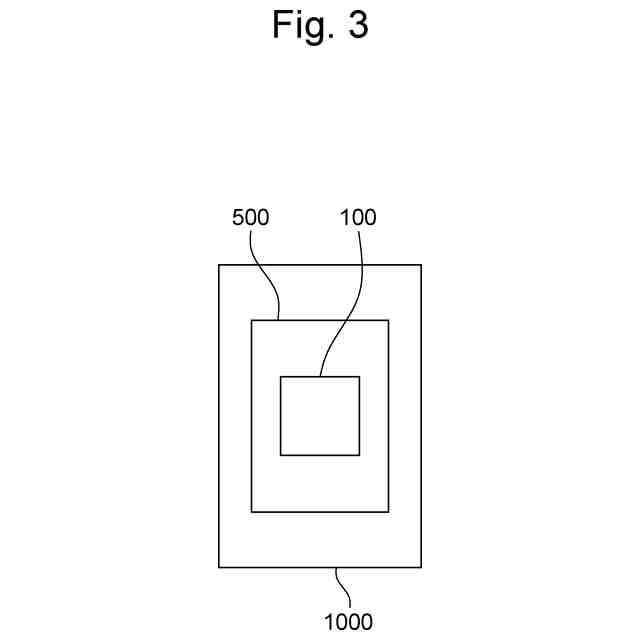

請求項１に記載の位置設定及びマーキング装置（１００）を含む時計機構（５００）。
【請求項１０】
請求項９に記載の時計機構（５００）を含む時計（１０００）。

発明の詳細な説明【技術分野】
【０００１】
本発明は、時計機構の第１の部品及び第２の部品の位置を互いに相対的に設定して固定するための位置設定及びマーキング装置であって、前記第１の部品及び前記第２の部品は、回転又は並進の単一の自由度を有して互いに組み付けられるように、かつ前記第１の部品が有する第１の切り欠きを通して第１のねじと前記第２の部品が有する第１のタッピングとが協働することによって互いに固定されるように構成される、位置設定及びマーキング装置に関する。
続きを表示（約 950 文字）【０００２】
本発明はまた、少なくとも１つのこのような位置設定及びマーキング装置を含む時計機構に関する。
【０００３】
本発明はまた、少なくとも１つのこのような位置設定及びマーキング装置及び／又は１つのこのような時計機構を含む時計に関する。
【０００４】
本発明は、時計機構の設定機構の分野に関する。
【背景技術】
【０００５】
時計部品の固定は、所定の位置にクランプすると、すでに困難な設定が妨げられる可能性があるため、繊細な作業である。
【０００６】
通常は、時計サブアセンブリの部品の相対的な位置を最適な動作位置に手作業で設定し、次にこのようにして得られた設定位置を、部品の平坦面にそれらの頭部の下側の平坦な環状面が当接して保持される「ベアリングねじ」として知られる１つ以上の平頭ねじによってロックする。例えば、偏心器を用いて部品をセットし、その後ねじを用いて部品をロックするのが一般的な方法である。
【０００７】
特に、ローラーや、渦形カム、カム、ムーンディスク、他のカレンダー又は時打ち要素などの様々な時計部品の配置は、製造クリアランスや組立クリアランスとは無関係に、高度な割り出し精度を必要とする。
【０００８】
しかしながら、２つの部品を互いに対して割り出しする場合、平頭ねじの使用は、連続する分解／再組み立て作業中に割り出しを再現できないことを意味する。したがって、時計職人は、最初の組み立て時と同様に、組み立てごとに割り出し位置を特定しなければならない。
【発明の概要】
【発明が解決しようとする課題】
【０００９】
本発明の目的は、２つの部品を互いに対して所定の位置に効果的に保持し、その後の分解後に、時計職人、特に時計職人の修理工の作業を容易にするために、最後の設定位置での再組み立てを可能にする手段を提供することである。
【課題を解決するための手段】
【００１０】
本発明は、設定位置のマークを構成する跡を部品の一方に押し付けることができる、非平坦頭部を有するねじを使用する。
（【００１１】以降は省略されています）
