公開番号2025088753
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2024206159
出願日2024-11-27
発明の名称時計の調速システム
出願人ロレックス・ソシエテ・アノニム,ROLEX SA
代理人弁理士法人第一国際特許事務所
主分類G04C 3/04 20060101AFI20250604BHJP(時計)
要約【課題】既知の調速システムを改善することであり、特に、時計ムーブメントの正確性を改善可能にする、単純且つ信頼できる調速システムを提案する。
【解決手段】調速システム1000であって、駆動システムにより駆動される時計ムーブメント2000の輪列を少なくとも部分的に調速するよう設計された、機械式第一発振器100と、機械式第一発振器が、第一所定周波数f1で振動する主稼働モードを課すよう構成された、制御装置であって、第一発振器により少なくとも部分的に調速される輪列により制御される、制御装置と、機械式第一発振器が第一周波数とは異なる他の所定周波数f2、f3で振動する、補助稼働モードへの遷移を命令するよう構成された作動装置と、を含む、調速システム。

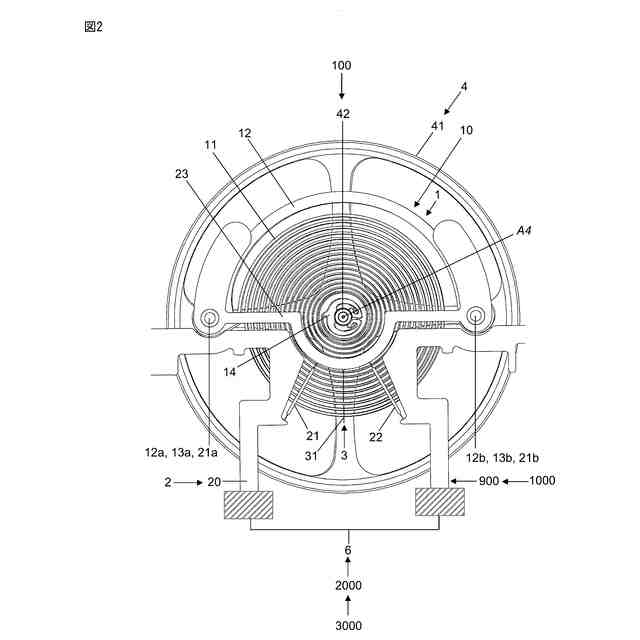

【選択図】図2
特許請求の範囲【請求項１】

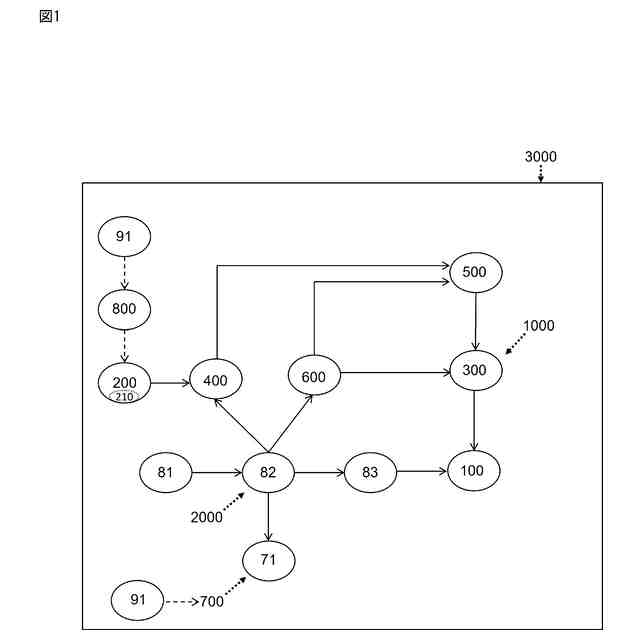

調速システム（１０００）であって、
駆動システム（８１）により駆動される時計ムーブメント（２０００）の輪列（８２）を少なくとも部分的に調速するよう設計された、機械式第一発振器（１００）と、
前記機械式第一発振器（１００）が、第一所定周波数（ｆ１）で振動する主稼働モードを課すよう構成された、制御装置（６００）であって、前記第一発振器（１００）により少なくとも部分的に調速される輪列（８２）により制御される、制御装置（６００）と、
前記機械式第一発振器（１００）が前記第一周波数（ｆ１）とは異なる他の所定周波数（ｆ２、ｆ３）で振動する、補助稼働モードへの遷移を命令するよう構成された作動装置（５００）と、
を含む、
調速システム（１０００）。
続きを表示（約 1,100 文字）【請求項２】
前記調速システム（１０００）は、周波数選択装置（３００）を含み、前記制御装置（６００）及びまたは前記作動装置（５００）は、
前記第一周波数（ｆ１）、
前記第一周波数（ｆ１）よりも低い、第二周波数（ｆ２）、及び
前記第一周波数（ｆ１）よりも高い、第三周波数（ｆ３）、
の３つの発振周波数を定義するよう構成される、周波数選択装置（３００）に作用する、
請求項１に記載のシステム（１０００）。
【請求項３】
前記機械式第一発振器（１００）は、慣性要素（４）と弾性戻しシステム（１０）を含み、様々な周波数は、前記弾性戻しシステム（１０）の様々な所定剛性（ｋｓｒ１、ｋｓｒ２、ｋｓｒ３）により定義される、
請求項１または２に記載の調速システム（１０００）。
【請求項４】

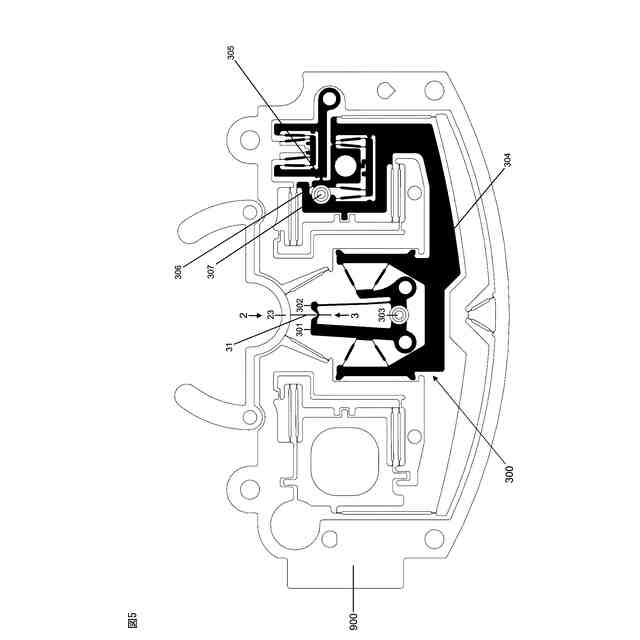

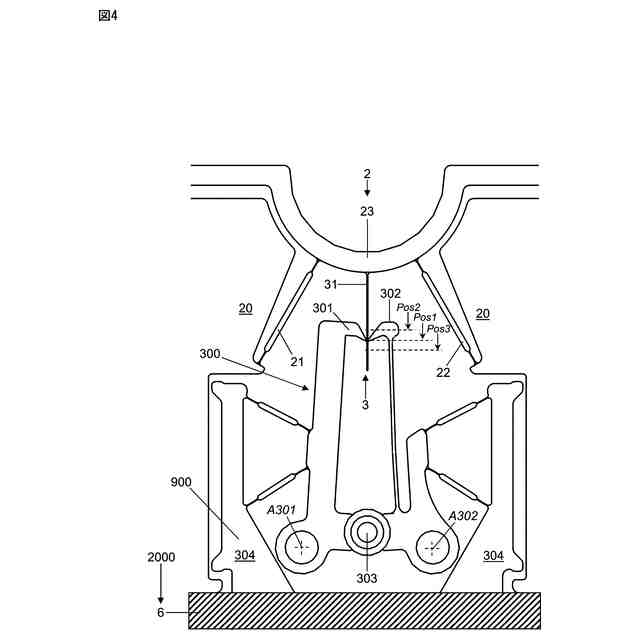

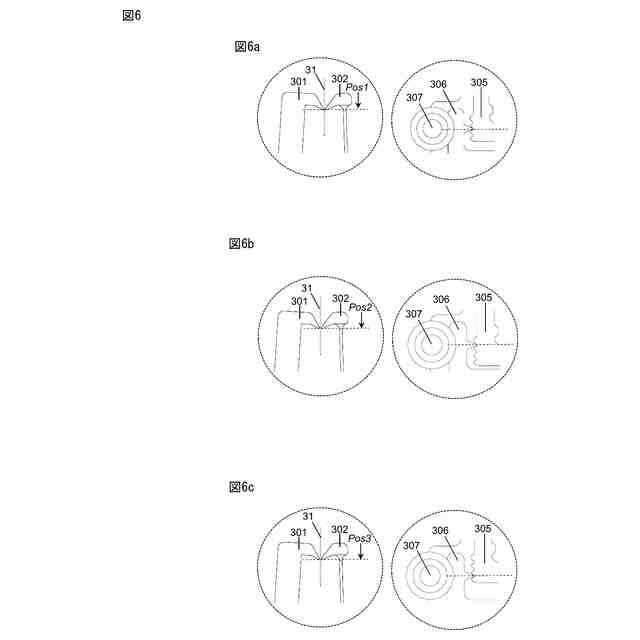

前記選択装置（３００）は、前記弾性戻しシステム（１０）の有効長を、特に３つの有効長を決定する一対のクランプ（３０１、３０２）を含む、
請求項３に記載の調速システム（１０００）。
【請求項５】

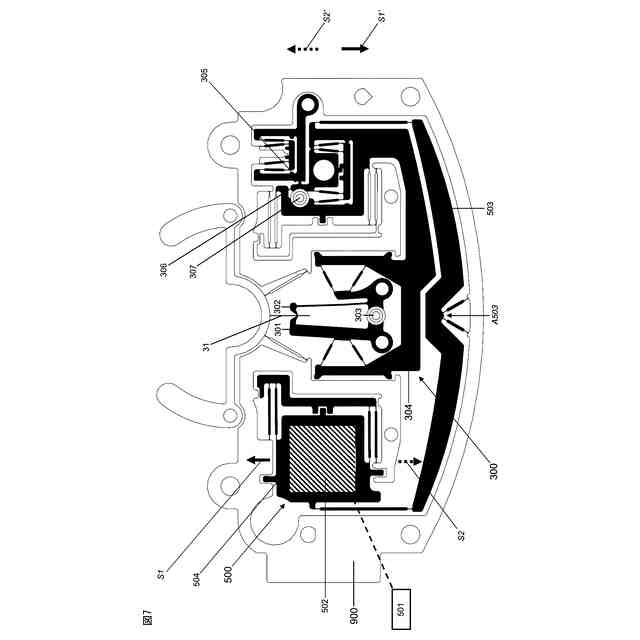

前記選択装置（３００）に作用する前記作動装置（５００）は、前記制御装置（６００）により制御される、
請求項１から４のいずれか一項に記載の、及び請求項２に記載の調速システム（１０００）。
【請求項６】

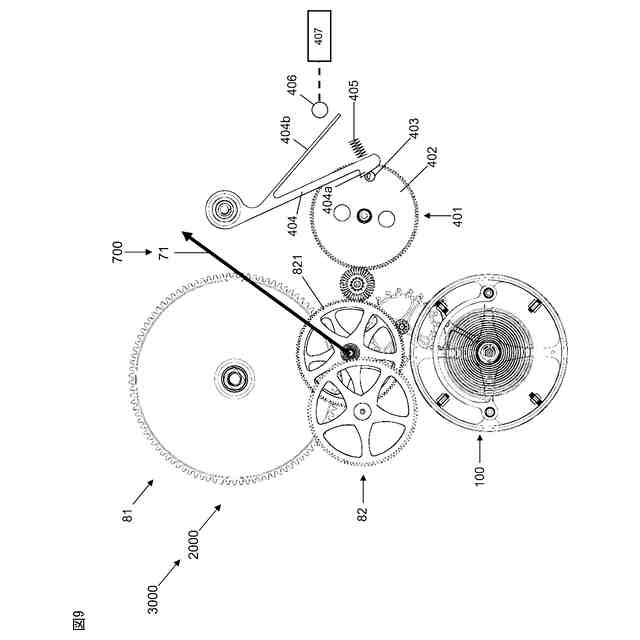

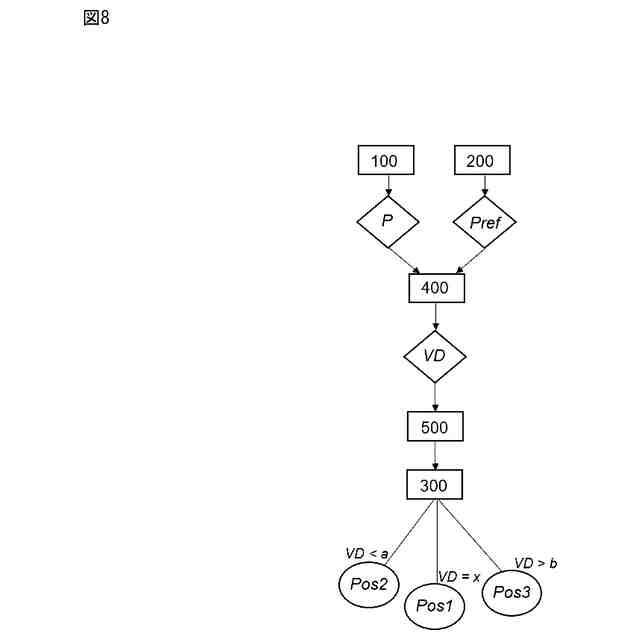

前記調速システムは、最終輪列（８２）の可動部（８２１）の回転の周期（Ｐ）と、前記可動部（８２１）の基準回転周期（Ｐｒｅｆ）とを比較するよう適合された、コンパレータ装置（４００）を含む、
請求項１から５のいずれか一項に記載の調速システム（１０００）。
【請求項７】
前記調速システムは、前記第一周波数（ｆ１）より大きい第四周波数（Ｆ１）の第二発振器（２１０）を有する計数装置（２００）を含む、
請求項１から６のいずれか一項に記載の調速システム（１０００）。
【請求項８】
前記調速システムは、時計（３０００）の表示装置（７００）の調節機構（９１）により起動されるよう構成された、前記計数装置（２００）を初期化する装置（８００）を含む、
請求項７に記載の調速システム（１０００）。
【請求項９】

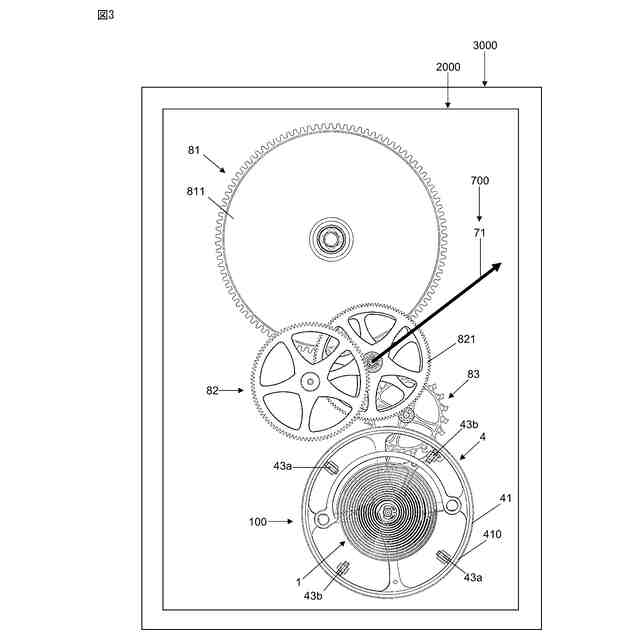

請求項１から８のいずれか一項に記載の調速システム（１０００）と、輪列（８２）、特に最終輪列（８２）とを含む、時計ムーブメント（２０００）。
【請求項１０】
請求項１から８のいずれか一項に記載の調速システム（１０００）、及びまたは請求項９に記載のムーブメントを含む、時計（３０００）、特に腕時計。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、時計の調速システムに関する。本発明はまた、当該調速システムを含む、時計ムーブメントに関する。本発明は更に、当該時計ムーブメントまたは当該調速システムを含む、時計に関する。本発明は最後に、当該調速システムを稼働する方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
優秀な計時正確性を有する自動小型時計においても、歩度を改善するという最大の関心事が残っている。「歩度」とは、所定の時間間隔で分けられた時計の２つの状態間の単位時間ごとの差異の表現を意味し、「状態」とは、時計が示す時刻と基準クロックが示す時刻との間の、その瞬間の差異として定義される。これら定義は、ＩＳＯ標準６４２６－２（それぞれ見出し５．２及び５．１）で与えられるものに準拠する。
【０００３】
特許文献１は、発振器を減速または加速するためにひげぜんまいの有効長を変更するために、ひげぜんまいの外端がモータにより作動可能な、てん輪及びひげぜんまいタイプの発振器を開示する。当該文献は、（特に圧電回り止めピンを用いた）脱進機アンカーの高さに配置され、脱進機の有効周波数と、第三者タイムベースの周波数とを比較する、誤差検知システムを開示する。結果に応じて、誤差調節システムと関連するモータは、ひげぜんまいの有効長を短くまたは長くするため、第一向きまたは第二向きに回転する。ひげぜんまいへの介入は、毎時または毎日実施されてもよい。
【０００４】
特許文献２は、特許文献１から既知のものと同等のコンセプトであるが、実施が大きく異なるものを開示する。ここで、誤差検知システムは、最終輪列にあり、より具体的には１時間に１回転を実施し、分針がその上に搭載される、中央可動部に配置される接触器を含む。このため、誤差検知は、毎時行われる。
【０００５】
第一実施形態において、電気機械装置は、ムーブメントの歩度の進みのみを修正可能である。このため、装置は、当該進みに対応する時間間隔分、がんぎ車を不動化する。
【０００６】
第二実施形態は、特許文献１から既知のムーブメントの場合同様、時計の歩度の進みまたは遅れの修正を可能にするという利点を有する。このため、第二実施形態は、ひげぜんまいの外端の高さに配置された圧電素子によりひげぜんまいの有効長に作用することを可能にする装置を含む。後者は、ひげぜんまいの有効長を短くまたは長くするため、第一向きまたは第二向きに作動可能である。
【０００７】
また、特許文献３及び特許文献４からは、徐々に移動可能な割り出し組立体が知られている。ひげぜんまいの有効長は、小型時計の装着者の作用の影響により、複数の予め定められた長さから選択可能である。
【先行技術文献】
【特許文献】
【０００８】
欧州特許出願公開第１１５８３７３号明細書
欧州特許出願公開第１１６４４４１号明細書
スイス国特許出願公開第６４４４号明細書
スイス国特許出願公開第３２１９４７号明細書
スイス国特許出願公開第１０９５２１号明細書
欧州特許出願公開第３１２０１９９号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００９】
本発明の目的は、既知の調速システムを改善することである。本発明は、特に、時計ムーブメントの正確性を改善可能にする、単純且つ信頼できる調速システムを提案する。
【課題を解決するための手段】
【００１０】
本発明にかかる調速システムは、請求項１で定義される。
（【００１１】以降は省略されています）
