公開番号2025100358
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2024197149
出願日2024-11-12
発明の名称無線通信デバイスを備える腕時計
出願人ウーテーアー・エス・アー・マニファクチュール・オロロジェール・スイス
代理人個人,個人,個人
主分類G04R 20/26 20130101AFI20250626BHJP(時計)
要約【課題】スタンドアロンであり、かつ、腕時計の装着者に腕時計において検出された誤作動について警告するのを補助する、無線通信デバイスを含む文字盤を備えた腕時計を提供する。
【解決手段】スタンドアロン無線通信デバイス3を含む腕時計用の文字盤2aであって、文字盤2aは、可視面20aおよび隠れ面を含み、文字盤2aは、これら2つの面20a、20b間に延びる材料の薄い層10、11、12、、13の積層体9aによって形成され、層10、11、12、13はそれぞれが、スタンドアロン無線通信デバイス3に含まれる機能要素であり、電波送受信器モジュール23と、少なくとも一つの光源4と、スタンドアロン電源ユニット21と、少なくとも一つの光源4および送受信器モジュール23の動作を管理するための制御ユニット7とのうちの一以上を含む。
【選択図】図2
特許請求の範囲【請求項１】
スタンドアロン無線通信デバイス（３）を含む腕時計（１）用の文字盤（２ａ，２ｂ）であって、かかる文字盤（２ａ，２ｂ）は、可視面（２０ａ，２０ｂ）および隠れ面（２０ａ，２０ｂ）を含み、前記文字盤（２ａ，２ｂ）は、これら２つの面（２０ａ，２０ｂ）間に延びる材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）によって形成され、前記層（１０，１１，１２，１３，１４）はそれぞれが、前記デバイス（３）に含まれる機能要素である
・電波送受信器モジュール（２３）と、
・少なくとも一つの光源（４）と、
・スタンドアロン電源ユニット（２１）と、
・前記少なくとも一つの光源（４）および前記送受信器モジュール（２３）の動作を管理するための制御ユニット（７）と
のうちの一以上を含む、文字盤（２ａ，２ｂ）。
続きを表示（約 1,000 文字）【請求項２】
前記送受信器モジュール（２３）は、ブルートゥース（登録商標）、ＷｉＦｉおよび／またはＮＦＣ技術に従って動作する、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項３】
前記材料の薄い層（１０，１１，１２，１３）の積層体（９ａ，９ｂ）は、前記文字盤（２ａ，２ｂ）の前記可視面（２０ａ）が設けられた第１の層（１０）を含み、前記第１の層（１０）は、前記少なくとも一つの送受信器モジュール（２３）および前記少なくとも一つの光源（４）を含む、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項４】
前記少なくとも一つの送受信器モジュール（２３）は、この文字盤（２ａ，２ｂ）の前記隠れ面に形成されたキャビティに配置される、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項５】
前記第１の層（１０）は、全部または一部が、光放射、特に太陽光放射、が横切るように構成される、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項６】
前記第１の層（１０）は、全部または一部が透明または半透明である、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項７】
前記材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）は、前記スタンドアロン電源ユニット（２１）を構成する光起電力モジュール（５）を備える第２の層（１１）を含む、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項８】
前記第２の層（１１）は、前記光起電力モジュール（５）が印刷された基板を含む、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項９】
前記材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）は、前記スタンドアロン電源ユニット（２１）を構成する光起電力モジュール（５）を備える第２の層（１１）を含み、前記光起電力モジュール（５）は、前記第２の層（１１）の有効エリアに配置され、前記エリアは、前記材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）の前記第１の層（１０）から発せられる光放射を受光するように構成される、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項１０】
前記積層体（９ａ）は、前記スタンドアロン電源ユニット（２１）を構成する電気エネルギー蓄積器（６）を備える第３の層（１２）を含む、請求項１に記載の文字盤（２ａ）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、文字盤に無線通信デバイスを備える腕時計に関し、前記デバイスは完全にスタンドアロンである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
先行技術において、現在時刻を表示する時針および分針が、時計ムーブメント機構のトレインによって駆動される針付き電気機械式腕時計が知られている。この文脈において、時計に加わる衝撃、電磁場または他の外乱の存在により、機構の動作が妨げられ得る。この機構へのダメージを制限し、さらには回避するべく、その原因となり得る外乱、およびその外乱によって機構に引き起こされる誤動作を早い段階で特定することがしばしば必要となる。
【０００３】
この文脈において、先行技術の欠点を有しない解決策を見つける必要性が存在することが理解されるべきである。
【発明の概要】
【０００４】
本発明は、スタンドアロンであり、かつ、腕時計の装着者に当該腕時計において検出された誤作動について警告するのを補助する、無線通信デバイスを含む文字盤を備えた腕時計を与えることによってこれらの欠点を克服することを目的とする。
【０００５】
本発明の一態様は、スタンドアロン無線通信デバイスを含む腕時計文字盤に関する。かかる文字盤は、可視面および隠れ面を含み、前記文字盤は、これら２つの面間に延びる材料の薄い層の積層体によって形成され、前記層はそれぞれが、前記デバイスに含まれる複数の機能要素のうちの一以上を含む。複数の機能要素は、
・電波送受信器モジュール、
・少なくとも一つの光源、
・スタンドアロン電源ユニット、および
・前記少なくとも一つの光源および送受信器モジュールの動作を管理する制御ユニット
である。
【０００６】
他実施形態において、
・送受信器モジュールは、ブルートゥース（登録商標）、ＷｉＦｉ、ＮＦＣ技術に従って動作し、
・材料の薄い層の積層体は、文字盤の可視面が設けられた第１の層を含み、第１の層は、前記少なくとも一つの送受信器モジュールおよび前記少なくとも一つの光源を含み、
・前記少なくとも一つの送受信器モジュールは、この文字盤の隠れ面に形成されたキャビティに配置され、
・前記第１の層は、全部または一部が光放射、特に太陽光放射、によって横切られるように構成され、
・前記第１の層は、全体または一部が透明または半透明であり、
・材料の薄い層の積層体は、スタンドアロン電源ユニットを構成する光起電力モジュールを含む第２の層を含み、
・第２の層は、光起電力モジュールが印刷された基板を含み、
・前記光起電力モジュールは、前記第２の層の有効エリアに配置され、前記エリアは、材料の薄い層の積層体の第１の層から発せられる光放射を受けるように構成され、
・積層体は、スタンドアロン電源ユニットを構成する電気エネルギー蓄積器を含む第３の層を含み、
・第３の層は、電気エネルギー蓄積器が印刷された基板を含み、
・積層体は、制御ユニットを含む文字盤の隠れ面を形成する第４の層を含み、
・積層体は、制御ユニットとスタンドアロン電源ユニットを構成する電気エネルギー蓄積器とを含む文字盤の隠れ面を含む第３の層を含み、
・第１の層は、材料の薄い層の積層体における軟性の他層と比べて剛性であり、
・前記可視側および隠れ側は平坦またはドーム状である。
【０００７】
本発明の他態様は、かかる文字盤を含む腕時計に関する。
【０００８】
有利には、腕時計は機械式、電子式、または電気機械式のムーブメントを含む。
【図面の簡単な説明】
【０００９】
本発明の目的、利点および特徴が、以下の説明において、図面によって例示される少なくとも一つの非限定的な実施形態に基づいて明らかになる。
【００１０】

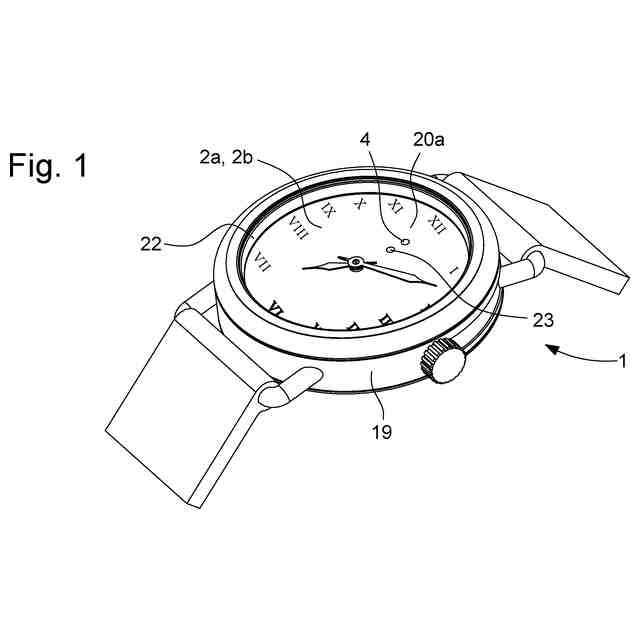

本発明の実施形態に係る、スタンドアロンである無線通信デバイスを備えた文字盤を含む腕時計の斜視図を示す。

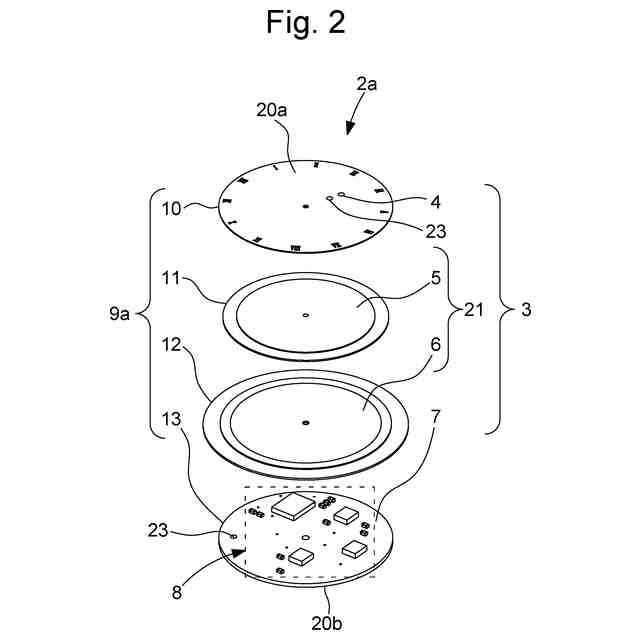

本発明の第１の実施形態に係る、４つの重ね合わされた層の積層体によって形成された文字盤の第１の変形例の分解図を示し、前記層はそれぞれが、無線通信デバイスの一つ以上の構成要素を含む。

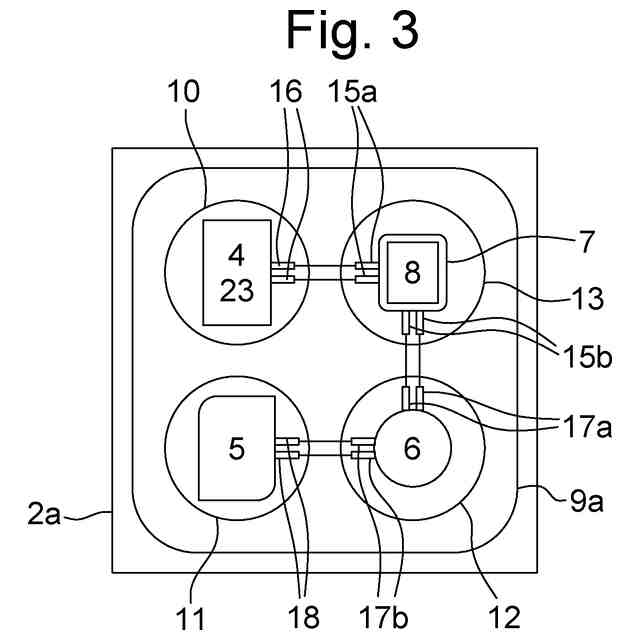

本発明の第１の実施形態に係る、無線通信デバイスを備えた文字盤のこの第１の変形例の概略図を示す。

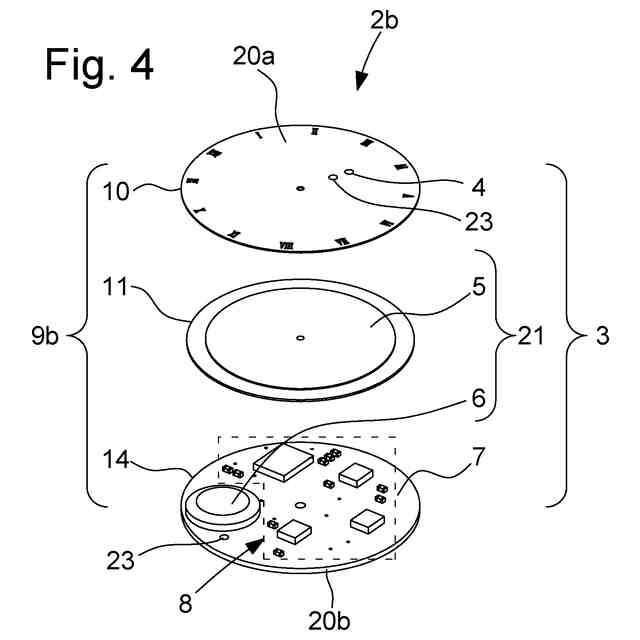

本発明の第２の実施形態に係る、３つの重ね合わされた層の積層体によって形成された文字盤の第２の変形例の分解図を示し、前記層はそれぞれが、無線通信デバイスの一以上の構成要素を含む。

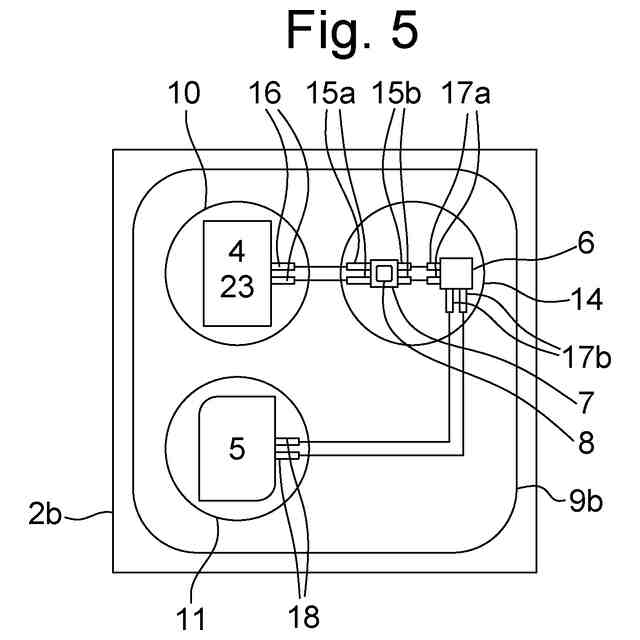

本発明の第２の実施形態に係る無線通信デバイスを備える文字盤のこの第２の変形例の概略図を示す。
【発明を実施するための形態】
（【００１１】以降は省略されています）
