公開番号2025099313
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215877
出願日2023-12-21
発明の名称繊維強化樹脂物品及びその製造方法
出願人三菱ケミカル株式会社
代理人個人,個人,個人
主分類B29C 70/32 20060101AFI20250626BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】空隙が低減され、衝撃エネルギー吸収特性に優れた繊維強化樹脂物品、及び前記繊維強化樹脂物品の製造方法を提供することを目的とする。
【解決手段】少なくとも1層の繊維強化樹脂層を含む中空円筒形状部を有する繊維強化樹脂物品において、前記繊維強化樹脂層は、螺旋状にかつ交差して配設された連続繊維束を含有し、前記中空円筒形状部を軸方向に垂直な方向に切断した断面における1層の前記繊維強化樹脂層の厚さが0.4mm以上2mm以下であるものとする。
【選択図】なし
特許請求の範囲【請求項１】
少なくとも１層の繊維強化樹脂層を含む中空円筒形状部を有し、
前記繊維強化樹脂層は、螺旋状にかつ交差して配設された連続繊維束を含有し、
前記中空円筒形状部を軸方向に垂直な方向に切断した断面における１層の前記繊維強化樹脂層の厚さが０．４ｍｍ以上２ｍｍ以下である、繊維強化樹脂物品。
続きを表示（約 1,200 文字）【請求項２】
前記中空円筒形状部を軸方向に垂直な方向に切断した断面における前記繊維強化樹脂層の積層数が１～１００である、請求項１に記載の繊維強化樹脂物品。
【請求項３】
下記式（１）を満たす、請求項１に記載の繊維強化樹脂物品。
１．０≦（Ｎ
Ｃ
／ｔ）≦２．７・・・（１）
（前記式（１）中、Ｎ
Ｃ
は、前記中空円筒形状部を軸方向に垂直な方向に切断した断面における前記繊維強化樹脂層の積層数である。ｔは、前記中空円筒形状部の総厚さ（ｍｍ）である。）
【請求項４】
前記中空円筒形状部を軸方向に垂直な方向に切断した断面における空隙率が０．０１～４％である、請求項１に記載の繊維強化樹脂物品。
【請求項５】
繊維体積含有率が４０～８０体積％である、請求項１に記載の繊維強化樹脂物品。
【請求項６】
下記式（２）を満たす、請求項１に記載の繊維強化樹脂物品。
Ｐ×Ｖ
１／２
≦３０・・・（２）
（前記式（２）中、Ｐは、前記中空円筒形状部を軸方向に垂直な方向に切断した断面における空隙率（％）である。Ｖは、繊維体積含有率（体積％）である。）
【請求項７】
下記落錘衝撃試験における最大荷重が５ｋＮ以上であり、平均荷重が１．０ｋＮ以上である、請求項１に記載の繊維強化樹脂物品。
（落錘衝撃試験）
繊維強化樹脂物品を長さが１０００ｍｍとなるように切断して試験体を作成し、支点間距離８００ｍｍの衝撃３点曲げ治具の上に固定する。前記試験体の長さ方向の中央部に向けて質量１００ｋｇの落錘子を高さ４．０９ｍから自由落下させ、衝撃速度３２ｋｍ／ｈで衝撃３点曲げ荷重を加え、前記試験体の両端部の支点に設置したロードセルにより衝撃荷重（ロードセルの反力）を計測する。また、前記衝撃３点曲げ荷重を加えたときの前記落錘子に設置したターゲットマーカーの変位を計測し、計測された前記衝撃荷重と前記変位とから荷重変位曲線を描き、前記衝撃荷重の最大値を最大荷重、前記変位が６０ｍｍから１５０ｍｍまでの前記衝撃荷重の平均値を平均荷重とする。
【請求項８】
前記中空円筒形状部を軸方向に垂直な方向に切断した断面における面積が２６００μｍ
２
以上の空隙の数が、単位面積（ｍｍ
２
）あたり、２個以下である、請求項１に記載の繊維強化樹脂物品。
【請求項９】
前記連続繊維束が連続炭素繊維束である、請求項１に記載の繊維強化樹脂物品。
【請求項１０】
前記繊維強化樹脂層を構成する前記連続繊維束の本数が１～５本である、請求項１に記載の繊維強化樹脂物品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、繊維強化樹脂物品、より詳細には中空円筒形状部を有する繊維強化樹脂物品、及びその製造方法に関する。
続きを表示（約 3,600 文字）【背景技術】
【０００２】
繊維強化樹脂物品は軽量かつ高剛性であることから、自動車、航空機等の部材として適用することが広く検討されている。例えば、自動車のドライブシャフト、プロペラシャフトのほか、サイドインパクトビーム、クラッシュボックス等の衝撃エネルギーを吸収するエネルギー吸収部材として、中空円筒形状部を有する繊維強化樹脂物品を適用することが提案されている（特許文献１～５）。
中空円筒形状部を有する繊維強化樹脂物品としては、フィラメントワインディング法で成形した繊維強化樹脂物品が知られている（特許文献１～５）。
【先行技術文献】
【特許文献】
【０００３】
特開平６－３４１４７７号公報
国際公開第２０１９／０７８２３６号
国際公開第２０２０／２１７５７３号
特開２０２１－１０７１６０号公報
特開２０２０－０３２６２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１～５のような従来の繊維強化樹脂物品では、フィラメントワインディング法において積層される層間に空隙（ボイド）が生じやすく、優れた衝撃エネルギー吸収特性を実現することは難しい。
【０００５】
本発明は、空隙が低減され、衝撃エネルギー吸収特性に優れた繊維強化樹脂物品、及び前記繊維強化樹脂物品の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、以下の態様を含む。
［１］少なくとも１層の繊維強化樹脂層を含む中空円筒形状部を有し、
前記繊維強化樹脂層は、螺旋状にかつ交差して配設された連続繊維束を含有し、
１層の前記繊維強化樹脂層の厚さが０．４ｍｍ以上２ｍｍ以下である、繊維強化樹脂物品。
［２］前記中空円筒形状部を軸方向に垂直な方向に切断した断面における前記繊維強化樹脂層の積層数が１～１００である、［１］に記載の繊維強化樹脂物品。
［３］下記式（１）を満たす、［１］又は［２］に記載の繊維強化樹脂物品。
１．０≦（Ｎ
Ｃ
／ｔ）≦２．７・・・（１）
（前記式（１）中、Ｎ
Ｃ
は、前記中空円筒形状部を軸方向に垂直な方向に切断した断面における前記繊維強化樹脂層の積層数である。ｔは、前記中空円筒形状部の総厚さ（ｍｍ）である。）
［４］前記中空円筒形状部を軸方向に垂直な方向に切断した断面における空隙率が０．０１～４％である、［１］～［３］のいずれかに記載の繊維強化樹脂物品。
［５］繊維体積含有率が４０～８０体積％である、［１］～［４］のいずれかに記載の繊維強化樹脂物品。
［６］下記式（２）を満たす、［１］～［５］のいずれかに記載の繊維強化樹脂物品。
Ｐ×Ｖ
１／２
≦３０・・・（２）
（前記式（２）中、Ｐは、前記中空円筒形状部を軸方向に垂直な方向に切断した断面における空隙率（％）である。Ｖは、繊維体積含有率（体積％）である。）
［７］下記落錘衝撃試験における最大荷重が５ｋＮ以上であり、平均荷重が１．０ｋＮ以上である、［１］～［６］のいずれかに記載の繊維強化樹脂物品。
（落錘衝撃試験）
繊維強化樹脂物品を長さが１０００ｍｍとなるように切断して試験体を作成し、支点間距離８００ｍｍの衝撃３点曲げ治具の上に固定する。前記試験体の長さ方向の中央部に向けて質量１００ｋｇの落錘子を高さ４．０９ｍから自由落下させ、衝撃速度３２ｋｍ／ｈで衝撃３点曲げ荷重を加え、前記試験体の両端部の支点に設置したロードセルにより衝撃荷重（ロードセルの反力）を計測する。また、前記衝撃３点曲げ荷重を加えたときの前記落錘子に設置したターゲットマーカーの変位を計測し、計測された前記衝撃荷重と前記変位とから荷重変位曲線を描き、前記衝撃荷重の最大値を最大荷重、前記変位が６０ｍｍから１５０ｍｍまでの前記衝撃荷重の平均値を平均荷重とする。
［８］前記中空円筒形状部を軸方向に垂直な方向に切断した断面における面積が２６００μｍ
２
以上の空隙の数が、単位面積（ｍｍ
２
）あたり、２個以下である、［１］～［７］のいずれかに記載の繊維強化樹脂物品。
［９］前記連続繊維束が連続炭素繊維束である、［１］～［８］のいずれかに記載の繊維強化樹脂物品。
［１０］前記繊維強化樹脂層を構成する前記連続繊維束の本数が１～５本である、［１］～［９］のいずれかに記載の繊維強化樹脂物品。
［１１］フィラメントワインディング法により連続繊維束をヘルカリ巻きでマンドレルに巻き付け、少なくとも１層の繊維強化樹脂層を含む中空円筒形状部を形成することを含み、
１層の前記繊維強化樹脂層の厚さを０．４ｍｍ以上２ｍｍ以下とする、繊維強化樹脂物品の製造方法。
［１２］下記式（３）を満たす、［１１］に記載の繊維強化樹脂物品の製造方法。
（Ｂ×Ｎ
Ｆ
）／（ｔ
２
×Ｔ×ｖ）×１０
４
≦８・・・（３）
（前記式（３）中、Ｎ
Ｆ
は、フィラメントワインディング装置における設定積層数である。Ｂは、前記設定積層数の１層あたりの前記連続繊維束の巻き付けのトラバース回数である。ｔは、前記中空円筒形状部の総厚さ（ｍｍ）である。Ｔは、前記連続繊維束の総繊度（ｍｇ／ｍ）である。ｖは、成形速度（ｍ／分）である。）
［１３］前記連続繊維束の総繊度が２０００～６０００（ｍｇ／ｍ）である、［１１］又は［１２］に記載の繊維強化樹脂物品の製造方法。
［１４］前記マンドレルに巻き付ける前記連続繊維束の本数が１～５本である、［１１］～［１３］のいずれかに記載の繊維強化樹脂物品の製造方法。
［１５］前記連続繊維束が巻かれた巻体から前記連続繊維束を引き出し、樹脂を付与してから前記マンドレルに巻き付ける、［１１］～［１４］のいずれかに記載の繊維強化樹脂物品の製造方法。
［１６］樹脂が含浸された前記連続繊維束が巻かれた巻体から前記連続繊維束を引き出して前記マンドレルに巻き付ける、［１１］～［１４］のいずれかに記載の繊維強化樹脂物品の製造方法。
【発明の効果】
【０００７】
本発明によれば、空隙が低減され、衝撃エネルギー吸収特性に優れた繊維強化樹脂物品、及び前記繊維強化樹脂物品の製造方法を提供することを目的とする。
【図面の簡単な説明】
【０００８】

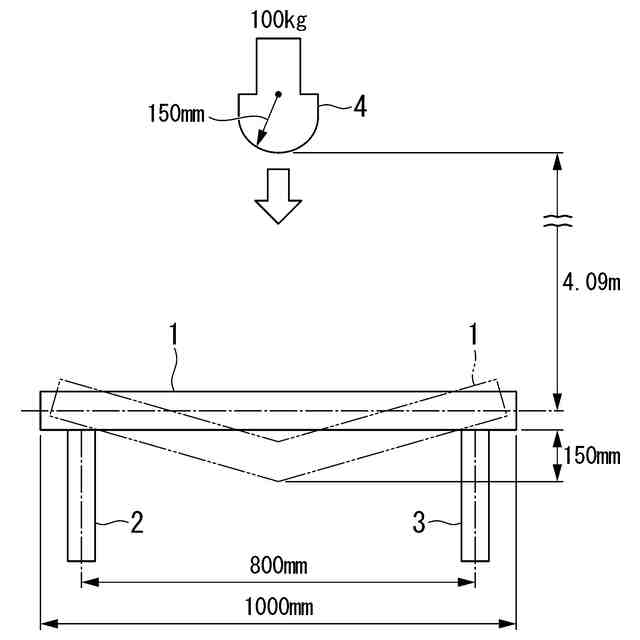

図１は、落錘衝撃試験を説明する模式図である。

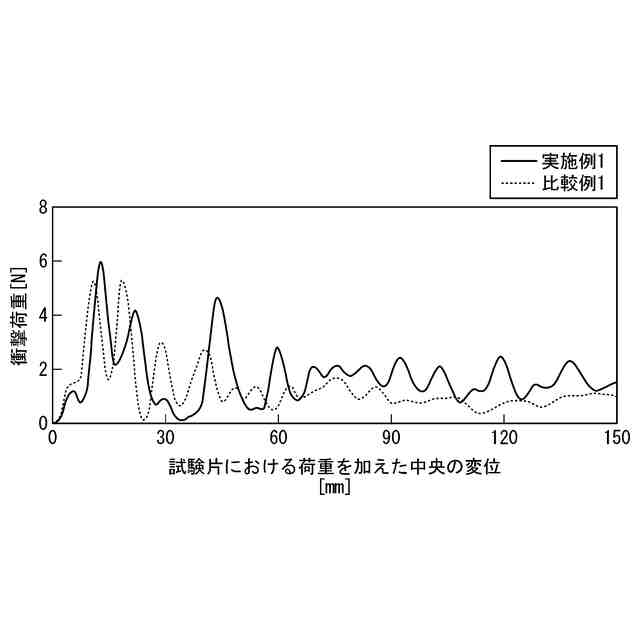

図２は、実施例１及び比較例１における落錘衝撃試験で得られた荷重変位曲線である。
図３は、実施形態の一例に係る繊維強化樹脂物品の中空円筒形状部を軸方向に垂直な方向に切断した断面における繊維強化樹脂層と層間を示した図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態を具体的に説明するが、本発明は、以下の実施の形態に限定されるものではなく、その要旨の範囲内で種々に変更して実施することができる。
なお、本明細書及び特許請求の範囲において、「～」で表される数値範囲は、～の前後の数値を下限値及び上限値として含む数値範囲を意味する。例えばＡ～ＢはＡ以上Ｂ以下と同義である。
【００１０】
［繊維強化樹脂物品］
本発明の実施形態に係る繊維強化樹脂物品は、少なくとも１層の繊維強化樹脂層を含む中空円筒形状部を有し、前記繊維強化樹脂層は螺旋状にかつ交差して配設された連続繊維束を含有し、前記中空円筒形状部を軸方向に垂直な方向に切断した断面における１層の前記繊維強化樹脂層の厚さが０．４ｍｍ以上２ｍｍ以下である。
実施形態に係る繊維強化樹脂物品における繊維強化樹脂層は、典型的には樹脂が付与された連続繊維束がフィラメントワインディング法によってマンドレルに巻き付けられることによって形成される。
本発明において、「１層の繊維強化樹脂層」とは、前記中空円筒形状部を軸方向に垂直な方向に切断した断面で１層として観察される層を意味する。図３は、実施形態の一例に係る繊維強化樹脂物品の中空円筒形状部を軸方向に垂直な方向に切断した断面写真であるが、この一例のように、当該断面において各繊維強化樹脂層とそれらの層間が観察されることができる。
（【００１１】以降は省略されています）
