発明の名称車両用灯具及びその製造方法
出願人スタンレー電気株式会社
代理人個人
主分類F21S 45/10 20180101AFI20250625BHJP(照明)
要約【課題】製造コストを低減すると共に振動による粉吹き、破損を防止できる車両用灯具及びその製造方法を提供する。

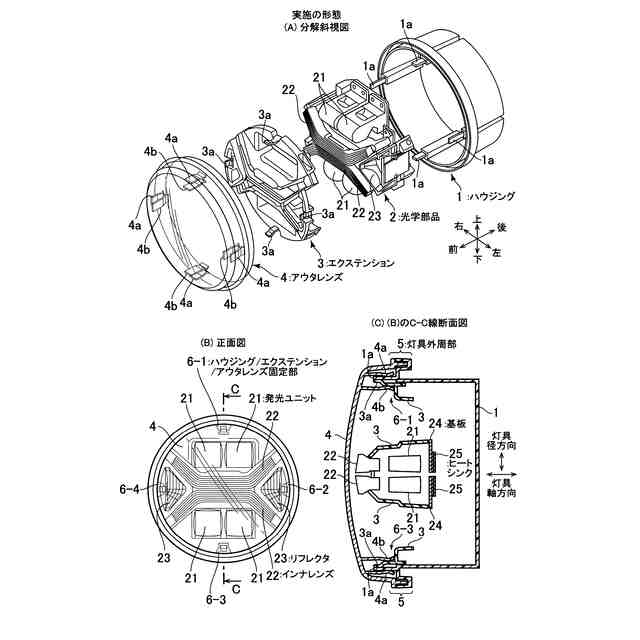

【解決手段】均等配置されたハウジングエクステンション/アウタレンズ固定部6-1、6-2、6-3、6-4においてエクステンション3をハウジング1に固定させるために、ハウジング1は灯具軸方向の当て形状部1aを有し、エクステンション3は灯具径方向振動用のばね構造3aを有する。アウタレンズ4をエクステンション3に固定させるために、アウタレンズ4は灯具径方向振動用のばね構造4a、4bを有する。アウタレンズ4のエクステンション3への固定と同時に、アウタレンズ4は灯具外周部5においてハウジング1に固定される。
【選択図】図1
特許請求の範囲【請求項１】
ハウジング、該ハウジングと灯具軸方向に対向するアウタレンズ、及び前記ハウジングと前記アウタレンズとの間に収容されたエクステンションを具備する車両用灯具であって、
前記アウタレンズは前記ハウジングの灯具外周部において固定され、
前記ハウジングは前記灯具外周部の内側に配置されかつ前記灯具軸方向で前記アウタレンズに向かって延びる第１の当て形状部を有し、
前記エクステンションは前記灯具軸方向に直交する灯具径方向において灯具内側から前記第１の当て形状部に当接する第１のばね構造を有し、
前記アウタレンズは前記第１の当て形状部及び前記第１のばね構造を前記灯具径方向から挟み込んで前記エクステンションを固定する第２、第３のばね構造を有する車両用灯具。
続きを表示（約 1,000 文字）【請求項２】
前記第１のばね構造は前記第１の当て形状部の内側面に向かって屈曲する第１の屈曲部及び該第１の屈曲部に設けられた第１の当接部を有し、該第１の当接部は前記第１の当て形成部の先端側の内側面に当接され、
前記第２のばね構造は前記第１の当て形状部の外側面に向かって屈曲する第２の屈曲部及び該第２の屈曲部に設けられた第２の当接部を有し、該第２の当接部は前記第１の当て形成部の基端側の外側面に当接され、
前記第３のばね構造は前記第１のばね構造の内側に向かって屈曲する第３の屈曲部及び該第３の屈曲部に設けられた第３の当接部を有し、該第３の当接部は前記第１のばね構造の基端側の内側面に当接している請求項１に記載の車両用灯具。
【請求項３】

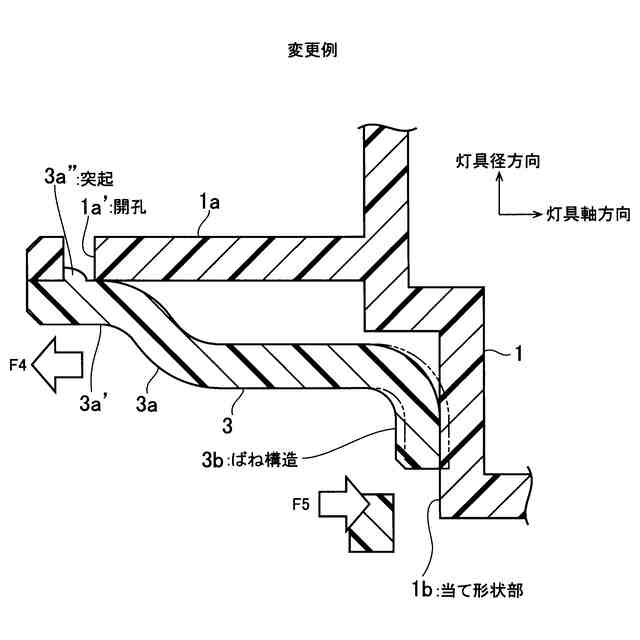

前記ハウジングは前記第１の当て形状部の基端側に前記灯具径方向に延びる第２の当て形状部を有し、
前記エクステンションは、前記第１のばね構造に連続し、前記第１のばね構造の基端側に設けられた第４のばね構造を有し、
前記第４のばね構造は前記灯具軸方向において前記第１のばね構造の内側面に当接している請求項１に記載の車両用灯具。
【請求項４】
請求項１に記載の車両用灯具の製造方法であって、

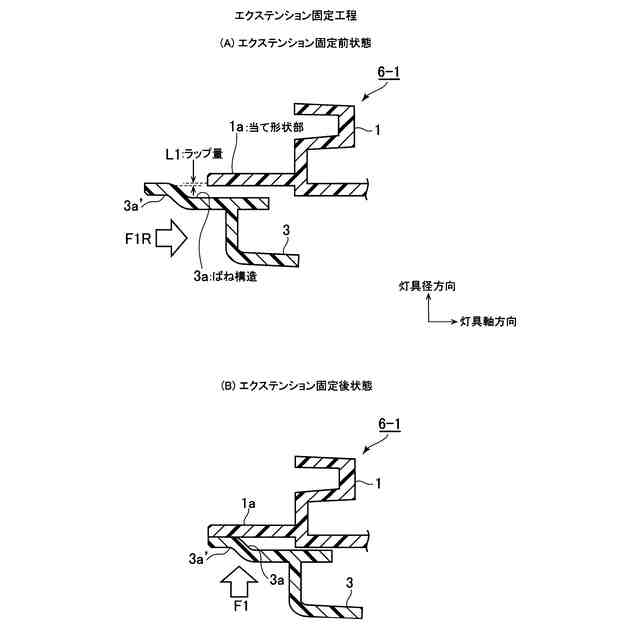

前記第１の当て形状部に前記第１のばね構造を組付けて前記エクステンションを前記ハウジングに固定するエクステンション固定工程と、

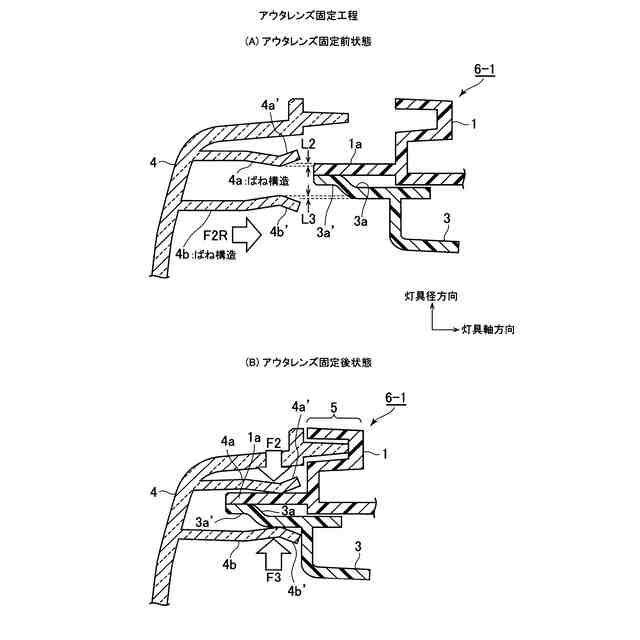

前記組付けられた前記第１の当て形状部及び前記第１のばね構造を前記第２、第３のばね構造で挟み込むことにより前記アウタレンズを前記エクステンションに固定すると共に、前記アウタレンズを前記ハウジングに前記灯具外周部において固定するアウタレンズ固定工程と
を具備する車両用灯具の製造方法。
【請求項５】
前記エクステンション固定工程前に、前記第１の当て形状部と前記第１のばね構造とは前記灯具径方向で第１の所定値だけ予め重複した位置関係を有し、
前記アウタレンズ固定工程前に、前記第１の当て形状部と前記第２のばね構造とは前記灯具径方向で第２の所定値だけ予め重複した位置関係を有し、
前記アウタレンズ固定工程前に、前記第１のばね構造と前記第３のばね構造とは前記灯具径方向で第３の所定値だけ予め重複し位置関係を有する請求項４に記載の車両用灯具の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は車両用灯具及びその製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】

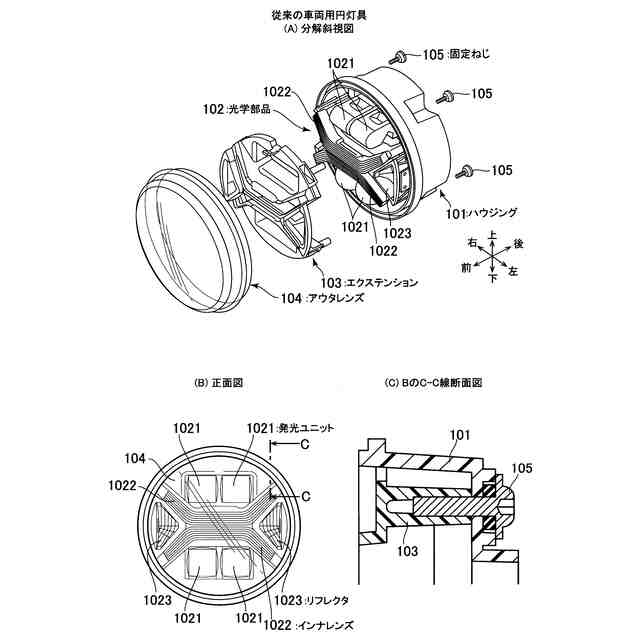

図５は従来の車両用灯具（たとえばヘッドランプ）を示し、（Ａ）は分解斜視図、（Ｂ）は透視正面図、（Ｃ）は（Ｂ）のＣ－Ｃ線断面図である。尚、図５の（Ａ）における「上」、「下」、「前」、「後」、「右」、「左」は運転者から見た方向である。
【０００３】
図５の（Ａ）において、１０１はハウジング、１０２はハウジング１０１内に収容される光学部品、１０３はエクステンション、１０４はアウタレンズである。図５の（Ａ）、（Ｂ）に示すごとく、光学部品１０２は発光素子たとえば発光ダイオード（ＬＥＤ）素子を含む発光ユニット１０２１、インナレンズ１０２２及びリフレクタ１０２３等よりなる。エクステンション１０３はハウジング１０１とアウタレンズ１０４との間に収容されて仕切壁として作用すると共に、光学部品１０２の各要素を支持する。
【０００４】
図５の従来の車両用灯具の製造方法は次のごとくである。
【０００５】
エクステンション１０３をハウジング１０１に固定するエクステンション固定工程において、エクステンション１０３のハウジング１０１に対する固定は、図５の（Ａ）、（Ｃ）に示すごとく、３つの固定ねじ１０５の締め付けによって行われる。
【０００６】
次に、アウタレンズ１０４をハウジング１０１に固定するアウタレンズ固定工程において、アウタレンズ１０４のハウジング１０１に対する固定は図示しない灯具外周部において行われる。たとえば灯具外周部において溶融樹脂（メルト）を用いてシールしてねじ固定したり、熱板溶着法を用いてシールして固定したり、レーザ溶着法を用いてシールして固定したり、振動溶着法を用いてシールして固定する。いずれの場合も、アウタレンズ１０４の外周とハウジング１０１の外周とが固定される。
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、上述の図５に示す従来の車両用灯具のエクステンション固定工程においては、エクステンション１０３をハウジング１０１に固定する際には、固定ねじ１０５を用いるので固定ねじ自体が高コストであり、また、労力を要する固定ねじ１０５の締め付け工程を必要とする。この結果、製造コストが高いという課題がある。また、上述の図５に示す従来の車両用灯具のアウタレンズ固定工程においては、アウタレンズ１０４とエクステンション１０３とは固定されない。従って、車両用灯具の使用中にエクステンション１０３のハウジング１０１に対して固定されていない部分が振動し、他の部品へ干渉して粉吹き、破損の不具合が発生するという課題もある。
【課題を解決するための手段】
【０００８】
上述の課題を解決するために、本発明に係る車両用灯具は、ハウジング、ハウジングに灯具軸方向に対向するアウタレンズ、及びハウジングとアウタレンズとの間に収容されたエクステンションを具備する車両用灯具であって、アウタレンズはハウジングの灯具外周部において固定され、ハウジングは灯具外周部の内側に配置されかつ灯具軸方向でアウタレンズに向かって延びる第１の当て形状部を有し、エクステンションは灯具軸方向に直交する灯具径方向において灯具内側から第１の当て形状部に当接する第１のばね構造を有し、アウタレンズは第１の当て形状部及び第１のばね構造を灯具径方向から挟み込んでエクステンションを固定する第２、第３のばね構造を有するものである。
【０００９】
また、本発明に係る車両用灯具の製造方法は、上述の車両用灯具の製造方法であって、第１の当て形状部に第１のばね構造を組付けてエクステンションをハウジングに固定するエクステンション固定工程と、組付けられた第１の当て形状部及び第１のばね構造を第２、第３のばね構造で挟み込むことによりアウタレンズをエクステンションに固定すると共に、アウタレンズをハウジングに灯具外周部において固定するアウタレンズ固定工程とを具備するものである。
【発明の効果】
【００１０】
本発明によれば、エクステンション固定工程において、固定ねじ及び固定ねじ締め付けが不要となるので、製造コストを低減できる。また、アウタレンズ固定工程において、アウタレンズはエクステンションにも固定されるので、エクステンションのアウタレンズに固定されている部分の振動及びその他の部品への干渉が少なくなり、この結果、粉吹き、破損の不具合を防止できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
