公開番号2025095700
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211922
出願日2023-12-15
発明の名称クランプ装置
出願人ニプロ株式会社
代理人弁理士法人深見特許事務所
主分類F16B 2/12 20060101AFI20250619BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】操作性と耐久性とが向上したクランプ装置を提供する。
【解決手段】クランプ装置1Aは、取付部100と、ポールを挟持する第1および第2保持部11,21と、一端側に第1雄ネジ31a1が螺刻され他端側にこれと逆向きの第2雄ネジ31b1が螺刻されたロッド31と、第1雄ネジ31a1に螺合する第1雌ネジ12aを含む第1ベース部12と、第2雄ネジ31b1に螺合する第2雌ネジ22aを含む第2ベース部22とを備える。ロッド31は、順方向あるいは逆方向に回転することでそれぞれ他端が第1保持部11に接近あるいは離間する。第2保持部21は、第1保持部11と第1ベース部12との間に配置される。第2保持部21と第2ベース部22とは、ロッド31の回転に伴いその軸方向に沿って一体的に移動する。第1および第2保持部11,21のポールに対する保持中心HCは、ロッド31の軸線AX上に位置する。
【選択図】図2
特許請求の範囲【請求項１】
医療機器をポールに対して固定するためのクランプ装置であって、
医療機器が着脱可能に取付けられる取付部と、
ポールを挟み込むことでポールを挟持する第１保持部および第２保持部と、
軸方向の一端側の外周面に第１雄ネジが螺刻されるとともに、当該軸方向の他端側の外周面に前記第１雄ネジとは逆向きの第２雄ネジが螺刻されたロッドと、
前記第１雄ネジに螺合する第１雌ネジが設けられた第１ベース部と、
前記第２雄ネジに螺合する第２雌ネジが設けられた第２ベース部とを備え、
前記第１保持部は、前記軸方向において前記ロッドの前記他端から距離を隔てて配置され、
前記ロッドは、当該ロッドが順方向に回転することによって前記他端が前記第１保持部に接近するとともに、当該ロッドが逆方向に回転することによって前記他端が前記第１保持部から離間するように、前記第１ベース部に対して相対的に移動可能に構成され、
前記第２保持部は、前記軸方向において前記第１保持部と前記第１ベース部との間に配置され、
前記第２保持部および前記第２ベース部は、それらの回転が規制されることにより、前記ロッドの回転に伴って前記軸方向に沿って一体的に移動するように構成され、
前記第１保持部および前記第２保持部のポールに対する保持中心が、前記ロッドの軸線上に位置している、クランプ装置。
続きを表示（約 960 文字）【請求項２】
医療機器をポールに対して固定するためのクランプ装置であって、
医療機器が着脱可能に取付けられる取付部と、
ポールを挟み込むことでポールを挟持する第１保持部および第２保持部と、
軸方向の一端側の外周面に第１雄ネジが螺刻されるとともに、当該軸方向の他端側の外周面に前記第１雄ネジとは逆向きの第２雄ネジが螺刻されたロッドと、
前記第１雄ネジに螺合する第１雌ネジが設けられた第１ベース部と、
前記第２雄ネジに螺合する第２雌ネジが設けられた第２ベース部とを備え、
前記第１保持部は、前記軸方向において前記ロッドの前記一端から距離を隔てて配置され、
前記ロッドは、当該ロッドが順方向に回転することによって前記一端が前記第１保持部に接近するとともに、当該ロッドが逆方向に回転することによって前記一端が前記第１保持部から離間するように、前記第１ベース部に対して相対的に移動可能に構成され、
前記第２保持部は、前記軸方向において前記第１保持部と前記第１ベース部との間に配置され、
前記第２保持部および前記第２ベース部は、それらの回転が規制されることにより、前記ロッドの回転に伴って前記軸方向に沿って一体的に移動するように構成され、
前記第１保持部および前記第２保持部のポールに対する保持中心が、前記ロッドの軸線上に位置している、クランプ装置。
【請求項３】
前記第２保持部が、前記軸方向と直交する平面の面内方向において前記第２ベース部に対して移動不能に固定されている、請求項１または２に記載のクランプ装置。
【請求項４】
前記第２保持部が、前記軸方向と直交する平面の面内方向において前記第２ベース部に対して揺動可能に組付けられている、請求項１または２に記載のクランプ装置。
【請求項５】
前記第１保持部および前記第１ベース部を互いに連結する連結部をさらに備え、
前記連結部が、前記第２保持部および前記第２ベース部を前記軸方向に沿って移動させるとともに、前記第２保持部および前記第２ベース部の前記連結部に対する回転を規制するガイド部を含んでいる、請求項１または２に記載のクランプ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、医療機器をポールに対して固定するためのクランプ装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
医療現場においては、医療機器の一種として、患者に薬液を投与するための輸液ポンプおよびシリンジポンプ等が用いられている。これらの医療機器は、クランプ装置を介して輸液スタンドのポールに固定されることが一般的である。このようなクランプ装置が開示された文献としては、たとえば、特開２０２２－２５４３８号公報（特許文献１）等がある。
【０００３】
上記特許文献１に開示のクランプ装置は、医療機器が着脱可能に取付けられる取付部と、第１保持部および第２保持部と、第１雄ネジおよび当該第１雄ネジとは逆向きの第２雄ネジが外周面に螺刻されたロッドとを備えている。第１保持部には、第１雄ネジに螺合する第１雌ネジが設けられるとともに、第２保持部には、第２雄ネジに螺合する第２雌ネジが設けられている。上記特許文献１に開示のクランプ装置においては、ロッドを回転させることにより、第１保持部および第２保持部を互いに接近あるいは離間させることが可能に構成されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－２５４３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、上記特許文献１に開示のクランプ装置においては、第１保持部および第２保持部によってポールが挟み込まれた際に、ネジ同士の螺合部分に、ポールからの反力のみならずトルクが印加されることになる。このようにして印加されるトルクは、ネジ同士の螺合部分にかじりを生じさせ、これによって第２保持部のスムーズな移動が妨げられたり、ネジ同士の螺合部分に破損が生じたりするおそれがある。
【０００６】
したがって、本発明は、上述した問題を解決すべくなされたものであり、医療機器をポールに対して固定するためのクランプ装置において、操作性および耐久性の向上を図ることを目的とする。
【課題を解決するための手段】
【０００７】
本発明の第１の局面に基づくクランプ装置は、医療機器をポールに対して固定するためのものであって、医療機器が着脱可能に取付けられる取付部と、ポールを挟み込むことでポールを挟持する第１保持部および第２保持部と、軸方向の一端側の外周面に第１雄ネジが螺刻されるとともに、当該軸方向の他端側の外周面に上記第１雄ネジとは逆向きの第２雄ネジが螺刻されたロッドと、上記第１雄ネジに螺合する第１雌ネジが設けられた第１ベース部と、上記第２雄ネジに螺合する第２雌ネジが設けられた第２ベース部とを備えている。上記第１保持部は、上記軸方向において上記ロッドの上記他端から距離を隔てて配置されている。上記ロッドは、当該ロッドが順方向に回転することによって上記他端が上記第１保持部に接近するとともに、当該ロッドが逆方向に回転することによって上記他端が上記第１保持部から離間するように、上記第１ベース部に対して相対的に移動可能に構成されている。上記第２保持部は、上記軸方向において上記第１保持部と上記第１ベース部との間に配置されている。上記第２保持部および上記第２ベース部は、それらの回転が規制されることにより、上記ロッドの回転に伴って上記軸方向に沿って一体的に移動するように構成されている。上記本発明の第１の局面に基づくクランプ装置にあっては、上記第１保持部および上記第２保持部のポールに対する保持中心が、上記ロッドの軸線上に位置している。
【０００８】
本発明の第２の局面に基づくクランプ装置は、医療機器をポールに対して固定するためのものであって、医療機器が着脱可能に取付けられる取付部と、ポールを挟み込むことでポールを挟持する第１保持部および第２保持部と、軸方向の一端側の外周面に第１雄ネジが螺刻されるとともに、当該軸方向の他端側の外周面に上記第１雄ネジとは逆向きの第２雄ネジが螺刻されたロッドと、上記第１雄ネジに螺合する第１雌ネジが設けられた第１ベース部と、上記第２雄ネジに螺合する第２雌ネジが設けられた第２ベース部とを備えている。上記第１保持部は、上記軸方向において上記ロッドの上記一端から距離を隔てて配置されている。上記ロッドは、当該ロッドが順方向に回転することによって上記一端が上記第１保持部に接近するとともに、当該ロッドが逆方向に回転することによって上記一端が上記第１保持部から離間するように、上記第１ベース部に対して相対的に移動可能に構成されている。上記第２保持部は、上記軸方向において上記第１保持部と上記第１ベース部との間に配置されている。上記第２保持部および上記第２ベース部は、それらの回転が規制されることにより、上記ロッドの回転に伴って上記軸方向に沿って一体的に移動するように構成されている。上記本発明の第２の局面に基づくクランプ装置にあっては、上記第１保持部および上記第２保持部のポールに対する保持中心が、上記ロッドの軸線上に位置している。
【発明の効果】
【０００９】
本発明によれば、医療機器をポールに対して固定するためのクランプ装置において、操作性および耐久性の向上を図ることが可能になる。
【図面の簡単な説明】
【００１０】

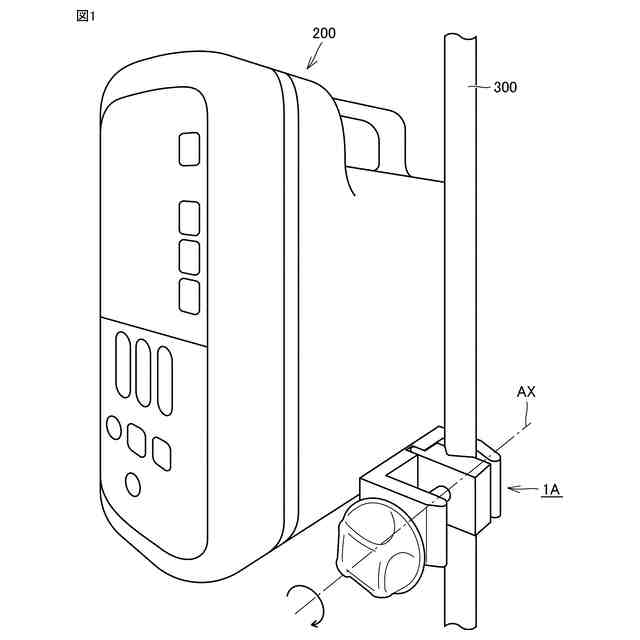

実施の形態１に係るクランプ装置の斜視図である。

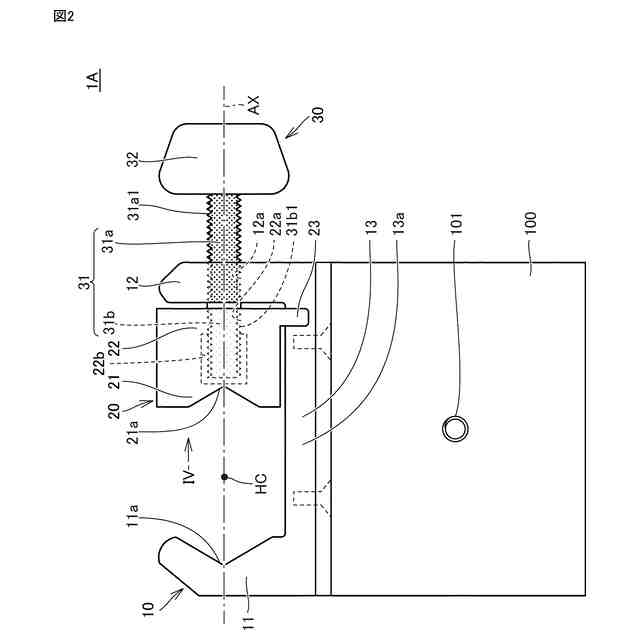

図１に示すクランプ装置の解除状態における模式平面図である。
図１に示すクランプ装置の挟持状態における模式平面図である。

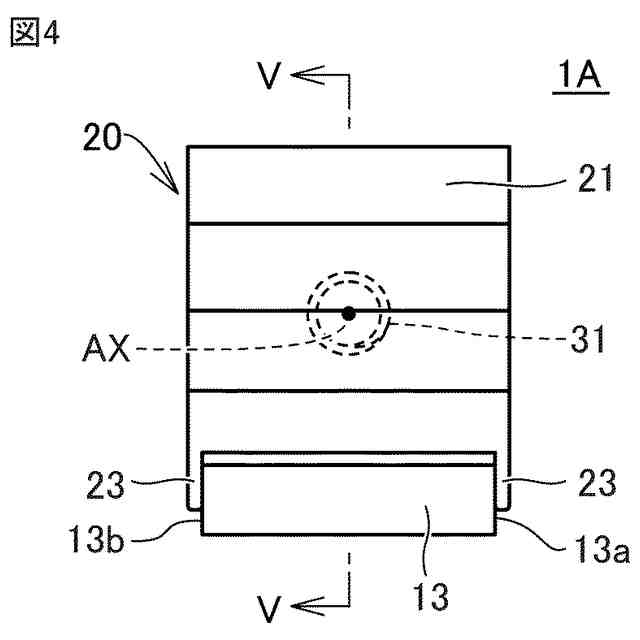

図３に示すクランプ装置を所定方向から見た模式図である。

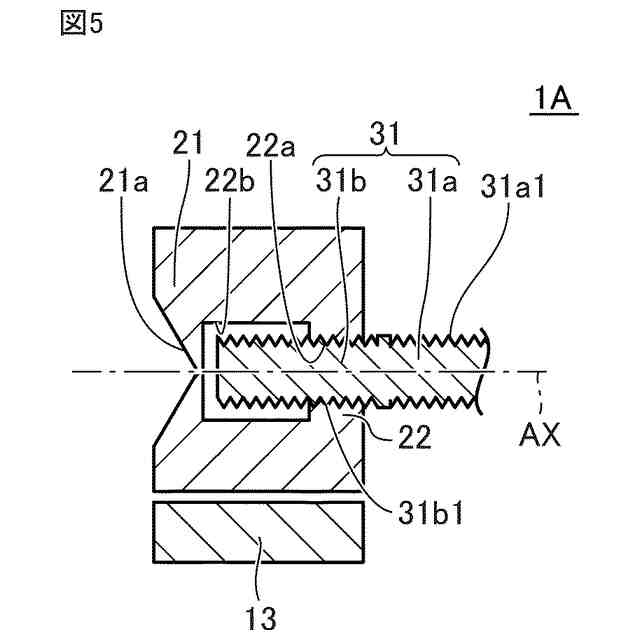

図４に示す第１ユニットおよび第２ユニットの模式断面図である。

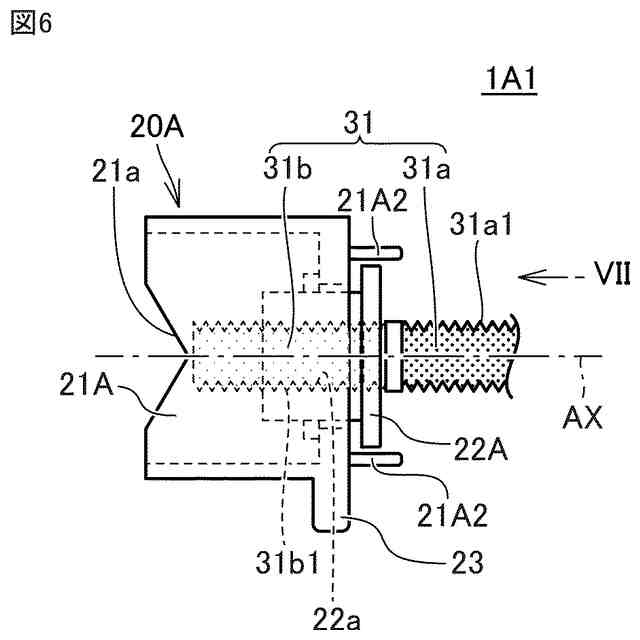

変形例に係るクランプ装置の第２ユニット近傍の模式平面図である。

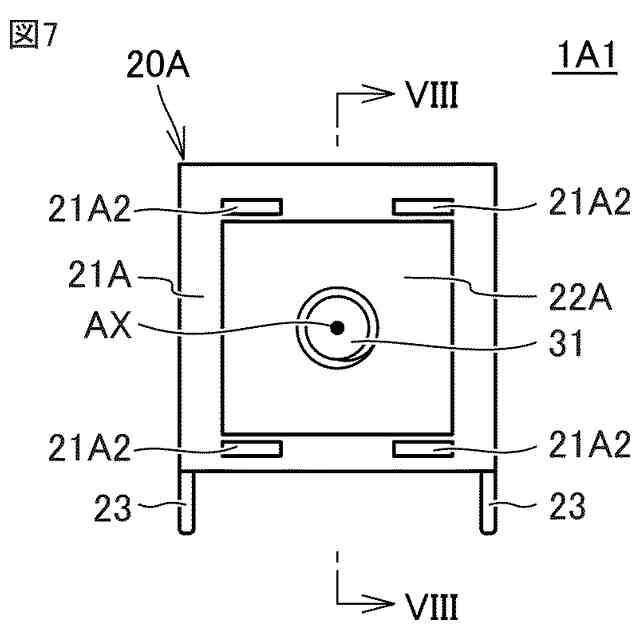

図６に示す第２ユニットを所定方向から見た模式図である。

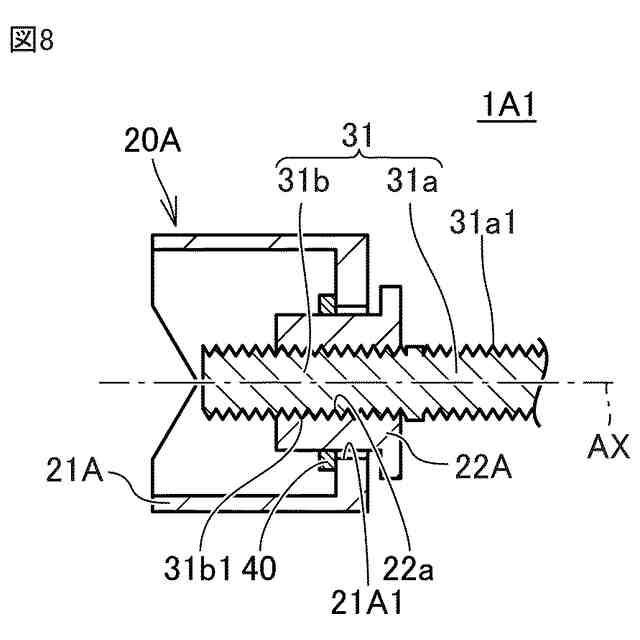

図７に示す第１ユニットおよび第２ユニットの模式断面図である。
実施の形態２に係るクランプ装置の解除状態における模式平面図である。
【発明を実施するための形態】
