公開番号2025095923
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023212320
出願日2023-12-15
発明の名称包装用装置および包装方法
出願人ニプロ株式会社
代理人弁理士法人前田特許事務所
主分類A61J 3/00 20060101AFI20250619BHJP(医学または獣医学;衛生学)
要約【課題】包装用のフィルムに収容される収容物の包装作業の効率性を向上させる。

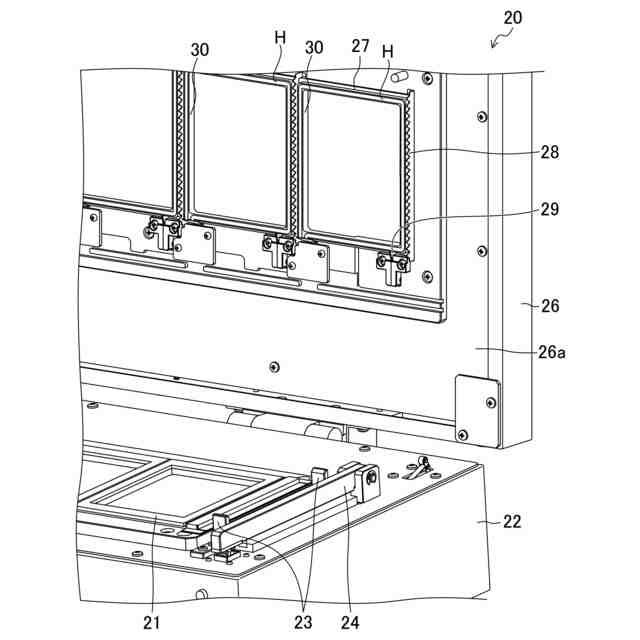

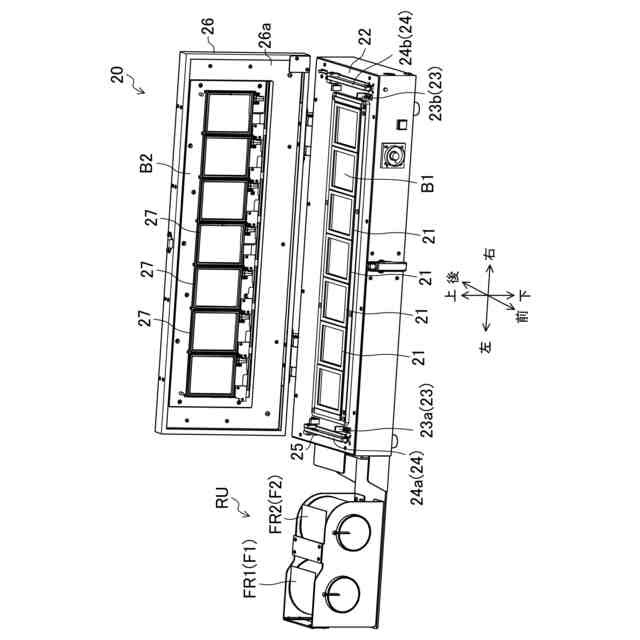

【解決手段】本体部と該本体部の上面を開閉する蓋部とを備え、所定の収容物が載置された第1フィルムの上に、第2フィルムを重ね合わせた状態で蓋部を閉じることで、該収容物を包装する包装用装置であって、本体部の上面に設けられ、第1フィルムが載置される第1枠部と、蓋部に設けられ、該蓋部が閉じることで第1フィルム及び第2フィルムを、第1枠部とで挟み込む第2枠部と、第1枠部および第2枠部に挟まれた第1フィルム及び第2フィルムを互いに結合させる結合機構とを備え、蓋部には、閉状態において第2枠部と上下方向に貫通する貫通穴が形成される。
【選択図】図5
特許請求の範囲【請求項１】
本体部と該本体部の上面を開閉する蓋部とを備え、所定の収容物が載置された第１フィルムの上に、第２フィルムを重ね合わせた状態で前記蓋部を閉じることで、該収容物を包装する包装用装置であって、
前記本体部の上面に設けられ、前記第１フィルムが載置される第１枠部と、
前記蓋部に設けられ、該蓋部が閉じることで前記第１フィルム及び前記第２フィルムを、前記第１枠部とで挟み込む第２枠部と、
前記第１枠部および前記第２枠部に挟まれた前記第１フィルム及び前記第２フィルムを互いに結合させる結合機構とを備え、
前記蓋部には、閉状態において前記第２枠部と上下方向に貫通する貫通穴が形成される
包装用装置。
続きを表示（約 610 文字）【請求項２】
前記結合機構は、前記第１枠部または前記第２枠部に設けられた加熱部を有し、該加熱部により前記第１フィルム及び前記第２フィルムを加熱することで互いに溶着させる
請求項１に記載の包装用装置。
【請求項３】
前記本体部には、隣り合って並ぶ複数の前記第１枠部が設けられ、
前記蓋部には、隣り合って並ぶ複数の前記第２枠部が設けられ、かつ、前記第２枠部のそれぞれに対応するように複数の前記貫通穴が形成される
請求項１または２に記載の包装用装置。
【請求項４】
前記収容物は、錠剤形状、カプセル形状または粉末状の医薬品、医薬部外品またはサプリメントを含む
請求項１または２に記載の包装用装置。
【請求項５】
請求項１または２に記載の包装用装置を用いた前記収容物の包装方法であって、
前記蓋部を開いた状態で、前記第１フィルムを前記第１枠部に載置する第１工程と、
前記第１工程後に前記蓋部を閉じ、前記貫通穴を介して前記収容物を前記第１フィルム上に載置する第２工程と、
前記第２工程後に、前記蓋部を開け、前記第２フィルムを前記第１フィルム上に重ね合わせる第３工程と、
前記第３工程後に、前記蓋部を閉じ、前記結合機構により前記第１フィルムと前記第２フィルムとを結合させる第４工程とを含む
包装方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、包装用装置および包装方法に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

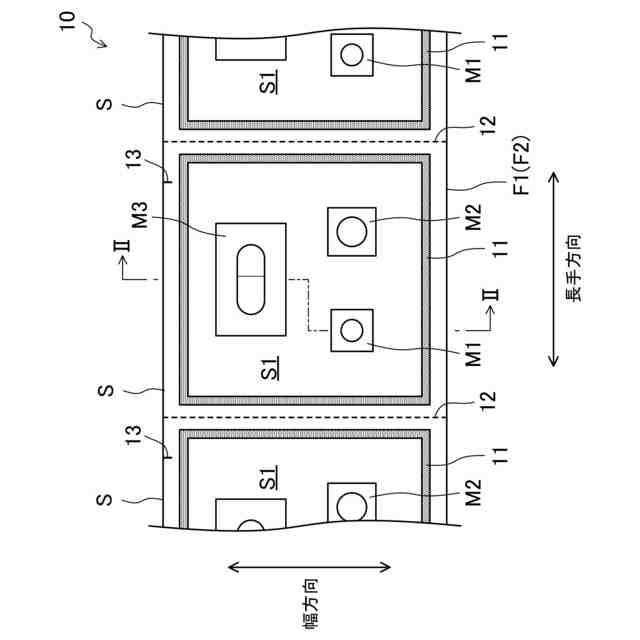

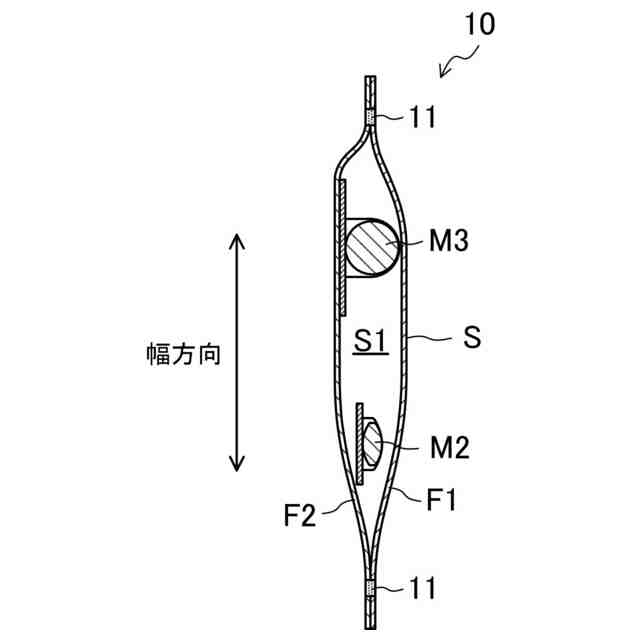

一般に薬局などにおいて、病院で処方された薬の種類によっては、薬剤分包機により一回服用ごとに分けて包装される。特許文献１に記載の薬剤分包機は、重ね合わせた２枚の包装用フィルムを袋状に形成する加熱枠および押さえ枠を備える。袋内に薬が収まるように一方の包装用フィルムに予め薬を載置してから、加熱枠と押さえ枠とにより２枚の包装用フィルムをシールする。これにより、薬が収容された分包袋が製造される。
【先行技術文献】
【特許文献】
【０００３】
特開昭５６－１４３１７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような薬剤分包機において、薬を包装用フィルムに載せるとき枠内の領域に収まるように配置する必要があり、包装用フィルム上に載せた薬が枠内の領域からはみ出てしまうと、２枚の包装用フィルムのシールが不十分となって、包装用フィルム内に薬を収容し損なうおそれがある。特に、複数の加熱枠と押さえ枠とがそれぞれ１列並んで配置される薬剤分包機では、複数の分包袋を一列に連ねて製造することができるが、１つでも枠内の領域からはみ出ないように、注意して包装用フィルム上に薬を載せていかなければならず、包装作業の効率が良いとはいえない。
【０００５】
斯かる点に鑑みて、本開示の課題は、包装用のフィルムに収容される収容物の包装作業の効率性を向上させることにある。
【課題を解決するための手段】
【０００６】
本開示の第１の態様は、
本体部と該本体部の上面を開閉する蓋部とを備え、所定の収容物が載置された第１フィルムの上に、第２フィルムを重ね合わせた状態で前記蓋部を閉じることで、該収容物を包装する包装用装置であって、
前記本体部の上面に設けられ、前記第１フィルムが載置される第１枠部と、
前記蓋部に設けられ、該蓋部が閉じることで前記第１フィルム及び前記第２フィルムを、前記第１枠部とで挟み込む第２枠部と、
前記第１枠部および前記第２枠部に挟まれた前記第１フィルム及び前記第２フィルムを互いに結合させる結合機構とを備え、
前記蓋部には、閉状態において前記第２枠部と上下方向に貫通する貫通穴が形成される。
【０００７】

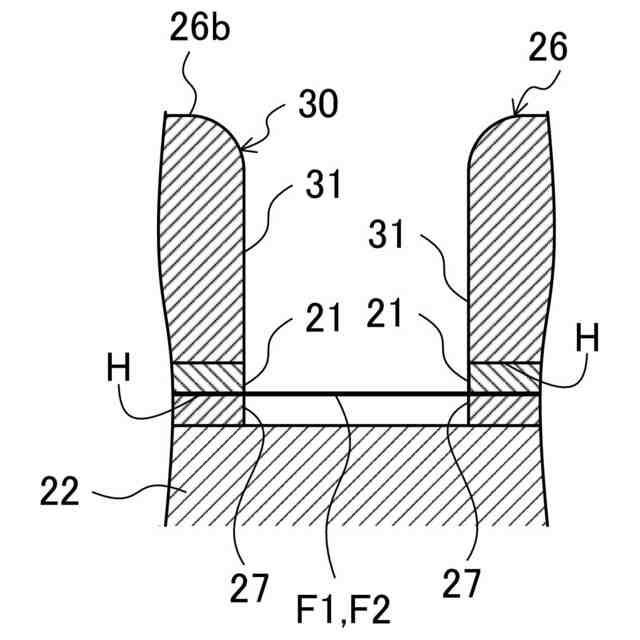

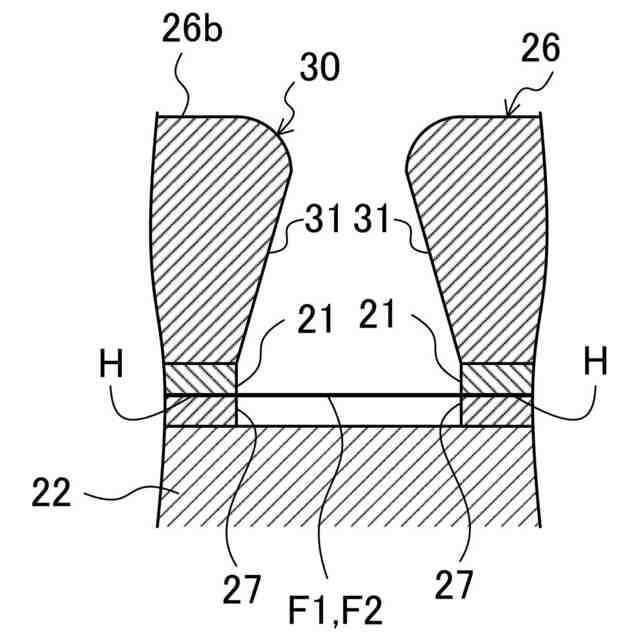

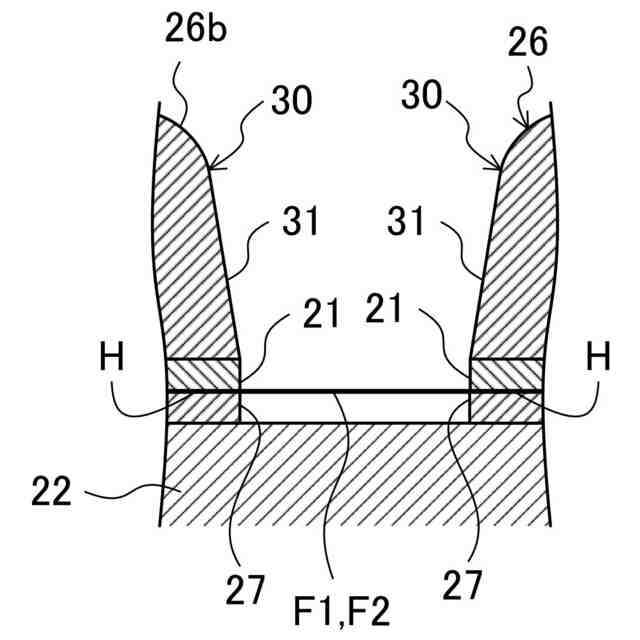

第１の態様では、第１フィルムを第１枠部に載置した状態で蓋部を閉めると、第１枠部上の第１フィルムが貫通穴を介して外部に露出する。従って、この貫通穴に収容物を投入するだけで、収容物を第１枠部の内側の領域に配置することができる。具体的に、蓋部には厚みがあるため貫通穴には内壁が形成される。この内壁が投入された収容物の第１枠部からのはみだしを抑制する。このように、第１フィルム上に載置された収容物が第１枠部の内側の領域からはみ出ることを抑制できるため、収容物の包装ミスの発生を抑えることができると共に、収容物の包装作業の効率化を向上できる。また、収容物が第１枠部内の領域からはみ出ないように注意深く収容物を第１フィルム上に載置するという作業者の負担を軽減することができる。
【０００８】
本開示の第２の態様は、第１の態様において、
前記結合機構は、前記第１枠部または前記第２枠部に設けられた加熱部を有し、該加熱部により前記第１フィルム及び前記第２フィルムを加熱することで互いに溶着させる。
【０００９】
第２の態様では、加熱するだけ２つのフィルムを結合できるため、複雑な機構を要さずに簡便にフィルムに収容物を包装できる。
【００１０】
本開示の第３の態様は、第１または第２の態様において、
前記本体部には、隣り合って並ぶ複数の前記第１枠部が設けられ、
前記蓋部には、隣り合って並ぶ複数の前記第２枠部が設けられ、かつ、前記第２枠部のそれぞれに対応するように複数の前記貫通穴が形成される。
（【００１１】以降は省略されています）
